Hybrid Solar Kit Deye 8kw Einphasig mit 16 Panels Tongwei 630W und Batterie V-TAC 14,33KWh

Detaillierte technische Eigenschaften

Vollständige Systemdaten

• Totale Photovoltaik-Leistung: 10,08kwp (16 x 630W)
• Nominalausgangsleistung AC: 8.000W
• Speicherkapazität: 14.33kWh nominal (ein paar 12,9kwh bei 90% DOD, geschätzter Wert)
• Ladestrom / system download: 140A (batteriegrenze; das solar-wechselrichter unterstützt 190A)
• Saiten-Konfiguration: 2 8-panel-saiten
• Art des Netzwerks: Einphasig 220 / 230V (L + N + PE)

Hybrid-Wechselrichter Deye SUN-8K-SG05LP1-EU

• Nennwechselspannung (Eingabe / ausgabe:) 8.000W
• Maximal scheinbare Leistung: 8.800VA
• Leistungsspitze im isolierten Modus: 2 mal das nominale für 10 s
• Maximaler Eintritt FV-Leistung: 10.400W
• Spannung der FV-Maximaleingabe: 500V
• Startspannung: 125V
• MPPT-Spannungsbereich: 150-425V
• Nominale FV-Spannung: 370V
• Anzahl der MPPT / saiten von MPPT: 2/2 + 2
• Maximaler FV-Betriebstrom: 26A + 26A
• Maximaler Kurzschlussstrom: 34A + 34A
• Art der kompatiblen Batterie: Blei-Säure oder Ionenlithium
• Batteriespannungsbereich: 40-60V
• Maximales Laden / entladen strom: 190A
• Nominalstrom AC (Eingabe / ausgabe:) 36.4A / 34.8A
• Maximum efficiency: 97,6%
• Europäische Effizienz: 96,5%
• MPPT-Effizienz: mehr als 99%
• Harmonische Verzerrung (THDI:) weniger als 3%
• Einstellbarer Leistungsfaktor: 0.8 induktiv auf 0,8 kapazitiv
• Parallelbetrieb: bis zu 16 einheiten (on-grid und off-grid)
• Kommunikation: RS485 / RS232 / DOSE
• Überwachung: GPRS / WIFI / Bluetooth / 4G / LAN (optional)
• Überspannungsschutz: Typ II in DC und AC
• Schutzart: IP65
• Betriebstemperatur: von -40 bis 60 ° C (verringerung der Leistung über 45 ° C)
• Lärm: weniger als 30 dB
• Kühlung: Intelligente Belüftung durch Luft
• Topologie: Transformator
• Maße: 330 x 580 x 232 mm
• Gewicht: 24,9kg
• Netzwerkvorschriften: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantie: 5 oder 10 jahre, gemäß dem ort der endgültigen installation

Solarpanel Tongwei TNC 2.0 Twmnh-66HD630

• Maximale Leistung (PMAX:) 630W
• Spannung im Freikreis (VOC:) 49,50V
• Kurzschlussstrom (ISC:) 16,18A
• Spannung am maximalen Power Point (VMP:) 41,10V
• Strom am Punkt der maximalen Leistung (Imp:) 15,33A
• Effizienz des Moduls: 23,3%
• Leistungstoleranz: 0 bis + 3%
• Power BNPI (1000w / m² Frontal + 135W / m² hinten:) 695,4W
• Macht mit Heckgewinn von 5% / 15% / 25%: 661W / 724W / 787W
• Brillialitätskoeffizient (PMAX:) 80 ± 5%
• PMAX Temperaturkoeffizient: -0,28%/°C
• VOC-Temperaturkoeffizient: -0,24%/°C
• ISC-Temperaturkoeffizient: + 0,046%/°C
• Art der Zelle: TNC N-typ, 132 strümpfezellen (6 x 22)
• Frontglas: 2,0 mm mit antireflektierender beschichtung, halbpoliert
• Hinterglas: 2,0 mm halbpoliert
• Rahmen: Eloxierte Aluminiumlegierung
• Anschlussbox: IP68, 3 Dioden
• Kabelabschnitt: 4,0mm²
• Maximum mechanical load: 5.400 Pa Front / 2.400 BA Heck
• Maximale Systemspannung: 1.500V DC
• Maximale Sicherung in Reihe: 30A
• Betriebstemperatur: von -40 bis 70 ° C
• Maße: 2.382 x 1,134 x 30 mm
• Gewicht: 32,2kg
• Produktgarantie: 12 jahre
• Lineare Energiegarantie: 30 jahre (1% im ersten jahr, 0,4% pro jahr; 87.40% in 30 jahren)

V-TAC-Lithium-Batterie VT-14033

• Typ: Ion-Lithium-Batterie, strukturieren 16 zellen in Serien (16S1P)
• Nennkapazität: 280Ah
• Nennspannung: 51,2V
• Nominale Energie: 14,33kwh
• Standard-Laden / Entladen Strom: 130A
• Maximum loading / discharge continuous current: 140A
• Standardlastspannung: 57,6V
• Lastmengenspannung: 57,6V
• Endspannungsabgabe: 43,2V
• Empfohlene Lastmethode: 130a Konstantstrom noch bis 57,6V und konstante Spannung von 57,6 V noch bis 14A
• Innenwiderstand: 16mω
• Alter: 8.000 zyklen oder mehr (25 ° C, 90% DOD; 80% EOL)
• Kommunikation: KÖNNEN
• Ladungstemperatur: von 0 bis 60 ° C
• Entladungstemperatur: von -20 bis 60 ° C
• Schutzart: IP20 (installation in innenräumen)
• Abmessungen (Hintergrund x breit x hoch:) 660 x 154 x 900 mm
• Verfügbare Farben: Weiß (SKU 12713) und Schwarz (SKU 12714)

Vorteile des Solar-Kits Deye 8kw mit 16 Tongwei-Panels und Batterie V-TAC 14,33KWh

Große Kapazität mit einer einzigen Verbindung

Die V-TAC VT-14033 trifft 14.33kWh nominal in einem einzigen team von 280Ah. Es ist nicht erforderlich, mehrere Module anzuschließen, parallele Kabel zu verwalten, oder den Raum zwischen mehreren Einheiten zu verteilen: einen einzelnen Akku, einem einzelnen Anschlusspunkt auf die solar-wechselrichter und kommunikation von KÖNNEN. Es ist eine direkte Art, mit der Mindestbaugruppe viel Speicher zu haben. Sie können andere Funktionen in unserem Abschnitt von vergleichen lithiumbatterien.

Entladungskraft in der Nähe des solar-wechselrichter

Die Deye SUN-8K-SG05LP1-EU kann batterien hochladen und herunterladen 190A. Der V-TAC unterstützt 140A kontinuierlich und 130A als standardstrom, das ist, herum 7,2kw und 6,7kw bei nominaler Spannung. In der Praxis kann der Akku allein fast alle Kraft der solar-wechselrichter in der Nacht würde etwas, das mit kleinen Modulen zwei oder drei Einheiten erfordern würde. Darüber hinaus sein innenwiderstand von 16mΩ reduziert wärmeverluste an diese strömungen.

10.08kWP ohne Ausschnitte ausgenutzt

Danke an sein 26A von MPPT, das solar-wechselrichter gibt zu, ohne den arbeitsstream von zu beschränken 15,33A der Tangwei 630W-Panel und deren Einreise 10.400W mit der marge annehmen 10.080Wp des Kits. Die SUN-8K ist das obere Modell der SG05LP1-Serie, eines der Bereiche von wechselrichter hybrid von Deye mit mehr anwesenheit in gehäuse mit 6 programmierbare zeitschlitze, eingang zu dieselgenerator und einhaltung von RD 140 und UNE 217002.

Langlebige bilzarische N-Typ-Panels

Die 16 tongwei TNC 2.0-Module kombinieren 132 durchschnittliche N-Typ-Zellen, , doppelglas von 2,0 mm und iP68-Anschlusskasten, mit einem temperaturkoeffizient von -0,28%/°C was im Sommer Verluste reduziert. Euer eure bifilifizität von 80 ± 5% summeproduktion dank des reflektierten Lichts und Tongwei garantiert die 87.40% der macht in 30 jahren. Konsultieren Sie den gesamten Bereich von solarplatten.

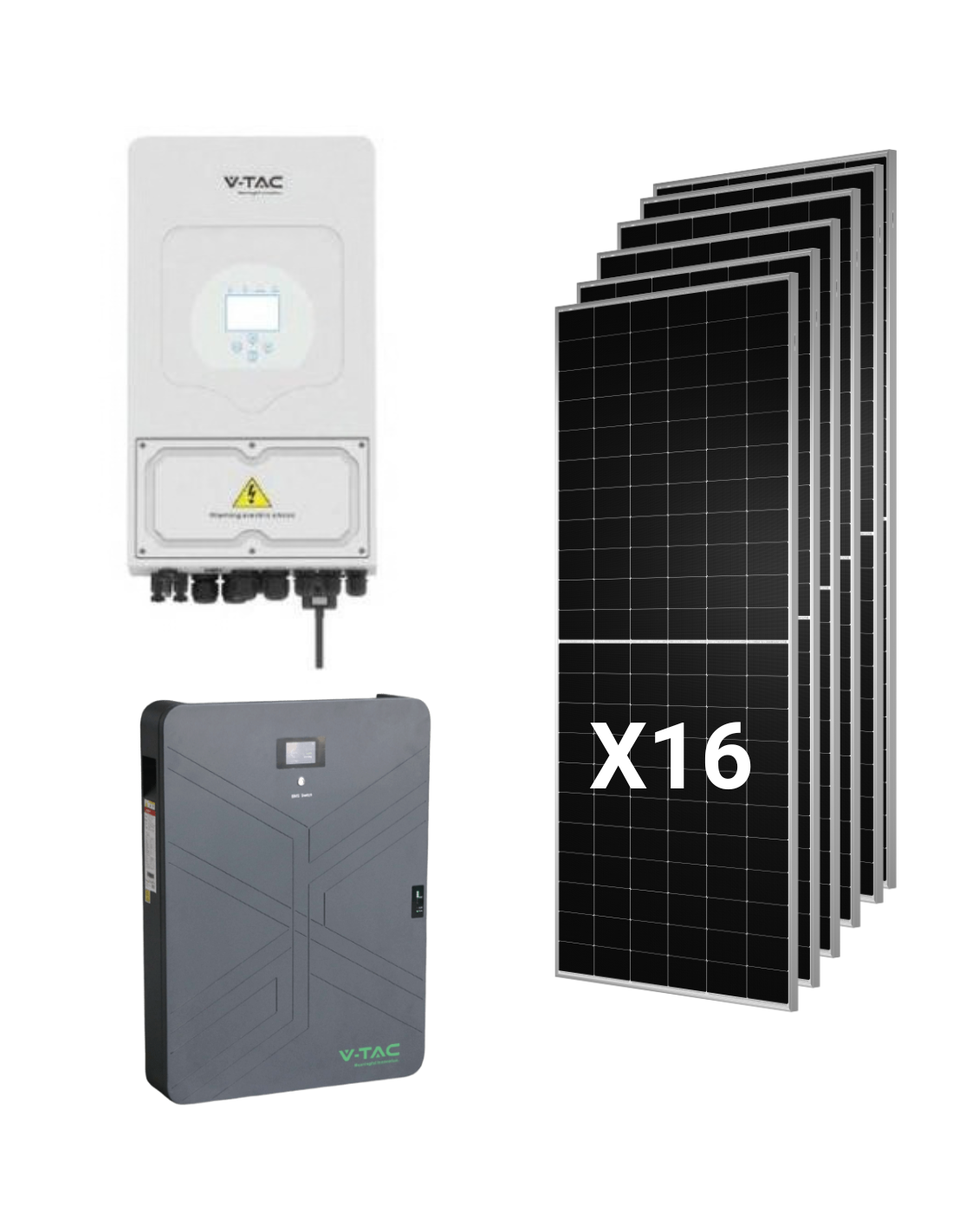

Kit-Inhalt

• 1 x Hybrid-Wechselrichter Deye SUN-8K-SG05LP1-EU von 8.000W, , einphasig.
• 16 x Tongwei TNC 2.0 Solarpanel TwMNH-66HD630 von 630W, N-typ bifacial.
• 1 x V-TAC-Lithium-Batterie VT-14033 von 14,33kwh und 280Ah nach 51,2V.

Vollständige Installation in Tienda Solar mit unserem strukturen für sonnenkollektoren für gekippte abdeckung, wohnung oder boden und mit den benötigten kabel- und schutzvorrichtungen.

System technical configuration

Verteilung der Panels: zwei Serien von acht

Die 16 Module sind in gleiche Teile zwischen der zwei MPPT-Einträge von der solar-wechselrichter, mit 8 panels in reihe in jedem. Es ist die Option, die am besten an das Gerätespannungsfenster passt:

• Arbeitsspannung (VMP) pro Serie: 328,8V, bequem innerhalb des MPPT-Bereichs 150-425V.
• Spannung in der Schaltung von Serien (STC) geöffnet: 396V.
• Maximaler Stress im Winter (-10 ° C) GESCHÄTZT: etwas 429V, berechnet mit dem VOC-Koeffizienten -0,24%/°C, mit rand in bezug auf das limit von 500V.
• Workstream: 15,33A pro serie, deutlich unterhalb der 26A von jedem MPPT.
• Überdimensionierung DC / AC: 1,26 (10.080 Wp für 8.000 Watt nominal), innerhalb der maximaler FV-Eingang von 10.400w.

Kompatibilität zwischen der V-TAC-Batterie und dem solar-wechselrichter Deye

Der Arbeitsbereich der Batterie 43,2V (ende der entladung) zu 57,6V (last), befindet sich im batteriefenster des solar-wechselrichter, von 40-60V, und beide teams kommunizieren von KÖNNEN. In diesem Kit markiert die Stromgrenze den Akku (140A), unter der 190A von der solar-wechselrichter. V-TAC empfiehlt, zu laden 130A in konstantem Strom noch bis 57,6V und enden in ständige spannung bis der strom runter geht 14A.

Orientierungsproduktion und Autonomie

Mit 5 stunden sonnenspitze des durchschnitts und einer globalen leistung von 80%, das 10,08kwp würde einige erzeugen 40 kWh am Tag der durchschnittlichen jährlichen. Nehmen Sie die 90% tiefe der entladung der referenz des herstellers bietet der akku einige 12,9kwh-Nutzung (voraussichtliche berechnung), fast a dritte der produktion, und einige 13 stunden lieferung mit einem mittelgroßen nachtverbrauch von 1kw. Sind Referenzwerte; in dem Blog Tienda Solar unsere experten erklären, wie sie produktion und lagerung für ihr zuhause berechnen können.

Wo Sie den Akku installieren sollen

Die VT-14033 maßnahmen 660 x 154 x 900 mm (hintergrund x breit x hoch) und hat iP20-Schutz, also sollte es installiert werden innen, in einem trockenen und belüfteten Raum. Last 0 und 60 ° C und download zwischen -20 und 60 ° C.

Für wen ist dieses Kit?

Wohnraum mit hohem Verbrauch von Tag und Nacht

Die 10,08kwp decken sie den tag, den pool oder den telearbeitenden täglichen verbrauch ab und 14,33kwh batterie bewegt überschüsse abends und nachts.

Häuser, die ihren Verbrauch elektrifizieren werden

Wenn Sie ein installieren möchten aerotermia, a induktionsplatte oder a elektrische autoladegerät, dieses kit bietet von anfang an von der erzeugung und der speicherung, die erforderlich ist, um diese erhöhung des verbrauchs zu absorbieren.

Installateure, die die Einfachheit priorisieren

Eine einzelne Batterie mit großer Kapazität und eine berechnete Zeichenfolgenkonfiguration reduzieren die Design- und Montagezeit. Bei anderen Kombinationen von Kraft und Lagerung konsultieren Sie unsere sonnenkits oder das gesamte bereich von wechselrichter solar.

Häufig gestellte Fragen (FAQ)

1. Wie verbinden sich die 16 Paneele mit solar-wechselrichter Deye von 8kw?

Sie sind verteilt in zwei serien von 8 paneelen, eine in jedem MPPT. Jede Serie funktioniert für einige 328,8V und an kalten tagen von -10 ° C überschreitet es nicht die 429V im offenen kreislauf unter dem maximum 500V. Der Strom von 15,33A pro serie ist weit weg von der 26A das unterstützt jeden eintrag.

2. Kann der V-TAC-Akku die 8kw von solar-wechselrichter?

Fast. Die VT-14033 unterstützt 140A kontinuierlich, einige 7,2kw bei nominaler spannung vor dem 190A das kann damit umgehen solar-wechselrichter. Für den normalen Gebrauch eines Zuhauses ist mehr als genug; Die Punktegipfel darüber, dass die Außenleistung aus dem Netzwerk abgedeckt werden.

3. Wie viel nützliche Energie hat der Akku?

Die Nennkapazität ist 14,33kwh. Der Hersteller definiert seine nützliche Lebensdauer 90% tiefe der entladung, das entspricht einigen 12,9kwh verwendung nach Zyklus. Echte Energie verfügbar hängt auch von den Downloadeinstellungen der solar-wechselrichter.

4. Funktioniert das System während eines Lichtschnitts?

Ja. Die solar-wechselrichter kann arbeiten isoliert mit der energie der platten und der batterie und gibt es zu twicts von doppelt soweit sie sind 10 sekunden lang so starten sie motoren und kompressoren.

5. Kann ich die Installation legalisieren, um Überschüsse auszugleichen?

Ja. Die solar-wechselrichter Deye entspricht den netzwerkverbindungsvorschriften RD 140 und UNE 217002. Ein autorisiertes Installationsprogramm muss sich um Legalisierung und Verfahren mit dem Händler und dem Marketinggerät kümmern.

6. Welche Garantien haben die Komponenten?

Die tongwei Panels sie haben 12 jahre produktgarantie und 30 jahre lineare energiegarantie, und das solar-wechselrichter Deye mit 5 oder 10 jahre entsprechend der endgültigen Installationsstelle. Die V-TAC-Batterie ist von der Herstellergarantie abgedeckt. Konsultieren Sie uns die aktuellen Bedingungen vor dem Kauf.

7. Wie viel Oberfläche brauchen die 16 Paneele?

Jedes Modulmaßnahmen 2.382 x 1,134 mm und wiegen 32,2kg, also nimmt das set einige ein 43m² ohne Trennungen zu zählen. Wenn Sie schon einen haben solar-wechselrichter vernetzung, das Deye unterstützt kupplung AC um diese installation zu integrieren.
