Kit solaire hybride Deye 6kw Monophasé avec 12 panneaux Tongwei 630w et 2 batteries 5,12KW

Caractéristiques techniques détaillées

Données système complètes

• Puissance photovoltaïque totale: 7,56kwp (12 x 630W)
• Puissance de sortie nominale AC: 6.000W
• Capacité de stockage: 10,24 kWh Nomales / 9,2kWh utile (2 x 5,12KWh)
• Courant maximum de la banque de batteries: 200A limité 135A pour lui onduleur)
• Configuration des chaînes: 2 cordes de 6 panneaux
• Type de réseau: Monophasée 220 / 230V (L + N + PE)

Onduleurs Hybrides Deye SUN-6K-SG05LP1-UE

• Puissance AC Nominale (entrée / sortie:) 6.000W
• Puissance apparente maximale: 6.600VA
• Puissance de puissance en mode isolé: 2 fois le nominal pour 10 s
• Entrée maximale FV Puissance: 7.800W
• Tension FV entrée maximale: 500V
• Tension de départ: 125V
• Gamme de tension MPPT: 150-425V
• Voltage nominal FV: 370V
• Nombre de mppt / chaînes par MPPT: 2/1 + 1
• Courant de fonctionnement FV maximum: 13A + 13A
• Courant maximum du court-circuit: 17A + 17A
• Type de batterie compatible: Dirige-acide ou ion-lithium
• Gamme de tension de la batterie: 40-60V
• Courant de chargement / déchargement maximal: 135A
• Code nominal AC (entrée / sortie:) 27,3 / 26.1A
• Efficacité maximale: 97,6%
• Efficacité européenne: 96,5%
• Efficacité MPPT: plus de 99%
• Distorsion harmonique (THDI:) moins de 3%
• Facteur de puissance réglable: 0,8 inductif à 0,8 capacité
• Opération parallèle: jusqu'à 16 unités (sur la grille et hors réseau)
• Communication: RS485 / RS232 / PEUT
• Surveillance: GPRS / WiFi / Bluetooth / 4G / LAN (facultatif)
• Protection des surtensions: Type II à DC et AC
• Degré de protection: IP65
• Température de fonctionnement: de -40 à 60 ° C (réduction du pouvoir supérieur à 45 ° C)
• Le bruit: moins de 30 dB
• Réfrigération: Ventilation intelligente par air
• Topologie: Transformateur
• Dimensions: 330 x 580 x 232 mm
• Poids: 24,9kg
• Règlement sur le réseau: IEC 61727, CEI 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantie: 5 ou 10 ans, selon le lieu d'installation finale

Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630

• Puissance maximale (Pmax:) 630W
• Tension en circuit ouvert (COV:) 49,50V
• Courant de court-circuit (ISC:) 16,18A
• Tension au point de courant maximum (VMP:) 41,10V
• Courant au point de la puissance maximale (IMP:) 15,33A
• Efficacité du module: 23,3%
• Tolérance de l'alimentation: 0 à + 3%
• POWER BNPI (1000W / m² frontale + 135W / m² arrière:) 695,4W
• Puissance avec gain arrière de 5% / 15% / 25%: 661W / 724W / 787W
• Coefficient de corriminalité (Pmax:) 80 ± 5%
• Coefficient de température Pmax: -0,28%/°C
• Coefficient de température COV: -0,24%/°C
• Coefficient de température ISC: + 0,046%/°C
• Type de cellule: TNC N-type, 132 cellules de bas (6 x 22)
• Verre avant: 2,0 mm avec revêtement antireflétif, semi-poli
• Verre arrière: 2,0 mm semi-polie
• Cadre: Alliage d'aluminium anodisé
• Boîte de connexion: IP68, 3 diodes
• Section du câble: 4,0mm²
• Charge mécanique maximale: 5 400 PA Auton / 2.400 Ba Arrière
• Tension système maximale: 1.500V DC
• Fusible maximum en série: 30A
• Température de fonctionnement: de -40 à 70 ° C
• Dimensions: 2.382 x 1.134 x 30 mm
• Poids: 32,2kg
• Garantie de produit: 12 ans
• Garantie de puissance linéaire: 30 ans (1% la première année, 0,4% par an; 87,40% à 30 ans)

Batterie au lithium Deye SE-G5.1 PRO-B (2 unités, données par module)

• Chimie: LIFEPO4 (ferrophosphate de lithium), sans cobalt
• Capacité: 100Ah
• Tension nominale: 51,2V
• Plage de tension de fonctionnement: 43,2-57,6V
• Énergie nominale: 5,12kwh
• Énergie utile: 4,6kwh (90% DOD, 0,5C à 25 ° C)
• Courant recommandé de chargement / de décharge: 50A
• Courant de charge / décharge maximale: 100A
• Courant Pico (2 min, 25 ° C:) 150A
• Profondeur de téléchargement recommandé: 90%
• Durée de vie: plus de 6 000 cycles (25 ° C, 0.5C, 90% DOD, 70% EOL)
• Énergie accumulée: 16Mwh 70% eOL
• L'évolutivité: jusqu'à 64 unités en parallèle (327kwh), 32 sans configuration externe
• Communication: PEUT 2.0, RS485
• Température de charge: de 0 à 55 ° C (de -20 à 55 ° C avec chauffage en option)
• Température de sortie: de -20 à 55 ° C
• Degré de protection: IP20 (installation à l'intérieur)
• Assemblée: Mur, plancher ou rack 19 "
• Dimensions: 440 x 133 x 540 mm
• Poids: 45kg
• Certifications: UN38.3, CEI 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantie: 10 années (sous réserve des conditions du fabricant)

Avantages du kit solaire Deye 6kw avec 2 piles de 10,24 kWh et des panneaux Tongwei 630w

La différence clé de cette configuration est la rangement double. Avec 9,2 kWh utile, le système peut conserver une bonne partie de la production de midi et le retourner dans l'après-midi et la nuit, ce qui est la plus consommant à la maison. Ceci est traduit en un pourcentage supérieur de l'auto-consommation et dans moins d'énergie achetée auprès du réseau dans les heures les plus chères.

Plus de puissance disponible dans la batterie

Tous tambours Deye SE-G5.1 PRO-B supports 100A de chargement et de décharge maximale. Avec une seule unité, c'est le toit du système; Avec deux en parallèle, la banque atteint 200A et la limite devient celle de onduleur, de 135A. En pratique, le onduleur peut charger lors de l'excédent excédentaire et maintiennent des consommations plus longues telles que la thermique, le plaque d'induction ou le four. De plus, la distribution du courant entre deux modules les fait fonctionner plus soulagée, près de la 50A recommandé par unité.

Une onduleur prêt à gérer l'énergie

Les Deye SUN-6K-SG05LP1-UE est l'un des onduleurs hybride référence monophasique sur le marché résidentiel. Permettre de programmer 6 emplacements décider quand charger et quand télécharger la batterie, stockez une puissance de générateur diesel et travailler en parallèle avec jusqu'à 16 équipes. Conforme au règlement sur le réseau espagnol RD 140 et UNE 217002.

Panneaux à haute efficacité de type N-type bifacial

Les 12 modules Tongwei TNC 2.0 combiner 132 cellules n-types moyennes avec une construction verre de verre 2.0 mm et un boîte de connexion IP68. Votre coefficient de température de -0,28%/°C réduit les pertes en été et sa bifialité de 80 ± 5% il permet de tirer parti de la lumière réfléchie dans des toits clairs ou des installations de sol, de 724W par panneau avec 15% de gain arrière. Tongwei garantit le 87,40% du pouvoir à 30 ans. Consultez d'autres pouvoirs dans notre section panneaux solaires.

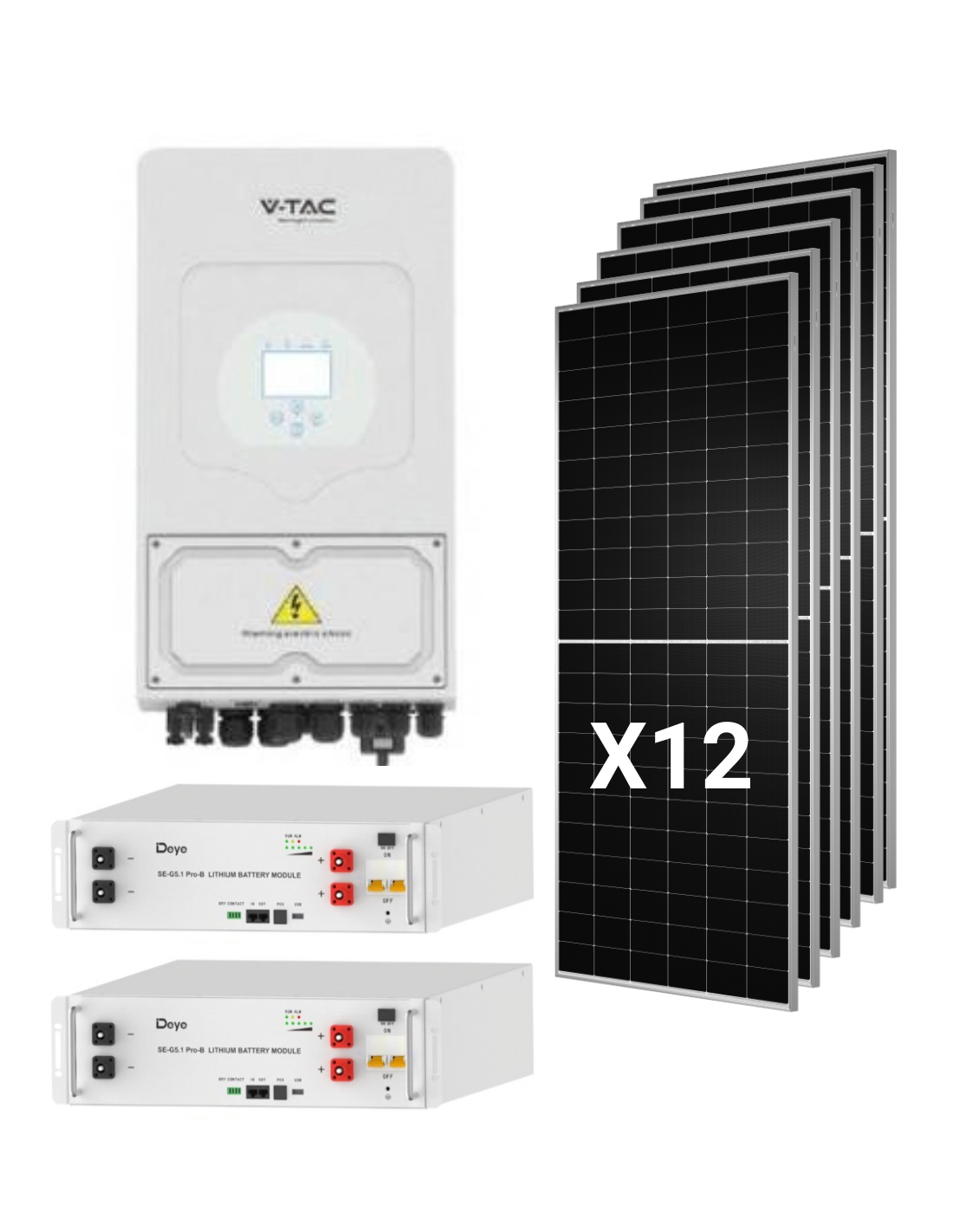

Contenu de kit

• 1 x Onduleurs Hybrides Deye SUN-6K-SG05LP1-UE de 6.000W monophasé.
• 12 x Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630 de 630W Bifacial de type N.
• 2 x batterie au lithium Deye SE-G5.1 PRO-B de 5,12kwh (10,24kwh au total). Chaque unité comprend la série câble de connexion à onduleur 3U-Lpcable1500, le câble parallèle 3U-Lbcable150 rejoindre les deux piles, cherche 19 "rack, , supports d'empilement et supports muraux avec vis.

Sur Tienda Solar vous avez aussi structures pour panneaux solaires pour tout type de couverture et le reste du matériel électrique pour compléter l'installation.

Conception d'installation technique

Connexion des panneaux: deux chaînes de six modules

Avec 2 MPPT d'une chaîne chacune et une tension d'entrée maximale de 500V, les 12 panneaux sont distribués dans 2 chaînes de 6 modules en série. Chaque chaîne fonctionne 246,6V au point de la puissance maximale, dans la plage de mppt de 150-425V, et sa tension en circuit ouvert est 297V sous des conditions de STC. Avec -10 ° C Température de la cellule, appliquant le coefficient de COV -0,24%/°C, la tension monte à certains 322V, avec une large marge de sécurité. Le total de la puissance FV, 7.560Wp, il est en dessous de la top 7.800W entrée maximale du onduleur.

Chaque MPPT accepte 13A de fonctionnement actuel, devant le 15,33A de l'impêtement du panneau. Dans les moments d'irradiance maximum le onduleur coupez légèrement le courant, ce qui est habituel avec des modules de puissance élevés et en échange que le système donne davantage d'heures de lumière faibles. Le courant de courant de court-circuit du panneau (16,18A) c'est dans le 17A par entrée.

Combien d'énergie produit-il et combien?

Comme référence indicative, avec 5 heures de pic solaire de la moyenne et une performance globale de 80%, le générateur de 7,56kwp produirait certains 30kwh par jour de la moyenne annuelle. Les deux batteries peuvent stocker 9,2 kWh utile, environ un tiers de cette production, pour l'utiliser quand il n'y a pas de soleil. Par exemple, avec une consommation de nuit moyenne de 1kw, la batterie couvrirait certains 9 heures. Les vraies valeurs dépendent des habitudes de localisation, d'orientation, d'inclinaison et de consommation; dans le Blog Tienda Solar vous trouverez des guides développés par des experts pour calculer votre installation avec précision.

Battery assembly

Les deux piles peuvent pile sur le sol avec les supports inclus (jusqu'à 4 hauteurs,), pendre sur le mur ou s'installer dans un rack de 19 ". Chaque module mesure 440 x 133 x 540 mm et peser 45kg, donc la somme définie 90kg. Avoir protection IP20, ils doivent donc être situés à l'intérieur, dans un espace sec et ventilé.

Dans quels cas ce kit devrait-il être choisi?

Maisons avec beaucoup de consommation dans l'après-midi et la nuit

Si dans votre maison, il est cuit, la machine à laver est placée ou climatisée lorsqu'il n'y a pas de soleil, le 10,24kwh le stockage vous permet de déplacer l'énergie à midi à ces heures et maximiser les économies.

Maisons qui veulent un soutien de courts

Manière hors-grille du onduleur, avec tiances de double puissance nominale pendant 10 secondes, et la plus grande capacité de batterie offre une autonomie plus large contre sauf si des pannes d'électricité ou des réseaux incapables.

Installateurs à la recherche d'une solution fermée

Un système avec des composants compatibles et une configuration validée permet d'économiser du temps de conception. Si votre client a besoin d'une autre capacité ou de pouvoir, passez en revue tous nos kits solaires ou combiner l'équipe avec d'autres onduleurs solaire.

Foire aux questions (FAQ)

1. Quel avantage que deux piles 5,12KWh ont devant un?

En plus de la duplication de l'énergie stockée 4,6kwh à 9,2 kWh utile, deux batteries en parallèle admettent 200A, devant le 100A d'une seule unité. C'est ainsi que toute la charge et le déchargement de la onduleur, de 135A, et chaque batterie fonctionne avec moins d'effort.

2. Comment les deux batteries sont-elles connectées et avec le onduleur?

Les piles se connectent en parallèle avec le 3u-Lbcable150 Câble, cela unit la puissance et la communication entre les modules. L'un d'eux se connecte à onduleur avec le câble 3U-LPCABLE1500, et communication avec le onduleur c'est fait par Peut ou rs485. Les deux câbles sont inclus avec chaque batterie.

3. Puis-je légaliser le kit et compenser les excédents?

Oui. Les onduleur conforme aux règlements de connexion réseau RD 140 et UNE 217002. Un programme d'installation autorisé doit être responsable de la légalisation et des procédures avec le distributeur et la machine marketing pour accueillir la compensation des excédents.

4. Le kit fonctionne-t-il pendant une panne d'électricité?

Oui. Les onduleur peut travailler sur isolé, alimentation de la consommation avec des panneaux et des batteries, et des supports tiances de double puissance nominale pendant 10 secondes. Avec 9,2 kWh utile, l'autonomie est clairement supérieure à celle de la version avec une seule batterie, bien qu'elle dépendra toujours de la consommation et de l'état de cargaison.

5. Puis-je ajouter plus de batteries dans le futur?

Oui. La portée Deye SE-G5.1 PRO-B supports jusqu'à 32 unités en parallèle sans configuration externe et jusqu'à 64 au total (327KWh). Vous pouvez commencer avec ces deux et développer plus tard. Vous trouverez plus d'options dans notre catégorie batteries de lithium.

6. Quelle garantie les équipements ont-ils?

Les panneaux Tongwei avoir 12 ans de garantie de produit et 30 ans de garantie de puissance linéaire, le piles Deye ils ont garantie de 10 ans et le onduleur Deye avec 5 ou 10 ans, selon le site d'installation final, selon la politique de chaque fabricant.

7. Combien de surface de couverture ai-je besoin?

Chaque membre du comité mesure 2.382 x 1.134 mm, alors les 12 modules occupent certains 32m² de surface utile, pas de comptage des séparations ou des corridors. Le poids de chaque module est 32,2kg et soutenir des charges de 5 400 Pa et 2.400 PA arrière.
