Kit Solar Híbrido Deye 6kw Monofásico com 12 Paineis Tongwei 630W e 2 baterias 5,12kWh

Características técnicas detalhadas

Dados do sistema completo

• Potência fotovoltaica total: 7,56kwp (12 x 630W)
• Potência de saída nominal AC: 6.000W
• Storage capacity: 10,24kWh NOMALES / 9,2kWH Útil (2 x 5,12kWh)
• Corrente máxima do banco da bateria: 200A limitada 135A para ele inversor)
• Configuração das cordas: 2 cordas de 6 paineis
• Tipo de rede: A única fase 220 / 230V (L + N + PE)

Inversor Híbrido Deye SUN-6K-SG05LP1-UE

• Potência Nominal CA (entrada / saída:) 6.000W
• Potência aparente máxima: 6.600VA
• Pico de energia no modo isolado: 2 vezes o nominal para 10 s
• Potência máxima de FV de entrada: 7.800W
• Tensão FV Entrada Máxima: 500V
• Tensão inicial: 125V
• Faixa de tensão MPPT: 150-425V
• Tensão nominal FV: 370V
• Número de MPPT / strings por MPPT: 2/1 + 1
• Corrente máxima de operação FV: 13A + 13A
• Corrente máxima de curto-circuito: 17A + 17A
• Tipo de bateria compatível: Ácido de chumbo ou íon-lítio
• Faixa de tensão da bateria: 40-60V
• Corrente máxima de carga / descarga: 135A
• AC atual nominal (entrada / saída:) 27,3 / 26.1A
• Eficiência máxima: 97,6%
• Eficiência Europeia: 96,5%
• Eficiência do MPPT: mais de 99%
• Distorção Harmônica (THDI:) menos de 3%
• Fator de potência ajustável: 0,8 indutivo para 0,8 capacitivo
• Operação paralela: até 16 unidades (on-grid e off-grid)
• Comunicação: RS485 / RS232 / LATA
• Monitoramento: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Proteção contra surtos: Tipo II em DC e AC
• Grau de proteção: IP65
• Temperatura de operação: de -40 a 60 ° C (redução de energia acima de 45 ° C)
• Ruído: menos de 30dB
• Refrigeração: Ventilação inteligente pelo ar
• Topologia: Transformador
• Dimensões: 330 x 580 x 232 mm
• Peso: 24,9kg
• Regulamentos de Rede: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantia: 5 ou 10 anos, de acordo com o local da instalação final

Painel Solar Tongwei TNC 2.0 TWmnh-66HD630

• Potência máxima (PMAX:) 630W
• Tensão em circuito aberto (VOC:) 49,50V
• Corrente de curto-circuito (ISC:) 16,18A
• Tensão no ponto de potência máxima (VMP:) 41,10V
• Atual no ponto de potência máxima (Imp:) 15,33A
• Eficiência do módulo: 23,3%
• Tolerância de energia: 0 a + 3%
• Power BNPI (1000W / m² frontal + 135W / m² traseiro:) 695,4W
• Poder com ganho traseiro de 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de Bribialidade (PMAX:) 80 ± 5%
• Coeficiente de temperatura da PMAX: -0,28%/°C
• Coeficiente de temperatura de VOC: -0,24%/°C
• Coeficiente de temperatura ISC: + 0,046%/°C
• Tipo de célula: TNC N-type, 132 células de meias (6 x 22)
• Vidro frontal: 2,0 mm com revestimento antirereflive, semi-polido
• Vidro traseiro: 2,0 mm semi-polido
• Ambiente: Liga de alumínio anodizado
• Caixa de conexão: IP68, 3 diodos
• Seção de cabo: 4,0mm²
• Carga Máxima Mecânica: 5.400 Pa da frente / 2.400 BA traseira
• Tensão máxima do sistema: 1.500V DC
• Fusível máximo na série: 30A
• Temperatura de operação: de -40 a 70 ° C
• Dimensões: 2,382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garantia do produto: 12 anos
• Garantia de energia linear: 30 anos (1% no primeiro ano, 0,4% ao ano; 87,40% aos 30 anos)

Bateria de lítio Deye SE-G5.1 Pro-B (2 unidades, dados por módulo)

• Química: Lifepo4 (Ferrofosfato de Lítio), sem cobalto
• Capacidade: 100Ah
• Tensão nominal: 51,2V
• Faixa de tensão de operação: 43,2-57,6V
• Energia nominal: 5,12kwh
• Energia útil: 4,6kwh (90% Dod, 0,5C a 25 ° C)
• Corrente de carregamento / descarga recomendada: 50A
• Carregar corrimento / descarga máxima: 100A
• Corrente do Pico (2 min, 25 ° C:) 150A
• Profundidade de download recomendado: 90%
• Tempo de vida: mais de 6.000 ciclos (25 ° C, 0,5C, 90% doD, 70% EOL)
• Energia acumulada: 16Mwh 70% eOL
• Escalabilidade: até 64 unidades em paralelo (327kWh), 32 sem configuração externa
• Comunicação: PODE 2.0, RS485
• Temperatura de carregamento: de 0 a 55 ° C (de -20 a 55 ° C com aquecimento opcional)
• Temperatura de descarga: de -20 a 55 ° C
• Grau de proteção: IP20 (instalação dentro de casa)
• Montagem: Parede, chão ou rack 19 "
• Dimensões: 440 x 133 x 540 mm
• Peso: 45kg
• Certificações: UN38.3, IEC 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantia: 10 anos (sujeito às condições do fabricante)

Benefícios do kit solar Deye 6kw com 2 baterias de 10.24kWh e Paineis Tongwei 630w

A principal diferença desta configuração é a armazenamento duplo. Com 9,2kWh útil, o sistema pode manter uma boa parte da produção do meio-dia e devolvê-lo à tarde e a noite, que é a mais consumidora uma casa. Isso é traduzido em um maior porcentagem de auto-consumo e em menos energia comprada da rede nas horas mais caras.

Mais energia disponível na bateria

Todos os tambores Deye SE-G5.1 Pro-B suporta 100A de carga e descarga máxima. Com uma única unidade, esse é o telhado do sistema; Com dois em paralelo, o banco atinge 200A e o limite torna-se o de inversor, do 135A. Na prática, o inversor posso carregar quando excedente excedente e sustentar os consumos mais longos, como o bomba de calor, o placa de indução ou o forno. Além disso, distribuir a corrente entre dois módulos os torna mais aliviados, perto do 50A recomendado por unidade.

Uma inversor preparado para gerenciar energia

A Deye SUN-6K-SG05LP1-UE é um dos inversores híbrido referência monofásica no mercado residencial. Permitir programar 6 slots para decidir quando carregar e quando baixar a bateria, armazene uma energia de um gerador diesel e trabalhar em paralelo com até 16 equipes. Em conformidade com o Regulamento de Rede Espanhola RD 140 e UNE 217002.

Paineis N-tipo alta eficiência bifacial

A 12 módulos Tongwei TNC 2.0 combinar 132 células-tipo n médias com uma construção vidro de vidro de 2,0 mm e um caixa de conexão IP68. Sua coeficiente de temperatura de -0,28%/°C reduz as perdas no verão e sua bifialidade de 80 ± 5% permite aproveitar a luz refletida em telhados claros ou instalações de piso 724W por painel com 15% de ganho traseiro. Tongwei garante o 87,40% da energia a 30 anos. Consulte outros poderes em nossa seção painéis solares.

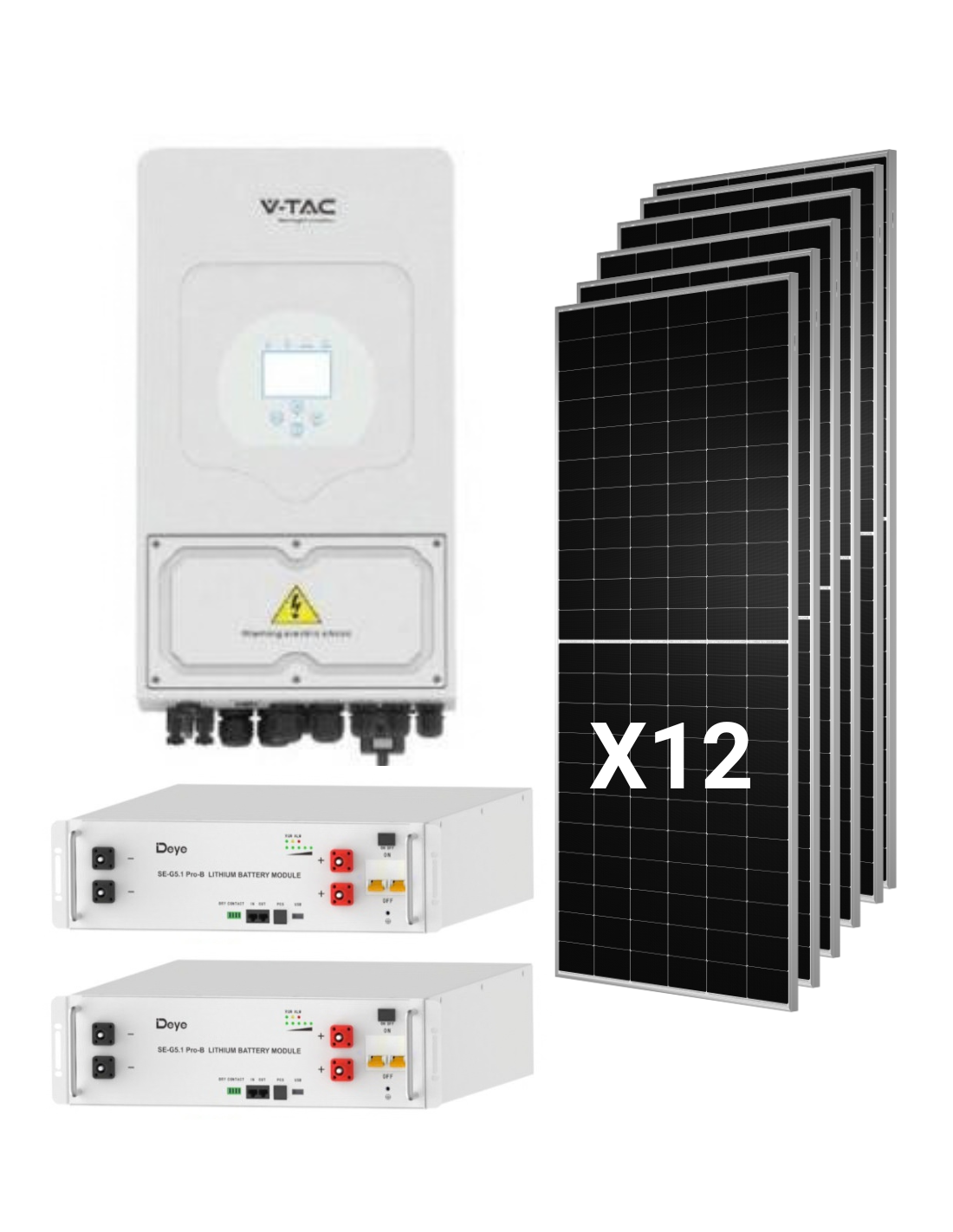

Conteúdo de kit

• 1 x Inversor Híbrido Deye SUN-6K-SG05LP1-UE do 6.000W monofásica.
• 12 x painel solar TongWei TNC 2.0 TWmnh-66HD630 do 630W N-tipo bifacial.
• 2 x bateria de lítio Deye SE-G5.1 Pro-B do 5,12kwh (10,24kwh no total). Cada unidade inclui serial o cabo de conexão para inversor 3U-Lpcable1500, o 3u-Lbcable paralelo Cable150 para participar de ambas as baterias, procura 19 "rack, , colchetes de empilhamento e suportes de parede com parafusos.

Sobre Tienda Solar você também tem estruturas para paineis solar para qualquer tipo de cobertura e o restante do material elétrico para completar a instalação.

Design de instalação técnica

Conectando paineis: duas cadeias de seis módulos

Com 2 MPPT de uma string cada e uma tensão de entrada máxima de 500V, os 12 paineis eles são distribuídos em 2 cordas de 6 módulos em série. Cada string funciona 246,6V no ponto de poder máximo, dentro da faixa MPPT 150-425V, e sua tensão em circuito aberto é 297V sob condições STC. Com temperatura de célula -10 ° C, aplicando o coeficiente de COV -0,24%/°C, a tensão sobe para alguns 322V, com uma ampla margem de segurança. O poder total FV, 7.560Wp, é abaixo do top 7.800w entrada máxima do inversor.

Cada MPPT aceita 13A de operação atual, na frente do 15,33A de Imp do Painel. Nos momentos da irradiância máxima, o inversor corte levemente a corrente, algo habitual com módulos de alta potência e, em troca, o sistema produz mais em horas de luz fraca. O fluxo de corrente de curto-circuito do painel (16,18A) é dentro do 17A por entrada.

Quanta energia produz e quanto?

Como uma referência indicativa, com 5 horas de pico solar de média e um desempenho global de 80%, o gerador de 7,56kwp produziria alguns 30kWh por dia de média anual. As duas baterias podem armazenar 9,2kWh útil, cerca de um terço dessa produção, para usá-lo quando não há sol. Por exemplo, com um consumo de noite média de 1kw, a bateria cobriria alguns 9 horas. Valores reais dependem da localização, orientação, inclinação e hábitos de consumo; no Blog Tienda Solar você encontrará guias desenvolvidos por especialistas para calcular sua instalação com precisão.

Montagem da bateria

As duas baterias podem pilha no chão com os suportes incluídos (até 4 alturas,), pendurar na parede ou instale-se em um rack de 19 ". Cada módulo mede 440 x 133 x 540 mm e pesar 45kg, então a soma definida 90kg. Ter proteção IP20, então eles devem estar localizados em ambientes fechados, em um espaço seco e ventilado.

Em que casos esse kit deve ser escolhido?

Casas com muito consumo à tarde e a noite

Se em sua casa estiver cozido, a máquina de lavar roupa é colocada ou climatizada quando não há sol, o 10,24kwh o armazenamento permite que você mova a energia ao meio-dia nessas horas e maximizar poupanças.

Casas que querem apoio dos tribunais

Maneira off-grade do inversor, com twes de dobrar seu poder nominal por 10 segundos, e a maior capacidade de bateria oferecem uma autonomia mais ampla contra a menos que incapazes ou redes.

Instaladores que procuram uma solução fechada

Um sistema com componentes compatíveis e configuração validado economiza tempo de design. Se o seu cliente precisar de outra capacidade ou poder, revise todos os nossos kits solares ou combinar a equipe com os outros inversores solar.

Perguntas frequentes (FAQ)

1. Que vantagem as duas baterias de 5.12KWh têm na frente de um?

Além de duplicar energia armazenada 4,6kwh para 9,2kWh útil, duas baterias em paralelo admitir 200A, na frente do 100A de uma única unidade. É assim que toda a carga e descarga do inversor, do 135A, e cada bateria funciona com menos esforço.

2. Como estão as duas baterias conectadas entre si e com o inversor?

As baterias se conectam em paralelo com o cabo 3U-LBCable150, que une a energia e comunicação entre módulos. Um deles se conecta a inversor com o cable1500 LPCable 3U, e comunicação com o inversor é feito por Pode ou rs485. Ambos os cabos estão incluídos em cada bateria.

3. Posso legalizar o kit e compensar os excedentes?

Sim. A inversor cumpre os regulamentos de conexão de rede RD 140 e UNE 217002. Um instalador autorizado deve ser responsável por legalização e procedimentos com o Distribuidor e a Máquina de Marketing para receber a compensação de superávits.

4. O trabalho do kit durante um apagão?

Sim. A inversor pode trabalhar em isolado, alimentando o consumo com o paineis e baterias e apoio twes de dobrar seu poder nominal por 10 segundos. Com 9,2kWh útil, a autonomia é claramente maior do que a da versão com uma única bateria, embora sempre dependa do estado de consumo e carga.

5. Posso adicionar mais baterias no futuro?

Sim. O intervalo Deye SE-G5.1 Pro-B suporta até 32 unidades em paralelo sem configuração externa e até 64 no total (327kWh). Você pode começar com esses dois e expandir mais tarde. Você encontrará mais opções em nossa categoria baterias de lítio.

6. Que garantia o equipamento tem?

A paineis Tongwei ter 12 anos de garantia de produtos e 30 anos de garantia de energia linear, o baterias Deye eles têm 10 anos de garantia e o inversor Deye com 5 ou 10 anos, de acordo com o local final de instalação, de acordo com a política de cada fabricante.

7. Quanta superfície de cobertura eu preciso?

Cada painel mede 2,382 x 1,134 mm, então os 12 módulos ocupam alguns 32m² de superfície útil, sem contagem de separações ou corredores. O peso de cada módulo é 32,2kg e suportar cargas de 5.400 Pa da frente e 2.400 Pa traseira.
