Kit solare ibrido Deye 6kw Monofase Con 12 pannelli Tongwei 630W e 2 batterie 5,12kWh

Caratteristiche tecniche dettagliate

Dati di sistema completi

• Totale Potenza fotovoltaica: 7,56kwp (12 x 630w)
• Potenza nominale dell'output AC: 6.000W
• Storage capacity: 10,24kWh Nomales / 9,2kWH Utile (2 x 5,12kWh)
• Corrente massima della banca della batteria: 200A limitato 135A per lui inverter)
• Configurazione delle stringhe: 2 corde di 6 pannelli
• Tipo di rete: Monofase 220 / 230V (L + N + PE)

Inverter Ibrido Deye SUN-6K-SG05LP1-UE

• Potenza nominale CA (ingresso / uscita:) 6.000W
• Massima potenza apparente: 6.600VA
• Piccola di potenza in modalità isolata: 2 volte il nominale per 10 s
• Potenza FV massima della voce: 7.800W
• Ingresso massimo di Tension FV: 500V
• Tensione iniziale: 125V
• Intervallo di tensione MPPT: 150-425V
• Tensione nominale FV: 370V
• Numero di mppt / stringhe di mpt: 2/1 + 1
• Funzionamento FV massimo corrente: 13A + 13A
• Corrente massima del cortocircuito: 17A + 17A
• Tipo di batteria compatibile: Piombo-acido o ione-litio
• Intervallo di tensione della batteria: 40-60V
• Corrente massima di carico / scarico: 135A
• Corrente nominale AC (ingresso / uscita:) 27,3 / 26.1A
• Massima efficienza: 97,6%
• Efficienza europea: 96,5%
• Efficienza MPPT: più del 99%
• Distorsione armonica (THDI:) meno del 3%
• Fattore di potenza regolabile: 0.8 capacitivo induttivo a 0,8
• Funzionamento parallelo: fino a 16 unità (on-grid e off-grid)
• Comunicazione: RS485 / RS232 / CAN
• Monitoraggio: GPRS / WIFI / Bluetooth / 4G / LAN (opzionale)
• Protezione da sovratensione: Tipo II in DC e AC
• Grado di protezione: IP65
• Temperatura operativa: da -40 a 60 ° C (riduzione del potere superiore a 45 ° C)
• Rumore: meno di 30db
• Refrigerazione: Ventilazione intelligente per via aerea
• Topologia: Trasformatore
• Dimensioni: 330 x 580 x 232 mm
• Peso: 24,9kg
• Regolamenti di rete: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garanzia: 5 o 10 anni, secondo il luogo dell'installazione finale

Pannello solare Tongwei TNC 2.0 TWMNH-66HD630

• Potenza massima (Pmax:) 630W
• Tensione in circuito aperto (VOC:) 49,50V
• Corrente di cortocircuito (ISC:) 16,18A
• Tensione al punto di forza massimo (VMP:) 41,10V
• Corrente al punto di massima potenza (Imp:) 15,33A
• EFFICIENZA DEL MODULO: 23,3%
• Tolleranza di potenza: da 0 a + 3%
• Power BNPI (1000W / m² frontale + 135W / m² posteriore:) 695,4W
• Potere con guadagno posteriore del 5% / 15% / 25%: 661W / 724W / 787W
• Coefficiente di Brificità (Pmax:) 80 ± 5%
• Coefficiente di temperatura Pmax: -0,28%/°C
• Coefficiente di temperatura VOC: -0,24%/°C
• Coefficiente di temperatura ISC: + 0,046%/°C
• Tipo di cella: TNC N-tipo, celle di calze di 132 (6 x 22)
• Vetro anteriore: 2,0 mm con rivestimento antireflesso, semi-lucido
• Vetro posteriore: 2,0 mm semi-lucido
• Ambito: Lega di alluminio anodizzato
• Scatola di connessione: IP68, 3 diodi
• Sezione cavo: 4,0mm²
• Carico meccanico massimo: 5.400 PA anteriore / 2.400 Ba
• Tensione massima del sistema: 1.500 V DC
• Fusibile massimo in serie: 30A
• Temperatura operativa: da -40 a 70 ° C
• Dimensioni: 2.382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garanzia del prodotto: 12 anni
• Garanzia di energia lineare: 30 anni (1% del primo anno, 0,4% all'anno; 87,40% a 30 anni)

Batteria al litio Deye SE-G5.1 Pro-B (2 unità, dati per modulo)

• Chimica: LifePo4 (ferrofosfato di litio), senza cobalto
• Capacità: 100Ah
• Tensione nominale: 51,2V
• Intervallo di tensione operativa: 43,2-57,6V
• Energia nominale: 5,12kwh
• Energia utile: 4,6kwh (90% DoD, 0,5C a 25 ° C)
• Carico di carico / corrente consigliato: 50A
• Carica corrente / scarica massima: 100A
• Pico Current (2 min, 25 ° C:) 150A
• Depth of recommended download: 90%
• Durata: più di 6.000 cicli (25 ° C, 0,5 c, 90% DoD, 70% EOL)
• Energia accumulata: 16Mwh 70% eOL
• Scalabilità: fino a 64 unità in parallelo (327kWh), 32 senza configurazione esterna
• Comunicazione: PUÒ 2.0, RS485
• Temperatura di ricarica: da 0 a 55 ° C (da -20 a 55 ° C con riscaldamento opzionale)
• Discharge temperature: da -20 a 55 ° C
• Grado di protezione: IP20 (installazione all'interno)
• Montaggio: Muro, pavimento o rack 19 "
• Dimensioni: 440 x 133 x 540 mm
• Peso: 45kg
• Certificazioni: UN38.3, IEC 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garanzia: 10 anni (soggetto alle condizioni del produttore)

Vantaggi del kit solare Deye 6kw con 2 10.24 kWh Batterie e pannelli Tongwei 630W

La differenza chiave di questa configurazione è la doppia conservazione. Insieme a 9,2kWH Utile, il sistema può tenere una buona parte della produzione di mezzogiorno e restituirla nel pomeriggio e la notte, che è il più consumando una casa. Questo è tradotto in a maggiore percentuale di autoconsumo e in meno energia acquistata dalla rete nelle ore più costose.

Altro potenza disponibile dalla batteria

Ogni tamburi Deye SE-G5.1 PRO-B supporta 100A di carico e scarico massimo. Con una singola unità, cioè il tetto del sistema; Con due in parallelo, la Banca raggiunge 200A e il limite diventa quello di inverter, di 135A. In pratica, il inverter può caricare quando surplus in eccesso e sostenere più consumi come il pompa di calore, il piastra di induzione o il forno. Inoltre, la distribuzione della corrente tra due moduli li rende più alleviati, vicino al 50A Consigliato per unità.

Un inverter pronto a gestire l'energia

La Deye SUN-6K-SG05LP1-UE è uno dei inverters ibrido riferimento monofasico nel mercato residenziale. Consentire il programma 6 slot per decidere quando caricare e quando scaricare la batteria, memorizzare una potenza da a generatore diesel e lavorare in parallelo con fino a 16 squadre. È conforme al regolamento sulla rete spagnolo RD 140 e UNE 217002.

Pannelli di tipo N-tipo bifacciali ad alta efficienza

La 12 moduli Tongwei TNC 2.0 combinare 132 cellule medie di tipo N con una costruzione vetro da 2,0 mm di vetro e uno scatola di connessione IP68. Il tuo coefficiente di temperatura del -0.28%/°C riduce le perdite in estate e il suo bifialità di 80 ± 5% permette di sfruttare la luce riflessa in tetti trasparenti o strutture per pavimenti, in alto 724W per pannello con guadagno posteriore del 15%. Tongwei garantisce il 87,40% del potere a 30 anni. Consultare altri poteri nella nostra sezione pannelli solari.

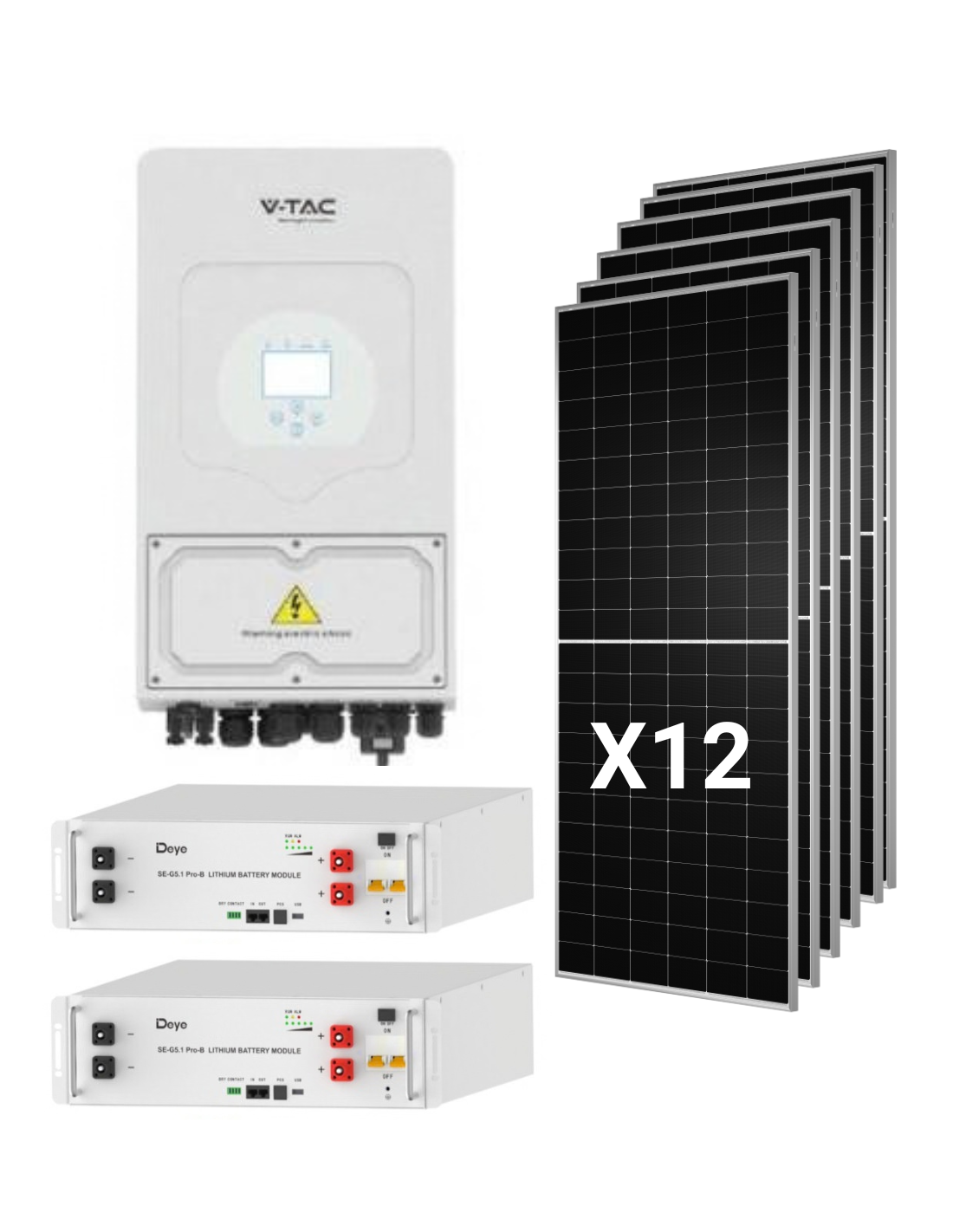

Contenuto del kit

• 1 x Inverter Ibrido Deye SUN-6K-SG05LP1-UE di 6.000W monofase.
• 12 x Pannello solare Tongwei TNC 2.0 TWMNH-66HD630 di 630W N-tipo bifacciale.
• 2 x batteria al litio Deye SE-G5.1 PRO-B di 5,12kwh (10,24kwh in totale). Ogni unità include seriale il cavo di collegamento a inverter 3U-Lpcable1500, il cavo parallelo 3U-Lbcable150 per unirsi a entrambe le batterie, cerca un rack da 19 ", , staffe di impilamento e staffe a muro con viti.

Su Tienda Solar hai anche strutture per pannelli solari per qualsiasi tipo di copertura e il resto del materiale elettrico per completare l'installazione.

Technical installation design

Collegamento dei pannelli: due corde di sei moduli

Insieme a 2 Mppt di una stringa ciascuno e una tensione di ingresso massima di 500V, i 12 pannelli sono distribuiti in 2 corde di 6 moduli in serie. Ogni stringa funziona 246,6V alla fine della massima potenza, all'interno della gamma MPPT di 150-425V, e la sua tensione in circuito aperto è 297V sotto condizioni di STC. Con temperatura delle cellule -10 ° C, applicando il coefficiente di VOC -0,24%/°C, la tensione sale ad alcuni 322V, con un ampio margine di sicurezza. Il totale della potenza FV, 7.560Wp, è sotto il top 7.800W ingresso massimo dello inverter.

Ogni mmp ha accettato 13A di operazione corrente, di fronte al 15,33A di impulsore del pannello. Nei momenti della massima irradianza il inverter tagliare leggermente la corrente, qualcosa di solito con moduli ad alta potenza e in cambio del sistema produce più in ore di luce deboli. Il flusso corrente del circuito corto del pannello (16,18A) è dentro 17 BIS per ingresso.

Quanta energia produce e quanto?

Come riferimento indicativo, con 5 ore di picco solare di media e prestazione globale di 80%, il generatore di 7,56kwp produrrebbe un po ' 30kwh al giorno della media annua. Le due batterie possono memorizzare 9,2kWH Utile, circa un terzo di quella produzione, per usarlo quando non c'è sole. Ad esempio, con un consumo di media notturna di 1kw, la batteria ne coprirebbe alcuni 9 ore. I valori reali dipendono da posizione, orientamento, inclinazione e abitudini di consumo; nel Blog Tienda Solar troverete le guide sviluppate da esperti per calcolare la tua installazione con precisione.

Battery assembly

Le due batterie possono pila sul pavimento con i supporti inclusi (fino a 4 altezze,), aspetta il muro o installarsi in a rack di 19 ". Ogni modulo misura 440 x 133 x 540 mm e pesare 45kg, quindi la somma impostata 90kg. Ho protezione IP20, quindi devono essere trovati all'interno, in uno spazio secco e ventilato.

In quali casi dovrebbe essere scelto questo kit?

Case con un sacco di consumi nel pomeriggio e la notte

Se in casa è cucinata, la lavatrice è posta o climatizzata quando non c'è il sole, il 10,24kwh lo stoccaggio consente di spostare l'energia a mezzogiorno a quelle ore e massimizza i risparmi.

Case che vogliono il supporto dei tribunali

Strada off-grid dello inverter, con twides di raddoppiare il loro potere nominale per 10 secondi, e la più grande capacità della batteria offre un'autonomia più ampia contro a meno che non sia possibile impossibili blackout o reti.

Installer che cercano una soluzione chiusa

Un sistema con componenti compatibili e configurazione convalidata consente di risparmiare tempo di progettazione. Se il tuo cliente ha bisogno di un'altra capacità o di potenza, rivedi tutto il nostro kit solari o combinare la squadra con gli altri inverters solare.

Domande frequenti (FAQ)

1. Che vantaggio due batterie 5.12 kWh hanno di fronte a uno?

Oltre alla duplicazione di energia immagazzinata 4,6kwh a 9,2kWH Utile, due batterie in parallelo ammettono 200A, di fronte al 100A di una singola unità. Questo è il modo in cui l'intero carico e lo scarico del inverter, di 135A, e ogni batteria funziona con meno sforzo.

2. Come sono le due batterie collegate tra loro e con il inverter?

Le batterie si connettono in parallelo con il cavo 3U-Lbcable150, che unisce la potenza e la comunicazione tra i moduli. Uno di loro si collega a inverter con il 3u-LPCAble Cable1500, e comunicazione con il inverter è fatto da Può o Rs485. Entrambi i cavi sono inclusi con ciascuna batteria.

3. Posso legalizzare il kit e compensare eccedenze?

Sì. La inverter è conforme alle normative di connessione di rete RD 140 e UNE 217002. Un programma di installazione autorizzato deve essere responsabile della legalizzazione e delle procedure con il distributore e la macchina di marketing per accogliere il risarcimento delle eccedenze.

4. Il kit funziona durante un blackout?

Sì. La inverter può funzionare isolato, alimentazione del consumo con pannelli e batterie e supporti twides di raddoppiare il loro potere nominale per 10 secondi. Insieme a 9,2kWH Utile, l'autonomia è chiaramente superiore a quella della versione con una sola batteria, anche se dipenderà sempre dal consumo e dallo stato di carico.

5. Posso aggiungere più batterie in futuro?

Sì. La gamma Deye SE-G5.1 PRO-B supporta fino a 32 unità in parallelo senza configurazione esterna e fino a 64 in totale (327kWh). Puoi iniziare con questi due ed espandere più tardi. Troverai più opzioni nella nostra categoria batterie al litio.

6. Che garanzia ha le attrezzature?

La pannelli Tongwei ho 12 anni di garanzia del prodotto e 30 anni di garanzia di energia lineare, il batterie Deye loro hanno 10 anni di garanzia e il inverter Deye insieme a 5 o 10 anni, secondo il sito di installazione finale, in base alla politica di ciascun produttore.

7. Quanta superficie di copertura ho bisogno?

Ogni pannello misura 2.382 x 1,134 mm, quindi i 12 moduli occupano alcuni 32m² di superficie utile, senza contare separazioni o corridoi. Il peso di ciascun modulo è 32,2kg e supporta i carichi di 5,400 PA davanti e 2.400 PA posteriore.
