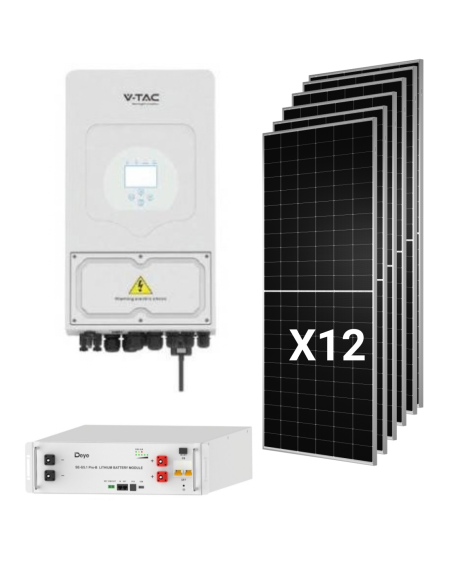

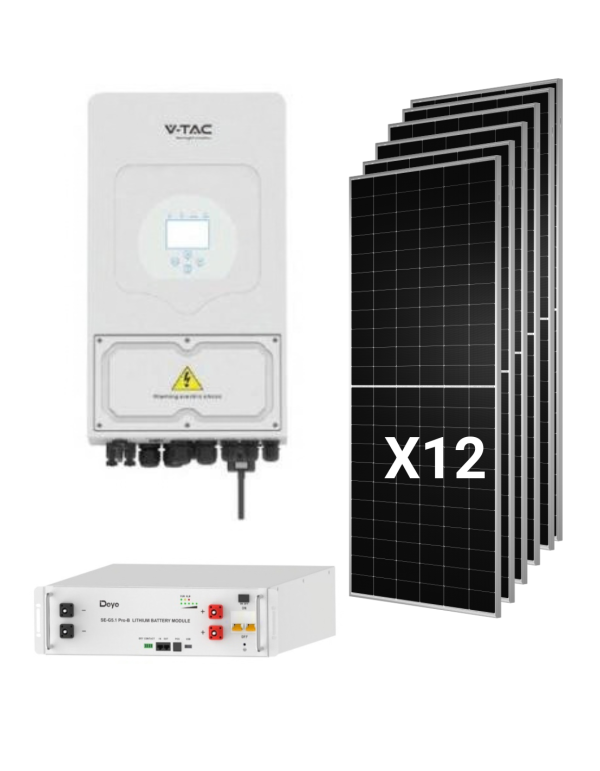

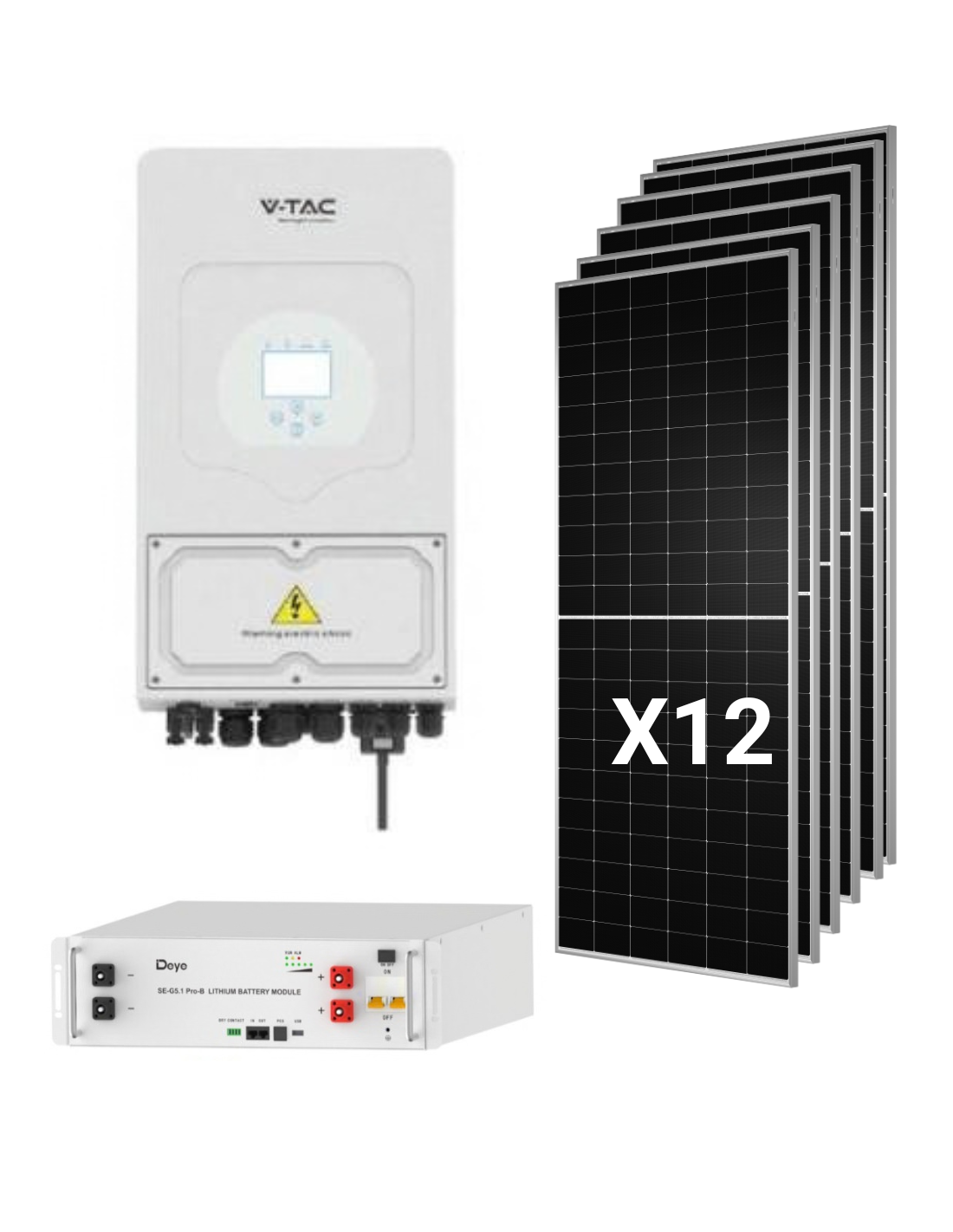

Kit solaire hybride Deye 6kw monophasé avec 12 panneaux Tongwei 630w et 5,12 kWh batterie

Caractéristiques techniques détaillées

Données système complètes

• Puissance photovoltaïque totale: 7,56kwp (12 x 630W)
• Puissance de sortie nominale AC: 6.000W
• Capacité de stockage: 5,12kWh Nomales / 4.6kWh utile
• Configuration des chaînes: 2 cordes de 6 panneaux
• Type de réseau: Monophasée 220 / 230V (L + N + PE)

Onduleurs Hybrides Deye SUN-6K-SG05LP1-UE

• Puissance AC Nominale (entrée / sortie:) 6.000W
• Puissance apparente maximale: 6.600VA
• Puissance de puissance en mode isolé: 2 fois le nominal pour 10 s
• Entrée maximale FV Puissance: 7.800W
• Tension FV entrée maximale: 500V
• Tension de départ: 125V
• Gamme de tension MPPT: 150-425V
• Voltage nominal FV: 370V
• Nombre de mppt / chaînes par MPPT: 2/1 + 1
• Courant de fonctionnement FV maximum: 13A + 13A
• Courant maximum du court-circuit: 17A + 17A
• Type de batterie compatible: Dirige-acide ou ion-lithium
• Gamme de tension de la batterie: 40-60V
• Courant de chargement / déchargement maximal: 135A
• Code nominal AC (entrée / sortie:) 27,3 / 26.1A
• Efficacité maximale: 97,6%
• Efficacité européenne: 96,5%
• Efficacité MPPT: plus de 99%
• Distorsion harmonique (THDI:) moins de 3%
• Facteur de puissance réglable: 0,8 inductif à 0,8 capacité
• Opération parallèle: jusqu'à 16 unités (sur la grille et hors réseau)
• Communication: RS485 / RS232 / PEUT
• Surveillance: GPRS / WiFi / Bluetooth / 4G / LAN (facultatif)
• Protection des surtensions: Type II à DC et AC
• Degré de protection: IP65
• Température de fonctionnement: de -40 à 60 ° C (réduction du pouvoir supérieur à 45 ° C)
• Le bruit: moins de 30 dB
• Réfrigération: Ventilation intelligente par air
• Topologie: Transformateur
• Dimensions: 330 x 580 x 232 mm
• Poids: 24,9kg
• Règlement sur le réseau: IEC 61727, CEI 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantie: 5 ou 10 ans, selon le lieu d'installation finale

Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630

• Puissance maximale (Pmax:) 630W
• Tension en circuit ouvert (COV:) 49,50V
• Courant de court-circuit (ISC:) 16,18A
• Tension au point de courant maximum (VMP:) 41,10V
• Courant au point de la puissance maximale (IMP:) 15,33A
• Efficacité du module: 23,3%
• Tolérance de l'alimentation: 0 à + 3%
• POWER BNPI (1000W / m² frontale + 135W / m² arrière:) 695,4W
• Puissance avec gain arrière de 5% / 15% / 25%: 661W / 724W / 787W
• Coefficient de corriminalité (Pmax:) 80 ± 5%
• Coefficient de température Pmax: -0,28%/°C
• Coefficient de température COV: -0,24%/°C
• Coefficient de température ISC: + 0,046%/°C
• Type de cellule: TNC N-type, 132 cellules de bas (6 x 22)
• Verre avant: 2,0 mm avec revêtement antireflétif, semi-poli
• Verre arrière: 2,0 mm semi-polie
• Cadre: Alliage d'aluminium anodisé
• Boîte de connexion: IP68, 3 diodes
• Section du câble: 4,0mm²
• Charge mécanique maximale: 5 400 PA Auton / 2.400 Ba Arrière
• Tension système maximale: 1.500V DC
• Fusible maximum en série: 30A
• Température de fonctionnement: de -40 à 70 ° C
• Dimensions: 2.382 x 1.134 x 30 mm
• Poids: 32,2kg
• Garantie de produit: 12 ans
• Garantie de puissance linéaire: 30 ans (1% la première année, 0,4% par an; 87,40% à 30 ans)

Batterie au lithium Deye SE-G5.1 PRO-B

• Chimie: LIFEPO4 (ferrophosphate de lithium), sans cobalt
• Capacité: 100Ah
• Tension nominale: 51,2V
• Plage de tension de fonctionnement: 43,2-57,6V
• Énergie nominale: 5,12kwh
• Énergie utile: 4,6kwh (90% DOD, 0,5C à 25 ° C)
• Courant recommandé de chargement / de décharge: 50A
• Courant de charge / décharge maximale: 100A
• Courant Pico (2 min, 25 ° C:) 150A
• Profondeur de téléchargement recommandé: 90%
• Durée de vie: plus de 6 000 cycles (25 ° C, 0.5C, 90% DOD, 70% EOL)
• Énergie accumulée: 16Mwh 70% eOL
• L'évolutivité: jusqu'à 64 unités en parallèle (327kwh), 32 sans configuration externe
• Communication: PEUT 2.0, RS485
• Température de charge: de 0 à 55 ° C (de -20 à 55 ° C avec chauffage en option)
• Température de sortie: de -20 à 55 ° C
• Degré de protection: IP20 (installation à l'intérieur)
• Assemblée: Mur, plancher ou rack 19 "
• Dimensions: 440 x 133 x 540 mm
• Poids: 45kg
• Certifications: UN38.3, CEI 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantie: 10 années (sous réserve des conditions du fabricant)

Avantages du kit solaire hybride Deye 6kw avec 12 panneaux Tongwei 630w et batterie de 5,12 kWh

Ce kit est conçu pour ceux qui recherchent un système de consommation de soi avec batteries compléter, avec des composants des fabricants de premier niveau déjà dimensionné pour travailler ensemble. Au lieu de combiner des équipements séparément et de vérification des comptabilités, vous recevez un ensemble dans lequel onduleur, générateur photovoltaïque et stockage ils s'intègrent dans la tension, le courant et la communication.

Le coeur du système est le onduleurs hybrides Deye SUN-6K-SG05LP1-UE, l'un des onduleurs hybride la plus installée monophatique sur le marché résidentiel. Gérer la production solaire, charger et décharger la batterie et échanger avec le réseau, avec 6 emplacements horaires programmables chargement et déchargement pour tirer parti des tarifs avec une discrimination temporelle. Répond aux normes de connexion réseau RD 140 et UNE 217002, entre autres, ce qui facilite sa légalisation en Espagne.

Les 12 modules Tongwei TNC 2.0 TWMNH-66HD630 fournir 7,56kwp avec la technologie N-type de cellule à moitié bivisiale. Votre coefficient de température de -0,28%/°C limit les pertes dans les mois de chaleur et sa construction verre de verre 2.0 mm à la fois chère renforce la durabilité contre l'humidité et les charges mécaniques (5 400 PA Auton / 2.400 Ba Arrière). Tongwei garantit un dégradation de 1% au cours de la première année et 0,4% par an ensuite, gardant la 87,40% du pouvoir à 30 ans. Merci à son bifialité de 80 ± 5%, chaque panneau peut atteindre 661W avec un gain arrière de 5% et 724W avec 15%, en fonction de la surface et de la hauteur de montage. Si vous voulez voir plus de modèles, consultez notre gamme de panneaux solaires.

Les tambours Deye SE-G5.1 PRO-B utiliser la chimie LIFEPO4 sans cobalt, avec Smart BMS cela équilibre les cellules et protège contre les surcharges et les températures extrêmes. Avec plus de 6 000 cycles et un performance énergétique accumulée de 16 mwh, c'est l'un des batteries de lithium avec la meilleure relation entre la vie utile et le prix en format 48V.

Que comprend ce kit solaire Deye?

• 1 x Onduleurs Hybrides Deye SUN-6K-SG05LP1-UE de 6.000W monophasé.
• 12 x Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630 de 630W Bifacial de type N.
• 1 x batterie au lithium Deye SE-G5.1 PRO-B de 5,12kwh, avec vos accessoires de série: câble de connexion à onduleur 3U-Lpcable1500 (1 500 mm, 4AWG + RJ45,), câble parallèle 3U-Lbcable150, , cherche 19 "rack, , supports d'empilement et supports muraux avec vis.

Si vous avez besoin de terminer l'installation Tienda Solar vous trouverez structures pour panneaux solaires pour la couverture plate, inclinée ou plancher, ainsi que le reste des composants électriques.

Dimensionnement et configuration du système

Configuration des chaînes recommandées: 2 x 6 panneaux

Les onduleur possède 2 MPPT avec 1 chaîne par MPPT, rang de MPPT de 150-425V et une tension maximale d'entrée 500V. La configuration optimale est 2 cordes de 6 séries en série:

• Tension en circuit ouvert par chaîne (STC:) 297V (6 x 49,50v.)
• Tension estimée dans le circuit opt à -10 ° C: environ 322V, calculé avec le coefficient de COV -0,24%/°C. Est bien en dessous de la limite de 500V.
• Tension de la puissance maximale par chaîne: 246,6V (6 x 41,10V), à l'intérieur de la fenêtre MPPT.
• Ratio DC / AC: 1,26 (7.560WP contre 6 000W nominaux), au-dessous de la admis FV Power à 7.800W.

La connexion des 12 panneaux dans une seule chaîne n'est pas possible: la tension en circuit ouvert (594V) dépasserait le maximum de la onduleur.

Panneaux et comportements actuels de MPPT

Le courant de puissance maximum du Tongwei 630w est 15,33A, alors que chaque MPPT onduleur faire marcher 13A. Au maximum d'heures d'irradiance la onduleur il limitera le courant de chaque chaîne à cette valeur, une découpe habituelle dans des systèmes avec des panneaux de puissance élevées compensés avec une plus grande production à de faibles heures d'irradiance, le matin, l'après-midi et l'hiver. Le courant de court-circuit en STC (16,18A) c'est dans le 17A admis par l'entrée.

Production estimée

La réelle production dépend de l'emplacement, de l'orientation, de l'inclinaison et des ombres. Comme référence, avec une moyenne de 5 heures de pic solaire et une performance globale du système de la 80%, le générateur de 7,56kwp produirait autour 30kww tous les jours de la moyenne annuelle. Est une estimation d'orientation: pour un calcul exact dans votre emplacement, consultez nos guides dans le Blog Tienda Solar, où nos experts expliquent étape par étape comment former une installation d'auto-consommation.

Stockage et extension de la batterie

Avec une seule batterie, le système a 5,12kWh Nominal (4,6 kWh utile), suffisant pour couvrir la consommation de nuit de base d'une maison (éclairage, réfrigérateur, routeur et basse consommation de consommation). Le courant de charge et de décharge est limité par la batterie à 100Ème maximum (50A). Le système est modulaires: vous pouvez ajouter plus d'unités SE-G5.1 PRO-B en parallèle (UP 32 sans configuration externe et 64 au total) et profitez du courant de charge maximum de la onduleur, de 135A.

Pour qui est ce kit?

Maisons unifamiliales avec fourniture monophasée

Est le choix idéal pour les maisons avec une consommation moyenne à haute, la climatisation ou une pompe à chaleur, ce qui leur souhaite réduire et stocker des excédents d'utilisation la nuit.

Logement avec des coupes d'alimentation ou des zones sans rouge

Grâce à son opération sur la grille et hors réseau, à puissance de puissance de double nominal pendant 10 secondes et à la possibilité de stocker l'énergie d'un générateur diesel, le kit conserve l'approvisionnement en installations rurales ou avec un réseau instable.

Installateurs professionnels

Un kit avec des composants compatibles, une documentation technique complète et une configuration de chaînes déjà validées réduit le temps de conception et de budget. Si vous recherchez d'autres pouvoirs ou combinaisons, examinez notre catégorie de kits solaires.

Foire aux questions (FAQ)

1. Puis-je connecter ce kit au contenu et compenser le surplus?

Oui. Les onduleur Deye SUN-6K-SG05LP1-UE est une onduleurs hybrides avec une connexion réseau conforme à la réglementation espagnole RD 140 et UNE 217002. Pour accueillir la compensation des excédents, un installateur agréé doit légaliser l'installation et le traiter avec le distributeur et votre machine de marketing.

2. Le kit fonctionne-t-il toujours pendant une coupe de lumière?

Oui. Les onduleur peut travailler sur mode isolé (hors réseau) nourrir la consommation avec l'énergie des panneaux et de la batterie et des supports tiances de double puissance nominale pendant 10 secondes pour démarrage de démarrage et de compresseur. L'autonomie dépendra de la consommation et de la charge de la batterie à cette époque.

3. Comment les 12 panneaux Tongwei se connectent-ils à onduleur?

La configuration recommandée est 2 cordes de 6 séries en série, un pour chaque mppt. Chaque chaîne fonctionne pour certains 246,6V au point de la puissance maximale et ne dépasse pas la 322V en circuit ouvert avec des températures de -10 ° C, qui laisse une large marge par rapport à la limite de 500V du onduleur.

4. Puis-je élargir la capacité de la batterie plus tard?

Oui. Les tambours Deye SE-G5.1 PRO-B il est modulaire et admet jusqu'à 64 unités en parallèle (327kwh). Le plus habituel dans le logement est de passer à 2 ou 3 modules (10,24 kWh ou 15,36 kWh) couvrir toute la nuit. Vous pouvez voir des modèles plus compatibles dans notre section de batteries de lithium.

5. Quelles garanties les composants ont-ils?

Les panneaux Tongwei avoir 12 ans de garantie de produit et 30 ans de garantie de puissance linéaire. Les tambours Deye possède garantie de 10 ans, et le onduleur Deye avec 5 ou 10 ans, en fonction du site d'installation final, selon la politique de garantie du fabricant.

6. Puis-je connecter un générateur diesel au système?

Oui. Les onduleur permet de conserver dans la batterie, la puissance d'un générateur diesel, une fonction très utile dans des maisons isolées ou dans des zones fréquentes. Admet également couplage AC pour intégrer une installation photovoltaïque existante avec un onduleur réseaux.

7. Quel espace et quelle structure ai-je besoin pour les panneaux?

Chaque membre du comité mesure 2.382 x 1.134 mm et peser 32,2kg, alors les 12 modules occupent certains 32m² de surface de collecte, sans compter les séparations. Vous aurez besoin de certains structures pour panneaux solaires convient à votre type de couverture et au vent et à la charge de neige de votre région.
