Kit Solar Híbrido Deye 6kW Monofásico con 12 Paneles Tongwei 630W y 2 Baterías 5,12kWh

Características Técnicas Detalladas

Datos del sistema completo

• Potencia fotovoltaica total: 7,56kWp (12 x 630W)
• Potencia nominal de salida AC: 6.000W
• Capacidad de almacenamiento: 10,24kWh nominales / 9,2kWh útiles (2 x 5,12kWh)
• Corriente máxima del banco de baterías: 200A (limitada a 135A por el inversor)
• Configuración de strings: 2 strings de 6 paneles
• Tipo de red: Monofásica 220/230V (L+N+PE)

Inversor híbrido Deye SUN-6K-SG05LP1-EU

• Potencia nominal AC (entrada/salida): 6.000W
• Potencia aparente máxima: 6.600VA
• Potencia pico en modo aislado: 2 veces la nominal durante 10 s
• Potencia FV máxima de entrada: 7.800W
• Tensión FV máxima de entrada: 500V
• Tensión de arranque: 125V
• Rango de tensión MPPT: 150-425V
• Tensión FV nominal: 370V
• Número de MPPT / strings por MPPT: 2 / 1+1
• Corriente FV máxima de operación: 13A + 13A
• Corriente máxima de cortocircuito FV: 17A + 17A
• Tipo de batería compatible: Plomo-ácido o ion-litio
• Rango de tensión de batería: 40-60V
• Corriente máxima de carga/descarga: 135A
• Corriente nominal AC (entrada/salida): 27,3A / 26,1A
• Eficiencia máxima: 97,6%
• Eficiencia europea: 96,5%
• Eficiencia MPPT: más del 99%
• Distorsión armónica (THDi): menos del 3%
• Factor de potencia ajustable: 0,8 inductivo a 0,8 capacitivo
• Funcionamiento en paralelo: hasta 16 unidades (on-grid y off-grid)
• Comunicación: RS485 / RS232 / CAN
• Monitorización: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Protección contra sobretensiones: Tipo II en DC y AC
• Grado de protección: IP65
• Temperatura de funcionamiento: de -40 a 60 °C (reducción de potencia por encima de 45 °C)
• Ruido: menos de 30dB
• Refrigeración: Ventilación inteligente por aire
• Topología: Sin transformador
• Dimensiones: 330 x 580 x 232 mm
• Peso: 24,9kg
• Normativa de red: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantía: 5 o 10 años, según el lugar de instalación final

Panel solar Tongwei TNC 2.0 TWMNH-66HD630

• Potencia máxima (Pmax): 630W
• Tensión en circuito abierto (Voc): 49,50V
• Corriente de cortocircuito (Isc): 16,18A
• Tensión en el punto de máxima potencia (Vmp): 41,10V
• Corriente en el punto de máxima potencia (Imp): 15,33A
• Eficiencia del módulo: 23,3%
• Tolerancia de potencia: 0 a +3%
• Potencia BNPI (1000W/m² frontal + 135W/m² trasera): 695,4W
• Potencia con ganancia trasera del 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de bifacialidad (Pmax): 80±5%
• Coeficiente de temperatura de Pmax: -0,28%/°C
• Coeficiente de temperatura de Voc: -0,24%/°C
• Coeficiente de temperatura de Isc: +0,046%/°C
• Tipo de célula: TNC N-type, 132 medias células (6 x 22)
• Vidrio frontal: 2,0 mm con recubrimiento antirreflectante, semitemplado
• Vidrio trasero: 2,0 mm semitemplado
• Marco: Aleación de aluminio anodizado
• Caja de conexiones: IP68, 3 diodos
• Sección de cable: 4,0mm²
• Carga mecánica máxima: 5.400 Pa frontal / 2.400 Pa trasera
• Tensión máxima del sistema: 1.500V DC
• Fusible máximo en serie: 30A
• Temperatura de funcionamiento: de -40 a 70 °C
• Dimensiones: 2.382 x 1.134 x 30 mm
• Peso: 32,2kg
• Garantía de producto: 12 años
• Garantía de potencia lineal: 30 años (1% el primer año, 0,4% anual; 87,40% a los 30 años)

Batería de litio Deye SE-G5.1 Pro-B (2 unidades, datos por módulo)

• Química: LiFePO4 (litio ferrofosfato), sin cobalto
• Capacidad: 100Ah
• Tensión nominal: 51,2V
• Rango de tensión de operación: 43,2-57,6V
• Energía nominal: 5,12kWh
• Energía útil: 4,6kWh (90% DoD, 0,5C a 25 °C)
• Corriente de carga/descarga recomendada: 50A
• Corriente de carga/descarga máxima: 100A
• Corriente pico (2 min, 25 °C): 150A
• Profundidad de descarga recomendada: 90%
• Vida útil: más de 6.000 ciclos (25 °C, 0,5C, 90% DoD, 70% EOL)
• Energía acumulada: 16MWh al 70% EOL
• Escalabilidad: hasta 64 unidades en paralelo (327kWh), 32 sin configuración externa
• Comunicación: CAN 2.0, RS485
• Temperatura de carga: de 0 a 55 °C (de -20 a 55 °C con calefacción opcional)
• Temperatura de descarga: de -20 a 55 °C
• Grado de protección: IP20 (instalación en interior)
• Montaje: Pared, suelo o rack de 19"
• Dimensiones: 440 x 133 x 540 mm
• Peso: 45kg
• Certificaciones: UN38.3, IEC 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantía: 10 años (sujeta a las condiciones del fabricante)

Beneficios del Kit Solar Deye 6kW con 2 Baterías de 10,24kWh y Paneles Tongwei 630W

La diferencia clave de esta configuración es el doble de almacenamiento. Con 9,2kWh útiles, el sistema puede guardar buena parte de la producción del mediodía y devolverla por la tarde y la noche, que es cuando más consume una vivienda. Esto se traduce en un mayor porcentaje de autoconsumo y en menos energía comprada a la red en las horas más caras.

Más potencia disponible desde la batería

Cada batería Deye SE-G5.1 Pro-B admite 100A de carga y descarga máxima. Con una sola unidad, ese es el techo del sistema; con dos en paralelo, el banco llega a 200A y el límite pasa a ser el del inversor, de 135A. En la práctica, el inversor puede cargar a su máxima corriente cuando sobran excedentes y sostener durante más tiempo consumos altos como la bomba de calor, la placa de inducción o el horno. Además, repartir la corriente entre dos módulos los hace trabajar más desahogados, cerca de los 50A recomendados por unidad.

Un inversor preparado para gestionar la energía

El Deye SUN-6K-SG05LP1-EU es uno de los inversores híbridos monofásicos de referencia en el mercado residencial. Permite programar 6 franjas horarias para decidir cuándo cargar y cuándo descargar la batería, almacenar energía de un generador diésel y funcionar en paralelo con hasta 16 equipos. Cumple la normativa española de conexión a red RD 140 y UNE 217002.

Paneles N-type bifaciales de alta eficiencia

Los 12 módulos Tongwei TNC 2.0 combinan 132 medias células N-type con una construcción vidrio-vidrio de 2,0 mm y una caja de conexiones IP68. Su coeficiente de temperatura de -0,28%/°C reduce las pérdidas en verano, y su bifacialidad del 80±5% permite aprovechar la luz reflejada en cubiertas claras o instalaciones en suelo, hasta 724W por panel con un 15% de ganancia trasera. Tongwei garantiza el 87,40% de la potencia a los 30 años. Consulta otras potencias en nuestra sección de placas solares.

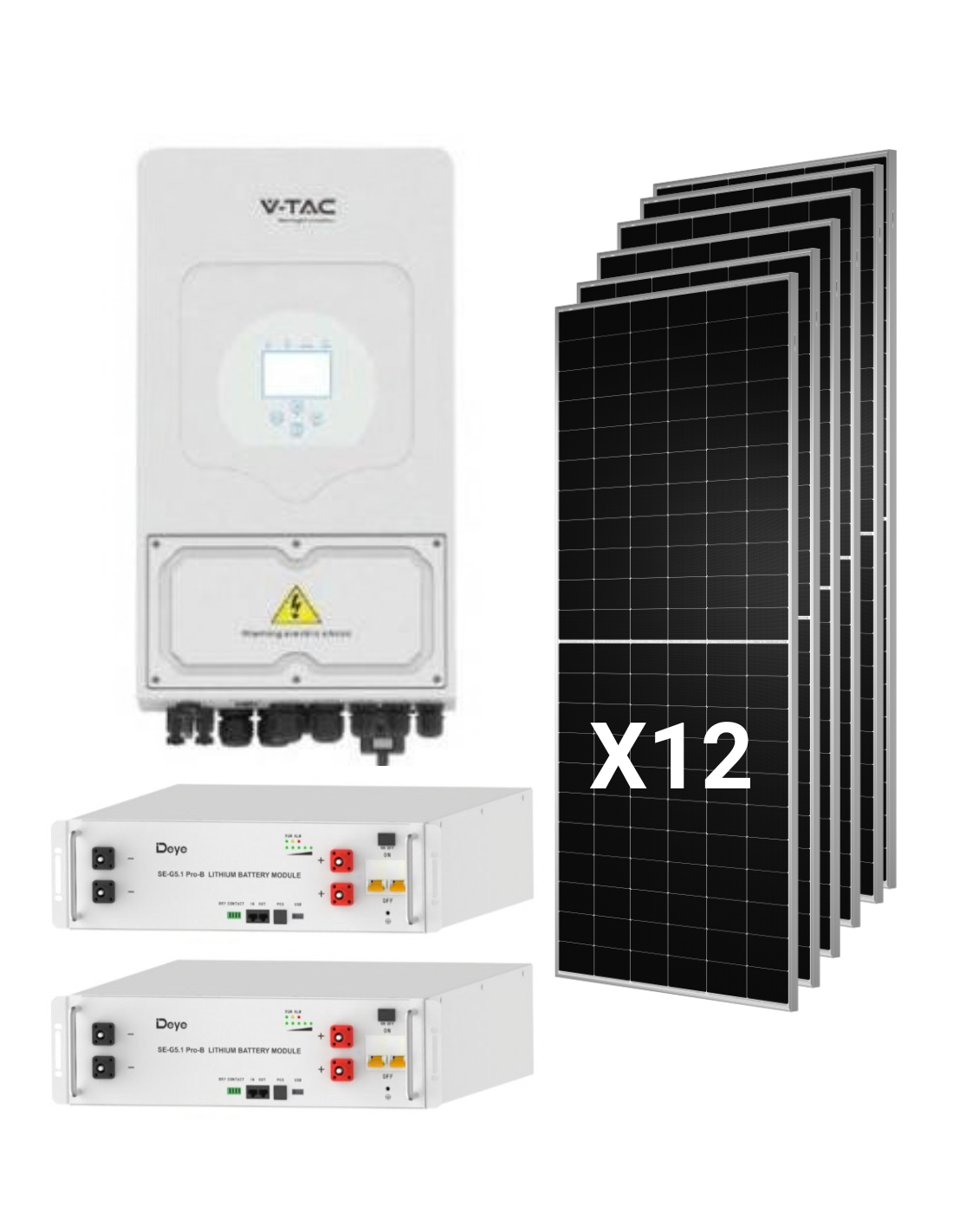

Contenido del kit

• 1 x Inversor híbrido Deye SUN-6K-SG05LP1-EU de 6.000W monofásico.
• 12 x Panel solar Tongwei TNC 2.0 TWMNH-66HD630 de 630W N-type bifacial.
• 2 x Batería de litio Deye SE-G5.1 Pro-B de 5,12kWh (10,24kWh en total). Cada unidad incluye de serie el cable de conexión al inversor 3U-LPCable1500, el cable de paralelo 3U-LBCable150 para unir ambas baterías, orejetas para rack de 19", soportes de apilado y soportes de pared con tornillería.

En Tienda Solar dispones también de estructuras para paneles solares para cualquier tipo de cubierta y del resto de material eléctrico para completar la instalación.

Diseño técnico de la instalación

Conexión de los paneles: dos strings de seis módulos

Con 2 MPPT de un string cada uno y una tensión máxima de entrada de 500V, los 12 paneles se reparten en 2 strings de 6 módulos en serie. Cada string trabaja a 246,6V en el punto de máxima potencia, dentro del rango MPPT de 150-425V, y su tensión en circuito abierto es de 297V en condiciones STC. Con -10 °C de temperatura de célula, aplicando el coeficiente de Voc de -0,24%/°C, la tensión sube a unos 322V, con amplio margen de seguridad. La potencia FV total, 7.560Wp, queda por debajo de la entrada máxima admitida de 7.800W del inversor.

Cada MPPT acepta hasta 13A de corriente de operación, frente a los 15,33A de Imp del panel. En los momentos de máxima irradiancia el inversor recorta ligeramente la corriente, algo habitual con módulos de alta potencia, y a cambio el sistema rinde más en las horas de luz débil. La corriente de cortocircuito STC del panel (16,18A) queda dentro de los 17A por entrada.

¿Cuánta energía produce y cuánta almacena?

Como referencia orientativa, con 5 horas solares pico de media y un rendimiento global del 80%, el generador de 7,56kWp produciría unos 30kWh al día de media anual. Las dos baterías pueden almacenar 9,2kWh útiles, aproximadamente un tercio de esa producción, para usarla cuando no hay sol. Por ejemplo, con un consumo nocturno medio de 1kW, la batería cubriría unas 9 horas. Los valores reales dependen de la ubicación, la orientación, la inclinación y los hábitos de consumo; en el Blog de Tienda Solar encontrarás guías elaboradas por expertos para calcular tu instalación con precisión.

Montaje de las baterías

Las dos baterías pueden apilarse en el suelo con los soportes incluidos (hasta 4 alturas), colgarse en pared o instalarse en un rack de 19". Cada módulo mide 440 x 133 x 540 mm y pesa 45kg, por lo que el conjunto suma 90kg. Tienen protección IP20, así que deben ubicarse en interior, en un espacio seco y ventilado.

¿En qué casos conviene elegir este kit?

Hogares con mucho consumo por la tarde y la noche

Si en tu casa se cocina, se pone la lavadora o se climatiza cuando ya no hay sol, los 10,24kWh de almacenamiento te permiten trasladar la energía del mediodía a esas horas y maximizar el ahorro.

Viviendas que quieren respaldo ante cortes

El modo off-grid del inversor, con picos del doble de su potencia nominal durante 10 segundos, y la mayor capacidad de batería ofrecen una autonomía más amplia frente a apagones o redes inestables.

Instaladores que buscan una solución cerrada

Un sistema con componentes compatibles y configuración validada ahorra tiempo de diseño. Si tu cliente necesita otra capacidad o potencia, revisa todos nuestros kits solares o combina el equipo con otros inversores solares.

Preguntas Frecuentes (FAQ)

1. ¿Qué ventaja tienen dos baterías de 5,12kWh frente a una sola?

Además de duplicar la energía almacenada, de 4,6kWh a 9,2kWh útiles, dos baterías en paralelo admiten hasta 200A, frente a los 100A de una sola unidad. Así se aprovecha toda la corriente de carga y descarga del inversor, de 135A, y cada batería trabaja con menos esfuerzo.

2. ¿Cómo se conectan las dos baterías entre sí y con el inversor?

Las baterías se conectan en paralelo con el cable 3U-LBCable150, que une la potencia y la comunicación entre módulos. Una de ellas se conecta al inversor con el cable 3U-LPCable1500, y la comunicación con el inversor se realiza por CAN o RS485. Ambos cables vienen incluidos con cada batería.

3. ¿Puedo legalizar el kit y compensar excedentes?

Sí. El inversor cumple la normativa de conexión a red RD 140 y UNE 217002. Un instalador autorizado debe encargarse de la legalización y de los trámites con la distribuidora y la comercializadora para acogerte a la compensación de excedentes.

4. ¿Funciona el kit durante un apagón?

Sí. El inversor puede trabajar en modo aislado, alimentando los consumos con los paneles y las baterías, y soporta picos del doble de su potencia nominal durante 10 segundos. Con 9,2kWh útiles, la autonomía es claramente superior a la de la versión con una sola batería, aunque siempre dependerá del consumo y del estado de carga.

5. ¿Puedo añadir más baterías en el futuro?

Sí. La gama Deye SE-G5.1 Pro-B admite hasta 32 unidades en paralelo sin configuración externa y hasta 64 en total (327kWh). Puedes empezar con estas dos y ampliar más adelante. Encontrarás más opciones en nuestra categoría de baterías de litio.

6. ¿Qué garantía tienen los equipos?

Los paneles Tongwei tienen 12 años de garantía de producto y 30 años de garantía de potencia lineal, las baterías Deye cuentan con 10 años de garantía y el inversor Deye con 5 o 10 años, según el lugar de instalación final, conforme a la política de cada fabricante.

7. ¿Cuánta superficie de cubierta necesito?

Cada panel mide 2.382 x 1.134 mm, por lo que los 12 módulos ocupan unos 32m² de superficie útil, sin contar separaciones ni pasillos. El peso de cada módulo es de 32,2kg y soportan cargas de 5.400 Pa frontal y 2.400 Pa trasera.
