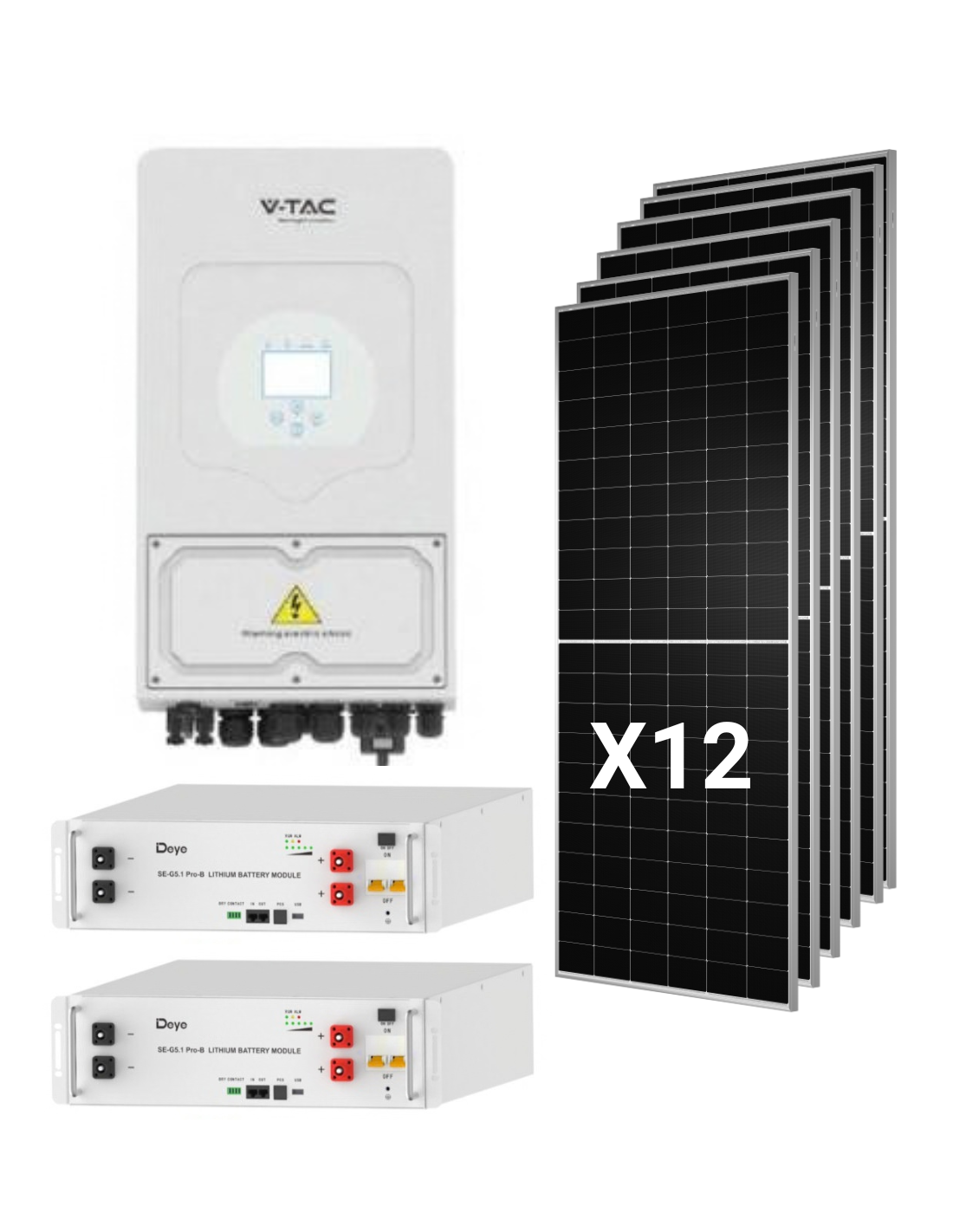

Hybrid Solar Kit Deye 6kw Einphasig mit 12 Panels Tongwei 630W und 2 Batterien 5,12 kWh

Detaillierte technische Eigenschaften

Vollständige Systemdaten

• Totale Photovoltaik-Leistung: 7,56kwp (12 x 630W)
• Nominalausgangsleistung AC: 6.000W
• Speicherkapazität: 10.24kWh Nomales / 9,2kWh nützlich (2 x 5,12 kWh)
• Maximaler Strom der Batteriebank: 200A begrenzt 135A für ihn wechselrichter)
• Saiten-Konfiguration: 2 saiten von 6 paneelen
• Art des Netzwerks: Einphasig 220 / 230V (L + N + PE)

Hybrid-Wechselrichter Deye SUN-6K-SG05LP1-EU

• Nennwechselspannung (Eingabe / ausgabe:) 6.000W
• Maximal scheinbare Leistung: 6.600VA
• Leistungsspitze im isolierten Modus: 2 mal das nominale für 10 s
• Maximaler Eintritt FV-Leistung: 7.800W
• Spannung der FV-Maximaleingabe: 500V
• Startspannung: 125V
• MPPT-Spannungsbereich: 150-425V
• Nominale FV-Spannung: 370V
• Anzahl der MPPT / saiten von MPPT: 2/1 + 1
• Maximaler FV-Betriebstrom: 13A + 13A
• Maximaler Kurzschlussstrom: 17A + 17A
• Art der kompatiblen Batterie: Blei-Säure oder Ionenlithium
• Batteriespannungsbereich: 40-60V
• Maximales Laden / entladen strom: 135A
• Nominalstrom AC (Eingabe / ausgabe:) 27,3 / 26.1A
• Maximum efficiency: 97,6%
• Europäische Effizienz: 96,5%
• MPPT-Effizienz: mehr als 99%
• Harmonische Verzerrung (THDI:) weniger als 3%
• Einstellbarer Leistungsfaktor: 0.8 induktiv auf 0,8 kapazitiv
• Parallelbetrieb: bis zu 16 einheiten (on-grid und off-grid)
• Kommunikation: RS485 / RS232 / DOSE
• Überwachung: GPRS / WIFI / Bluetooth / 4G / LAN (optional)
• Überspannungsschutz: Typ II in DC und AC
• Schutzart: IP65
• Betriebstemperatur: von -40 bis 60 ° C (verringerung der Leistung über 45 ° C)
• Lärm: weniger als 30 dB
• Kühlung: Intelligente Belüftung durch Luft
• Topologie: Transformator
• Maße: 330 x 580 x 232 mm
• Gewicht: 24,9kg
• Netzwerkvorschriften: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantie: 5 oder 10 jahre, gemäß dem ort der endgültigen installation

Solarpanel Tongwei TNC 2.0 Twmnh-66HD630

• Maximale Leistung (PMAX:) 630W
• Spannung im Freikreis (VOC:) 49,50V
• Kurzschlussstrom (ISC:) 16,18A
• Spannung am maximalen Power Point (VMP:) 41,10V
• Strom am Punkt der maximalen Leistung (Imp:) 15,33A
• Effizienz des Moduls: 23,3%
• Leistungstoleranz: 0 bis + 3%
• Power BNPI (1000w / m² Frontal + 135W / m² hinten:) 695,4W
• Macht mit Heckgewinn von 5% / 15% / 25%: 661W / 724W / 787W
• Brillialitätskoeffizient (PMAX:) 80 ± 5%
• PMAX Temperaturkoeffizient: -0,28%/°C
• VOC-Temperaturkoeffizient: -0,24%/°C
• ISC-Temperaturkoeffizient: + 0,046%/°C
• Art der Zelle: TNC N-typ, 132 strümpfezellen (6 x 22)
• Frontglas: 2,0 mm mit antireflektierender beschichtung, halbpoliert
• Hinterglas: 2,0 mm halbpoliert
• Rahmen: Eloxierte Aluminiumlegierung
• Anschlussbox: IP68, 3 Dioden
• Kabelabschnitt: 4,0mm²
• Maximum mechanical load: 5.400 Pa Front / 2.400 BA Heck
• Maximale Systemspannung: 1.500V DC
• Maximale Sicherung in Reihe: 30A
• Betriebstemperatur: von -40 bis 70 ° C
• Maße: 2.382 x 1,134 x 30 mm
• Gewicht: 32,2kg
• Produktgarantie: 12 jahre
• Lineare Energiegarantie: 30 jahre (1% im ersten jahr, 0,4% pro jahr; 87.40% in 30 jahren)

Lithiumbatterie Deye SE-G5.1 PRO-B (2 Einheiten, Daten pro Modul)

• Chemie: LiFepo4 (Lithiumferrophosphat) ohne Kobalt
• Kapazität: 100Ah
• Nennspannung: 51,2V
• Betriebsspannungsbereich: 43,2-57,6V
• Nominale Energie: 5,12kwh
• Nützliche Energie: 4,6kwh (90% DOD, 0,5C bei 25 ° C)
• Empfohlener Belastung / entladungsstrom: 50A
• Laststrom / maximaler entlastung: 100A
• Pico-Strom (2 min, 25 ° C:) 150A
• Tiefe von empfohlenen Download: 90%
• Alter: mehr als 6.000 zyklen (25 ° C, 0,5 c, 90% DOD, 70% EOL)
• Kumulierte Energie: 16Mwh 70% eOL
• Skalierbarkeit: bis zu 64 Einheiten parallel (327 kWh), 32 ohne externe konfiguration
• Kommunikation: KANN 2.0, RS485
• Ladungstemperatur: von 0 bis 55 ° C (von -20 bis 55 ° C mit optionaler Heizung)
• Entladungstemperatur: von -20 bis 55 ° C
• Schutzart: IP20 (installation in innenräumen)
• Montage: Wand, Boden oder Rack 19 "
• Maße: 440 x 133 x 540 mm
• Gewicht: 45kg
• Zertifizierungen: UN38.3, IEC 62619, EG, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantie: 10 jahre (vorbehaltlich der bedingungen des herstellers)

Vorteile des Solar-Kits Deye 6kw mit 2 10.24 kWh-Batterien und Tongwei 630W-Panels

Die Schlüsseldifferenz dieser Konfiguration ist das doppelte lagerung. Mit 9,2kwh nützlich, das System kann einen guten Teil der Mittagsproduktion halten und am Nachmittag und in der Nacht zurückgeben, was ein Zuhause verbraucht. Dies wird in ein übersetzt größerer prozentsatz des selbstverbrauchs in weniger energie, die aus dem netzwerk gekauft wird in den teuersten stunden.

Mehr Leistung von der Batterie zur Verfügung

Jeder trommeln Deye SE-G5.1 Pro-B unterstützt 100A beladung und maximaler Entladung. Mit einer einzigen Einheit, das ist das Dach des Systems; Die Bank erreicht mit zwei parallelen 200A und das limit wird der von wechselrichter, von 135A. In der Praxis der wechselrichter können aufladen wenn überschüsse überschüssigen und längere verbrauchszüge wie die hitzepumpe, das induktionsplatte oder die backofen. Darüber hinaus lässt sie die Verteilung des Stroms zwischen zwei Modulen erleichtert, nahe an der 50A empfohlen pro Einheit.

Ein wechselrichter bereit, um energie zu bewältigen

Die Deye SUN-6K-SG05LP1-EU ist einer der wechselrichter hybrid monophasische Referenz auf dem Wohnmarkt. Programmieren 6 slots um zu entscheiden, wann zum laden und wann die batterie heruntergeladen werden soll, speichern sie eine macht von a dieselgenerator und arbeiten parallel mit bis zu 16 teams. Entspricht der spanischen Netzwerkregulierung RD 140 und UNE 217002.

Hohe Effizienz Bifacial N-Typ-Panels

Die 12 module Tongwei TNC 2.0 kombinieren 132 durchschnittliche N-Typ-Zellen mit einer konstruktion 2,0 mm glasglas und eine iP68-Anschlusskasten. Euer eure temperaturkoeffizient von -0,28%/°C reduziert verluste im sommer und sein bifilifizität von 80 ± 5% es ermöglicht es, das in klare dächer oder bodeneinrichtungen reflektierte licht zu nutzen 724W pro Panel mit 15% Heckverstärkung. Tongwei garantiert das 87.40% der macht in 30 jahren. Fragen Sie andere Befugnisse in unserem Abschnitt solarplatten.

Kit-Inhalt

• 1 x Hybrid-Wechselrichter Deye SUN-6K-SG05LP1-EU von 6.000W einphasige.
• 12 x Solarpanel Tongwei TNC 2.0 TwmnH-66HD630 von 630W N-typ bifacial.
• 2 x Lithium-Batterie Deye SE-G5.1 Pro-B von 5,12kwh (10,24kwh insgesamt). Jede Einheit umfasst serielle verbindungskabel zu wechselrichter 3U-Lpcable1500, das 3u-Lbcable parallel cable150 so beitreten sie beide batterien, sucht nach 19 "rack, , stapeln von klammern und wandhalterungen mit schrauben.

Auf Tienda Solar sie haben auch strukturen für sonnenkollektoren für jede art von abdeckung und der rest des elektrischen materials, um die installation abzuschließen.

Technisches Installationsdesign

Anschließen der Paneele: Zwei Saiten von sechs Modulen

Mit 2 MPPT von einer Zeichenfolge jeweils und eine maximale eintrittsspannung von 500V, die 12 paneele werden in verteilt 2 saiten von 6 modulen in reihe. Jede Zeichenfolge funktioniert 246,6V am Punkt maximaler Leistung innerhalb des MPPT-Bereichs von 150-425V, und seine spannung im offenen kreislauf ist 297V unter STC-Bedingungen. Mit -10 ° C Zelltemperatur, Anwenden des VOC-Koeffizienten -0,24%/°C, die spannung geht bis zu einigen 322V, mit einem breiten Sicherheitsrand. Die gesamte FV-Leistung, 7.560Wp, liegt es unter der top 7.800w Maximaler Eingang von der wechselrichter.

Jedes MPPT akzeptiert 13A des betriebsstroms vor dem 15,33A von dem Panel. In den Momenten der maximalen Bestrahlung wechselrichter schneiden Sie leicht den Strom, etwas, das üblich mit Hochleistungsmodulen üblich ist, und in Austausch ergibt sich das System in schwacher Lichtstunden. Der Kurzschlussstromstrom der Platte (16,18A) es ist in der 17A pro eingang.

Wie viel Energie produziert es und wie viel?

Als indikativer Referenz mit 5 stunden sonnenspitze des durchschnitts und einer globalen leistung von 80%, der generator von 7,56kwp würde einige produzieren 30 kWh am Tag der durchschnittlichen jährlichen. Die beiden Batterien können speichern 9,2kwh nützlich, etwa ein drittel dieser produktion, um es zu benutzen, wenn es keine Sonne gibt. Zum Beispiel mit einem mittleren Nachtverbrauch von 1kw, die batterie würde einige abdecken 9 stunden. Reale Werte hängen von Ort, Orientierung, Neigung und Verbrauchsgewohnheiten ab; in dem Blog Tienda Solar sie finden guides, die von experten entwickelt wurden, um ihre installation mit präzision zu berechnen.

Batteriebaugruppe

Die beiden Batterien können stapel auf dem boden mit den inklusiven der unterstützt (bis zu 4 höhen,), an der wand hängen oder installieren sie sich in einem rack von 19 ". Jedes Modulmaßnahmen 440 x 133 x 540 mm und wiegen 45kg, also die set-summe 90kg. Verfügen über iP20-Schutz, also müssen sie sich in einem trockenen und belüfteten raum in innenräumen befinden.

In welchen Fällen sollte dieses Kit ausgewählt werden?

Häuser mit viel Konsum am Nachmittag und der Nacht

Wenn es in Ihrem Haus gekocht ist, wird die Waschmaschine platziert oder klimatisiert, wenn keine Sonne vorhanden ist, die 10,24kwh lagern erlaubt ihnen, die energie in diesen stunden an mittag zu bewegen und ersparnis maximieren.

Häuser, die Gerichte unterstützen möchten

Art und Weise off-gitter von der wechselrichter, mit twicts von doppelt soweit sie sind 10 sekunden lang, und die größte batteriekapazität bietet eine breitere autonomie, nur wenn blackouts oder netzwerke nicht möglich ist.

Installateure suchen eine geschlossene Lösung

Ein System mit kompatiblen Komponenten und validierter Konfiguration speichert die Designzeit. Wenn Ihr Kunde eine andere Kapazität oder Leistung benötigt, überprüfen Sie alle sonnenkits oder kombinieren sie das team mit anderen wechselrichter solar.

Häufig gestellte Fragen (FAQ)

1. Welchen Vorteil haben zwei 5,12 kWh-Batterien vor einem?

Neben der Duplizierung gespeicherter Energie 4,6kwh nach 9,2kwh nützlich, zwei batterien parallel zugeben 200A, vor dem 100A einer einzelnen Einheit. So ist die gesamte Lade- und Entladung der wechselrichter, von 135A, und jeder akku arbeitet mit weniger aufwand.

2. Wie sind die beiden Batterien miteinander verbunden und mit dem wechselrichter?

Die Batterien verbinden sich parallel mit dem 3u-LBCABLE150 Kabel, das vereint die Leistung und Kommunikation zwischen Modulen. Einer von ihnen verbindet sich mit wechselrichter mit dem 3u-LPCABLE Kabel1500, und kommunikation mit der wechselrichter es wird von gemacht von Kann oder rs485. Beide Kabel sind bei jeder Batterie enthalten.

3. Kann ich das Kit legalisieren und Überschüsse kompensieren?

Ja. Die wechselrichter entspricht den netzwerkverbindungsvorschriften RD 140 und UNE 217002. Ein autorisiertes Installationsprogramm muss für Legalisierung und Verfahren mit dem Händler und dem Marketinggerät verantwortlich sein, um die Entschädigung der Überschüsse begrüßen zu dürfen.

4. Funktioniert das Kit während eines Blackouts?

Ja. Die wechselrichter kann arbeiten isoliert, fütterung des verbrauchs mit paneelen und batterien und unterstützung twicts von doppelt soweit sie sind 10 sekunden lang. Mit 9,2kwh nützlich, autonomie ist eindeutig höher als die der version mit einer einzigen batterie, obwohl er immer vom verbrauch und dem frachtstaat abhängt.

5. Kann ich in der Zukunft mehr Batterien hinzufügen?

Ja. Die Reichweite Deye SE-G5.1 Pro-B unterstützt bis zu 32 einheiten parallel ohne externe konfiguration und bis zu 64 insgesamt (327 kWh). Sie können mit diesen beiden beginnen und später expandieren. Weitere Optionen finden Sie in unserer Kategorie lithiumbatterien.

6. Welche Garantie haben die Ausrüstung?

Die tongwei Panels verfügen über 12 jahre produktgarantie und 30 jahre lineare energiegarantie, das batterien Deye sie haben 10 jahre garantie und die wechselrichter Deye mit 5 oder 10 jahre, gemäß der endgültigen installationsstelle gemäß der richtlinie jedes herstellers.

7. Wie viel Cover-Oberfläche brauche ich?

Each panel measures 2.382 x 1,134 mm, also setzen die 12 module einige ein 32m² von nützlicher Oberfläche, nicht zählen Trennungen oder Korridore. Das Gewicht jedes Moduls ist 32,2kg und unterstützung von lasten von 5.400 Pa Front und 2.400 Pa hinten.
