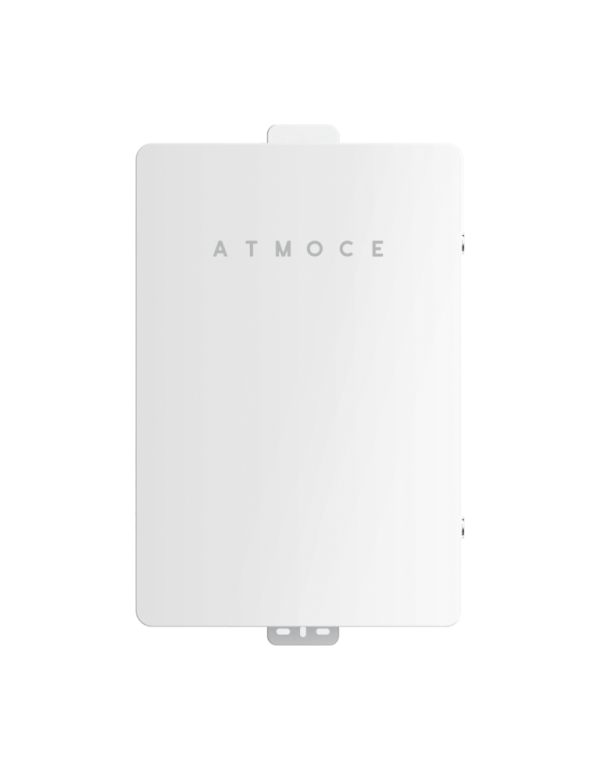

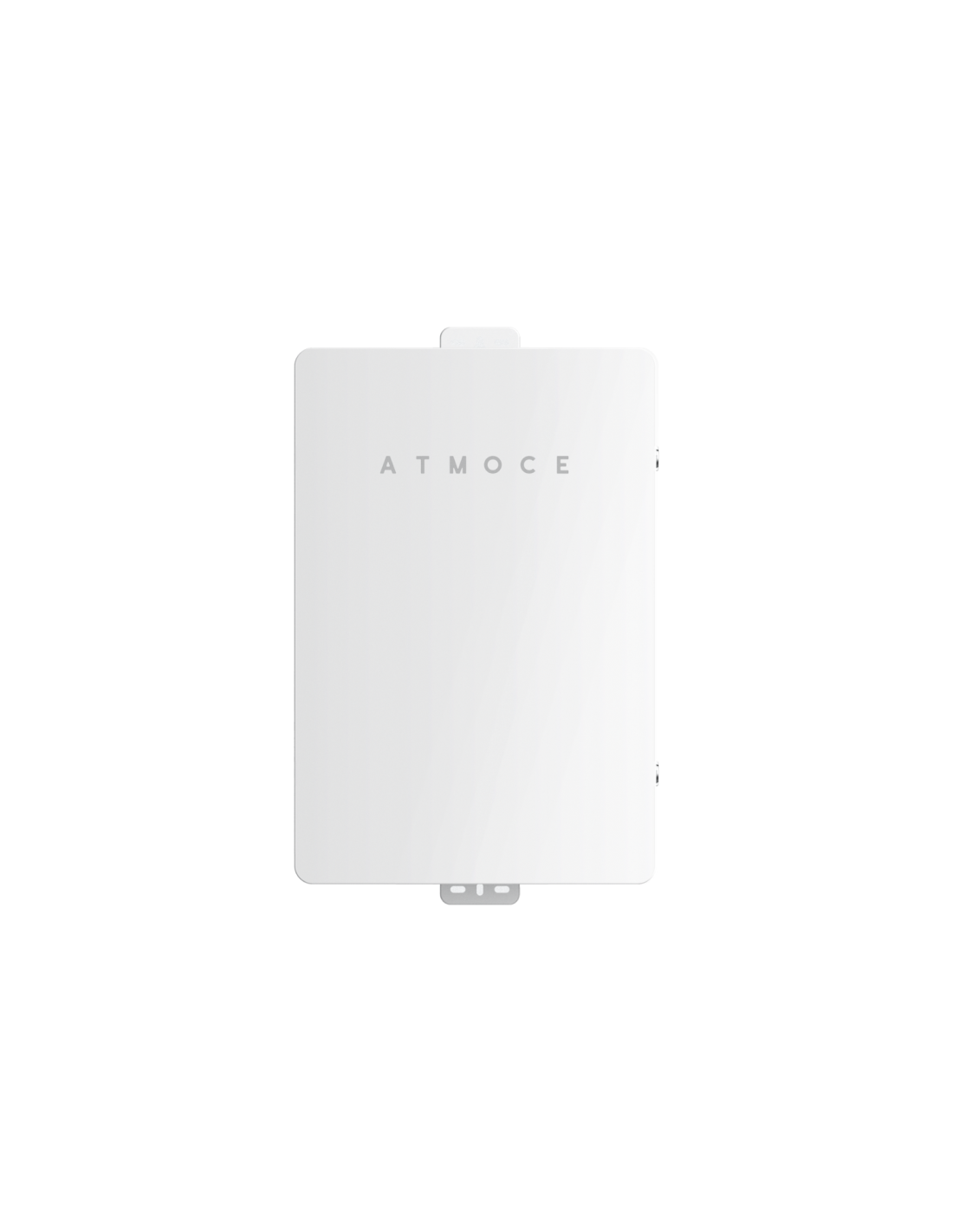

M-Combiner Atmoce MC100-T Triphasé 30kw

Les MC100-T: Puissance triphasée pour des installations exigeantes

Devant la version monophasée MC100 (10kw / 21kwh), le MC100-T Capacité pratiquement tripvoltaïque jusqu'à 30kw et presque doubler la capacité de la batterie admise, jusqu'à 42kwh, grâce à sa configuration triphasée 3 / NO ~ avec des tensions de 220 / 380V ou alors 230 / 400V. Cela en fait l'option indiquée pour le logement avec une demande énergétique élevée, des installations avec onduleurs hybride triphasé ou projets combinant un nombre élevé de micro-onduleurs Distribué en plusieurs lignes.

Contrairement au modèle monophasé, le MC100-T Incorpore des commutateurs 4 pôles Dans toutes ses lignes (réseau, batterie, photovoltaïque et SPD), reflet direct de sa nature triphasée, ainsi que Double CT Capteurs (3 pour micro-onduleurs et 3 pour la batterie, comparé à 1 et 1 dans le modèle monophasé), permettant une mesure indépendante de chaque phase du système.

Sécurité et gestion intelligente sans concessions

Les MC100-T maintient le même niveau de protection que le reste de la gamme M-Combiner: Isolation renforcée, Vérification de la fiabilité dans scénarios extrêmes, un appareil 20ka SPD Face aux surtensions et un commutateur réseau de 63a avec 100 mimes RCD. Votre Relais M-Relais MR100-T jusqu'à 50A gère la commutation entre le réseau et le système isolé, tandis que l'application Atmozen Permettre à un Terminez la gestion à distance de l'électricité des ménages, avec une communication bidirectionnelle constante vers Atmoce-Cloud Pour la surveillance et l'analyse des données en temps réel.

Installation préconnée, tout comme la gamme complète

Comme le reste des combineurs M Atmocele MC100-T vient Préinstallé et préconnecté Usine, réduisant les travaux de câblage sur site. L'application Atmozen guide l'activation et la configuration initiale du système étape par étape, et malgré l'intégration de deux fois plus de composants internes que la version monophasée, maintient une conception relativement légère (8,6kg) Pour les dimensions et les avantages, il offre.

Caractéristiques techniques détaillées

Paramètres électriques:

• Configuration du réseau: Trois phases (3 / N ~)
• Tension nominale: 220 / 380V AC, 230 / 400V AC
• Gamme de tension (L A N): 184v ~ 276V
• Fréquence nominale: 50 / 60Hz
• Gamme de fréquences étendue: 45hz ~ 65Hz
• Branches maximales photovoltaïques: 2
• PV de courant maximum par branche: 20a (extensible à 25A, jusqu'à 30 kW)
• Courant de batterie maximum: 63a
• Capacité de batterie maximale: 42kwh
• Courant nominal du CT: 80a
• Catégorie de surtension: III

Composants inclus:

• Mètres-porte d'entrée: 1 x mg100
• Commutateur SPD: 1 unité, 25a, 4 pôles
• Interrupteur de passerelle: 1 unité, 10a, 4 pôles
• SPD: 1 unité, en 20ka, 4 pôles
• Commutateurs latéraux PV: 2 unités, 20a, 4 pôles
• Interrupteur côté réseau: 1 unité, 63a, 4 pôles, RCD 100mA
• Batterie côté interrupteur: 1 unité, 63a, 4 pôles
• Ct micro-onduleur: 3 unités, précision 0,1%
• Batterie CT: 3 unités, précision 0,1%
• Interface CN CT: 1 unité, précision 0,1%
• Mètres-relais: 1 x MR100-T, 50A, 4 Polonais

Paramètres mécaniques:

• DIMENSIONS (UN X AT X PR): 389 x 616 x 127mm
• Poids: 8,6kg
• Gamme de température ambiante: -30 ° C ~ 50 ° C
• Réfrigération: convection naturelle
• Degré de protection: IP65, extérieur
• Section de câble PV côté: 2,5 ~ 6mm²
• Réseau de section de câble: 6 ~ 10mm²
• Cable section Side Battery: 6 ~ 10mm²
• Section du câble de communication: 0,25 ~ 0,75mm²
• Le bruit:
• Altitude maximale: 3000m
• Classe de protection: II
• Degré de contamination: III

Communication:

• Protocoles pris en charge: PLC, WIFI, Bluetooth (BLE), Ethernet, Can, RS485
• La plate-forme: Atmoce-Cloud et application atmozen
• Indicateurs: 3 LED

Certifications: CEI 61439-1 / -2 (de sécurité), IEC 62311 (santé), EN 301489-1 / -17, CEI 61000-6-1 / -2 / -3 / -4 (EMC), EN 300328 (radio-spectre), EN 50065-1 / -2 (API).

Foire aux questions (FAQ)

1. Comment est le MC100-T du MC100 monophasé?
Les MC100-T est la version triphasé, avec la puissance triple photovoltaïque (30kw contre 10kwet deux fois plus de capacité de batterie (42KWh devant 21kwh), en plus des commutateurs à 4 pôles et des capteurs à double ct.

2. Combien de capteurs de courant (CT) incluent?
Inclut 6 capteurs CT Au total: 3 pour mesurer la production de micro-onduleurs et 3 pour la batterie, avec précision 0,1%, plus 1 interface de consommation de CT supplémentaire.

3. Quelle batterie puis-je vous connecter?
Soutenir les piles Capacité de 42 kWh, avec un courant de batterie maximum 63a.

4. Est-ce qu'il convient à l'installation à l'étranger?
Oui, il a une protection Ip65 spécialement conçu pour l'extérieur, avec une plage de température de fonctionnement de -30 ° C à 50 ° C.

5. Comment le système est-il géré une fois installé?
À travers l'application Atmozen, qui guide la configuration initiale et permet la Gestion à distance de l'électricité des ménages Via la connexion bidirectionnelle avec Atmoce-Cloud. Consulter plus de contenu technique dans le Blog Tienda Solar.
