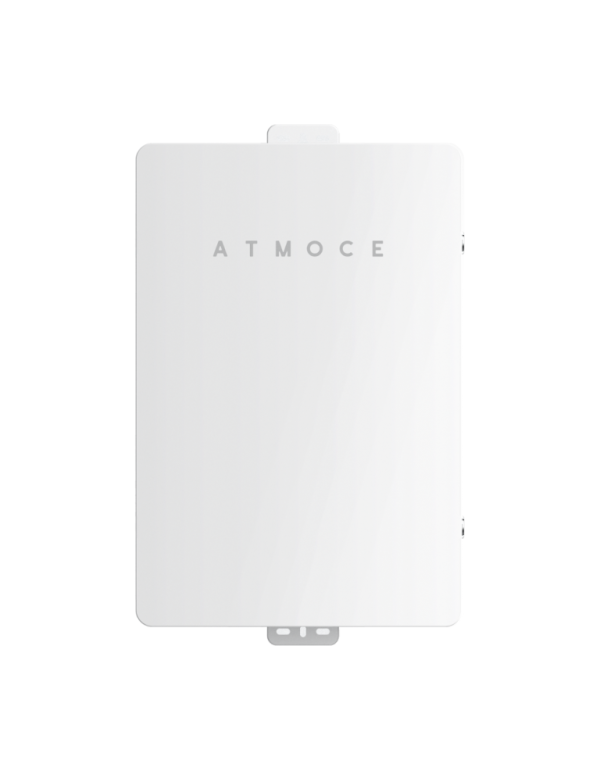

M-Combiner Atmoce MC100-T Trifásico 30kW

El MC100-T: Potencia Trifásica para Instalaciones Exigentes

Frente a la versión monofásica MC100 (10kW / 21kWh), el MC100-T triplica prácticamente la capacidad fotovoltaica hasta los 30kW y casi duplica la capacidad de batería admitida, hasta 42kWh, gracias a su configuración trifásica 3/N~ con tensiones de 220/380V o 230/400V. Esto lo convierte en la opción indicada para viviendas con alta demanda energética, instalaciones con inversores híbridos trifásicos, o proyectos que combinan un número elevado de microinversores repartidos en varias líneas.

A diferencia del modelo monofásico, el MC100-T incorpora interruptores de 4 polos en todas sus líneas (red, batería, PV y SPD), reflejo directo de su naturaleza trifásica, así como el doble de sensores CT (3 para microinversores y 3 para batería, frente a 1 y 1 en el modelo monofásico), permitiendo una medición independiente de cada fase del sistema.

Seguridad y Gestión Inteligente sin Concesiones

El MC100-T mantiene el mismo nivel de protección que el resto de la gama M-Combiner: aislamiento reforzado, verificación de fiabilidad en escenarios extremos, un dispositivo SPD de 20kA frente a sobretensiones y un interruptor de red de 63A con RCD de 100mA. Su relé M-Relay MR100-T de hasta 50A gestiona la conmutación entre red y sistema aislado, mientras que la app Atmozen permite una gestión remota completa de la electricidad del hogar, con comunicación bidireccional constante hacia Atmoce-Cloud para monitorización y análisis de datos en tiempo real.

Instalación Preconectada, Igual que Toda la Gama

Como el resto de M-Combiners Atmoce, el MC100-T llega preinstalado y preconectado de fábrica, reduciendo el trabajo de cableado en obra. La app Atmozen guía la activación y configuración inicial del sistema paso a paso, y pese a integrar el doble de componentes internos que la versión monofásica, mantiene un diseño relativamente ligero (8,6kg) para las dimensiones y prestaciones que ofrece.

Características Técnicas Detalladas

Parámetros eléctricos:

• Configuración de red: trifásica (3/N~)
• Tensión nominal: 220/380V AC, 230/400V AC
• Rango de tensión (L a N): 184V ~ 276V
• Frecuencia nominal: 50 / 60Hz
• Rango de frecuencia extendido: 45Hz ~ 65Hz
• Ramales fotovoltaicos máximos: 2
• Corriente máxima PV por ramal: 20A (ampliable a 25A, hasta 30kW)
• Corriente máxima de batería: 63A
• Capacidad máxima de batería: 42kWh
• Corriente nominal de los CT: 80A
• Categoría de sobretensión: III

Componentes incluidos:

• M-Gateway: 1 x MG100
• Interruptor SPD: 1 unidad, 25A, 4 polos
• Interruptor de gateway: 1 unidad, 10A, 4 polos
• SPD: 1 unidad, In 20kA, 4 polos
• Interruptores lado PV: 2 unidades, 20A, 4 polos
• Interruptor lado red: 1 unidad, 63A, 4 polos, RCD 100mA
• Interruptor lado batería: 1 unidad, 63A, 4 polos
• CT de microinversor: 3 unidades, precisión 0,1%
• CT de batería: 3 unidades, precisión 0,1%
• Interfaz CT de consumo: 1 unidad, precisión 0,1%
• M-Relay: 1 x MR100-T, 50A, 4 polos

Parámetros mecánicos:

• Dimensiones (An x Al x Pr): 389 x 616 x 127mm
• Peso: 8,6kg
• Rango de temperatura ambiente: -30°C ~ 50°C
• Refrigeración: convección natural
• Grado de protección: IP65, exterior
• Sección de cable lado PV: 2,5 ~ 6mm²
• Sección de cable lado red: 6 ~ 10mm²
• Sección de cable lado batería: 6 ~ 10mm²
• Sección de cable de comunicación: 0,25 ~ 0,75mm²
• Ruido: <25dB
• Altitud máxima: 3000m
• Clase de protección: II
• Grado de contaminación: III

Comunicación:

• Protocolos soportados: PLC, WiFi, Bluetooth (BLE), Ethernet, CAN, RS485
• Plataforma: Atmoce-Cloud y app Atmozen
• Indicadores: 3 LEDs

Certificaciones: IEC 61439-1/-2 (seguridad), IEC 62311 (salud), EN 301489-1/-17, IEC 61000-6-1/-2/-3/-4 (EMC), EN 300328 (espectro radioeléctrico), EN 50065-1/-2 (PLC).

Preguntas Frecuentes (FAQ)

1. ¿En qué se diferencia el MC100-T del MC100 monofásico?
El MC100-T es la versión trifásica, con el triple de potencia fotovoltaica (30kW frente a 10kW) y el doble de capacidad de batería admitida (42kWh frente a 21kWh), además de interruptores de 4 polos y el doble de sensores CT.

2. ¿Cuántos sensores de corriente (CT) incluye?
Incluye 6 sensores CT en total: 3 para medir la producción de microinversores y 3 para la batería, con precisión del 0,1%, más 1 interfaz adicional de CT de consumo.

3. ¿Qué batería puedo conectarle?
Admite baterías de hasta 42kWh de capacidad, con una corriente máxima de batería de 63A.

4. ¿Es apto para instalación en exterior?
Sí, cuenta con protección IP65 específicamente diseñada para exterior, con un rango de temperatura de funcionamiento de -30°C a 50°C.

5. ¿Cómo se gestiona el sistema una vez instalado?
A través de la app Atmozen, que guía la configuración inicial y permite la gestión remota de la electricidad del hogar mediante conexión bidireccional con Atmoce-Cloud. Consulta más contenido técnico en el Blog de Tienda Solar.
