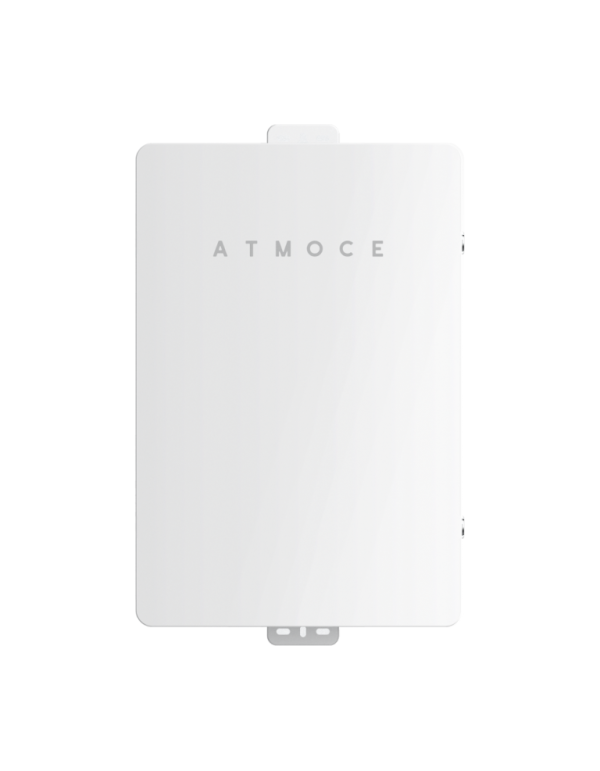

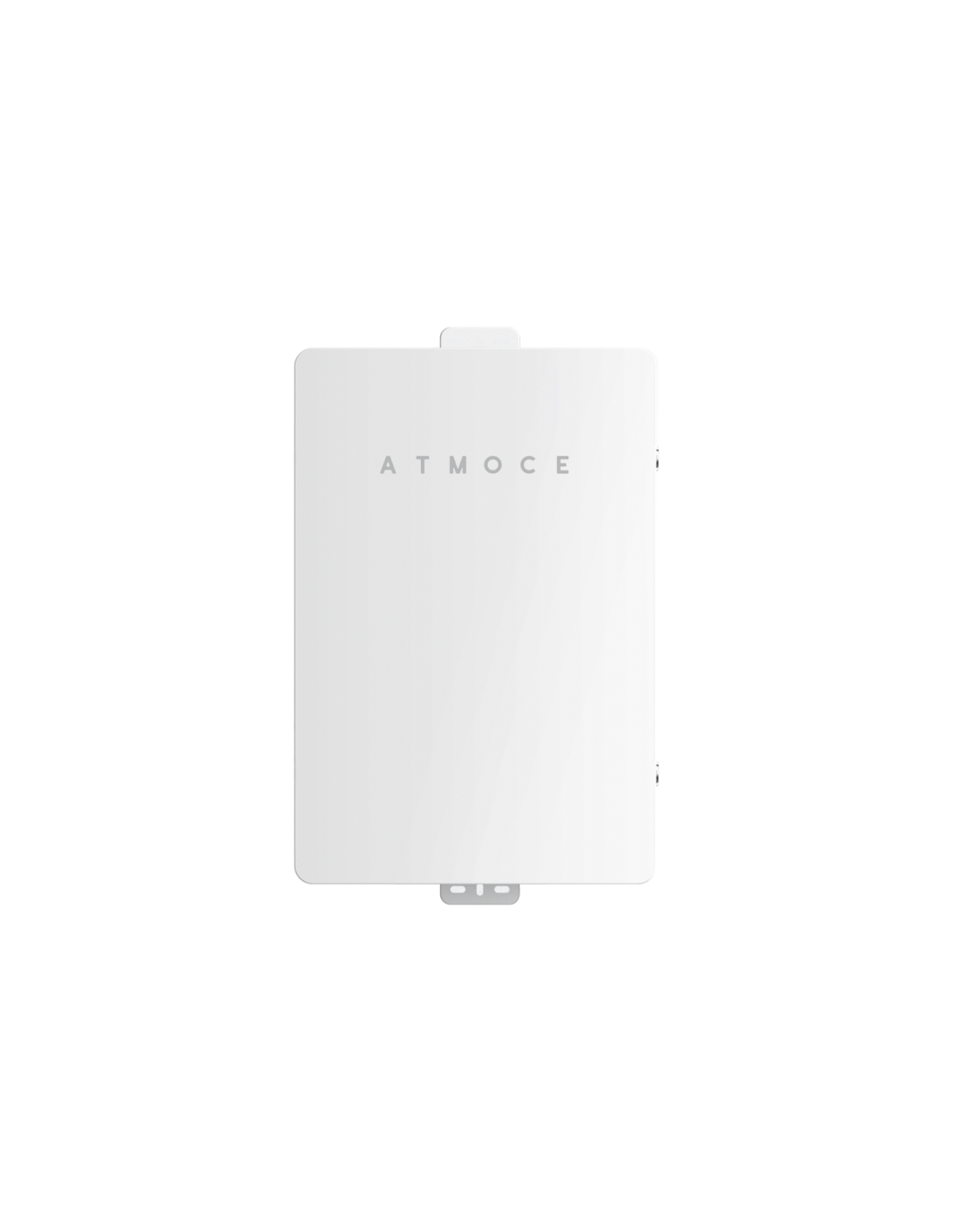

M-Combiner Atmoce MC100 1 phase (2 entrées de 2 fv)

Pourquoi choisir le MC100 de 2 entrées FV?

Quand une installation avec micro-onduleurs Il pousse au-delà d'une seule branche photovoltaïque, gère séparément les protections de chaque ligne compliquent à la fois la conception électrique et de maintenance. Les MC100 résoudre cette intégration 2 entrées photovoltaïques Dans la même table, avec des commutateurs 20A dédiés par branche (extensible à 25a) qui permettent d'atteindre 10kw Power FV de l'équipement sans avoir besoin de cadres supplémentaires.

Au-delà de la partie photovoltaïque, la MC100 agit comme un point de rencontre entre la génération, batteries de lithium et consommation des ménages: Capteurs CT de précision de 0,1% mesurer indépendamment la production de micro-onduleurs, l'état de la batterie et la consommation de la maison en envoyant toutes ces données au nuage de Atmoce Pour votre analyse en temps réel de l'application.

Sécurité de qualité industrielle au format résidentiel

Le commutateur réseau de 63a avec 100 mimes RCD, le commutateur de batterie est également 63aet protection 20ka SPD Face aux surtensions, constituent un ensemble de protections plus que des installations commerciales que d'une image résidentielle conventionnelle. À cela est ajouté le M-Relais MR100-S, un relais jusqu'à 50a qui gère la commutation entre le réseau et le système isolé, et un Isolation renforcée qui a été validé dans Scénarios d'exploitation extrêmes Selon le fabricant.

Plug et jeu d'installation avec l'application Atmozen

Contrairement à un panneau électrique traditionnel nécessitant un câblage et un composant de composant de configuration manuelle, le MC100 vient Préinstallé et préconnecté usine L'activation du système est effectuée via l'application Atmozen, qui guide l'installateur tout au long du processus de démarrage, réduisant les temps d'installation et minimiser les erreurs de configuration.

Caractéristiques techniques détaillées

Paramètres électriques:

• Configuration du réseau: Monophasée (1 phase)
• Tension nominale: 220/230 / 240V
• Gamme de tension (L A N): 184v ~ 276V
• Fréquence nominale: 50 / 60Hz
• Gamme de fréquences étendue: 45hz ~ 65Hz
• Billets photovoltaïques: 2
• PV de courant maximum par entrée: 20a (extensible à 25A, jusqu'à 10 kW)
• Courant de batterie maximum: 63a
• Capacité de batterie maximale: 21KWh (sortie limitée à 11.5kw)
• Courant nominal du CT: 80a
• Catégorie de surtension: III

Composants inclus:

• Mètres-porte d'entrée: 1 x mg100
• Interrupteur de passerelle: 1 unité, 10a, 2 pôles
• Commutateurs latéraux PV: 2 unités, 20a, 2 pôles
• Interrupteur côté réseau: 1 unité, 63a, 2 pôles, RCD 100mA
• Batterie côté interrupteur: 1 unité, 63a, 2 pôles
• Ct micro-onduleur: 1 unité, précision 0,1%
• Batterie CT: 1 unité, précision 0,1%
• Interface CN CT: 1 unité, précision 0,1%
• Mètres-relais: 1 x MR100-S, 50A, 2 Polonais
• Commutateur SPD: 1 unité, 25a, 2 pôles
• SPD: 1 unité, en 20ka, 2 pôles

Paramètres mécaniques:

• DIMENSIONS (UN X AT X PR): 389 x 616 x 127mm
• Poids: 6,8kg
• Gamme de température ambiante: -30 ° C ~ 50 ° C
• Réfrigération: convection naturelle
• Degré de protection: IP65, extérieur
• Section de câble PV côté: 2,5 ~ 6mm²
• Réseau de section de câble: 6 ~ 10mm²
• Cable section Side Battery: 6 ~ 10mm²
• Section du câble de communication: 0,25 ~ 0,75mm²
• Le bruit:
• Altitude maximale: 3000m
• Classe de protection: II
• Degré de contamination: III

Communication:

• Protocoles pris en charge: PLC, WIFI, Bluetooth (BLE), Ethernet, Can, RS485
• La plate-forme: Atmoce-Cloud et application atmozen
• Indicateurs: 3 LED

Certifications: CEI 61439-1 / -2 (de sécurité), IEC 62311 (santé), EN 301489-1 / -17, CEI 61000-6-1 / -2 / -3 / -4 (EMC), EN 300328 (radio-spectre), EN 50065-1 / -2 (API).

Foire aux questions (FAQ)

1. Combien d'intrants photovoltaïques le MC100?
Possède 2 entrées photovoltaïques indépendant, chacun avec son propre commutateur de protection, permettant la atteinte 10kw Power FV au total.

2. Puis-je l'utiliser avec une seule ligne de micro-onduleurs?
Oui, bien que l'équipe dispose de 2 billets, vous ne pouvez utiliser qu'un seul si votre installation dispose d'une seule branche photovoltaïque, laissant la seconde disponible pour une expansion future.

3. Quelle batterie puis-je vous connecter?
Soutenir les piles Capacité de 21kWh, avec une puissance de sortie limitée à 11,5kw En raison de l'interrupteur 63A intégré dans l'équipement.

4. Ai-je besoin de connaissances techniques avancées pour l'installer?
L'équipe arrive Préinstallé et préconnectéet son démarrage est guidé étape par étape de l'application Atmozen, bien que nous recommandions de la réalisation de l'installation électrique par un professionnel certifié.

5. Quels types de protections incluent des surtensions excessives?
Incorporer un périphérique SPD (dispositif de protection contre les surtensions) de 20KA, en plus des commutateurs différentiels du côté réseau avec 100mA RCD. Consulter plus de contenu technique dans le Blog Tienda Solar.
