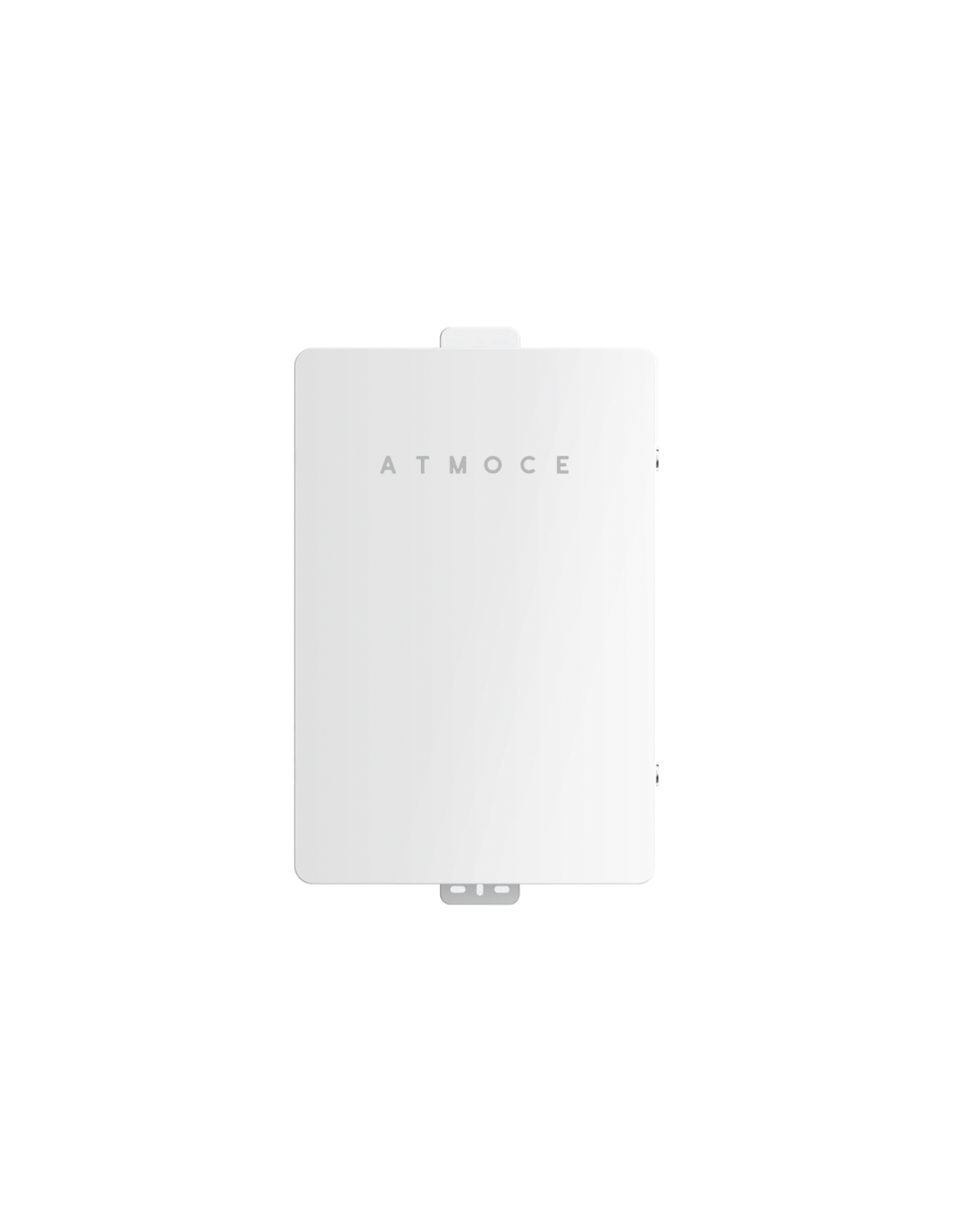

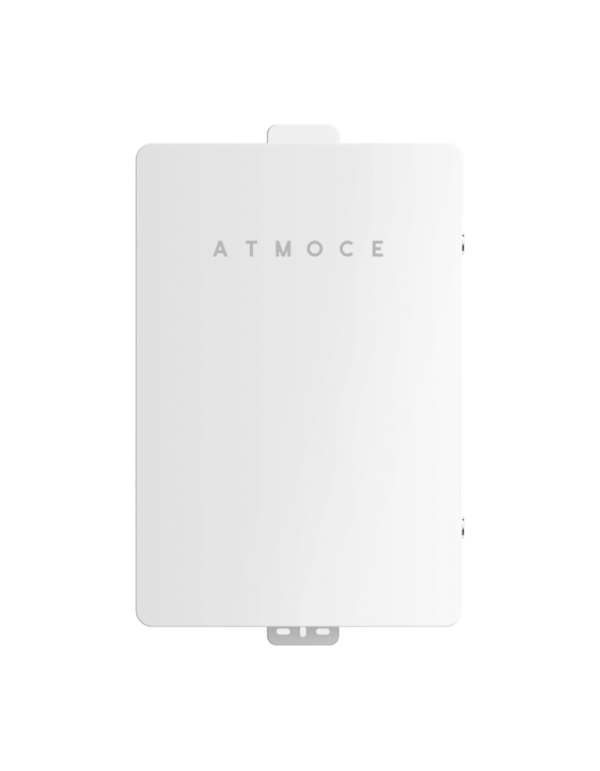

M-Combiner Atmoce MC100-T 3 phases (2 entrées FV)

2 entrées FV pour les installations triphasées à haute puissance

Lorsqu'une installation photovoltaïque triphasée distribue la génération sur plusieurs branches de micro-onduleursle MC100-T Vous permet d'unifier la connexion de 2 entrées photovoltaïques indépendantes dans une seule image, chacun avec son propre commutateur 20A (expansible à 25A) pour atteindre le 30kw de puissance photovoltaïque Maximum de l'équipement. Cette configuration est particulièrement utile dans les couvertures avec différentes orientations ou dans des installations où une extension future du nombre de panneaux est prévue.

Le système ne se limite pas à la gestion de la partie photovoltaïque: centralise également la connexion de batteries de lithium up 42kwh, avec un interrupteur dédié de 63A et une communication directe avec le système, permettant la génération et la consommation de ménages à coordonner d'un point de contrôle unique.

Mesure triphasée précise sur chaque ligne

Comme il s'agit d'une installation triphasée, la MC100-T incorpore 3 capteurs CT pour micro-onduleurs et 3 pour la batterie (contre 1 et 1 dans la version monophasée), avec une précision de 0,1% Dans chaque phase. Cette mesure indépendante par phase est essentielle pour détecter les déséquilibres de charge entre les lignes, une image monophasée ou un seul système de mesure ne pouvant pas offrir, et qui facilite le travail du programme d'installation lors de la balançoire dans les phases suivantes.

Robustez et gestion à distance de la série

Toutes les lignes MC100-T (Réseau, PV, Batterie et SPD) Utilisez des interrupteurs d'utilisation 4 pôles, compatible avec sa nature triphasée, soutenue par la protection 20ka SPD et un Relais M-Relais MR100-T jusqu'à 50a. La gestion du système est effectuée via l'application Atmozen, avec une connexion bidirectionnelle constante Atmoce-Cloud Pour une surveillance à distance, alors que sa conception Préinstallé et préconnecté L'usine simplifie remarquablement les travaux d'installation sur site.

Caractéristiques techniques détaillées

Paramètres électriques:

• Configuration du réseau: Trois phases (3 / N ~)
• Tension nominale: 220 / 380V AC, 230 / 400V AC
• Gamme de tension (L A N): 184v ~ 276V
• Fréquence nominale: 50 / 60Hz
• Gamme de fréquences étendue: 45hz ~ 65Hz
• Billets photovoltaïques: 2
• PV de courant maximum par entrée: 20a (extensible à 25A, jusqu'à 30 kW)
• Courant de batterie maximum: 63a
• Capacité de batterie maximale: 42kwh
• Courant nominal du CT: 80a
• Catégorie de surtension: III

Composants inclus:

• Mètres-porte d'entrée: 1 x mg100
• Commutateur SPD: 1 unité, 25a, 4 pôles
• Interrupteur de passerelle: 1 unité, 10a, 4 pôles
• SPD: 1 unité, en 20ka, 4 pôles
• Commutateurs latéraux PV: 2 unités, 20a, 4 pôles
• Interrupteur côté réseau: 1 unité, 63a, 4 pôles, RCD 100mA
• Batterie côté interrupteur: 1 unité, 63a, 4 pôles
• Ct micro-onduleur: 3 unités, précision 0,1%
• Batterie CT: 3 unités, précision 0,1%
• Interface CN CT: 1 unité, précision 0,1%
• Mètres-relais: 1 x MR100-T, 50A, 4 Polonais

Paramètres mécaniques:

• DIMENSIONS (UN X AT X PR): 389 x 616 x 127mm
• Poids: 8,6kg
• Gamme de température ambiante: -30 ° C ~ 50 ° C
• Réfrigération: convection naturelle
• Degré de protection: IP65, extérieur
• Section de câble PV côté: 2,5 ~ 6mm²
• Réseau de section de câble: 6 ~ 10mm²
• Cable section Side Battery: 6 ~ 10mm²
• Section du câble de communication: 0,25 ~ 0,75mm²
• Le bruit:
• Altitude maximale: 3000m
• Classe de protection: II
• Degré de contamination: III

Communication:

• Protocoles pris en charge: PLC, WIFI, Bluetooth (BLE), Ethernet, Can, RS485
• La plate-forme: Atmoce-Cloud et application atmozen
• Indicateurs: 3 LED

Certifications: CEI 61439-1 / -2 (de sécurité), IEC 62311 (santé), EN 301489-1 / -17, CEI 61000-6-1 / -2 / -3 / -4 (EMC), EN 300328 (radio-spectre), EN 50065-1 / -2 (API).

Foire aux questions (FAQ)

1. Combien d'intrants photovoltaïques le MC100-T?
Possède 2 entrées photovoltaïques Indépendant, chacun avec son propre commutateur de protection 20a, expansible à 25A pour atteindre une puissance maximale de 30 kW.

2. Puis-je utiliser seulement 1 entrée si mon installation est plus petite?
Oui, vous pouvez connecter une seule entrée et laisser le second disponible pour une expansion future de votre installation photovoltaïque.

3. Combien de capteurs de courant comprennent ce modèle triphasé?
Inclut 6 capteurs CT Au total (3 pour micro-onduleurs et 3 pour la batterie), avec précision de 0,1% dans chaque phase, plus 1 interface supplémentaire pour mesurer la consommation.

4. Quelle est la différence entre les 2 entrées FV et les 3 phases de réseau?
Ce sont des concepts indépendants: 2 entrées FV sont les points de connexion de vos branches micro-onduleurs, alors que le 3 phases Ils se réfèrent à la configuration électrique du réseau auquel l'équipement est connecté.

5. Comment le système est-il activé et configuré?
À travers l'application Atmozen, qui guide l'activation étape par étape, bien que nous recommandons de faire l'installation de l'installation électrique par un professionnel certifié. Consulter plus de contenu technique dans le Blog Tienda Solar.
