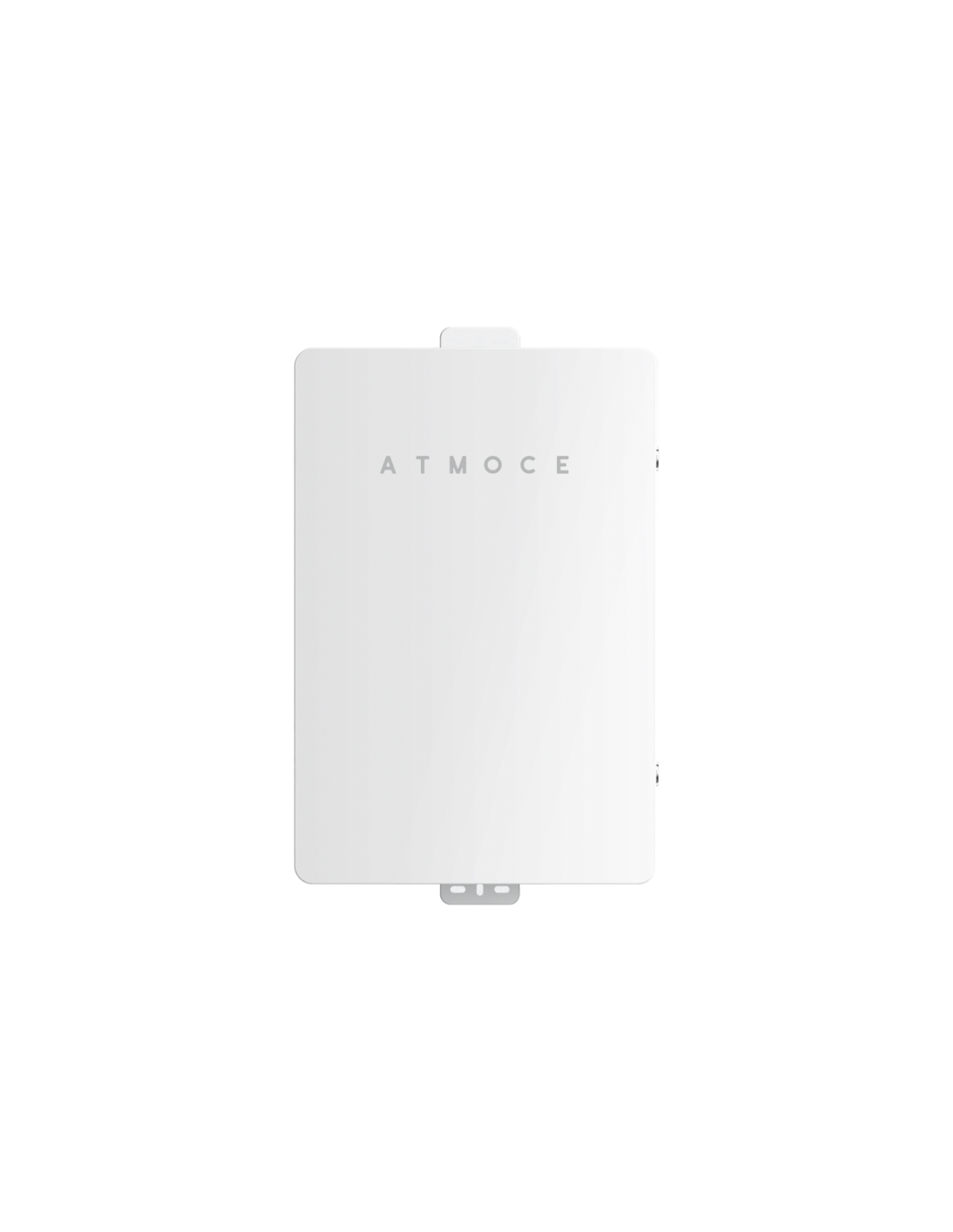

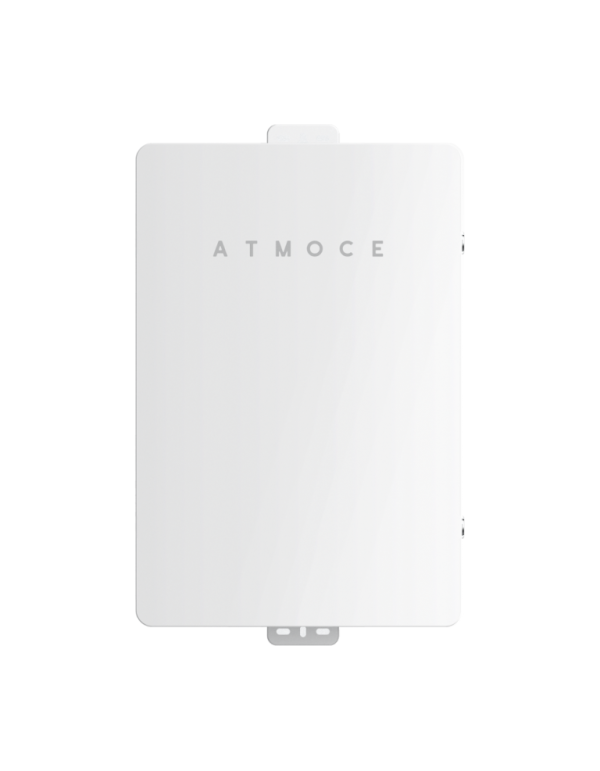

M-Combiner Atmoce MC100-T Dreiphasige 30kw

Die MC100-T: Dreiphasenleistung für anspruchsvolle Anlagen

Vor der einphasigen Version MC100 (10 kW / 21kWh), das MC100-T Praktisch Tripvoltaikkapazität bis zu 30kw und fast doppelt so hoch die Batteriekapazität zugelassen, auf 42kwh, dank seiner dreiphasigen Konfiguration 3 / nein ~ mit Spannungen von 220 / 380V oder 230/400V. Dies macht es zur Möglichkeit, mit hoher Energiebedarf, Einrichtungen mit hoher Energiebedarf anzugeben wechselrichter Hybrid dreiphasig oder Projekte, die eine hohe Anzahl von verbinden mikrowechselrichter In mehreren Zeilen verteilt.

Im Gegensatz zum einphasigen Modell MC100-T Einbaut Schalter 4 Polen In allen Zeilen (Netzwerk, Batterie, PV und SPD) spiegelt sich direkter Reflexion seiner dreiphasigen Natur sowie Doppelte CT-Sensoren (3 für mikrowechselrichter und 3 für Batterie, verglichen mit 1 und 1 im einphasigen Modell), wodurch eine unabhängige Messung jeder Phase des Systems ermöglicht wird.

Sicherheit und intelligentes Management ohne Zugeständnisse

Die MC100-T unterhält den gleichen Schutzniveau wie der Rest des Sortiments M-Combiner: Verstärkte Isolierung, Überprüfung der Zuverlässigkeit in extreme Szenarien, ein Gerät 20ka SPD Überspannungen und ein Netzwerkschalter von 63a mit 100 mA RCD. Euer eure Relais M-Relay MR100-T Bis zu 50A verwaltet das Umschalten zwischen Netzwerk und isoliertem System, während der App Atmozen Ein Komplettes Remote-Management von Haushaltsstrommit konstanter bidirektionaler Kommunikation in Richtung Atmoce-Cloud Zur Überwachung und Datenanalyse in Echtzeit.

Vorgebundene Installation, genau wie das gesamte Bereich

Wie der Rest von M-Combiners Atmoce, das MC100-T kommt Vorinstalliert und vorgebungszweck Fabrik, wodurch die Verdrahtung der Verdrahtung vor Ort reduziert wird. Die App atmozen führt die Aktivierung und Erstkonfiguration des Schritt-für-Schritt-Systems an, und zwar doppelt so viele interne Komponenten wie die einphasige Version integriert, hält ein relativ leichter Design (8,6kg) Für die Abmessungen und Vorteile bietet es an.

Detaillierte technische Eigenschaften

Elektrische Parameter:

• Netzwerkkonfiguration: Dreiphasig (3 / n ~)
• Nennspannung: 220 / 380V AC, 230/400V AC
• Spannungsbereich (L A n): 184V ~ 276V
• Nennfrequenz: 50 / 60Hz
• Erweiterte Frequenzbereich: 45Hz ~ 65 Hz
• Maximale Photovoltaikzweige: 2
• Maximaler Strom PV pro Branch: 20A (erweiterbar auf 25A, bis zu 30 kW)
• Maximum battery current: 63a
• Maximum battery capacity: 42kwh
• Nennstrom der CT: 80a
• Überspannungskategorie: III

Komponenten enthalten:

• M-Gateway: 1 x mg100
• SPD-Switch: 1 Einheit, 25A, 4 Polen
• Gateway-Schalter: 1 Einheit, 10A, 4 Polen
• SPD: 1 Einheit, in 20ka, 4 Polen
• PV-Side-Schalter: 2 Einheiten, 20A, 4 Polen
• Netzwerkseitenschalter: 1 Einheit, 63A, 4 Polen, RCD 100mA
• Seitige Batterie wechseln: 1 Einheit, 63A, 4 Polen
• Ct mikrowechselrichter: 3 Einheiten, Präzision 0,1%
• Batterie CT: 3 Einheiten, Präzision 0,1%
• CN CT-Schnittstelle: 1 Einheit, Präzision 0,1%
• M-Relay: 1 x MR100-T, 50A, 4 Pole

Mechanische Parameter:

• Abmessungen (ein X bei X PR): 389 x 616 x 127mm
• Gewicht: 8,6kg
• Raumtemperatur: -30 ° C ~ 50 ° C
• Kühlung: natürliche Konvektion
• Schutzart: IP65, außen
• Kabelabschnitt PV-Seite: 2,5 ~ 6mm²
• Kabelabschnitt Netzwerk: 6 ~ 10mm²
• Kabelabschnitt Seitenbatterie: 6 ~ 10mm²
• Kommunikationskabelabschnitt: 0,25 ~ 0,75 mm²
• Lärm:
• Maximale Höhe: 3000m
• Schutzklasse: II
• Grad der Kontamination: III

Kommunikation:

• Unterstützte Protokolle: SPS, WIFI, Bluetooth (BLE), Ethernet, Can, RS485
• Plattform: Atmoce-Clust und App atmozmen
• Indikatoren: 3 LEDs

Zertifizierungen: IEC 61439-1 / -2 (Sicherheit), IEC 62311 (Gesundheit), EN 301489-1 / -17, IEC 61000-6-1 / -2 / -3 /--4 (EMV), EN 300328 (Funkspektrum), EN 50065-1 / -2 (SPS).

Häufig gestellte Fragen (FAQ)

1. Wie ist das? MC100-T von der MC100 einphasige?
Die MC100-T ist die Version drei-Phasen-mit dreifacher Photovoltaikmacht (30kw versus 10kwund doppelt so viel Batteriekapazität (42 kWh vor 21 kWh) zusätzlich zu 4-poligen Schalter und doppelten CT-Sensoren.

2. Wie viele Stromsensoren (CT) enthalten?
Beinhaltet 6 CT-Sensoren Insgesamt: 3, um die Produktion von zu messen mikrowechselrichter und 3 für den Akku mit Präzision 0,1%, plus 1 zusätzliche CT-Schnittstelle des Verbrauchs.

3. Welche Batterie kann ich anschließen?
Batterien unterstützen 42 kWh-Kapazitätmit einem maximalen Batteriestrom 63a.

4. Ist es für die Installation im Ausland geeignet?
Ja, es hat Schutz Ip65 speziell für das Äußere entwickelt, mit einem Betriebstemperaturbereich von -30 ° C bis 50 ° C.

5. Wie wird das System einst installiert?
Durch die App Atmozen, die die anfängliche Konfiguration leitet und das ermöglicht Remote-Management des Haushaltsstroms über bidirektionale Verbindung mit Atmoce-Cloud. Weitere technische Inhalte in der Blog Tienda Solar.
