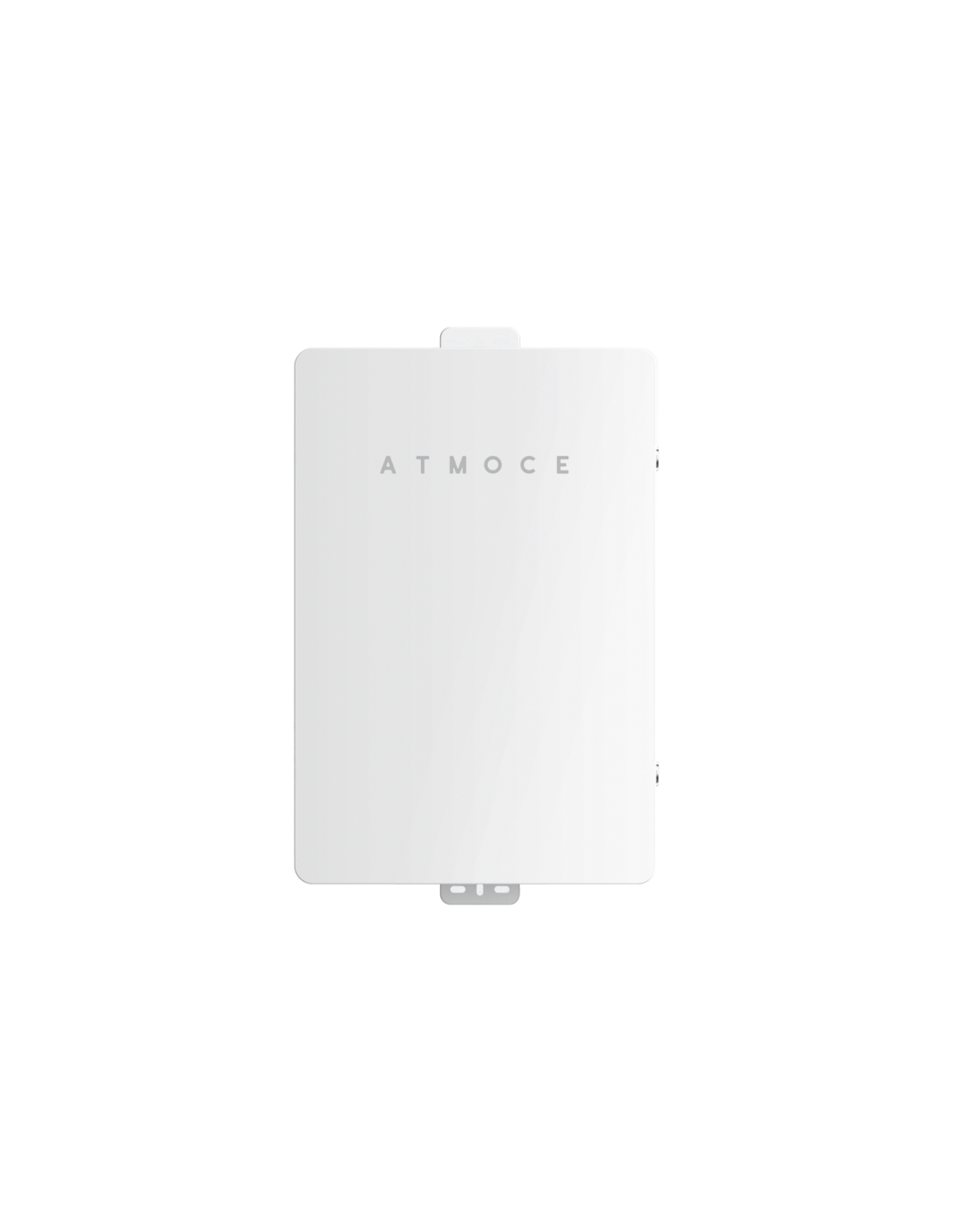

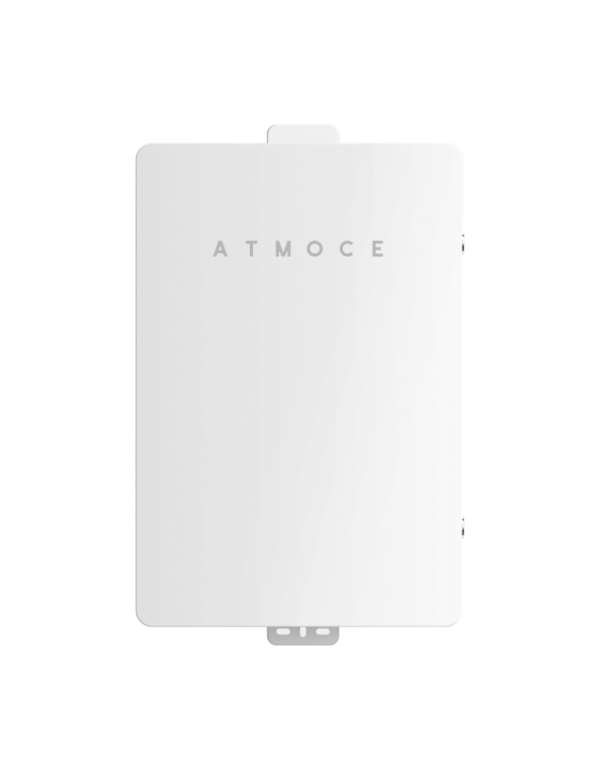

M-Combiner Atmoce MC100-T Trefase 30kw

La MC100-T: Potenza trifase per installazioni impegnative

Di fronte alla versione monofase MC100 (10kw / 21kWh), il MC100-T Capacità virtualmente tripvoltaica fino a 30kw e quasi raddoppia la capacità della batteria ammessa, su 42kwh, grazie alla sua configurazione trifase 3 / no ~ con tensioni di 220 / 380V o 230/400 V. Questo lo rende l'opzione indicata per l'alloggio con un'elevata domanda di energia, strutture con inverters ibrido trifase o progetti che combinano un numero elevato di microinverter Distribuito in diverse linee.

A differenza del modello monofase, il MC100-T Incorpora interruttori 4 poli In tutte le sue linee (rete, batteria, PV e SPD), riflesso diretto della sua natura trifase, così come Doppio sensore CT (3 per microinverter e 3 per la batteria, rispetto a 1 e 1 nel modello monofase), consentendo una misurazione indipendente di ciascuna fase del sistema.

Sicurezza e gestione intelligente senza concessioni

La MC100-T mantiene lo stesso livello di protezione del resto della gamma M-Combiner: Isolamento rinforzato, Verifica dell'affidabilità in Scenari estremi, un dispositivo 20ka SPD Di fronte a sovratensioni e un interruttore di rete di 63A con RCD 100MA. Il tuo Relè m-relè MR100-T Fino a 50 A gestisce il passaggio da un sistema di rete e isolato, mentre l'app Atmozen Consentire a Gestione remota completa dell'elettricità domestica, con una costante comunicazione bidirezionale verso Atmoce-Cloud Per il monitoraggio e l'analisi dei dati in tempo reale.

Installazione preconnessa, proprio come l'intera gamma

Come il resto dei m-combinatori Atmoce, il MC100-T arriva Preinstallato e preconnesso Fabbrica, riducendo il lavoro di cablaggio sul sito. L'app ATATOZEN guida l'attivazione e la configurazione iniziale del sistema step-by-Step e nonostante l'integrazione del doppio dei componenti interni come la versione monofase, mantiene un design relativamente leggero (8,6kg) Per le dimensioni e i benefici che offre.

Caratteristiche tecniche dettagliate

Parametri elettrici:

• Configurazione di rete: Trifase (3 / n ~)
• Tensione nominale: 220 / 380V AC, 230/400 V AC
• Intervallo di tensione (l A n): 184 V ~ 276V
• Frequenza nominale: 50 / 60Hz
• Intervallo di frequenza esteso: 45Hz ~ 65Hz
• Massimi rami fotovoltaici: 2
• Attuale massima PV per ramo: 20a (espandibile a 25a, fino a 30KW)
• Corrente massima della batteria: 63a
• Capacità massima della batteria: 42kwh
• Corrente nominale del CT: 80a
• Categoria di sovratensione: III

Componenti inclusi:

• Metri-Gateway: 1 x MG100
• Interruttore SPD: 1 unità, 25a, 4 poli
• Interruttore gateway: 1 unità, 10A, 4 poli
• Spd: 1 unità, in 20ka, 4 poli
• Interruttori laterali PV: 2 unità, 20a, 4 poli
• Interruttore laterale di rete: 1 unità, 63a, 4 poli, RCD 100mA
• Cambia batteria laterale: 1 unità, 63a, 4 poli
• Ct microinverter: 3 unità, precisione 0,1%
• Batteria CT: 3 unità, precisione 0,1%
• Interfaccia CT CT: 1 unità, precisione 0,1%
• Metri-relè: 1 x MR100-T, 50A, 4 poli

Parametri meccanici:

• Dimensioni (una X a X PR): 389 x 616 x 127mm
• Peso: 8,6kg
• Gamma di temperature della stanza: -30 ° C ~ 50 ° C
• Refrigerazione: convezione naturale
• Grado di protezione: IP65, esterno
• Sezione del cavo lato fotovoltaico: 2,5 ~ 6mm²
• Rete della sezione dei cavi: 6 ~ 10mm²
• Cable section Side Battery: 6 ~ 10mm²
• Cavo di comunicazione Sezione: 0,25 ~ 0,75mm²
• Rumore:
• Altitudine massima: 3000m
• Classe di protezione: II
• Grado di contaminazione: III

Comunicazione:

• Protocolli supportati: PLC, WiFi, Bluetooth (BLE), Ethernet, Can, RS485
• Piattaforma: Atmoce-Cloud e app atATrozen
• Indicatori: 3 LED

Certificazioni: IEC 61439-1 / -2 (di sicurezza), IEC 62311 () salute, IT 301489-1 / -17, IEC 61000-6-1 / -2 / -3 / -4 (EMC), EN 300328 (spettro radio), EN 50065-1 / -2 (PLC).

Domande frequenti (FAQ)

1. Come è il MC100-T dello MC100 monofase?
La MC100-T è la versione trifase, con triplo potere fotovoltaico (30kw contro 10kwe il doppio della capacità della batteria (42kwh davanti a 21kWh), oltre a interruttori a 4 poli e sensori a doppio CT.

2. Quanti sensori attuali (CT) includono?
Include 6 sensori CT In totale: 3 per misurare la produzione di microinverter e 3 per la batteria, con precisione 0,1%, oltre ad 1 interfaccia di consumo CT aggiuntivo.

3. Che batteria posso connettermi?
Supporta batterie 42kwh Capacity, con una corrente massima della batteria 63a.

4. È adatto per l'installazione all'estero?
Sì, ha una protezione Ip65 specificamente progettato per l'esterno, con un intervallo di temperatura operativa di -30 ° C a 50 ° C.

5. Come è installato il sistema gestito una volta?
Attraverso l'app Atmozen, che guida la configurazione iniziale e consente il Gestione remota dell'elettricità domestica tramite connessione bidirezionale con Atmoce-Cloud. Consultare più contenuti tecnici nel Blog Tienda Solar.
