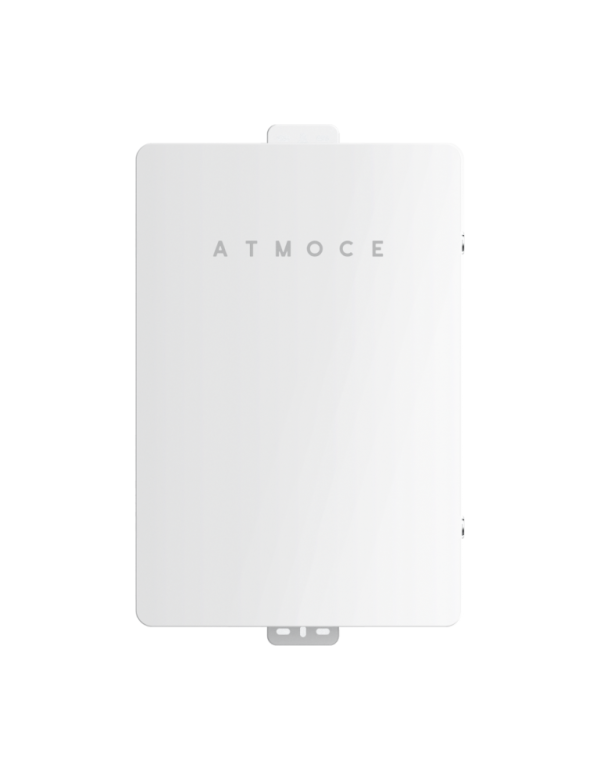

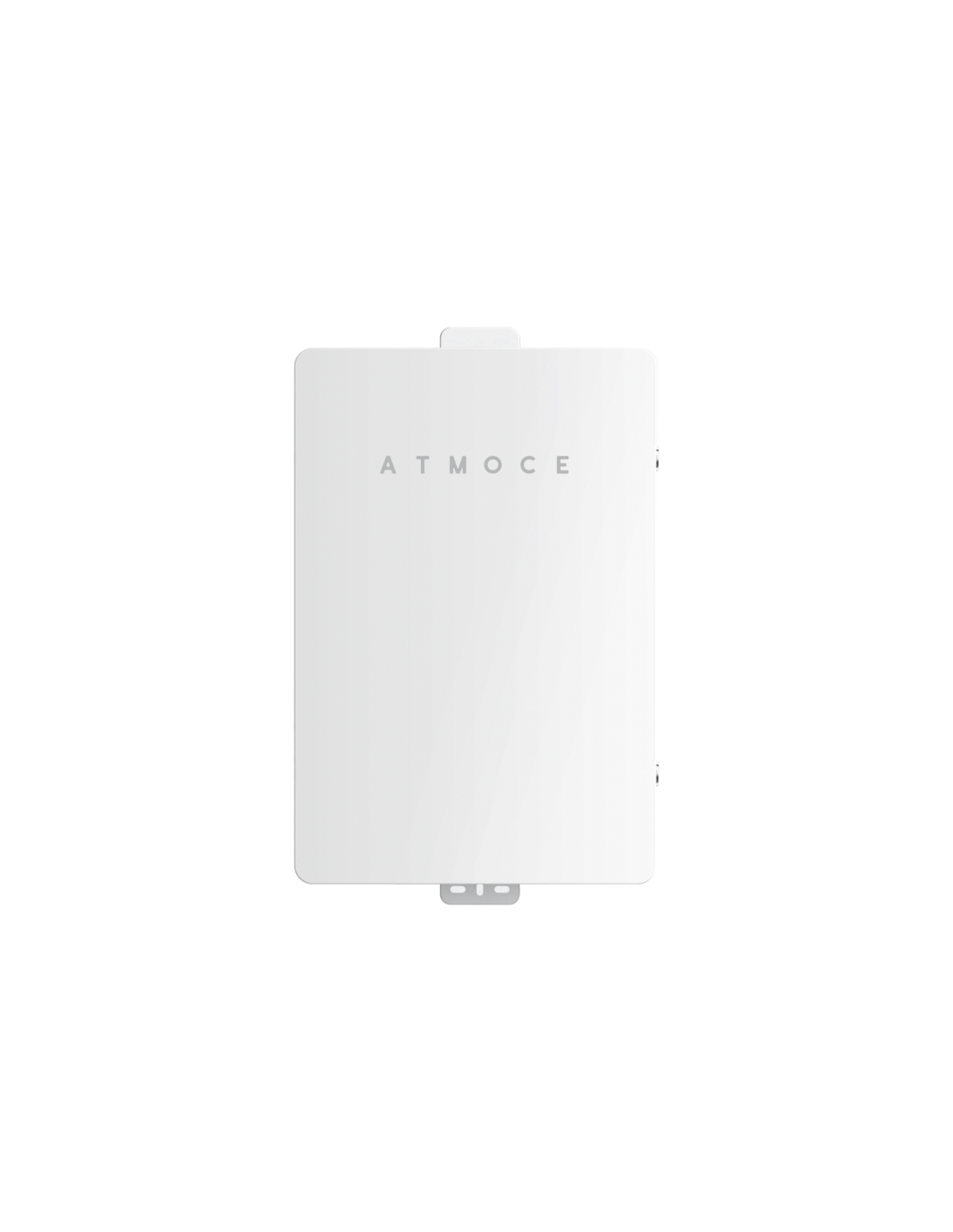

M-Combiner Atmoce MC100 Monophasé 10kw

Avantages M-Combiner Atmoce MC100

Les MC100 Élimine la complexité du câblage séparément, des protections photovoltaïques et de la batterie séparément: tout arrive Préinstallé et préconnecté Usine, réduisant de manière significative le temps d'installation contre un panneau électrique classique monté sur mesure. Cela en fait le complément naturel d'une installation avec micro-onduleurs Atmoce et une batterie de l'écosystème M-ELV, intégrant la gestion de l'ensemble du système en un point unique.

Leur Capteurs de courant (CT) avec précision de 0,1% sur micro-onduleurs, batterie et consommation, à côté du Communication bidirectionnelle avec Atmoce-Cloud, Autoriser un Terminez la gestion à distance de l'électricité des ménages de l'application Atmozen, y compris la surveillance en temps réel et la configuration commisée étape par étape. Cette capacité de contrôle à distance est clairement différente d'une boîte de protection traditionnelle, plus proche d'un système de gestion d'énergie intelligente que d'un simple combinaison de branchement.

Au niveau de la sécurité, il incorpore Isolation renforcée, protection SPD Devant les surtensages, un Relais M-Relais MR100-S Jusqu'à 50A et vérification de la fiabilité dans scénarios extrêmes, garanties particulièrement pertinentes lorsqu'on traite du point où la puissance de l'installation converge (réseau, Panneaux solaires et batteries de lithium).

Que fait le MC100

Les MC100 Ce n'est pas une simple image vide: elle provient de l'usine avec tous les composants nécessaires à utiliser, y compris un M-passerelle mg100, Commutateur réseau de 63a avec 100 mimes RCD, commutateurs photovoltaïques 20a (amplitable à 25A à prendre en charge jusqu'à 10 kW), interrupteur de batterie 63a, un M-Relais MR100-Set protection SPD avec la capacité de 20ka. Cette intégration réduit le nombre de composants qu'un installateur doit acquérir et filer séparément, simplifier ainsi la maintenance future du système.

Caractéristiques techniques détaillées

Paramètres électriques:

• Configuration du réseau: monophasé
• Tension nominale: 220/230 / 240V
• Plage de tension de fonctionnement (L A N): 184v ~ 276V
• Fréquence nominale: 50 / 60Hz
• Gamme de fréquences étendue: 45hz ~ 65Hz
• Branches maximales photovoltaïques: 2
• PV de courant maximum par branche: 20a (extensible à 25A, jusqu'à 10 kW)
• Courant de batterie maximum: 63a
• Capacité de batterie maximale: 21KWh (sortie de sortie limitée à 11.5kw)
• Courant nominal du CT: 80a
• Catégorie de surtension: III

Composants inclus:

• Mètres-porte d'entrée: 1 x mg100
• Interrupteur de passerelle: 1 unité, 10a, 2 pôles
• Interrupteur latéral PV: 2 unités, 20a, 2 pôles
• Interrupteur côté réseau: 1 unité, 63a, 2 pôles, RCD 100mA
• Batterie côté interrupteur: 1 unité, 63a, 2 pôles
• Ct micro-onduleur: 1 unité, précision 0,1%
• Batterie CT: 1 unité, précision 0,1%
• Interface CN CT: 1 unité, précision 0,1%
• Mètres-relais: 1 x MR100-S, 50A, 2 Polonais
• Commutateur SPD: 1 unité, 25a, 2 pôles
• SPD: 1 unité, en 20ka, 2 pôles

Paramètres mécaniques:

• DIMENSIONS (UN X AT X PR): 389 x 616 x 127mm
• Poids: 6,8kg
• Gamme de température ambiante: -30 ° C ~ 50 ° C
• Réfrigération: convection naturelle
• Degré de protection: IP65, extérieur
• Section de câble PV côté: 2,5 ~ 6mm²
• Réseau de section de câble: 6 ~ 10mm²
• Cable section Side Battery: 6 ~ 10mm²
• Section du câble de communication: 0,25 ~ 0,75mm²
• Le bruit:
• Altitude maximale: 3000m
• Classe de protection: II
• Degré de contamination: III

Communication:

• Protocoles pris en charge: PLC, WIFI, Bluetooth (BLE), Ethernet, Can, RS485
• PV côté: PLC, peut
• Côté réseau: Interface CT consommateur, Ethernet, E / S Digital (4x12V Do, 3xdi), RS485
• Batterie latie: WiFi 2,4GHz, Ethernet
• Charge latérale: Bluetooth 2,4GHz
• La plate-forme: Atmoce-Cloud et application atmozen
• Indicateurs: 3 LED

Certifications: CEI 61439-1 / -2 (de sécurité), IEC 62311 (santé), EN 301489-1 / -17, CEI 61000-6-1 / -2 / -3 / -4 (EMC), EN 300328 (radio-spectre), EN 50065-1 / -2 (API).

Foire aux questions (FAQ)

1. Quelle énergie photovoltaïque et batterie admet la MC100?
Admet Puissance photovoltaïque de 10kw sur 2 branches et même Capacité de la batterie 21kWh, bien que la puissance de sortie de la batterie soit limitée à 11,5kw par le commutateur 63A intégré.

2. Qu'est-ce qui inclut exactement l'équipement?
Comprend un M-passerelle mg100, commutateurs de réseau, pv et batterie, un M-Relais MR100-S, Capteurs de courant (CT) et protection SPD, tous préinstallés et préconnés de l'usine.

3. Peut-il être installé à l'étranger?
Oui, il a une protection Ip65 spécifiquement conçu pour l'installation extérieure, avec une plage de température de -30 ° C à 50 ° C.

4. Comment le système est-il géré et surveillé?
À travers l'application Atmozen, qui guide l'installation et la configuration, et par la communication bidirectionnelle avec Atmoce-Cloud Pour la gestion à distance de l'électricité à la maison.

5. Puis-je élargir le courant maximum par branche photovoltaïque?
Oui, le commutateur Standard 20A par une branche PV peut être remplacé par l'un des 25a, permettant d'atteindre la puissance photovoltaïque maximale de 10 kW de l'équipement. Consulter plus de contenu technique dans le Blog Tienda Solar.
