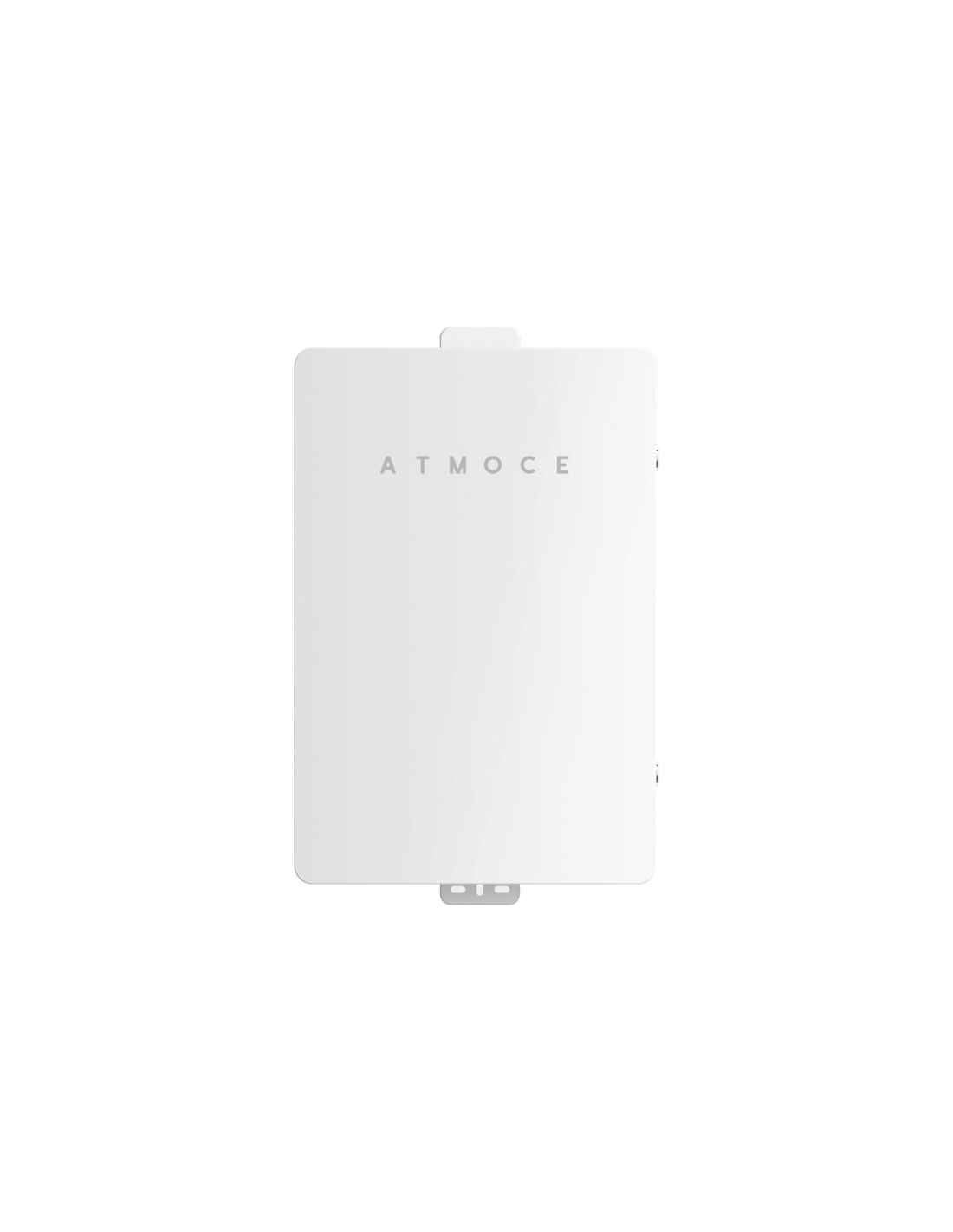

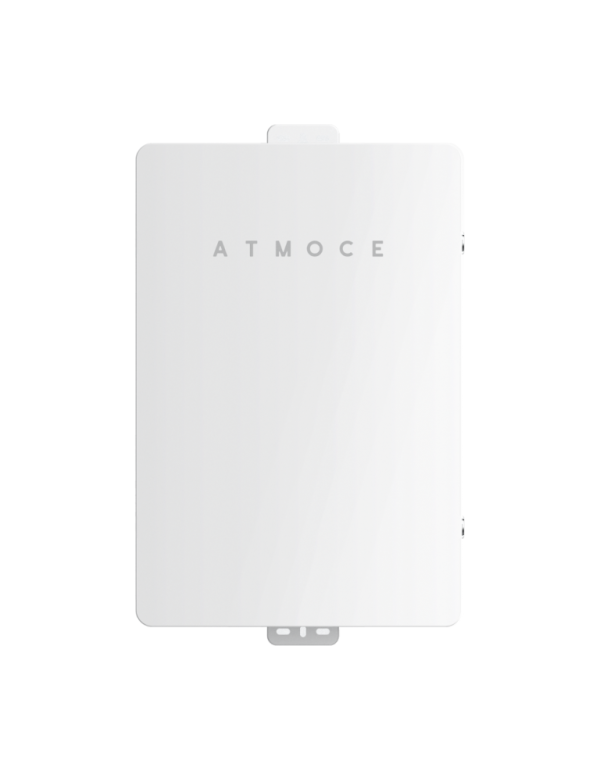

M-Combiner Atmoce MC100 1-Phase (2 FV-Einträge)

Warum wählen Sie das? MC100 von 2 FV-Einträgen?

Wenn eine Installation mit mikrowechselrichter Es wächst über einen einzelnen Photovoltaikzweig, der separat, der Schutz der einzelnen Leitung, die elektrische und Wartungsdesign entspricht, separat verwaltet. Die MC100 Lösen Sie diese Integration 2 Photovoltaik-Einträge In derselben Tabelle mit dedizierten 20A-Schalter pro Verzweigung (erweiterbar auf 25A), die das Erreichen ermöglicht 10kw Power FV des Geräts ohne zusätzliche Rahmen.

Jenseits des Photovoltaik-Teils, der MC100 fungiert als Treffpunkt zwischen der Generation, Lithiumbatterien und Haushaltsverbrauch: Präzisions-CT-Sensoren 0,1% Messen Sie unabhängig die Produktion von mikrowechselrichter, der Zustand der Batterie und der Verbrauch des Hauses, sendet alle diese Daten an die Wolke von Atmoce Für Ihre Analyse in Echtzeit aus der App.

Industrial grade security in residential format

Der Netzwerkschalter von 63a mit 100 mA RCDDer Batterieschalter auch 63aund Schutz 20ka SPD Schmelzüberspannungen, bilden einen Satz von Schutz, mehr als kommerzielle Einrichtungen als aus einem herkömmlichen Wohnbild. Dazu wird das hinzugefügt M-Relay MR100-Sein Relais bis zu 50A, der das Wechseln zwischen Netzwerk und isoliertem System und einem Verstärkte Isolierung das wurde in validiert Extreme Betriebsszenarien Nach dem Hersteller.

Installationsfenster & Play mit der App atmozmen

Unlike a traditional electrical panel that requires wiring and manual configuration component component, the MC100 kommt Vorinstalliert und vorgebungszweck Werks Die Aktivierung des Systems erfolgt über die App Atmozen, das das Installationsprogramm während des gesamten Startvorgangs leitet, um Installationszeiten zu reduzieren und Konfigurationsfehler zu minimieren.

Detaillierte technische Eigenschaften

Elektrische Parameter:

• Netzwerkkonfiguration: Einphasen (1-Phase)
• Nennspannung: 220/230 / 240V
• Spannungsbereich (L A n): 184V ~ 276V
• Nennfrequenz: 50 / 60Hz
• Erweiterte Frequenzbereich: 45Hz ~ 65 Hz
• Photovoltaik-Tickets: 2
• Maximaler Strom PV pro Eintrag: 20A (erweiterbar bei 25A, bis zu 10 kW)
• Maximum battery current: 63a
• Maximum battery capacity: 21kwh (Ausfahrt auf 11,5 kW)
• Nennstrom der CT: 80a
• Überspannungskategorie: III

Komponenten enthalten:

• M-Gateway: 1 x mg100
• Gateway-Schalter: 1 Einheit, 10A, 2 Polen
• PV-Side-Schalter: 2 Einheiten, 20A, 2 Polen
• Netzwerkseitenschalter: 1 Einheit, 63A, 2 Polen, RCD 100mA
• Seitige Batterie wechseln: 1 Einheit, 63A, 2 Polen
• Ct mikrowechselrichter: 1 Einheit, Präzision 0,1%
• Batterie CT: 1 Einheit, Präzision 0,1%
• CN CT-Schnittstelle: 1 Einheit, Präzision 0,1%
• M-Relay: 1 x MR100-S, 50A, 2 Polen
• SPD-Switch: 1 Einheit, 25A, 2 Polen
• SPD: 1 Einheit, in 20ka, 2 Polen

Mechanische Parameter:

• Abmessungen (ein X bei X PR): 389 x 616 x 127mm
• Gewicht: 6,8kg
• Raumtemperatur: -30 ° C ~ 50 ° C
• Kühlung: natürliche Konvektion
• Schutzart: IP65, außen
• Kabelabschnitt PV-Seite: 2,5 ~ 6mm²
• Kabelabschnitt Netzwerk: 6 ~ 10mm²
• Kabelabschnitt Seitenbatterie: 6 ~ 10mm²
• Kommunikationskabelabschnitt: 0,25 ~ 0,75 mm²
• Lärm:
• Maximale Höhe: 3000m
• Schutzklasse: II
• Grad der Kontamination: III

Kommunikation:

• Unterstützte Protokolle: SPS, WIFI, Bluetooth (BLE), Ethernet, Can, RS485
• Plattform: Atmoce-Clust und App atmozmen
• Indikatoren: 3 LEDs

Zertifizierungen: IEC 61439-1 / -2 (Sicherheit), IEC 62311 (Gesundheit), EN 301489-1 / -17, IEC 61000-6-1 / -2 / -3 /--4 (EMV), EN 300328 (Funkspektrum), EN 50065-1 / -2 (SPS).

Häufig gestellte Fragen (FAQ)

1. Wie viele photovoltaische Eingänge tut das? MC100?
Verfügt über 2 Photovoltaik-Einträge unabhängig, jeweils mit einem eigenen Schutzschalter, sodass erreichbar ist 10kw Power FV insgesamt.

2. Kann ich es mit einer einzigen Zeile von verwenden? mikrowechselrichter?
Ja, obwohl das Team 2 Tickets hat, können Sie nur einen verwenden, wenn Ihre Installation eine einzelne Photovoltaik-Niederlassung aufweist, die den zweiten zur zukünftigen Erweiterung zur Verfügung stimmt.

3. Welche Batterie kann ich anschließen?
Batterien unterstützen 21 kWh Kapazitätmit einer begrenzten Ausgangsleistung zu 11,5kw Aufgrund des 63A-Schalters in das Gerät integriert.

4. Benötige ich fortgeschrittenes technisches Wissen, um es zu installieren?
Das Team kommt an Vorinstalliert und vorgebungszweck, und der Inbetriebnahme wird Schritt für Schritt von der App geführt Atmozen, obwohl wir empfehlen, dass die elektrische Installation von einem zertifizierten Fachmann durchgeführt wird.

5. Welche Schutzart umfassen Überschwankungen?
Ein Gerät integrieren SPD (Surge Protection Device) von 20ka, zusätzlich zu differentialen Schalter auf der Netzwerkseite mit 100mA RCD. Weitere technische Inhalte in der Blog Tienda Solar.
