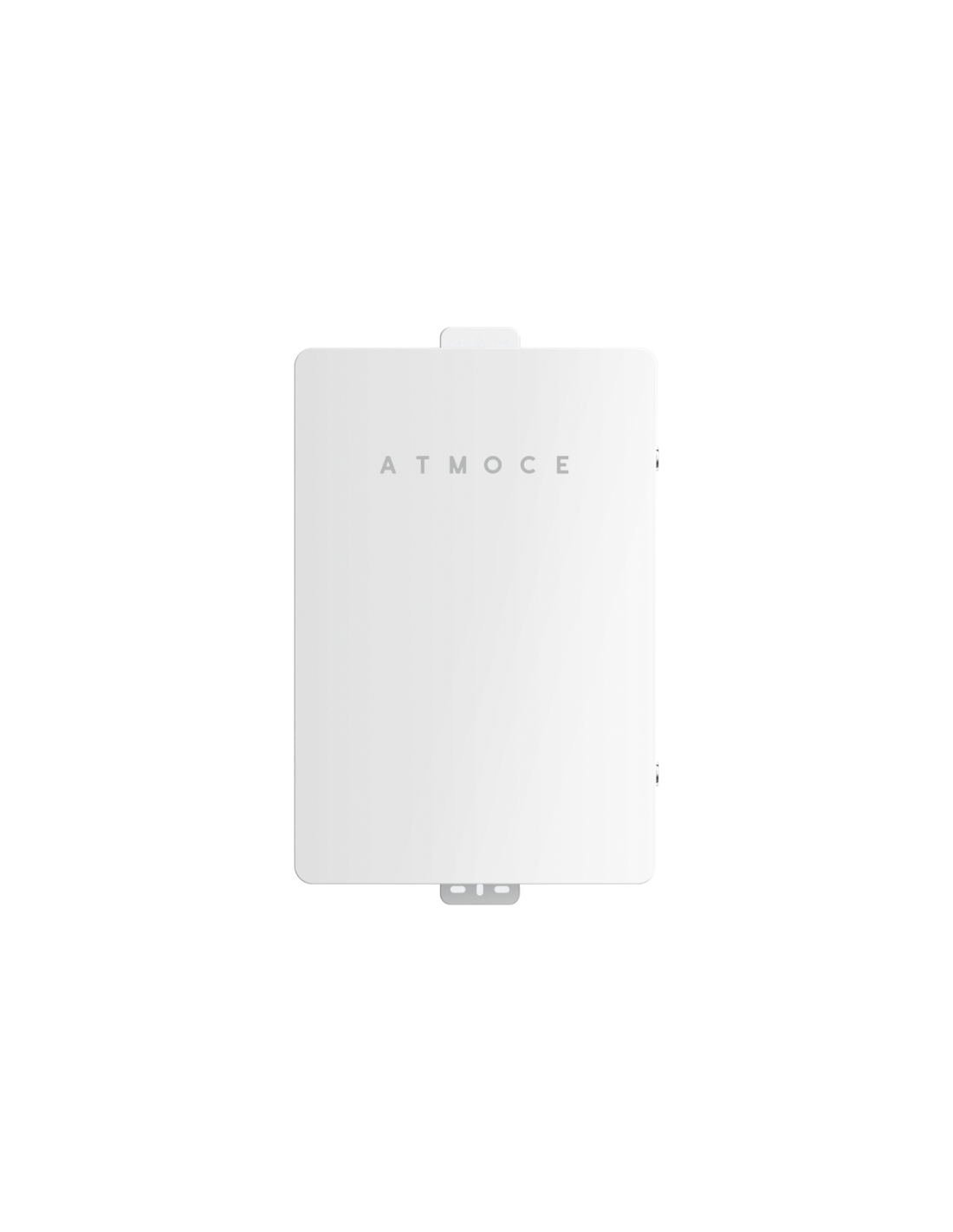

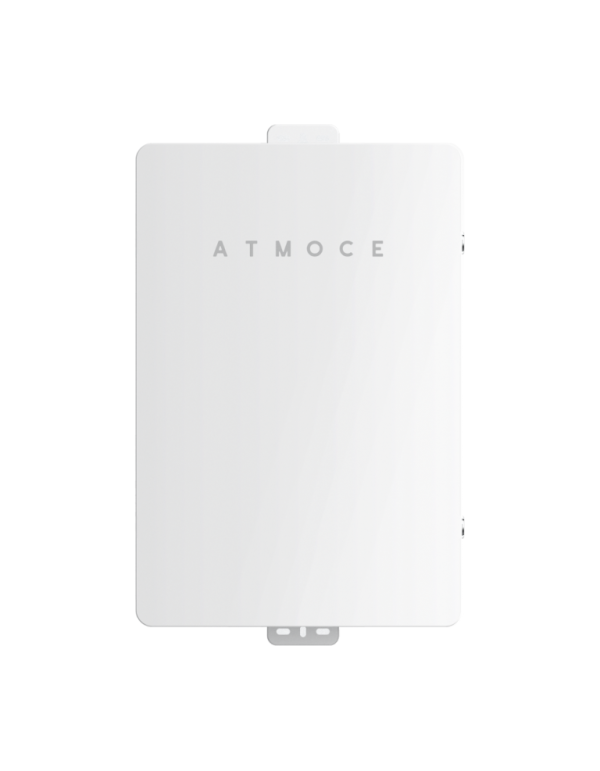

M-Combiner Atmoce MC100 1 fase (2 entradas FV)

Por que escolher o MC100 de 2 entradas FV?

Quando uma instalação com microinversores Ela cresce além de uma única filial fotovoltaica, gerencia separadamente as proteções de cada linha complica o design elétrico e de manutenção. A MC100 resolver esta integração 2 entradas fotovoltaicas Na mesma mesa, com interruptores 20A dedicados por ramo (expansível a 25a) que permitem alcançar 10kw poder fv do equipamento sem a necessidade de quadros adicionais.

Além da parte fotovoltaica, a MC100 atua como ponto de encontro entre a geração, Baterias de lítio e consumo doméstico: Sensores CT de precisão 0,1% medir independentemente a produção de microinversores, o estado da bateria e o consumo da casa, enviando todos esses dados para a nuvem de Atmoce Para sua análise em tempo real no aplicativo.

Segurança industrial no formato residencial

A chave de rede de 63a com 100mA RCD, o interruptor da bateria também 63ae proteção 20ka spd Enfrentando sobretravos, compõem um conjunto de proteções mais do que as instalações comerciais do que de uma imagem residencial convencional. Para isso é adicionado o M-Relé MR100-S, um relé até 50a que gerencia a mudança entre rede e sistema isolado, e isolamento reforçado que foi validado em Cenários de operação extremos De acordo com o fabricante.

Instalação Plug & Play com o aplicativo Atmozen

Ao contrário de um painel elétrico tradicional que requer fiação e componente manual do componente de configuração, o MC100 vem Pré-instalado e pré-preso Fábrica A ativação do sistema é feita através do aplicativo Atmozen, que orienta o instalador durante todo o processo de arranque, reduzindo os tempos de instalação e minimizando erros de configuração.

Características técnicas detalhadas

Parâmetros elétricos:

• Configuração de rede: Fase única (1 fase)
• Tensão nominal: 220/230 / 240V
• Faixa de tensão (l a n): 184V ~ 276V
• Frequência nominal: 50 / 60Hz
• Faixa de frequência estendida: 45hz ~ 65hz
• Bilhetes fotovoltaicos: 2
• PV atual máximo por entrada: 20a (expansível em 25A, até 10kW)
• Corrente máxima da bateria: 63a
• Capacidade máxima da bateria: 21kWh (saída limitada a 11,5kw)
• Corrente nominal do CT: 80a
• Categoria de sobretensão: III

Componentes incluídos:

• Metros-Gateway: 1 x mg100
• Interruptor Gateway: 1 unidade, 10A, 2 pólos
• Interruptores do lado PV: 2 unidades, 20a, 2 pólos
• Network Side Switch: 1 unidade, 63A, 2 pólos, RCD 100mA
• Bateria lateral de mudança: 1 unidade, 63A, 2 pólos
• Ct microinversor: 1 unidade, precisão 0,1%
• Bateria CT: 1 unidade, precisão 0,1%
• Interface CN CT: 1 unidade, precisão 0,1%
• Metros-revezamento: 1 x MR100-S, 50A, 2 pólos
• Interruptor SPD: 1 unidade, 25A, 2 pólos
• SPD: 1 unidade, em 20ka, 2 pólos

Parâmetros mecânicos:

• Dimensões (um X no X PR): 389 x 616 x 127mm
• Peso: 6,8kg
• Gama de temperatura ambiente: -30 ° C ~ 50 ° C
• Refrigeração: convecção natural
• Grau de proteção: IP65, Exterior
• Secção de cabo SIDE PV: 2.5 ~ 6mm²
• Rede de seção a cabo: 6 ~ 10mm²
• Cable section Side Battery: 6 ~ 10mm²
• Cabo de comunicação Seção: 0,25 ~ 0.75mm²
• Ruído:
• Altitude máxima: 3000m
• Classe de proteção: II
• Grau de contaminação: III

Comunicação:

• Protocolos suportados: PLC, Wi-Fi, Bluetooth (BLE), Ethernet, Can, Rs485
• Plataforma: Atmoce-Cloud e app atmozen
• Indicadores: 3 LEDs

Certificações: IEC 61439-1 / -2 (de segurança), IEC 62311 (de saúde), EN 301489-1 / -17, IEC 61000-6-1 / -2 / -3 / -4 (EMC), EN 300328 (espectro de rádio), En 50065-1 / -2 (PLC).

Perguntas frequentes (FAQ)

1. Quantas entradas fotovoltaicas MC100?
Tem 2 entradas fotovoltaicas independente, cada um com seu próprio interruptor de proteção, permitindo alcançar 10kw poder fv total.

2. Posso usá-lo com uma única linha de microinversores?
Sim, embora a equipe tenha 2 ingressos, você pode usar apenas uma se sua instalação tiver uma única filial fotovoltaica, deixando o segundo disponível para expansão futura.

3. Qual bateria posso conectar?
Baterias de suporte para cima Capacidade 21kWh, com uma potência de saída limitada para 11,5kw Devido ao switch 63A integrado no equipamento.

4. Preciso de conhecimento técnico avançado para instalá-lo?
A equipe chega Pré-instalado e pré-preso, e seu start-up é guiado passo a passo do aplicativo Atmozen, embora recomendamos que a instalação elétrica seja realizada por um profissional certificado.

5. Que tipo de proteções incluem super-sobrecarregamento?
Incorporar um dispositivo SPD (dispositivo de proteção contra surtos) de 20ka, além de interruptores diferenciais no lado da rede com 100mA RCD. Consulte mais conteúdo técnico no Blog Tienda Solar.

Complete sua instalação em Tienda Solar com microinversores, paineis solar e Baterias de lítio para o seu sistema fotovoltaico.
