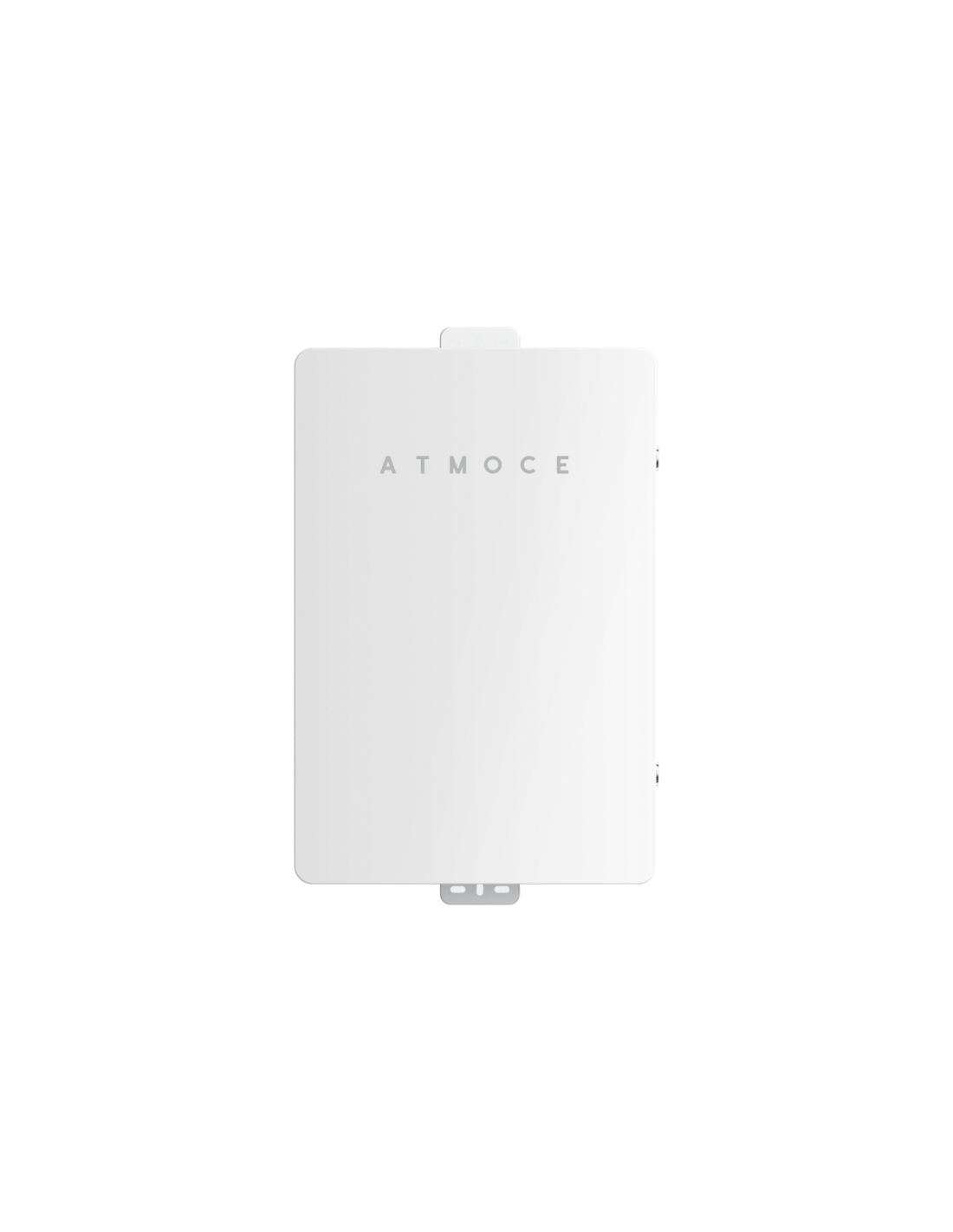

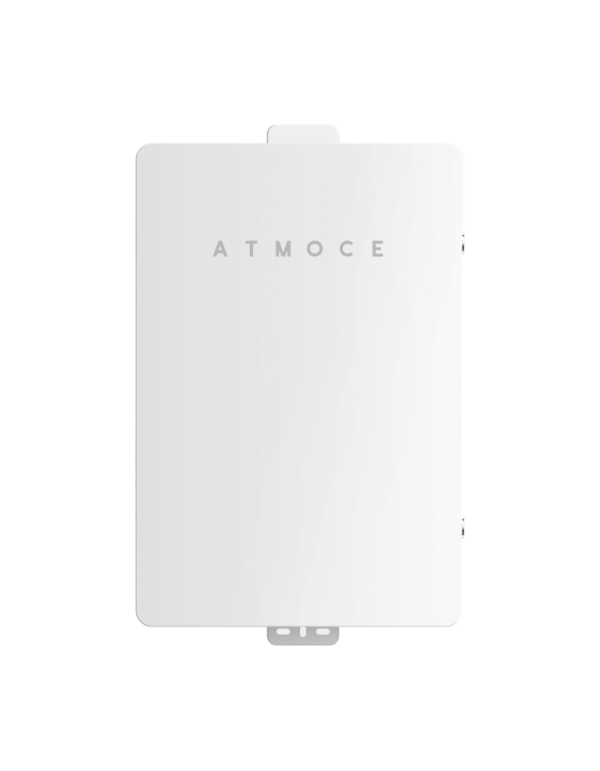

M-Combiner Atmoce MC100 1-fase (2 voci FV)

Perché scegliere il MC100 di 2 voci FV?

Quando un'installazione con microinverter Cresce oltre un singolo ramo fotovoltaico, gestisci separatamente le protezioni di ciascuna linea complica il design elettrico e di manutenzione. La MC100 Risolvi questo integratore 2 voci fotovoltaiche Nello stesso tavolo, con switch dedicato 20A per ramo (espandibile a 25a) che consentono di raggiungere POWER 10KW FV dell'apparecchiatura senza la necessità di ulteriori fotogrammi.

Oltre la parte fotovoltaica, il MC100 agisce come punto d'incontro tra la generazione, batterie al litio e consumo domestico: Sensori CT di precisione 0,1% misurare indipendentemente la produzione di microinverter, lo stato della batteria e il consumo della casa, inviando tutti questi dati alla nuvola di Atmoce Per la tua analisi in tempo reale dall'app.

Sicurezza del grado industriale in formato residenziale

L'interruttore di rete di 63A con RCD 100MA, anche l'interruttore della batteria 63ae protezione 20ka SPD Di fronte a sovratensioni, costituiscono una serie di protezioni più delle strutture commerciali che da un'immagine residenziale convenzionale. A questo è aggiunto il M-relè MR100-S, un relè fino a 50a che gestisce il passaggio da un sistema di rete e isolato e a Isolamento rinforzato che è stato convalidato in Scenari operativi estremi Secondo il produttore.

Installazione Plug & Play con l'app atATrozen

A differenza di un pannello elettrico tradizionale che richiede il cablaggio e il componente del componente di configurazione manuale, il MC100 arriva Preinstallato e preconnesso fabbrica L'attivazione del sistema è eseguita tramite l'app Atmozen, che guida il programma di installazione durante il processo di avviamento, riducendo i tempi di installazione e riducendo al minimo gli errori di configurazione.

Caratteristiche tecniche dettagliate

Parametri elettrici:

• Configurazione di rete: Monofase (1-fase)
• Tensione nominale: 220/230 / 240V
• Intervallo di tensione (l A n): 184 V ~ 276V
• Frequenza nominale: 50 / 60Hz
• Intervallo di frequenza esteso: 45Hz ~ 65Hz
• Biglietti fotovoltaici: 2
• Attuale massima PV per ingresso: 20a (espandibile a 25a, fino a 10kw)
• Corrente massima della batteria: 63a
• Capacità massima della batteria: 21KWH (uscita limitata a 11,5KW)
• Corrente nominale del CT: 80a
• Categoria di sovratensione: III

Componenti inclusi:

• Metri-Gateway: 1 x MG100
• Interruttore gateway: 1 unità, 10a, 2 poli
• Interruttori laterali PV: 2 unità, 20a, 2 poli
• Interruttore laterale di rete: 1 unità, 63A, 2 poli, RCD 100mA
• Cambia batteria laterale: 1 unità, 63A, 2 poli
• Ct microinverter: 1 unità, precisione 0,1%
• Batteria CT: 1 unità, precisione 0,1%
• Interfaccia CT CT: 1 unità, precisione 0,1%
• Metri-relè: 1 x MR100-S, 50A, 2 poli
• Interruttore SPD: 1 unità, 25a, 2 poli
• Spd: 1 unità, in 20ka, 2 poli

Parametri meccanici:

• Dimensioni (una X a X PR): 389 x 616 x 127mm
• Peso: 6,8kg
• Gamma di temperature della stanza: -30 ° C ~ 50 ° C
• Refrigerazione: convezione naturale
• Grado di protezione: IP65, esterno
• Sezione del cavo lato fotovoltaico: 2,5 ~ 6mm²
• Rete della sezione dei cavi: 6 ~ 10mm²
• Cable section Side Battery: 6 ~ 10mm²
• Cavo di comunicazione Sezione: 0,25 ~ 0,75mm²
• Rumore:
• Altitudine massima: 3000m
• Classe di protezione: II
• Grado di contaminazione: III

Comunicazione:

• Protocolli supportati: PLC, WiFi, Bluetooth (BLE), Ethernet, Can, RS485
• Piattaforma: Atmoce-Cloud e app atATrozen
• Indicatori: 3 LED

Certificazioni: IEC 61439-1 / -2 (di sicurezza), IEC 62311 () salute, IT 301489-1 / -17, IEC 61000-6-1 / -2 / -3 / -4 (EMC), EN 300328 (spettro radio), EN 50065-1 / -2 (PLC).

Domande frequenti (FAQ)

1. Quanti ingressi fotovoltaici fa il MC100?
Ha 2 voci fotovoltaiche indipendente, ciascuno con il proprio interruttore protettivo, che consente di raggiungere POWER 10KW FV totale.

2. Posso usarlo con una singola riga di microinverter?
Sì, sebbene il team abbia 2 biglietti, puoi usarne solo una se la tua installazione ha un singolo ramo fotovoltaico, lasciando il secondo disponibile per l'espansione futura.

3. Che batteria posso connettermi?
Supporta batterie 21kwh Capacity, con una potenza di uscita limitata a 11,5kw A causa dell'ambiente 63A integrato nell'attrezzatura.

4. Ho bisogno di conoscenze tecniche avanzate per installarlo?
La squadra arriva Preinstallato e preconnesso, e il suo start-up è guidato passo dopo passo dall'app Atmozen, anche se si consiglia di eseguire l'installazione elettrica da un professionista certificato.

5. Che tipo di protezioni includono sovrastanti sovrastanti?
Incorporare un dispositivo SPD (dispositivo di protezione da sovratensione) di 20KA, oltre agli interruttori differenziali sul lato della rete con Rcd 100mA. Consultare più contenuti tecnici nel Blog Tienda Solar.
