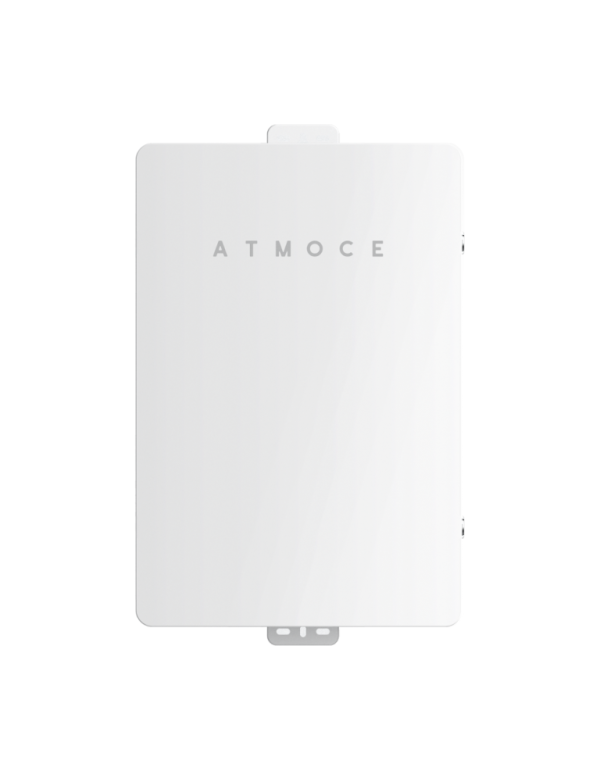

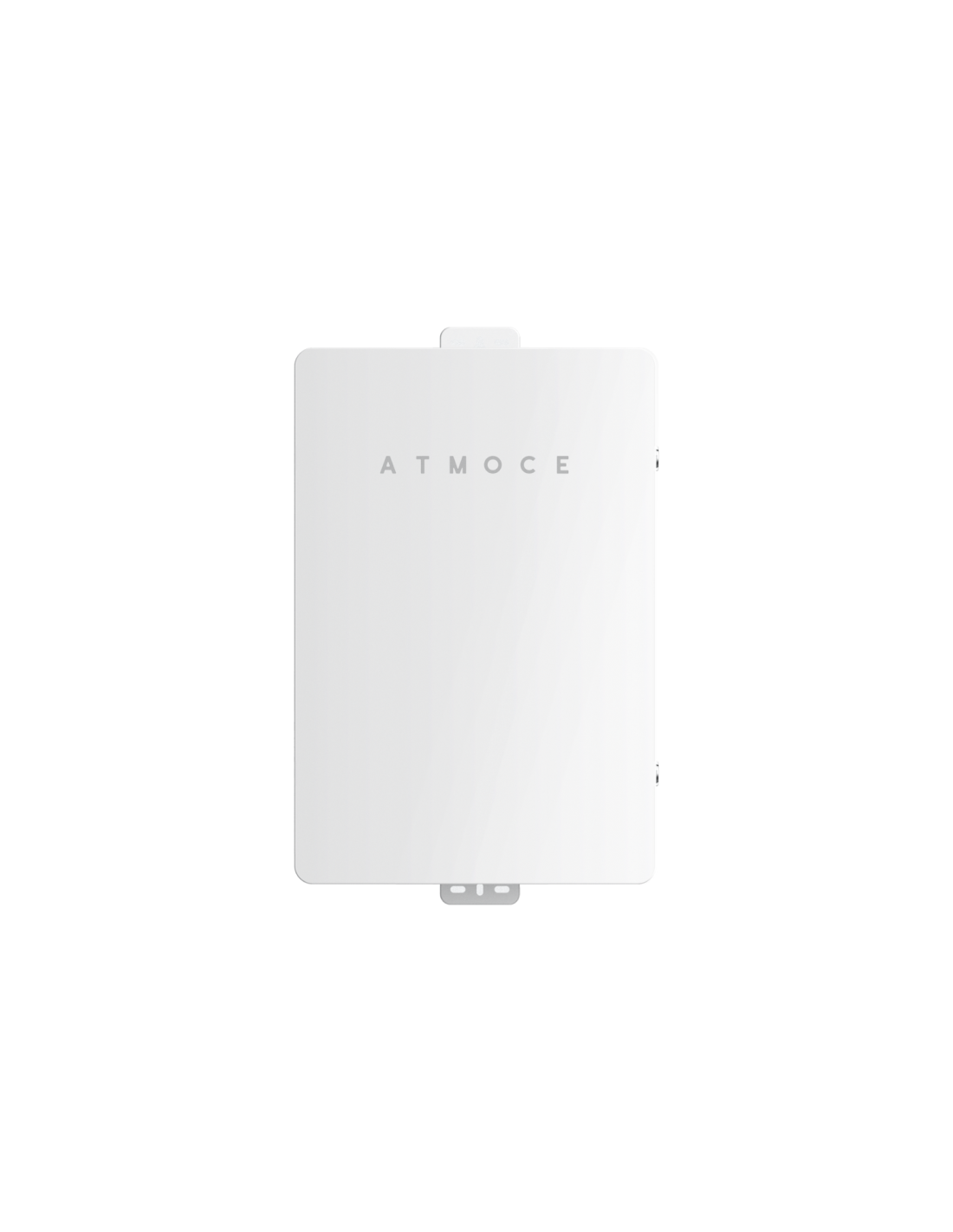

M-Combiner Atmoce MC100 10kw único

Benefícios M-Combiner Atmoce MC100

A MC100 Elimina a complexidade da fiação separadamente, proteções fotovoltaicas e da bateria separadamente: tudo chega Pré-instalado e pré-preso Fábrica, reduzindo significativamente o tempo de instalação contra um painel elétrico convencional montado sob medida. Isso torna o complemento natural de uma instalação com microinversores Atmoce e uma bateria do ecossistema M-ELV, integrando a gestão de todo o sistema em um único ponto.

Seus Sensores atuais (CT) com precisão de 0,1% sobre microinversores, bateria e consumo, ao lado do comunicação bidirecional com Atmoce-Cloud, Permitir um Gerenciamento remoto completo de eletricidade doméstica do aplicativo Atmozen, incluindo monitoramento em tempo real e configuração guiada passo a passo. Essa capacidade de controle remoto é claramente diferente de uma caixa de proteção tradicional, mais próxima de um sistema inteligente de gerenciamento de energia do que para um combinador de ramificação simples.

No nível de segurança, ele incorpora isolamento reforçado, proteção SPD na frente de sobrecarga, um Relé M-Relé MR100-S Até 50A e verificação de confiabilidade em cenários extremosgarante especialmente relevante ao lidar com o ponto em que toda a potência da instalação converge (rede, paineis solar e Baterias de lítio).

O que faz o MC100

A MC100 Não é uma imagem vazia simples: vem da fábrica com todos os componentes necessários para operar, incluindo um M-gateway mg100, Interruptor de rede de 63a com 100mA RCD, interruptores fotovoltaicos 20a (ampliável a 25A para suportar até 10kW), interruptor de bateria 63aum M-Relé MR100-Se proteção SPD com a capacidade de 20ka. Essa integração reduz o número de componentes que um instalador deve adquirir e conectar separadamente, também simplificando a manutenção futura do sistema.

Características técnicas detalhadas

Parâmetros elétricos:

• Configuração de rede: monofásica
• Tensão nominal: 220/230 / 240V
• Faixa de tensão de operação (l a n): 184V ~ 276V
• Frequência nominal: 50 / 60Hz
• Faixa de frequência estendida: 45hz ~ 65hz
• Ramos fotovoltaicos máximos: 2
• Pv atual máximo por ramo: 20a (expansível em 25A, até 10kW)
• Corrente máxima da bateria: 63a
• Capacidade máxima da bateria: 21kWh (saída de saída limitada a 11,5kw)
• Corrente nominal do CT: 80a
• Categoria de sobretensão: III

Componentes incluídos:

• Metros-Gateway: 1 x mg100
• Interruptor Gateway: 1 unidade, 10A, 2 pólos
• Interruptor Lateral PV: 2 unidades, 20a, 2 pólos
• Network Side Switch: 1 unidade, 63A, 2 pólos, RCD 100mA
• Bateria lateral de mudança: 1 unidade, 63A, 2 pólos
• Ct microinversor: 1 unidade, precisão 0,1%
• Bateria CT: 1 unidade, precisão 0,1%
• Interface CN CT: 1 unidade, precisão 0,1%
• Metros-revezamento: 1 x MR100-S, 50A, 2 pólos
• Interruptor SPD: 1 unidade, 25A, 2 pólos
• SPD: 1 unidade, em 20ka, 2 pólos

Parâmetros mecânicos:

• Dimensões (um X no X PR): 389 x 616 x 127mm
• Peso: 6,8kg
• Gama de temperatura ambiente: -30 ° C ~ 50 ° C
• Refrigeração: convecção natural
• Grau de proteção: IP65, Exterior
• Secção de cabo SIDE PV: 2.5 ~ 6mm²
• Rede de seção a cabo: 6 ~ 10mm²
• Cable section Side Battery: 6 ~ 10mm²
• Cabo de comunicação Seção: 0,25 ~ 0.75mm²
• Ruído:
• Altitude máxima: 3000m
• Classe de proteção: II
• Grau de contaminação: III

Comunicação:

• Protocolos suportados: PLC, Wi-Fi, Bluetooth (BLE), Ethernet, Can, Rs485
• Lado PV: Plc, pode
• Lado da rede: Interface CT do Consumidor, Ethernet, E / S Digital (4x12V do, 3xDI), RS485
• Bateria lateral: WiFi 2,4Ghz, Ethernet
• Carga lateral: Bluetooth 2,4Ghz
• Plataforma: Atmoce-Cloud e app atmozen
• Indicadores: 3 LEDs

Certificações: IEC 61439-1 / -2 (de segurança), IEC 62311 (de saúde), EN 301489-1 / -17, IEC 61000-6-1 / -2 / -3 / -4 (EMC), EN 300328 (espectro de rádio), En 50065-1 / -2 (PLC).

Perguntas frequentes (FAQ)

1. Que energia fotovoltaica e bateria admite o MC100?
Admite 10kw poder fotovoltaico em 2 galhos e até Capacidade da bateria 21kWh, embora a potência de saída da bateria esteja limitada a 11,5kw pelo interruptor integrado 63A.

2. O que inclui exatamente o equipamento?
Inclui um M-gateway mg100, interruptores de rede, PV e bateria, um M-Relé MR100-S, Sensores atuais (CT) e proteção SPD, todos pré-instalados e pré-pré-pré-instalados da fábrica.

3. Pode ser instalado no exterior?
Sim, tem proteção Ip65 projetado especificamente para instalação exterior, com uma faixa de temperatura de -30 ° C a 50 ° C.

4. Como o sistema é gerenciado e monitorado?
Através do aplicativo Atmozen, que orienta a instalação e a configuração e pela comunicação bidirecional com Atmoce-Cloud Para gerenciamento remoto de eletricidade doméstica.

5. Posso expandir a corrente máxima por ramificação fotovoltaica?
Sim, o switch 20A padrão por ramo PV pode ser substituído por um dos 25a, permitindo atingir o poder fotovoltaico máximo de 10kW do equipamento. Consulte mais conteúdo técnico no Blog Tienda Solar.
