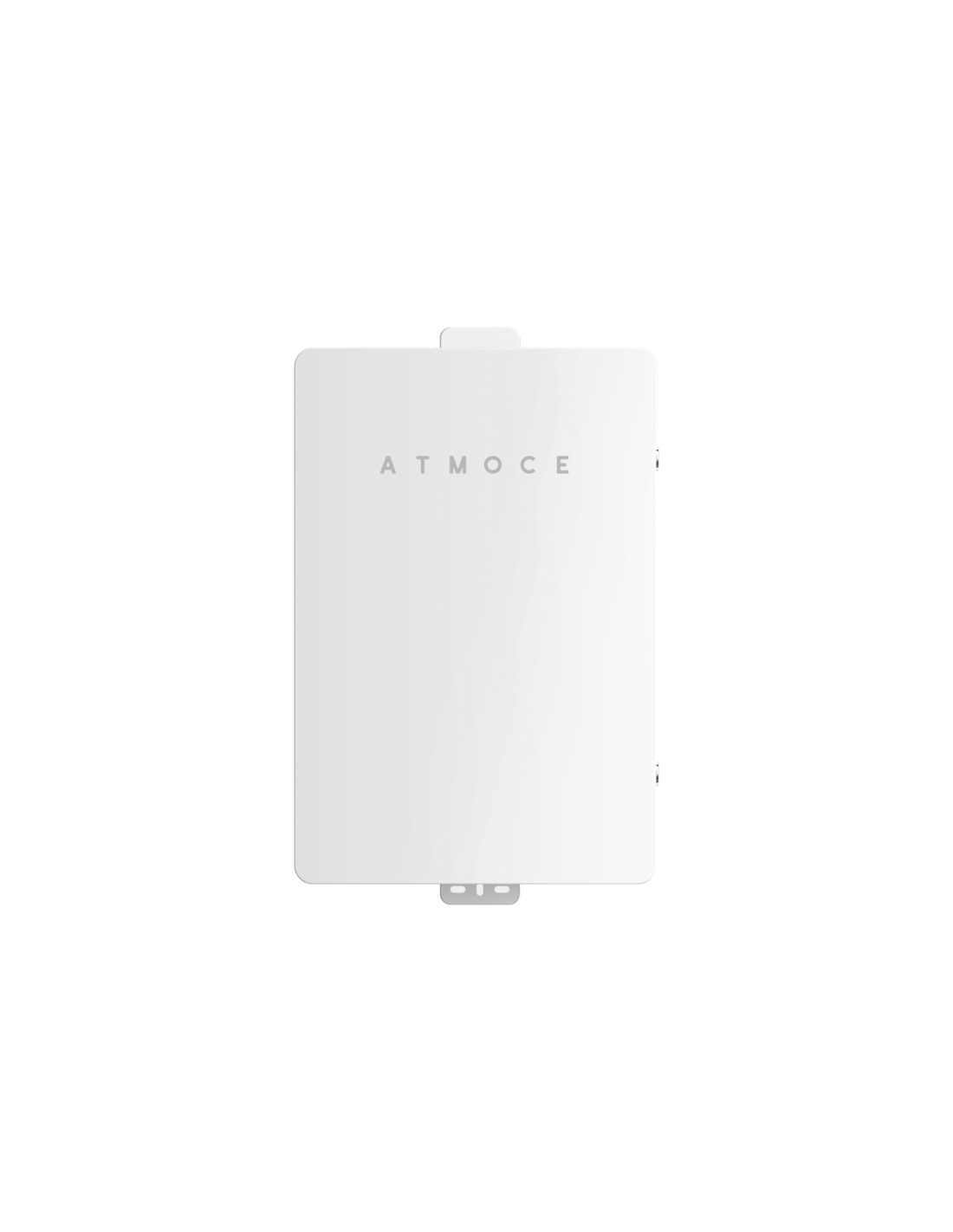

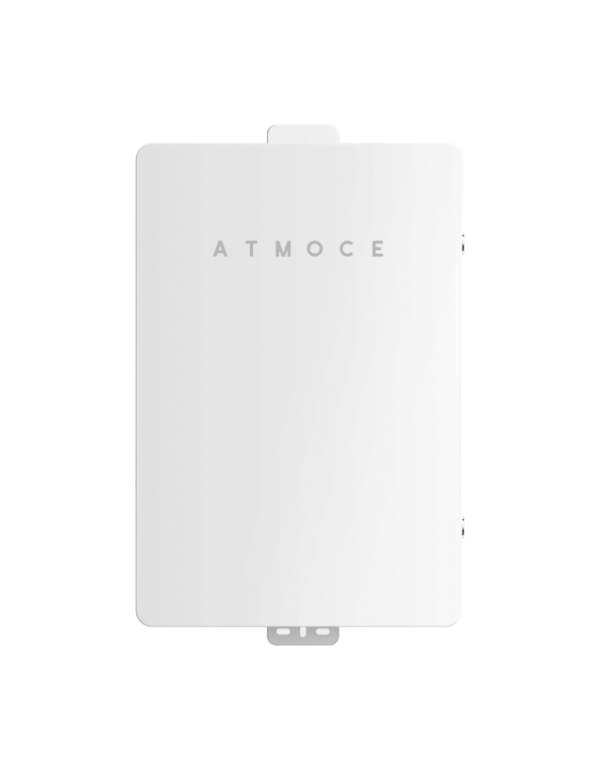

M-Combiner Atmoce MC100 10kw monofase

Vantaggi M-Combiner Atmoce MC100

La MC100 Elimina la complessità del cablaggio separatamente, le protezioni fotovoltaiche e le protezioni della batteria separatamente: tutto arriva Preinstallato e preconnesso Fabbrica, riducendo significativamente il tempo di installazione contro un quadro elettrico montato su misura convenzionale. Questo lo rende il complemento naturale di un'installazione con microinverter Atmoce e una batteria ecosistema M-ELV, integrando la gestione dell'intero sistema in un unico punto.

Loro Sensori di corrente (CT) con precisione dallo 0,1% su microinverter, batteria e consumo, accanto al Comunicazione bidirezionale con Atmoce-Cloud, consentire a Gestione remota completa dell'elettricità domestica Dall'app Atmozen, incluso il monitoraggio in tempo reale e la configurazione guidata passo-passo. Questa capacità di controllo remoto è chiaramente diversa da una casella di protezione tradizionale, più vicina a un sistema di gestione dell'energia intelligente che a un semplice combinatore di filiali.

A livello di sicurezza, incorpora Isolamento rinforzato, protezione Spd Di fronte a sovratensioni, a RELAY M-RELAY MR100-S fino a 50a e verifica dell'affidabilità in Scenari estremi, garantisce particolarmente rilevante quando si tratta del punto in cui tutta la potenza dell'installazione converge (rete, pannelli solari e batterie al litio).

Cosa fa il MC100

La MC100 Non è una semplice immagine vuota: proviene dalla fabbrica con tutti i componenti necessari da operare, incluso a M-gateway mg100, Interruttore di rete di 63A con RCD 100MA, interruttori fotovoltaici 20a (amplificabile a 25A per supportare fino a 10KW), interruttore della batteria 63a, a M-relè MR100-Se protezione Spd con la capacità di 20ka. Questa integrazione riduce il numero di componenti che un programma di installazione deve acquisire e cablare separatamente, semplificando anche la manutenzione futura del sistema.

Caratteristiche tecniche dettagliate

Parametri elettrici:

• Configurazione di rete: monofase
• Tensione nominale: 220/230 / 240V
• Intervallo di tensione operativa (l A n): 184 V ~ 276V
• Frequenza nominale: 50 / 60Hz
• Intervallo di frequenza esteso: 45Hz ~ 65Hz
• Massimi rami fotovoltaici: 2
• Attuale massima PV per ramo: 20a (espandibile a 25a, fino a 10kw)
• Corrente massima della batteria: 63a
• Capacità massima della batteria: 21kWh (Esci Energia limitata a 11.5KW)
• Corrente nominale del CT: 80a
• Categoria di sovratensione: III

Componenti inclusi:

• Metri-Gateway: 1 x MG100
• Interruttore gateway: 1 unità, 10a, 2 poli
• Interruttore laterale PV: 2 unità, 20a, 2 poli
• Interruttore laterale di rete: 1 unità, 63A, 2 poli, RCD 100mA
• Cambia batteria laterale: 1 unità, 63A, 2 poli
• Ct microinverter: 1 unità, precisione 0,1%
• Batteria CT: 1 unità, precisione 0,1%
• Interfaccia CT CT: 1 unità, precisione 0,1%
• Metri-relè: 1 x MR100-S, 50A, 2 poli
• Interruttore SPD: 1 unità, 25a, 2 poli
• Spd: 1 unità, in 20ka, 2 poli

Parametri meccanici:

• Dimensioni (una X a X PR): 389 x 616 x 127mm
• Peso: 6,8kg
• Gamma di temperature della stanza: -30 ° C ~ 50 ° C
• Refrigerazione: convezione naturale
• Grado di protezione: IP65, esterno
• Sezione del cavo lato fotovoltaico: 2,5 ~ 6mm²
• Rete della sezione dei cavi: 6 ~ 10mm²
• Cable section Side Battery: 6 ~ 10mm²
• Cavo di comunicazione Sezione: 0,25 ~ 0,75mm²
• Rumore:
• Altitudine massima: 3000m
• Classe di protezione: II
• Grado di contaminazione: III

Comunicazione:

• Protocolli supportati: PLC, WiFi, Bluetooth (BLE), Ethernet, Can, RS485
• Lato fotovoltaico: PLC, può
• Lato della rete: Interfaccia CT di consumer, Ethernet, E / S Digitale (4x12V do, 3xdi), RS485
• Batteria laterale: WiFi 2,4 GHz, Ethernet
• Carico laterale: Bluetooth 2,4 GHz
• Piattaforma: Atmoce-Cloud e app atATrozen
• Indicatori: 3 LED

Certificazioni: IEC 61439-1 / -2 (di sicurezza), IEC 62311 () salute, IT 301489-1 / -17, IEC 61000-6-1 / -2 / -3 / -4 (EMC), EN 300328 (spettro radio), EN 50065-1 / -2 (PLC).

Domande frequenti (FAQ)

1. Quale potenza fotovoltaica e batteria ammette il MC100?
Ammette Potere fotovoltaico da 10KW su 2 rami e persino 21kWh Capacità della batteria, Sebbene la potenza di uscita della batteria sia limitata a 11,5kw dall'interruttore integrato 63a.

2. Che cosa include esattamente l'attrezzatura?
Include a M-gateway mg100, interruttori di rete, PV e batteria, a M-relè MR100-S, Sensori di corrente (CT) e protezione Spd, tutto preinstallato e preconnesso dalla fabbrica.

3. Può essere installato all'estero?
Sì, ha una protezione Ip65 Progettato specificamente per l'installazione esterna, con un intervallo di temperatura di -30 ° C a 50 ° C.

4. Come è gestito e monitorato il sistema?
Attraverso l'app Atmozen, che guida l'installazione e la configurazione e con la comunicazione bidirezionale con Atmoce-Cloud Per la gestione remota dell'elettricità domestica.

5. Posso espandere la corrente massima per ramo fotovoltaico?
Sì, lo standard standard 20A tramite filiale PV può essere sostituito da uno di 25a, consentendo di raggiungere il potere fotovoltaico massimo 10kw dell'apparecchiatura. Consultare più contenuti tecnici nel Blog Tienda Solar.
