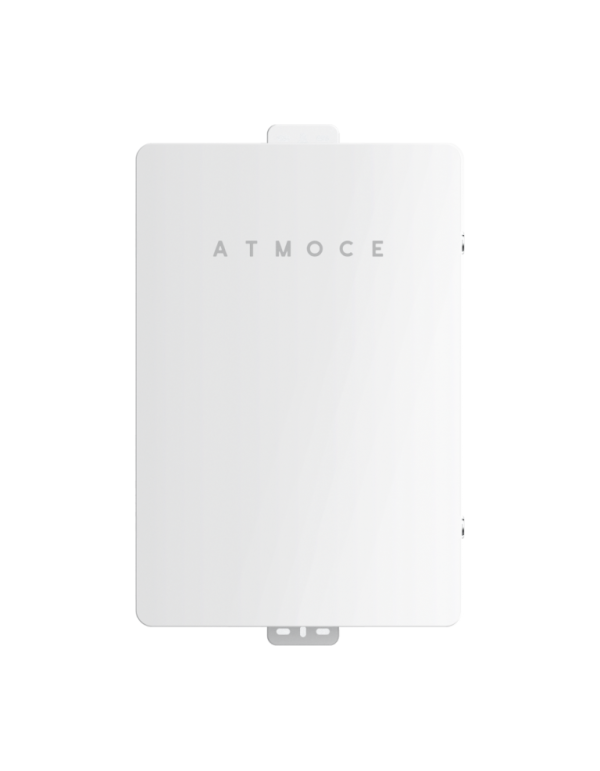

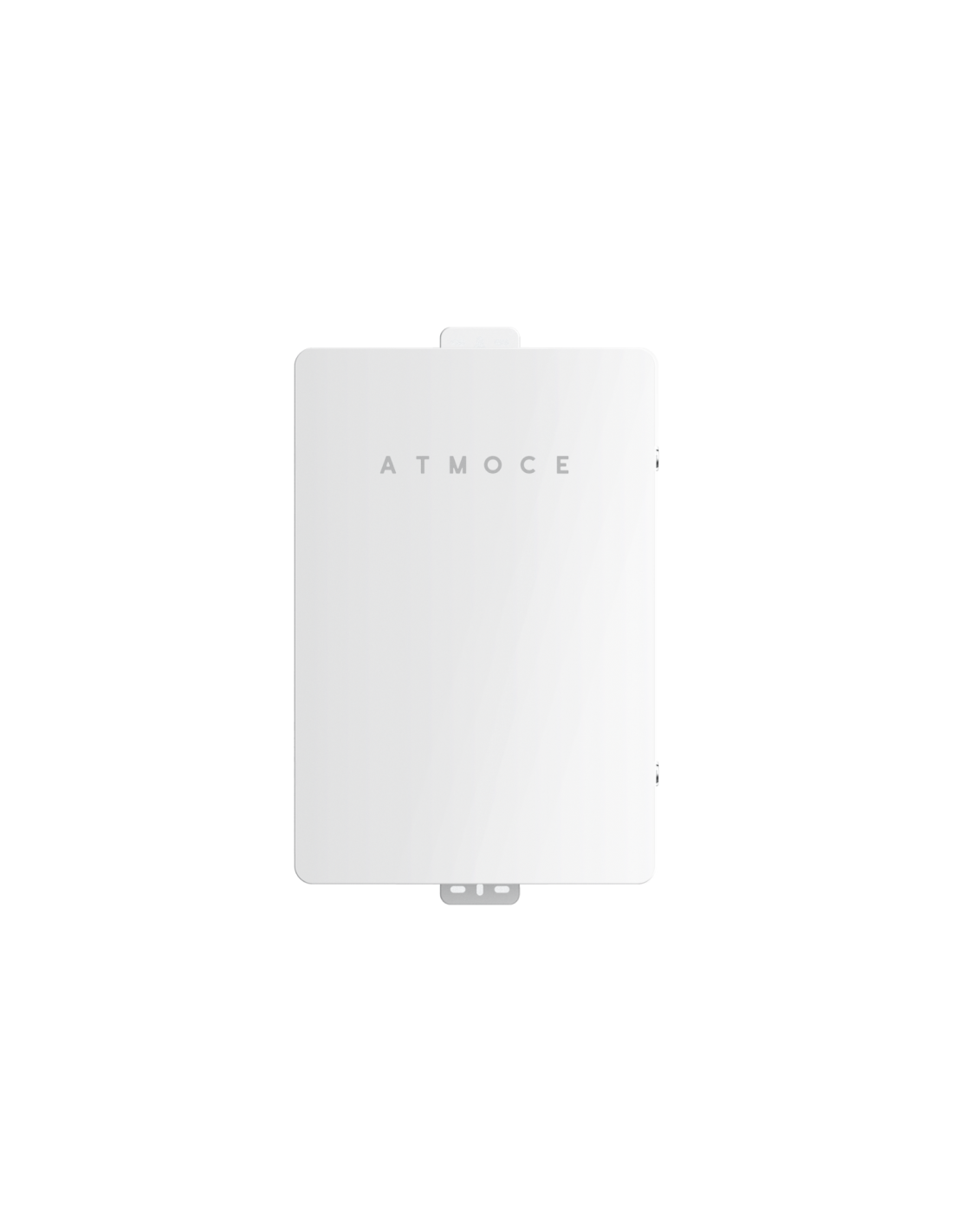

M-Combiner Atmoce MC100 Einphasige 10kw

Vorteile M-Combiner Atmoce MC100

Die MC100 Beseitigt die Komplexität der Verdrahtung separat, Photovoltaik- und Batterieschutz getrennt: Alles kommt an Vorinstalliert und vorgebungszweck Fabrik, wodurch die Installationszeit mit einer herkömmlichen benutzerdefinierten elektrischen Platte erheblich reduziert wird. Dies macht es zur natürlichen Ergänzung einer Installation mit mikrowechselrichter Atmoce und einen Ökosystembatterie M-ELVund integrieren Sie die Verwaltung des gesamten Systems in einen einzelnen Punkt.

Ihre Stromsensoren (CT) mit Präzision von 0,1% auf mikrowechselrichter, Batterie und Verbrauch neben dem bidirektionale Kommunikation mit Atmoce-Cloud, Erlaube ein Komplettes Remote-Management von Haushaltsstrom aus der App Atmozen, einschließlich Echtzeitüberwachung und schrittweise geführter Konfiguration. Diese Fernbedienungsfähigkeit unterscheidet sich deutlich von einer herkömmlichen Schutzbox, näher an einem intelligenten Energiemanagementsystem als einem einfachen Zweigkombinator.

Auf der Sicherheitsstufe beinigt es Verstärkte Isolierung, Schutz SPD vor Überspannungen, a Relais M-Relay MR100-S bis zu 50A und Zuverlässigkeit Überprüfung in extreme Szenarien, garantiert insbesondere, wenn sie mit dem Punkt, an dem die gesamte Leistung der Installation konvergiert (Netzwerk, Solarplatten und Lithiumbatterien).

Was tut der, die, das MC100

Die MC100 Es ist kein einfaches leeres Bild: Es stammt aus der Fabrik mit allen notwendigen Bauteilen, einschließlich eines M-Gateway MG100, Netzwerkschalter von 63a mit 100 mA RCD, Photovoltaik-Switches 20a (Amplable bei 25A bis 10 kW), Batterieschalter 63a, a M-Relay MR100-Sund Schutz SPD mit der Kapazität von 20ka. Diese Integration reduziert die Anzahl der Komponenten, die ein Installationsprogramm separat erwerben und drahtieren muss, was auch die zukünftige Wartung des Systems vereinfacht.

Detaillierte technische Eigenschaften

Elektrische Parameter:

• Netzwerkkonfiguration: einphasige
• Nennspannung: 220/230 / 240V
• Betriebsspannungsbereich (L A n): 184V ~ 276V
• Nennfrequenz: 50 / 60Hz
• Erweiterte Frequenzbereich: 45Hz ~ 65 Hz
• Maximale Photovoltaikzweige: 2
• Maximaler Strom PV pro Branch: 20A (erweiterbar bei 25A, bis zu 10 kW)
• Maximum battery current: 63a
• Maximum battery capacity: 21kWh (Ausgangspoomer limitiert auf 11,5 kW)
• Nennstrom der CT: 80a
• Überspannungskategorie: III

Komponenten enthalten:

• M-Gateway: 1 x mg100
• Gateway-Schalter: 1 Einheit, 10A, 2 Polen
• PV-Seitentschalter: 2 Einheiten, 20A, 2 Polen
• Netzwerkseitenschalter: 1 Einheit, 63A, 2 Polen, RCD 100mA
• Seitige Batterie wechseln: 1 Einheit, 63A, 2 Polen
• Ct mikrowechselrichter: 1 Einheit, Präzision 0,1%
• Batterie CT: 1 Einheit, Präzision 0,1%
• CN CT-Schnittstelle: 1 Einheit, Präzision 0,1%
• M-Relay: 1 x MR100-S, 50A, 2 Polen
• SPD-Switch: 1 Einheit, 25A, 2 Polen
• SPD: 1 Einheit, in 20ka, 2 Polen

Mechanische Parameter:

• Abmessungen (ein X bei X PR): 389 x 616 x 127mm
• Gewicht: 6,8kg
• Raumtemperatur: -30 ° C ~ 50 ° C
• Kühlung: natürliche Konvektion
• Schutzart: IP65, außen
• Kabelabschnitt PV-Seite: 2,5 ~ 6mm²
• Kabelabschnitt Netzwerk: 6 ~ 10mm²
• Kabelabschnitt Seitenbatterie: 6 ~ 10mm²
• Kommunikationskabelabschnitt: 0,25 ~ 0,75 mm²
• Lärm:
• Maximale Höhe: 3000m
• Schutzklasse: II
• Grad der Kontamination: III

Kommunikation:

• Unterstützte Protokolle: SPS, WIFI, Bluetooth (BLE), Ethernet, Can, RS485
• PV-Seite: SPS, kann
• Netzwerkseite: CTURE CT-Schnittstelle, Ethernet, E / S Digital (4x12V do, 3xdi), Rs485
• Seitenbatterie: WiFi 2,4 GHz, Ethernet
• Seitenlast: Bluetooth 2,4ghz
• Plattform: Atmoce-Clust und App atmozmen
• Indikatoren: 3 LEDs

Zertifizierungen: IEC 61439-1 / -2 (Sicherheit), IEC 62311 (Gesundheit), EN 301489-1 / -17, IEC 61000-6-1 / -2 / -3 /--4 (EMV), EN 300328 (Funkspektrum), EN 50065-1 / -2 (SPS).

Häufig gestellte Fragen (FAQ)

1. Welche Photovoltaik- und Batteriemacht gibt das? MC100?
Gibt zu 10kw Photovoltaic Power auf 2 Zweigen und sogar 21kWh Batteriekapazität, obwohl die Ausgangsleistung der Batterie auf begrenzt ist 11,5kw durch den integrierten 63A-Schalter.

2. Was genau beinhaltet das Gerät?
Beinhaltet ein M-Gateway MG100, Netzwerkschalter, PV und Batterie, a M-Relay MR100-S, Stromsensoren (CT) und Schutz SPD, alles vorinstalliert und vorbereitet von der Fabrik vorbereitet.

3. Kann es im Ausland installiert werden?
Ja, es hat Schutz Ip65 speziell für die Außeninstallation entwickelt, mit einem Temperaturbereich von -30 ° C bis 50 ° C.

4. Wie wird das System verwaltet und überwacht?
Durch die App Atmozen, die die Installation und Konfiguration leitet, und durch bidirektionale Kommunikation mit Atmoce-Cloud Für das Remote-Management von Heimatstrom.

5. Kann ich den maximalen Strom von der Photovoltaik-Niederlassung erweitern?
Ja, der Standard-Switch-Switch-Switch von PV-Zweig kann durch einen von einem von ersetzt werden 25aund ermöglicht das Erreichen der 10-km-maximalen Photovoltaikanlage der Ausrüstung. Weitere technische Inhalte in der Blog Tienda Solar.
