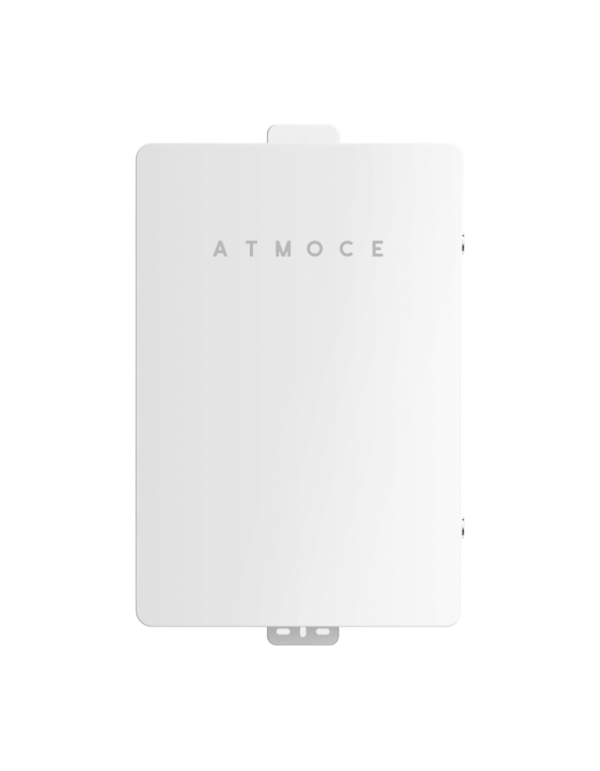

M-Combiner Atmoce MC100 Monofásico 10kW

Beneficios del M-Combiner Atmoce MC100

El MC100 elimina la complejidad de cablear por separado las protecciones de red, fotovoltaica y batería: todo llega preinstalado y preconectado de fábrica, reduciendo notablemente el tiempo de instalación frente a un cuadro eléctrico convencional montado a medida. Esto lo convierte en el complemento natural de una instalación con microinversores Atmoce y una batería del ecosistema M-ELV, integrando en un solo punto la gestión de todo el sistema.

Sus sensores de corriente (CT) con precisión del 0,1% en microinversores, batería y consumo, junto a la comunicación bidireccional con Atmoce-Cloud, permiten una gestión remota completa de la electricidad del hogar desde la app Atmozen, incluyendo monitorización en tiempo real y configuración guiada paso a paso. Esta capacidad de control remoto lo diferencia claramente de un cuadro de protecciones tradicional, acercándolo más a un sistema de gestión energética inteligente que a un simple combinador de ramales.

A nivel de seguridad, incorpora aislamiento reforzado, protección SPD frente a sobretensiones, un relé M-Relay MR100-S de hasta 50A y verificación de fiabilidad en escenarios extremos, garantías especialmente relevantes al tratarse del punto donde confluye toda la energía de la instalación (red, paneles solares y baterías de litio).

Qué Incluye el MC100

El MC100 no es un simple cuadro vacío: viene equipado de fábrica con todos los componentes necesarios para operar, incluyendo un M-Gateway MG100, interruptor de red de 63A con RCD de 100mA, interruptores fotovoltaicos de 20A (ampliables a 25A para soportar hasta 10kW), interruptor de batería de 63A, un M-Relay MR100-S, y protección SPD con capacidad de 20kA. Esta integración reduce el número de componentes que un instalador debe adquirir y cablear por separado, simplificando también el mantenimiento futuro del sistema.

Características Técnicas Detalladas

Parámetros eléctricos:

• Configuración de red: monofásica
• Tensión nominal: 220 / 230 / 240V
• Rango de tensión de funcionamiento (L a N): 184V ~ 276V
• Frecuencia nominal: 50 / 60Hz
• Rango de frecuencia extendido: 45Hz ~ 65Hz
• Ramales fotovoltaicos máximos: 2
• Corriente máxima PV por ramal: 20A (ampliable a 25A, hasta 10kW)
• Corriente máxima de batería: 63A
• Capacidad máxima de batería: 21kWh (potencia de salida limitada a 11,5kW)
• Corriente nominal de los CT: 80A
• Categoría de sobretensión: III

Componentes incluidos:

• M-Gateway: 1 x MG100
• Interruptor de gateway: 1 unidad, 10A, 2 polos
• Interruptor lado PV: 2 unidades, 20A, 2 polos
• Interruptor lado red: 1 unidad, 63A, 2 polos, RCD 100mA
• Interruptor lado batería: 1 unidad, 63A, 2 polos
• CT de microinversor: 1 unidad, precisión 0,1%
• CT de batería: 1 unidad, precisión 0,1%
• Interfaz CT de consumo: 1 unidad, precisión 0,1%
• M-Relay: 1 x MR100-S, 50A, 2 polos
• Interruptor SPD: 1 unidad, 25A, 2 polos
• SPD: 1 unidad, In 20kA, 2 polos

Parámetros mecánicos:

• Dimensiones (An x Al x Pr): 389 x 616 x 127mm
• Peso: 6,8kg
• Rango de temperatura ambiente: -30°C ~ 50°C
• Refrigeración: convección natural
• Grado de protección: IP65, exterior
• Sección de cable lado PV: 2,5 ~ 6mm²
• Sección de cable lado red: 6 ~ 10mm²
• Sección de cable lado batería: 6 ~ 10mm²
• Sección de cable de comunicación: 0,25 ~ 0,75mm²
• Ruido: <25dB
• Altitud máxima: 3000m
• Clase de protección: II
• Grado de contaminación: III

Comunicación:

• Protocolos soportados: PLC, WiFi, Bluetooth (BLE), Ethernet, CAN, RS485
• Lado PV: PLC, CAN
• Lado red: interfaz CT de consumo, Ethernet, E/S digital (4x12V DO, 3xDI), RS485
• Lado batería: WiFi 2,4GHz, Ethernet
• Lado carga: Bluetooth 2,4GHz
• Plataforma: Atmoce-Cloud y app Atmozen
• Indicadores: 3 LEDs

Certificaciones: IEC 61439-1/-2 (seguridad), IEC 62311 (salud), EN 301489-1/-17, IEC 61000-6-1/-2/-3/-4 (EMC), EN 300328 (espectro radioeléctrico), EN 50065-1/-2 (PLC).

Preguntas Frecuentes (FAQ)

1. ¿Qué potencia fotovoltaica y de batería admite el MC100?
Admite hasta 10kW de potencia fotovoltaica en 2 ramales y hasta 21kWh de capacidad de batería, aunque la potencia de salida de la batería queda limitada a 11,5kW por el interruptor de 63A integrado.

2. ¿Qué incluye exactamente el equipo?
Incluye un M-Gateway MG100, interruptores de red, PV y batería, un M-Relay MR100-S, sensores de corriente (CT) y protección SPD, todo preinstalado y preconectado de fábrica.

3. ¿Se puede instalar en exterior?
Sí, cuenta con protección IP65 específicamente diseñada para instalación en exterior, con un rango de temperatura de -30°C a 50°C.

4. ¿Cómo se gestiona y monitoriza el sistema?
A través de la app Atmozen, que guía la instalación y configuración, y mediante comunicación bidireccional con Atmoce-Cloud para la gestión remota de la electricidad del hogar.

5. ¿Puedo ampliar la corriente máxima por ramal fotovoltaico?
Sí, el interruptor estándar de 20A por ramal PV puede sustituirse por uno de 25A, permitiendo alcanzar los 10kW de potencia fotovoltaica máxima del equipo. Consulta más contenido técnico en el Blog de Tienda Solar.
