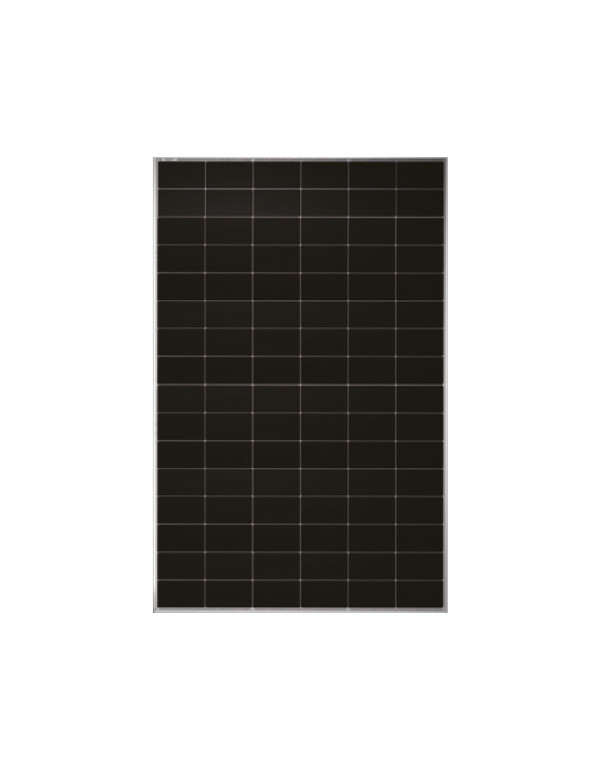

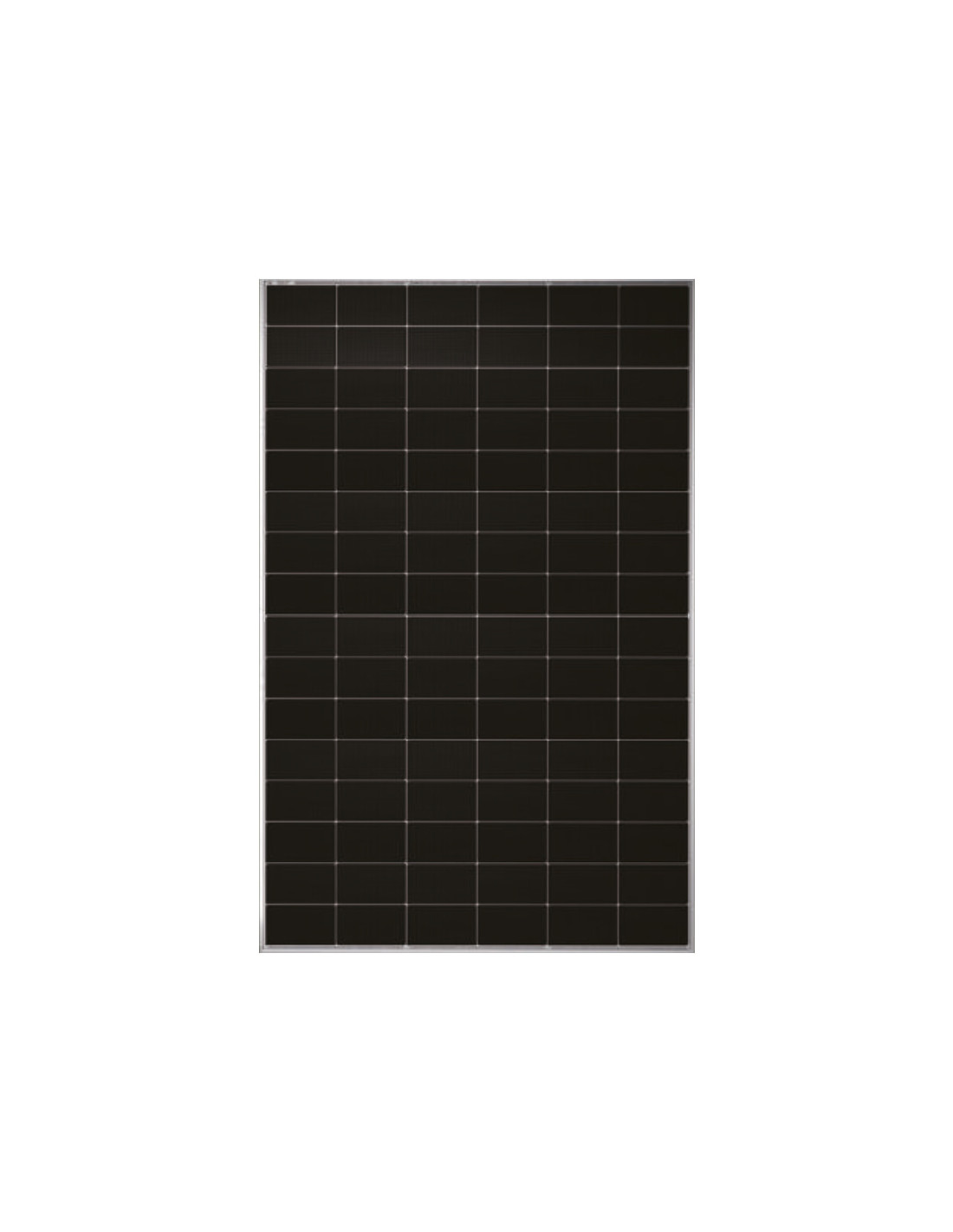

Placa solar Tongwei 455W N-Tipo quadro preto TWMNH-48HD455

Benefícios da placa solar Tongwei 455W TWMNH-48HD455

Dentro da faixa de 445 a 465, do TWMNH, o modelo de 455 W ocupa o ponto intermediário: mesmo formato de 1762 x 1134 mm que seus irmãos de maior poder, com uma relação entre o preço de watt e um desempenho especialmente equilibrado para as instalações domésticas 3 a 7 kwp.

N-TNC Tecnologia com desempenho real em climas quentes

Células TNC (monocristais tipo n) eles têm uma menor sensibilidade térmica do que as células do tipo T que dominaram o mercado até recentemente. A coeficiente de temperatura de -0,28%/°C do TWMNH significa que, para cada grau que aumenta a célula acima de 25 ° C, o painel só perde um 0.28% do seu poder. Em uma cobertura de azulejos no meio de julho, essa diferença de alguns centésimos se acumula dia após dia e mostra na produção anual.

A arquitetura de meio celular divida cada célula em duas metades, o que reduz a corrente circulante para cada cadeia interna e, com ela perdas resistivas e os pontos quentes. A 3 diodos de desvio da caixa de conexão IP68 eles também permitem que o módulo continue a produzir parcialmente quando uma área é sombreada por uma chaminé ou uma antena.

Construção de vidro de vidro de 2 mm: durabilidade contra a passagem do tempo

Ao contrário paineis convencional com a folha traseira do polímero, o TWMNH-48HD455 encapsula as células entre dois vidros semi-acabados de 2,0 mm, com revestimento antiRereflive (AR) na face frontal para capturar mais luz. Este design limita a entrada de umidade, evita flexionar microfusos e explica a curva de garantia de Tongwei:

• Perda máxima de 1% durante o primeiro ano (99.0% de poder garantido.)
• Degradação linear não mais do que 0,4% ao ano nos anos seguintes.
• 89.4% de poder ao cumprir 25 anos e 87.4% quando você chegar ao 30 anos.

A resistência do módulo é endossada por ensaios de carga de neve de 5400 pa, , carga de vento de 2400 pa e as certificações IEC 61701 (corrosão de salina fog,), IEC 62716 (amônia) e IEC 60068-2-68 (areia.)

Um fabricante de nível 1 por trás da garantia

Tongwei (TW Solar) é classificado como fabricante Nível 1 por bloombergnef e tem um sistema de gerenciamento de baixa certificação ISO 9001, ISO 14001, ISO 45001, ISO 50001 e IEC 62941, o padrão de qualidade específico para a fabricação de módulos fotovoltaicos. Uma garantia de 30 anos só tem valor se o fabricante ainda existir para fazer o backup, e este é um dos critérios que aplicamos em Tienda Solar ao selecionar o painéis solares do nosso catálogo.

Instalação do painel Tongwei 455W no telhado residencial

Peso e dimensões

Com 23,7 kg e 1762 x 1134 x 30 mm, cada módulo ocupa algo menos que 2 m² e suponha uma carga aproximada de 11,9 kg / m² na capa, sem contar a estrutura. O quadro de 30 mm é compatível com os grampos padrão do mercado, para que você possa montá-lo com qualquer um dos nossos estruturas para paineis terrenos coplanares, na telha, folha ou capa plana.

Fiação e conexão

A caixa de conexão incorpora cabos de 4.0 mm² com um comprimento de 1200 mm por pólo, suficiente para conectar módulos adjacentes na orientação vertical ou horizontal sem leggamentos. A tensão máxima do sistema de 1500 v dc e o série máxima do fusível 30 a eles oferecem uma margem de pesquisa em instalações residenciais e comerciais.

Exemplo de orientação de configuração de string

Tomar VOC 36.10 V e o coeficiente de VOC de -0,24%/°C, para -10 ° C a tensão em circuito aberto de cada módulo chegaria a algum 39.1 V. Com um inversor do 600 V DC a tensão máxima de entrada pode se conectar teoricamente 15 módulos por string. É um cálculo aproximado: o design final deve ser validado com a janela MPPT do inversor e a temperatura mínima registrada na área.

Inversores recommended storage

Para instalações de auto-consumo com superávits, a coisa mais usual é combinar este painel com inversores híbrido deixe-os permitir baterias de lítio agora ou no futuro. Se você não precisar de armazenamento, um inversor rede é a solução mais econômica. Em ambos os casos, verifique se a entrada do MPPT admite pelo menos 16 Um curto-circuito.

Características técnicas detalhadas

Dados elétricos sob condições STC

• Potência máxima (PMAX:) 455 W
• Tensão em circuito aberto (VOC:) 36.10 V
• Corrente de curto-circuito (ISC:) 15.89
• Tensão no ponto de potência máxima (VMP:) 30.44 V
• Atual no ponto de potência máxima (Imp:) 14.95
• Eficiência do módulo: 22.8%
• Tolerância de energia: 0 a + 3%
• Condições de Medição STC: 1000 W / m², , 25 ° C, , SOU 1,5 (tolerância de medição ± 3%)

Comportamento térmico

• Coeficiente de temperatura da PMAX: -0.28%/°C
• Coeficiente de temperatura de VOC: -0.24%/°C
• Coeficiente de temperatura ISC: + 0.046%/°C
• Gama de temperatura de operação: -40 ° C a +70 ° C

Limites do sistema

• Tensão máxima do sistema: 1500 V DC
• Fusível máximo na série: 30 A

Construção mecânica

• Cell technology: TNC, monocristalino tipo n
• Configuração: 96 células médias (6 x 16)
• Dimensões: 1762 x 1134 x 30 mm
• Peso: 23,7 kg
• Vidro frontal: semi-trabalho de 2,0 mm com camada antirerefletiva
• Vidro traseiro: 2,0 mm semi-polido
• Ambiente: alumínio anodizado preto
• Caixa de conexão: IP68 com 3 diodos
• Cabo: 4,0 mm², comprimento +1200 mm / -1200 mm (personalizável)
• Carga mecânica de vento / neve: 2400 PA / 5400 PA

Logística

• Módulos por palete: 36 unidades
• Módulos de contêineres 40 'HC: 936 unidades

Garantia

• Garantia de materiais: 15 anos
• Garantia de energia linear: 30 anos
• Degradação do primeiro ano: máximo de 1%
• Degradação anual subseqüente: máximo de 0,4%
• Ano de potência mínima 25 / ano 30: 89,4% / 87,4%

Regulamentos e Certificações

• Testes de produtos: IEC 61215 (2021), , IEC 61730 (2023), , IEC 62804 (PID), , IEC 61701, , IEC 62716, , IEC 60068-2-68
• Gestão de Qualidade: ISO 9001, , ISO 14001, , ISO 45001, , ISO 50001, , IEC 62941
• Certificações de mercado: CE, , CQC, , TÜV NORD, , SAM, , KS, , INMETRO, , JPEA, , CEC, , CSI

Perguntas frequentes (FAQ)

1. Qual é a diferença entre o Tongwei Twmnh de 455 W e os 465 W?

Ambos compartilham dimensões (1762 x 1134 x 30 mm), , peso (23,7 kg), construção e garantias. O modelo de 455 W oferece 10 W Menos por módulo e uma eficiência de 22.8% à frente de 23.3% de 465 W. É uma boa opção quando o espaço de capa não é o fator limitante e procura otimizar o custo por watt instalado.

2. Quanto poder posso instalar com estes paineis?

Como referência, 6 módulos adicionado 2,73 kwp, , 10 módulos chegar 4,55 kwp e 12 módulos venha para 5,46 kwp. Se você preferir não calcular cada componente separadamente, em nossa seção kits solares você encontrará soluções completas já dimensionadas.

3. Posso ligar este painel a um microinversor?

Sim, desde que o microinversor admitir um corrente de entrada de pelo menos 15 a (imp) e um ISC 15.89 A, além de um poder de entrada de acordo com o 455 W do módulo. Verifique as especificações em nossa categoria microinversores antes de escolher o modelo.

4. Você suporta temperaturas extremas?

O painel é projetado para trabalhar entre -40 ° C e +70 ° C, que cobre sem problemas Qualquer localização da Península Ibérica, de áreas de montanha para o interior da Andaluzia no verão. Sua coeficiente de temperatura de -0,28%/°C limitar as perdas nos dias mais quentes.

5. Por que o vidro duplo é melhor que a folha traseira?

O vidro traseiro não é degradado com radiação ultravioleta nem rachaduras com mudanças na temperatura, ao contrário de algumas folhas poliméricas. Isso reduz a entrada de umidade e degradação a longo prazo, e é o que permite Tongwei oferecer uma garantia de 87,4% de energia a 30 anos.

6. Onde posso aprender mais sobre como projetar minha instalação?

No Blog Tienda Solar publicamos guias de compra, comparativos de tecnologias, tutoriais de dimensionamento e artigos técnicos desenvolvidos por especialistas em energia fotovoltaica, tanto para instaladores profissionais quanto para indivíduos.
