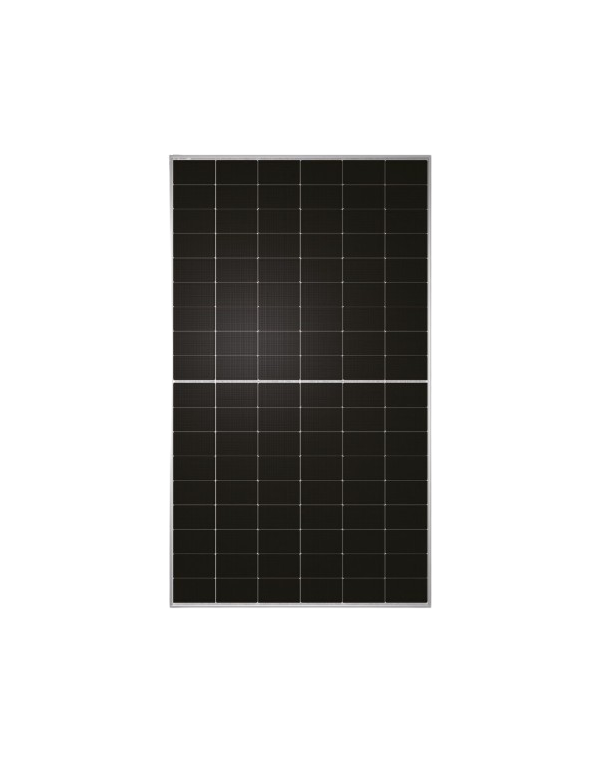

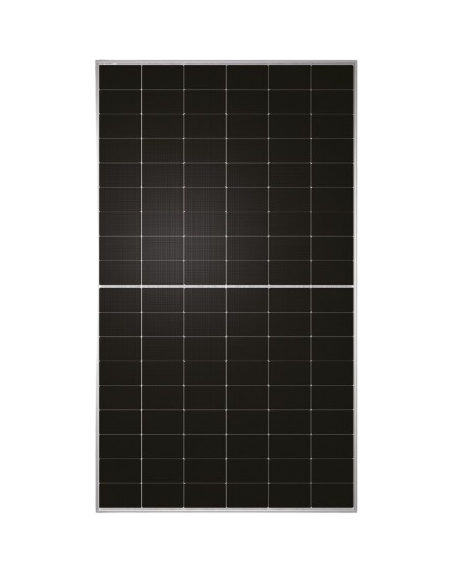

Tongwei Painel Solar TNC 505WP | Módulo de vidro duplo bifacial com quadro preto e fundo sem emenda

Tongwei TWMNH-54HD 505W: Aestésica Avant-garde e geração bifacial ativa para integração urbana

Em projetos de auto-consumo contemporâneo paineis o meio-dia só está escondido nos telhados; Agora eles fazem parte da estrutura visível dos edifícios. O módulo monocristalino 505WP Tongwei TNC foi especificamente projetado para responder a essa demanda estética e funcional. Combinando um elegante contorno perímetro escuro com um encapsulamento traseiro transparente, este dispositivo se torna a solução técnica perfeita para se vestir espaços arquitetônicos abertos que exigem iluminação peneirada e alta densidade de Watt por metro quadrado.

Células TNC do tipo N e de transmitância de luz alta

A base tecnológica deste painel reside nas células de mídia N Tipo Tipo Tipo TongWei TNC Technology. Este composto químico elimina completamente os efeitos da degradação induzida pela luz (tampa), garantindo que o silício mantenha a estabilidade operacional impecável ao longo das décadas. Por não ter um fundo branco opaco, a luz solar é filtrada entre as conexões das células, fornecendo o painel de um transmissão luminosa alta ideal para pergolas ou clarabóias. Para injetar eficientemente toda a energia gerada por este campo solar para a rede doméstica, é aconselhável derivar a corrente para inversores solar com vários seguidores do MPPT, otimizando o desempenho de cada orientação.

A característica chave do modelo 505W é sua capacidade bifacial nativa com um coeficiente de energia de 80%. Sendo protegido por uma configuração de copo semi-temperado de 2,0 mm em ambos os lados, O painel absorve a radiação direta pela frente e captura o reflexo luminoso do ambiente (Albedo) nas costas. Essa dualidade permite aumentar o desempenho de uma forma real entre 5% e 15% adicional, dependendo da superfície inferior. Se você pretende colocar essas unidades em áreas urbanas com risco de sombras parciais intermitentes (como nuvens, árvores ou edifícios adjacentes), recomenda-se complementar a implementação do circuito regulação individualizada e sistemas de microinversão, Recebendo que cada painel funciona de forma autônoma.

Resistência mecânica de vidro duplo e sustentabilidade

Apesar de incorporar uma estrutura robusta de copo duplo de 2,0 mm, o painel mantém um peso equilibrado de 26,5 kg e um formato compacto, facilitando manobras de instalação a altura. Sua estrutura de liga robusta 30 mm de alumínio anodizado pretoDá-lhe uma alta resistência mecânica na frente de janelas e sobrecargas de neve, garantindo uma vedação de vedação de vedação com certificação Ip68. Para corrigir esses modelos escuros elegantes sem quebrar a estética visual da montagem, é ideal para tornar a montagem em diferentes tipos de estruturas para paineis solar disponível em Tienda Solar, Atingindo um acabamento limpo e minimalista.

Especificações técnicas (Modelo TWMNH-54HD505):

Características elétricas em condições de CTC (irradiação 1000 W / m2; T célula de 25 ° C):

• POWER Pico Maximum (WP): 505 w

• Tolerância de energia de saída: 0 / + 3%

• Tensão máxima de energia (VMP): 32,46 V

• Corrente de energia máxima (Imp): 15.56

• Tensão em circuito aberto (VOC): 39,12

• Corrente de curto-circuito (ISC): 16.42

• Eficiência do módulo nominal: 22,7%

Características mecânicas e construtivas:

• Tipo de células: Monochristalines N-Type TNC Alta Pureza

• Configuração do módulo: 108 células enchidas (configuração 6x18)

• Dimensões do painel: 1961 x 1134 x 30 mm

• Peso Estrutural: 26,5 kg

• Vidro frontal: Vidro semi-temperado de 2,0 mm com revestimento antiReReflenal (AR).

• Vidro traseiro: Vidro semi-temperado de 2,0 mm de alta resistência estrutural

• Quadro / Frame: Liga metálica alumínio anodizado em preto

• Caixa de conexão: Grau de selo total IP68 com 3 diodos de desvio

• Cabos de saída: Cabo de tecnologia solar 4,0 mm2 seção transversal

• Coeficiente de Bribialidade (PMAX): 80% (+/- 5%)

• Tensão máxima do sistema: 1500 v dc

• Fusível de série suportada: 30 a

Perguntas frequentes (FAQ)

1. Quais vantagens reais a combinação de vidro duplo oferecem com um fundo transparente? Este design substitui o material plástico traseiro opaco por um vidro semi-temperado de 2,0 mm Alta Transmittance. Isso não só dá o painel uma rigidez e excepcional resistência ao fogo, mas permite a passagem da luz natural entre as células solares. É ideal para marcoes de veículos, varandas ou terraços residenciais, pois gera energia limpa sem espaço completamente escuro.
2. Como o ganho de energia da tecnologia Tongwei Bifacial funciona? Graças ao seu alto coeficiente de Bifialidade de 80%, a face de trás do módulo ativamente aproveita a radiação solar refletida pelo solo ou nas paredes traseiras. Dependendo da cor e do tipo de superfície (como concreto claro ou cascalho branco), o painel nominal 505W pode fornecer um desempenho extra de energia limpa, otimizando o retorno do investimento sem a necessidade de adicionar mais placas à instalação.
3. Qual é a diferença para a tecnologia TNC do tipo na frente do paineis convencionais? As células monocristadas com tecnologia TNC (célula Tongwei N) eles usam um silício de alta pureza que não tem falhas típicas de boro-oxigênio de paineis clássico. Isso se traduz em um módulo com um eficiência superior (22,7%), um excelente comportamento térmico antes das temperaturas altas do verão e mínima degradação anual que garanta um fornecimento constante de energia a longo prazo.
4. Que tipo de terminais de conexão este módulo 505W inclui? O painel vem equipado da fábrica com mangueiras de cabos fotovoltaicos de 4,0 mm2 e conectores rápidos de rápidos padrão da indústria (compatíveis com sistemas MC4). Isso garante acoplamento perfeito, hermético e baixo de resistência elétrica em conexões seriais, minimizando as perdas de energia na string e acelerando os tempos de montagem na tampa.
