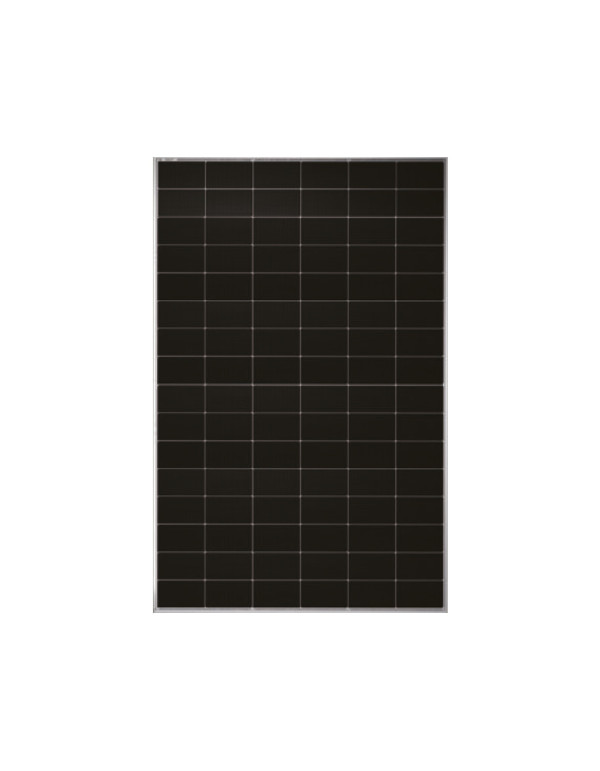

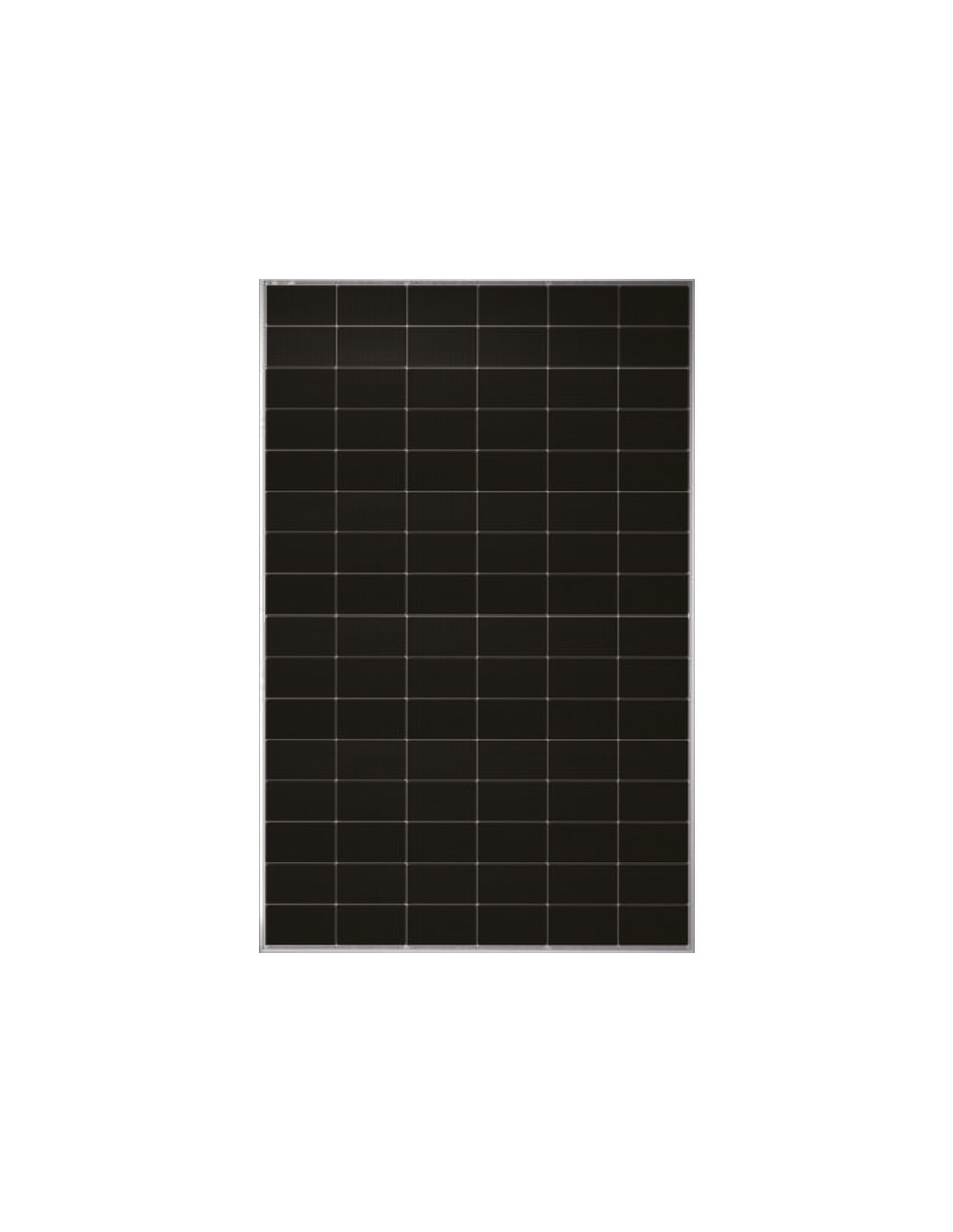

Solar Plate Tongwei 455W N-Type Cadre Noir TwMNH-48HD455

Avantages de la plaque solaire Tongwei 455W TWMNH-48HD455

Dans la gamme TWMNH de 445 à 465 W, le modèle de 455 W il occupe le point intermédiaire: même format de 1762 x 1134 mm que leurs frères de plus grande puissance, avec une relation entre le prix du watt et une performance particulièrement équilibrée pour les installations domestiques 3 à 7 kWp.

Technologie N-TNC avec des performances réelles dans les climats chauds

Cellules TNC (monocristal de type n) ils ont une sensibilité à la chaleur inférieure à celle des cellules T-Type qui ont dominé le marché jusqu'à récemment. Les coefficient de température de -0,28%/°C du TWMNH signifie que, pour chaque niveau qui monte la cellule au-dessus de 25 ° C, le panneau ne perd que 0.28% de son pouvoir. Sur une couverture de carreaux au milieu de juillet, cette différence de quelques centièmes accumule jour après jour et qu'il montre une production annuelle.

L'architecture de demi-cellule diviser chaque cellule en deux moitiés, ce qui réduit la circulation actuelle pour chaque chaîne interne et, avec elle pertes résistives et les taches chaudes. Les 3 diodes de dérivation de la boîte de connexion IP68 ils permettent également que le module continue de produire partiellement lorsqu'une zone soit ombragée par une cheminée ou une antenne.

Construction en verre de verre 2 mm: durabilité contre le passage du temps

Contrairement aux panneaux conventionnels avec une feuille arrière polymère, le TWMNH-48HD455 encapsule les cellules entre deux verre semi-finis de 2,0 mm, avec revêtement antirefletsif (AR) sur la face avant pour capturer plus de lumière. Cette conception limite l'entrée de l'humidité, évite de flexion des microfuses et explique la courbe de garantie Tongwei:

• Perte maximale de 1% au cours de la première année (99.0% de puissance garantie.)
• Dégradation linéaire pas plus de 0,4% par an dans les années suivantes.
• 89.4% de pouvoir lors de la réalisation 25 ans et 87.4% quand vous atteignez le 30 ans.

La résistance du module est approuvée par des essais de charge de neige de 5400 pa, , charge de vent de 2400 Pa et les certifications IEC 61701 (corrosion par salina bog,), IEC 62716 (ammoniac) e CEI 60068-2-68 (sable.)

Un fabricant de niveau 1 derrière la garantie

Tongwei (Solar TW) il est classé comme fabricant Niveau 1 de Bloombergnef et a un système de gestion certifié faible ISO 9001, ISO 14001, ISO 45001, ISO 50001 et IEC 62941, la norme de qualité spécifique pour la fabrication de modules photovoltaïques. Une garantie de 30 ans n'a de valeur que si le fabricant existe toujours pour sauvegarder, ce qui est l'un des critères que nous appliquons dans Tienda Solar lors de la sélection de la panneaux solaires de notre catalogue.

Installation du panneau Tongwei 455W sur le toit résidentiel

Poids et dimensions

Avec 23,7 kg et 1762 x 1134 x 30 mm, chaque module occupe quelque chose de moins que 2 m² et supposons une charge approximative de 11,9 kg / m² sur la couverture, ne comptant pas la structure. Le cadre de 30 mm il est compatible avec les agrafes standard du marché, vous pouvez donc la monter avec n'importe lequel de nos structures pour panneaux solaires coplanares, sur carrelage, feuille ou couverture plate.

Câblage et connexion

La boîte de connexion intègre 4,0 mm² câbles avec une longueur de 1200 mm en pole, suffisamment pour connecter des modules adjacents dans une orientation verticale ou horizontale sans les légumes. Les tension de système maximale de 1500 V CC et le série de fusibles maximale 30 a ils offrent une marge d'enquête dans des installations résidentielles et commerciales.

Exemple d'orientation de la configuration de chaîne

Prendre COV 36.10 V et le coefficient de COV de -0,24%/°C, à -10 ° C la tension en circuit ouvert de chaque module atteindrait certains 39.1 V. Avec un onduleur de 600 V CC la tension d'entrée maximale pourrait se connecter théoriquement 15 modules par chaîne. Il s'agit d'un calcul approximatif: la conception finale doit être validée avec la fenêtre MPPT de la onduleur et la température minimale enregistrée dans la zone.

Onduleurs stockage recommandé

Pour les installations d'auto-consommation avec des excédents, la chose la plus habituelle est de combiner ce panneau avec onduleurs hybride laissez-les autoriser batteries de lithium maintenant ou à l'avenir. Si vous n'avez pas besoin de stockage, un onduleur réseaux c'est la solution la plus économique. Dans les deux cas, vérifiez que l'entrée MPPT admet au moins 16 Un court-circuit.

Caractéristiques techniques détaillées

Données électriques dans les conditions de la STC

• Puissance maximale (Pmax:) 455 W
• Tension en circuit ouvert (COV:) 36.10 V
• Courant de court-circuit (ISC:) 15.89
• Tension au point de courant maximum (VMP:) 30.44 V
• Courant au point de la puissance maximale (IMP:) 14.95
• Efficacité du module: 22.8%
• Tolérance de l'alimentation: 0 à + 3%
• Conditions de mesure STC: 1000 W / m², , 25 ° C, , SUIS 1,5 (tolérance de mesure ± 3%)

Comportement thermique

• Coefficient de température Pmax: -0.28%/°C
• Coefficient de température COV: -0.24%/°C
• Coefficient de température ISC: + 0.046%/°C
• Gamme de température de fonctionnement: -40 ° C à +70 ° C

Limites du système

• Tension système maximale: 1500 V CC
• Fusible maximum en série: 30 A

Construction mécanique

• Technologie des cellules: TNC, type monocristallin N
• Configuration: 96 cellules moyennes (6 x 16)
• Dimensions: 1762 x 1134 x 30 mm
• Poids: 23,7 kg
• Verre avant: 2,0 mm semi-travaillant avec une couche antireflet
• Verre arrière: 2,0 mm semi-polie
• Cadre: aluminium anodisé noir
• Boîte de connexion: IP68 avec 3 diodes
• Câble: 4.0 mm², longueur +1200 mm / -1200 mm (personnalisable)
• Charge mécanique de vent / neige: 2400 PA / 5400 PA

Logistique

• Modules par palette: 36 unités
• Modules de conteneur 40 'HC: 936 unités

Garantie

• Garantie des matériaux: 15 ans
• Garantie de puissance linéaire: 30 ans
• Dégradation de la première année: maximum 1%
• Dégradation annuelle ultérieure: maximum 0,4%
• Puissance minimale d'alimentation 25 / an 30: 89,4% / 87,4%

Réglementations et certifications

• Tests de produit: CEI 61215 (2021), , CEI 61730 (2023), , CEI 62804 (PID), , IEC 61701, , IEC 62716, , CEI 60068-2-68
• Gestion de la qualité: ISO 9001, , ISO 14001, , ISO 45001, , ISO 50001, , IEC 62941
• Certifications de marché: CE, , CQC, , TÜV NORD, , SAM, , KS, , INMETRO, , JPEA, , CCE, , CSI

Foire aux questions (FAQ)

1. Quelle est la différence entre le Tongwei Twmnh de 455 W et le 465 W?

Les deux partagent dimensions (1762 x 1134 x 30 mm), , poids (23,7 kg), construction et garanties. Les offres de modèle 455 W 10 W inférieur au module et une efficacité de 22.8% en face de 23.3% à partir de 465 W. C'est une bonne option lorsque l'espace de couverture n'est pas le facteur limitant et cherche à optimiser le coût par watt installé.

2. Combien de puissance puis-je installer avec ces panneaux?

Comme référence, 6 modules ajoutée 2,73 kWp, , 10 modules atteindre 4,55 kWp et 12 modules venir à 5,46 kWp. Si vous préférez ne pas calculer chaque composant séparément, dans notre section kits solaires vous trouverez des solutions complètes déjà dimensionnées.

3. Puis-je connecter ce panneau à un micro-onduleur?

Oui, aussi longtemps que le micro-onduleur admettre un courant d'entrée d'au moins 15 A (IMP) et un ISC 15.89 A, en plus d'une puissance d'entrée selon la 455 W du module. Vérifiez les spécifications de notre catégorie micro-onduleurs avant de choisir le modèle.

4. Soutez-vous des températures extrêmes?

Le panneau est conçu pour fonctionner entre -40 ° C et +70 ° C, qui couvre sans problèmes d'emplacement de la péninsule ibérique, des zones de montagne à l'intérieur de l'Andalousie en été. Votre coefficient de température de -0,28%/°C limiter les pertes sur les jours les plus chauds.

5. Pourquoi le double verre est-il meilleur que la feuille arrière?

Le verre arrière n'est pas dégradé avec un rayonnement ultraviolet ni des fissures avec des changements de température, contrairement à certaines feuilles de dos polymères. Cela réduit l'entrée de l'humidité et de la dégradation à long terme et est ce qui permet à Tongwei d'offrir une garantie de 87,4% de pouvoir à 30 ans.

6. Où puis-je en savoir plus sur la façon de concevoir mon installation?

Dans le Blog Tienda Solar nous publions des guides d'achat, des comparatifs de technologies, de didacticiels de dimensionnement et d'articles techniques développés par des experts en énergie photovoltaïque, tant pour les installateurs professionnels que pour les individus.
