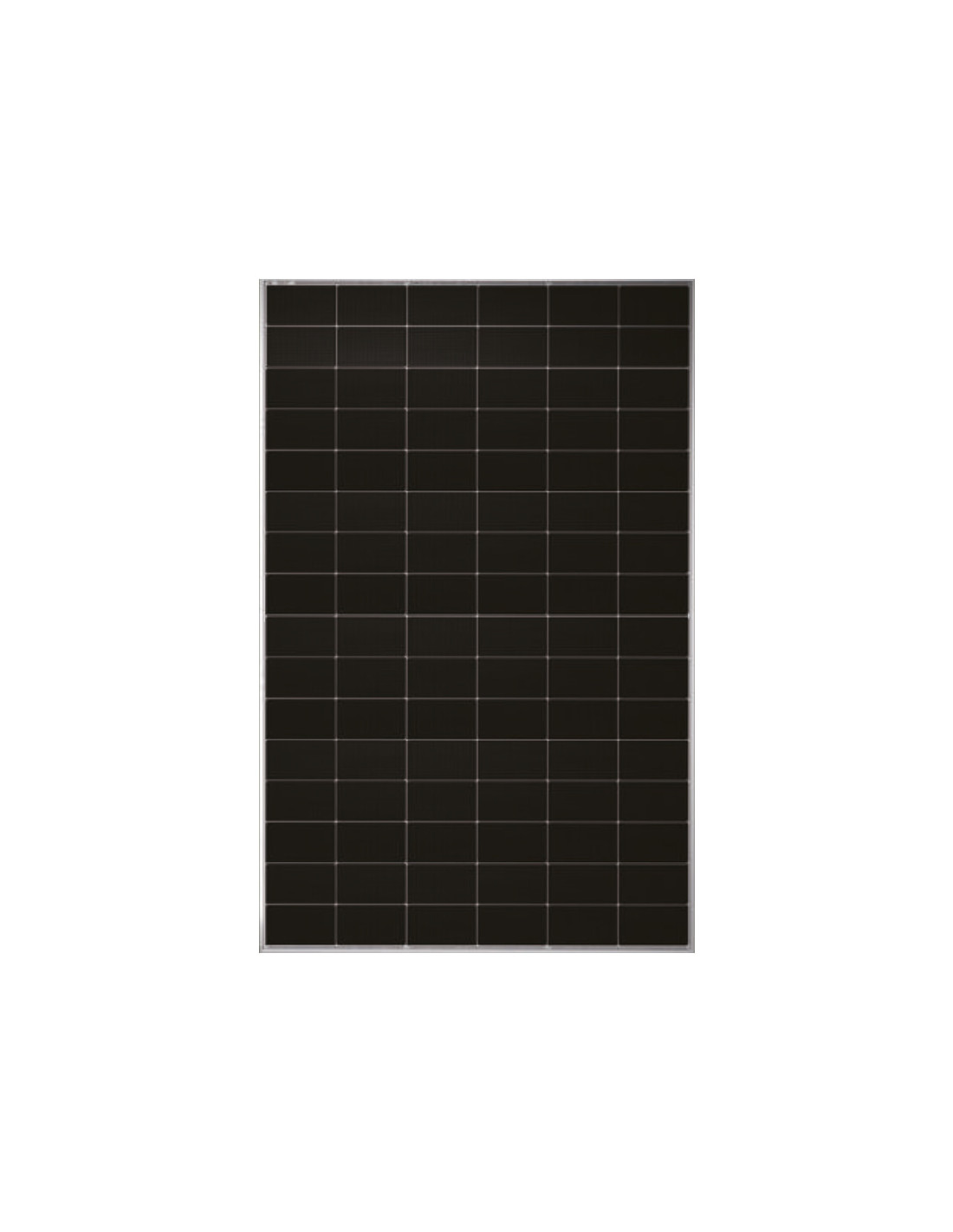

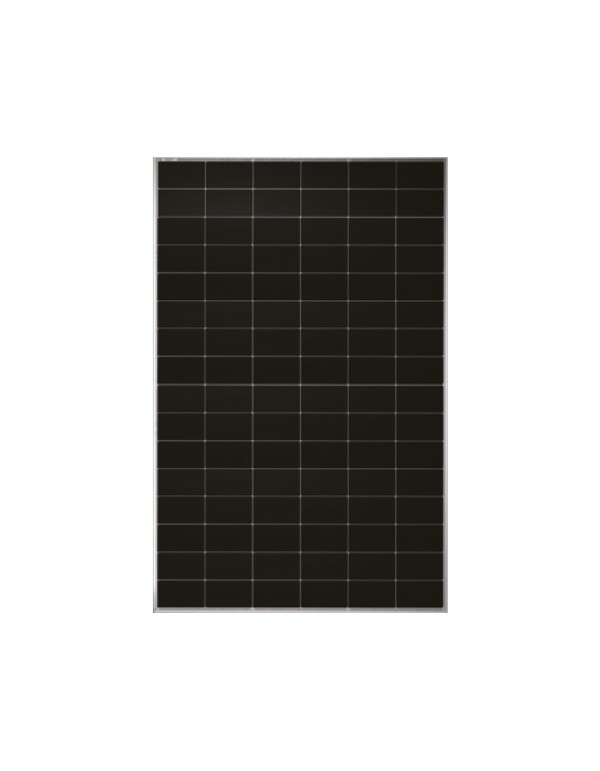

Sonnenplatte Tongwei 455W N-Typ-Rahmen schwarz TwMNH-48HD455

Vorteile der Sonnenplatte Tongwei 455W Twmnh-48HD455

Innerhalb des Twmnh-Bereichs von 445 bis 465 W das Modell von 455 W es nimmt den zwischenpunkt ein: das gleiche format von 1762 x 1134 mm dass ihre brüder mit größerer macht mit einer beziehung zwischen dem watt-preis und der speziell ausgewogenen leistung für inländische einrichtungen 3 bis 7 kwp.

N-TNC-Technologie mit echter Leistung in warmen Klimazonen

Zellen TNC (Monokristalle Typ n) sie haben eine niedrigere Wärmeempfindlichkeit als die T-Typ-Zellen, die den Markt bis vor kurzem dominieren. Die temperaturkoeffizient von -0,28%/°C der TWMNH bedeutet, dass für jede Note, die die Zelle über 25 ° C ansteigt, nur das Panel verliert 0.28% seiner Macht. Auf einem Fliesenabdeckung inmitten von Juli sammelt sich der Unterschied von wenigen Hundertstel Tag für Tag und zeigt in der jährlichen Produktion.

Die architektur von halbzelle teilen sie jede zelle in zwei hälften, wodurch der strom zirkuliert, der für jede innere kette zirkuliert, und damit widerstandsverluste und die heißen Flecken. Die 3 bypass-dioden der anschlussbox IP68 sie ermöglichen es auch, dass das modul weiterhin teilweise produziert, wenn ein bereich von einem kamin oder einer antenne schattiert ist.

2 Mm Glasglas-konstruktion: haltbarkeit gegen zeitdurchgang

Im Gegensatz zu herkömmlichen Paneelen mit polymerer Heckplatte kapselt der TWMNH-48HD455 die Zellen zwischen zwei halbfitting mit 2,0 mm, mit antireflektierende Beschichtung (AR) auf der Vorderseite, um mehr Licht zu erfassen. Dieser Entwurf limitiert den Feuchtigkeitseingang, vermeidet die Biegung von Mikrofüssen und erläutert die Tongwei-Garantiekurve:

• Maximaler Verlust von 1% im ersten jahr (99.0% von garantierter leistung.)
• Linearer Abbau nicht mehr als 0,4% pro jahr in den folgenden jahren.
• 89.4% der macht beim erfüllen 25 jahre und 87.4% wenn sie das erreichen 30 jahre.

Der Widerstand des Moduls wird durch Versuche von befürwortet schneelade von 5400 Pa, , windlast von 2400 Pa und die zertifizierungen IEC 61701 (korrosion von salina nebel,), IEC 62716 (ammoniak) e IEC 60068-2-68 (sand.)

Ein Tier-1-Hersteller hinter der Garantie

Tongwei (TW Solar) es ist als hersteller eingestuft Tier 1 von bloombergnef und hat ein niedriges zertifiziertes managementsystem ISO 9001, ISO 14001, ISO 45001, ISO 50001 und IEC 62941, der spezifische Qualitätsstandard für die Herstellung von Photovoltaikmodulen. Eine 30-jährige Garantie hat nur einen Wert, wenn der Hersteller immer noch wieder aufbewahrt wird, und dies ist eines der Kriterien, in denen wir sich anwenden Tienda Solar bei der auswahl der solarplatten aus unserem katalog.

Installation des Tongweis 455W-Panels auf Wohndach

Gewicht und Abmessungen

Mit 23,7 kg und 1762 x 1134 x 30 mm, jedes modul belegt etwas weniger als 2 m² und annehmen eine ungefähre belastung von 11,9 kg / m² auf der Abdeckung, nicht die Struktur zählen. Der Rahmen von 30 mm es ist mit den standardklammern des marktes kompatibel, sodass sie es mit einem unserer strukturen für sonnenkollektoren coplanares, auf fliesen, blatt oder flacher abdeckung.

Verdrahtung und Verbindung

Die Anschlussdose enthält 4,0 mm² kabel mit einer länge von 1200 mm durch Pol, ausreichend, um benachbarte Module in vertikaler oder horizontaler Orientierung ohne Leggnungen anzuschließen. Die maximale Systemspannung von 1500 V DC und die maximale Sicherungsserie 30 A sie bieten einen umfragemarge in wohn- und geschäftseinrichtungen an.

Orientierungsbeispiel der String-Konfiguration

Nehmen VOC 36.10 V und die vOC-Koeffizient von -0,24%/°C, nach -10 ° C die spannung im offenen schaltung jedes moduls würde einige erreichen 39.1 V. Mit einer solar-wechselrichter von 600 V DC die maximale eingangsspannung könnte theoretisch anschließen 15 module nach saite. Es ist eine ungefähre Berechnung: Das endgültige Design sollte mit dem MPPT-Fenster des solar-wechselrichter und die mindesttemperatur, die in der umgebung aufgezeichnet wurde.

Wechselrichter empfohlene speicherung

Für die Installationen von Selbstverbrauch mit Überschüssen ist es, dieses Panel zu kombinieren wechselrichter hybrid lassen sie sie zulassen lithiumbatterien jetzt oder in der Zukunft. Wenn Sie keine Lagerung benötigen, a solar-wechselrichter vernetzung es ist die wirtschaftlichste Lösung. Prüfen Sie in beiden Fällen, dass der MPPT-Eintrag zumindest zulässt 16 Ein Kurzschluss.

Detaillierte technische Eigenschaften

Elektrische Daten unter STC-Bedingungen

• Maximale Leistung (PMAX:) 455 W
• Spannung im Freikreis (VOC:) 36.10 V
• Kurzschlussstrom (ISC:) 15.89
• Spannung am maximalen Power Point (VMP:) 30.44 V
• Strom am Punkt der maximalen Leistung (Imp:) 14.95
• Effizienz des Moduls: 22.8%
• Leistungstoleranz: 0 bis + 3%
• STC-Messbedingungen: 1000 W / m², , 25 ° C, , BIN 1,5 (messing-toleranz ± 3%)

Wärmeverhalten

• PMAX Temperaturkoeffizient: -0.28%/°C
• VOC-Temperaturkoeffizient: -0.24%/°C
• ISC-Temperaturkoeffizient: + 0.046%/°C
• Betriebsbereich der Betriebstemperatur: -40 ° C bis +70 ° C

Grenzen des Systems

• Maximale Systemspannung: 1500 V DC
• Maximale Sicherung in Reihe: 30 A

Mechanical construction

• Zelltechnologie: Tnc, monokristalliner Typ n
• Konfiguration: 96 durchschnittliche zellen (6 x 16)
• Maße: 1762 x 1134 x 30 mm
• Gewicht: 23,7 kg
• Frontglas: 2,0 mm halbarbeit mit antireflektierender ebene
• Hinterglas: 2,0 mm halbpoliert
• Rahmen: schwarz eloxiertes aluminium
• Anschlussbox: IP68 mit 3 Dioden
• Kabel: 4,0 mm², länge +1200 mm / -1200 mm (anpassbare)
• Wind / Schnee-mechanische Last: 2400 PA / 5400 PA

Logistik

• Module pro Palette: 36 einheiten
• Containermodule 40 'HC: 936 einheiten

Garantie

• Materialgarantie: 15 jahre
• Lineare Energiegarantie: 30 jahre
• Erstes Abbau: maximal 1%
• Anschließender jährlicher Abbau: maximal 0,4%
• Mindestleistungsjahr 25 / jahr 30: 89,4% / 87,4%

Vorschriften und Zertifizierungen

• Produkttests: IEC 61215 (2021), , IEC 61730 (2023), , IEC 62804 (PID), , IEC 61701, , IEC 62716, , IEC 60068-2-68
• Qualitätsmanagement: ISO 9001, , ISO 14001, , ISO 45001, , ISO 50001, , IEC 62941
• Marktzertifizierungen: EG, , CQC, , TÜV NORD, , SAM, , KS, , INMETRO, , JPEA, , CEC, , CSI

Häufig gestellte Fragen (FAQ)

1. Was ist der Unterschied zwischen der Tongwei Twmnh von 455 W und der 465 W?

Beide teilen abmessungen (1762 x 1134 x 30 mm), , gewicht (23,7 kg), bau und Garantien. Das 455 W-Modell bietet an 10 W weniger pro Modul und eine effizienz von 22.8% vor dem 23.3% von 465 W. Es ist eine gute Option, wenn der Abdeckungsraum nicht der einschränkende Faktor ist und die Kosten pro Watt optimieren sollen.

2. Wie viel Leistung kann ich mit diesen Panels installieren?

Als Referenz, 6 module zusätzlich 2,73 kwp, , 10 module erreichen 4,55 kwp und 12 module kommen zu 5,46 kwp. Wenn Sie es vorziehen, jede Komponente nicht separat zu berechnen, in unserem Abschnitt sonnenkits sie finden bereits große lösungen, die bereits dimensioniert sind.

3. Kann ich dieses Panel an eine Verbindung anschließen mikrowechselrichter?

Ja, solange der mikrowechselrichter zugeben a eingangsstrom von mindestens 15 A (Imp) und eine ISC 15.89 A, zusätzlich zu einer eingangsleistung nach dem 455 W des Moduls. Überprüfen Sie die Spezifikationen in unserer Kategorie mikrowechselrichter bevor sie das modell auswählen.

4. Unterstützen Sie extreme Temperaturen?

Das Panel ist so konzipiert, dass -40 ° C und +70 ° C, die ohne Probleme jeglicher Lage der iberischen Halbinsel abdeckt, von Berggebieten bis hin zum Inneren von Andalusien im Sommer. Euer eure temperaturkoeffizient von -0,28%/°C begrenzung der verluste an den heißesten tagen.

5. Warum ist das Doppelglas besser als das hintere Blatt?

Das hintere Glas wird nicht mit ultravioletter Strahlung, noch Risse mit Temperaturveränderungen abgebaut, im Gegensatz zu einigen polymeren Unterblättern. Dies reduziert den Eintritt von Luftfeuchtigkeit und den langfristigen Abbau, und dies ermöglicht, dass Tongwei eine Garantie von anbietet 87,4% macht bis 30 jahre.

6. Wo erfahren Sie mehr darüber, wie Sie meine Installation entwerfen können?

In dem Blog Tienda Solar wir veröffentlichen kaufhandbücher, vergleiche von technologien, dimensionieren von tutorials und technischen artikel, die von experten in der photovoltaik-energie entwickelt wurden, sowohl für professionelle installateure als auch für einzelpersonen.
