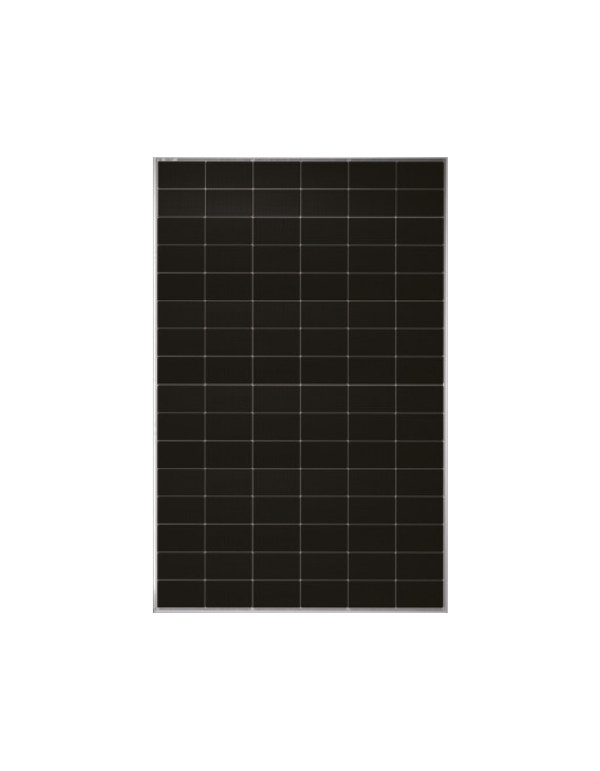

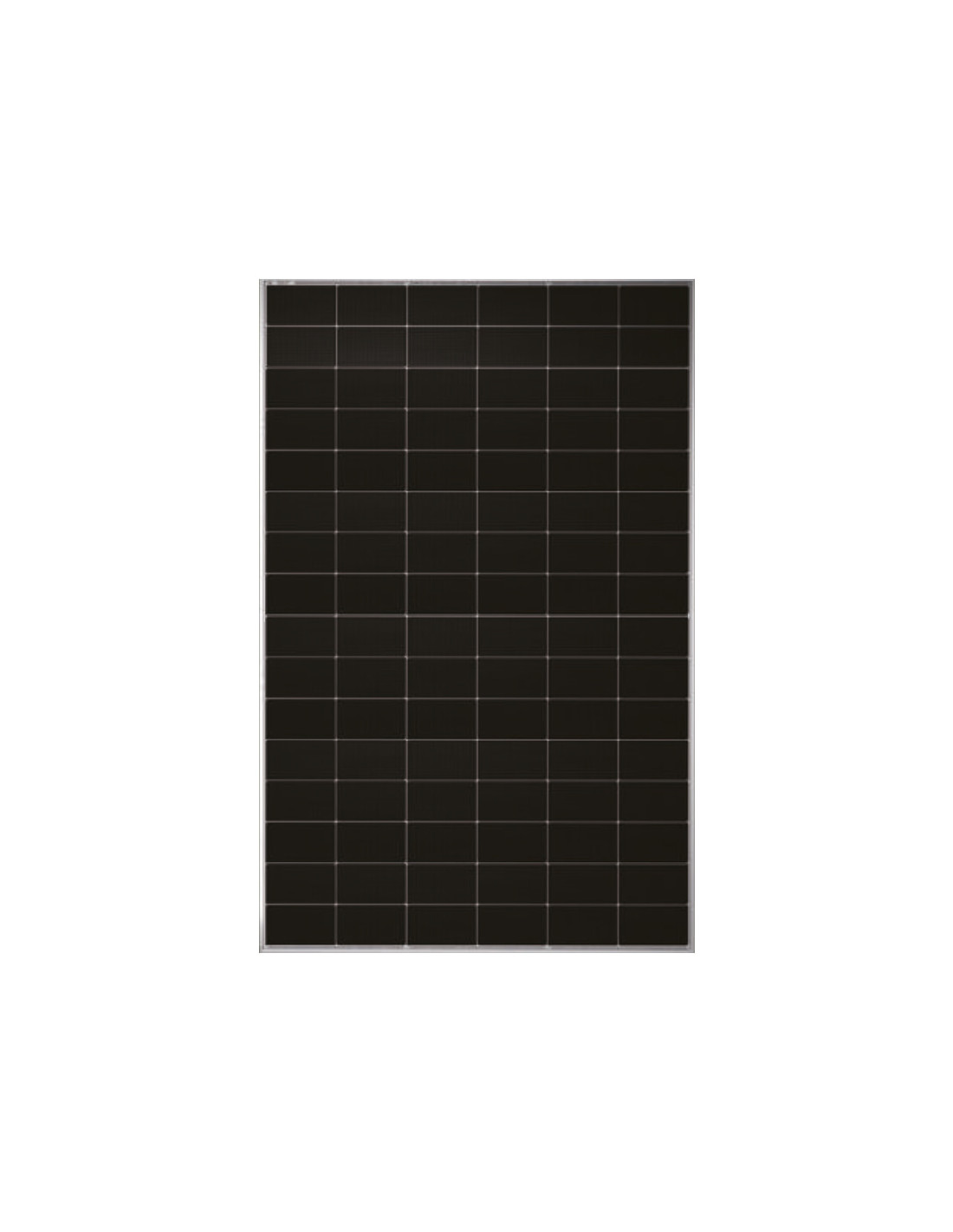

Piatto solare Tongwei 455W N-Type telaio nero TWMNH-48HD455

Vantaggi della piastra solare Tongwei 455W TWMNH-48HD455

All'interno della gamma TWMNH da 445 a 465 W, il modello di 455 W occupa il punto intermedio: lo stesso formato di 1762 x 1134 mm che i loro fratelli di maggiore potere, con una relazione tra watt prezzo e prestazioni appositamente equilibrate per le strutture domestiche da 3 a 7 kWP.

Tecnologia N-TNC con prestazioni reali in climi caldi

Le cellule TNC (monocristale tipo n) hanno una sensibilità di calore inferiore rispetto alle celle di tipo T che hanno dominato il mercato fino a poco tempo fa. La coefficiente di temperatura del -0.28%/°C del TWMNH significa che, per ogni voto che sorge la cella superiore a 25 ° C, il pannello perde solo a 0.28% del suo potere. Su una copertura delle tessere nel mezzo di luglio, quella differenza di pochi centesimi si accumula giorno dopo giorno e mostra nella produzione annuale.

L'architettura di mezza cella dividere ogni cellula in due metà, che riduce la corrente circolante per ogni catena interna e, con esso perdite resistive e i punti caldi. La 3 diodi di bypass della scatola di connessione IP68 consentono inoltre che il modulo continua a produrre parzialmente quando un'area è ombreggiata da un camino o un'antenna.

Costruzione in vetro da 2 mm: durata contro il passaggio del tempo

A differenza dei pannelli convenzionali con foglio posteriore polimerico, TWMNH-48HD455 incapsula le cellule tra due vetro semilavorato di 2,0 mm, con rivestimento antireflesso (AR) sulla faccia anteriore per catturare più luce. Questo design limita l'ingresso all'umidità, evita flessione di microfusi e spiega la curva della garanzia Tongwei:

• Massima perdita di 1% durante il primo anno (99.0% del potere garantito.)
• Degrado lineare non più dello 0,4% all'anno negli anni seguenti.
• 89.4% di potere quando si realizza 25 anni e 87.4% quando raggiungi il 30 anni.

La resistenza del modulo è approvata da prove di carico di neve di 5400 pa, , carico del vento di 2400 pa e le certificazioni IEC 61701 (corrosione di salina fog,), IEC 62716 (ammoniaca) e IEC 60068-2-68 (sabbia.)

Un produttore di Tier 1 dietro la garanzia

Tongwei (Solar TW) è classificato come produttore Tier 1 di Bloombergnef e ha un basso sistema di gestione certificato ISO 9001, ISO 14001, ISO 45001, ISO 50001 e IEC 62941, lo standard di qualità specifico per la fabbricazione di moduli fotovoltaici. Una garanzia di 30 anni ha un valore solo se il produttore esiste ancora per il backup, e questo è uno dei criteri che applichiamo Tienda Solar quando si seleziona il pannelli solari dal nostro catalogo.

Installazione del pannello Tongwei 455W sul tetto residenziale

Peso e dimensioni

Insieme a 23,7 kg e 1762 x 1134 x 30 mm, ogni modulo occupa qualcosa di meno di 2 m² e supponiamo un carico approssimativo di 11,9 kg / m² sulla copertina, non contando la struttura. Il quadro di 30 mm è compatibile con le graffette standard del mercato, quindi puoi montarlo con uno dei nostri strutture per pannelli solari coplanares, su piastrelle, foglio o copertura piatta.

Cablaggio e connessione

La scatola di connessione incorpora cavi da 4,0 mm² con una lunghezza di 1200 mm per polo, sufficiente per collegare moduli adiacenti in orientamento verticale o orizzontale senza leggning. La tensione massima del sistema di 1500 V DC e il serie massima del fusibile 30 A offrono un margine di indagine in impianti residenziali e commerciali.

Orientation example of String configuration

Prendere VOC 36.10 V e il coefficiente di VOC di -0,24%/°C, a -10 ° C la tensione in circuito aperto di ogni modulo raggiunse alcuni 39,1 V. Con un inverter di 600 V DC la tensione di ingresso massima può essere teoricamente connessa 15 moduli per stringa. È un calcolo approssimativo: il design finale dovrebbe essere convalidato con la finestra MPPT del inverter e la temperatura minima registrata nell'area.

Inverters recommended storage

Per installazioni di autoconsumo con eccedenze, la cosa più comune è combinare questo pannello con inverters ibrido lascia che permettino batterie al litio ora o in futuro. Se non hai bisogno di stoccaggio, a inverter di networking è la soluzione più economica. In entrambi i casi, verificare che la voce MPPT ammetta almeno 16 Un cortocircuito.

Caratteristiche tecniche dettagliate

Dati elettrici sotto condizioni di STC

• Potenza massima (Pmax:) 455 W
• Tensione in circuito aperto (VOC:) 36.10 V
• Corrente di cortocircuito (ISC:) 15.89
• Tensione al punto di forza massimo (VMP:) 30.44 V
• Corrente al punto di massima potenza (Imp:) 14.95
• EFFICIENZA DEL MODULO: 22.8%
• Tolleranza di potenza: da 0 a + 3%
• Condizioni di misurazione STC: 1000 W / m², , 25 ° C, , AM 1.5 (toleranza di misurazione ± 3%)

Comportamento termico

• Coefficiente di temperatura Pmax: -0.28%/°C
• Coefficiente di temperatura VOC: -0.24%/°C
• Coefficiente di temperatura ISC: + 0.046%/°C
• Gamma di temperature di esercizio: -40 ° C a +70 ° C

Limiti del sistema

• Tensione massima del sistema: 1500 V DC
• Fusibile massimo in serie: 30 A

Costruzione meccanica

• Tecnologia cellulare: Tnc, monocristallino tipo n
• Configurazione: 96 cellule medie (6 x 16)
• Dimensioni: 1762 x 1134 x 30 mm
• Peso: 23,7 kg
• Vetro anteriore: semi-lavorazione da 2,0 mm con strato antirente
• Vetro posteriore: 2,0 mm semi-lucido
• Ambito: alluminio anodizzato nero
• Scatola di connessione: IP68 con 3 diodi
• Cavo: 4,0 mm², lunghezza +1200 mm / -1200 mm (personalizzabile)
• Carico meccanico del vento / neve: 2400 PA / 5400 PA

Logistica

• Moduli per pallet: 36 unità
• Moduli del contenitore 40 'HC: 936 unità

Garanzia

• Garanzia dei materiali: 15 anni
• Garanzia di energia lineare: 30 anni
• Degrado del primo anno: massimo 1%
• Degrado annuale successivo: massimo 0,4%
• Anno di energia minimo 25 / anno 30: 89,4% / 87,4%

Regolamenti e certificazioni

• Test del prodotto: IEC 61215 (2021), , IEC 61730 (2023), , IEC 62804 (PID), , IEC 61701, , IEC 62716, , IEC 60068-2-68
• Gestione della qualità: ISO 9001, , ISO 14001, , ISO 45001, , ISO 50001, , IEC 62941
• Certificazioni di mercato: CE, , CQC, , TÜV NORD, , SAM, , KS, , INMETRO, , JPEA, , CEC, , CSI

Domande frequenti (FAQ)

1. Qual è la differenza tra Tongwei Twmnh di 455 W e il 465 W?

Both share dimensioni (1762 x 1134 x 30 mm), , peso (23,7 kg), costruzione e garanzie. Le offerte del modello 455 W 10 W Meno per modulo e un'efficienza di 22.8% di fronte a 23.3% dal 465 W. È una buona opzione quando lo spazio di copertura non è il fattore limitante e cerca di ottimizzare il costo per watt installato.

2. Quanto potenza posso installare con questi pannelli?

Come riferimento, 6 moduli aggiunto 2,73 kWp, , 10 moduli raggiungere 4,55 kWp e 12 moduli venire 5,46 kWp. Se preferisci non calcolare separatamente ciascun componente, nella nostra sezione kit solari troverete soluzioni complete già dimensionate.

3. Posso collegare questo pannello a a microinverter?

Sì, finché il microinverter ammettere a corrente di input di almeno 15 A (IP) e uno ISC 15.89 A, oltre a una potenza di input in base al 455 W del modulo. Controlla le specifiche nella nostra categoria microinverter prima di scegliere il modello.

4. Supporti temperature estreme?

Il pannello è progettato per funzionare tra -40 ° C e +70 ° C, che copre senza problemi alcuna posizione della penisola iberica, dalle aree di montagna all'interno dell'Andalusia in estate. Il tuo coefficiente di temperatura del -0.28%/°C limitare le perdite nei giorni più caldi.

5. Perché il doppio vetro è meglio del foglio posteriore?

Il vetro posteriore non è degradato con radiazioni ultraviolette né fessure con cambiamenti di temperatura, a differenza di alcuni backsheet polimerici. Ciò riduce l'ingresso di umidità e degrado a lungo termine, ed è ciò che consente a Tongwei di offrire una garanzia di 87,4% di potenza a 30 anni.

6. Dove posso saperne di più su come progettare la mia installazione?

Nel Blog Tienda Solar pubblichiamo guide di acquisto, comparativi di tecnologie, tutorial di dimensionamento e articoli tecnici sviluppati da esperti in energia fotovoltaica, sia per gli installatori professionali che per gli individui.
