Kit Solar Híbrido Deye 12kw Monofásico com 24 Paineis Tongwei 630W e 2 baterias 5,12kWh

Características técnicas detalhadas

Dados do sistema completo

• Potência fotovoltaica total: 15,12kwp (24 x 630W)
• Potência de saída nominal AC: 12.000W
• Storage capacity: 10,24kWh NOMALES / 9,2kWH Útil (2 x 5,12kWh)
• Corrente máxima do banco da bateria: 200A (a inversor suporta 250A)
• Configuração das cordas: 3 cordas de 8 paineis (um por mppt)
• Tipo de rede: A única fase 220 / 230V (L + N + PE)

Inversor Híbrido Deye SUN-12K-SG02LP1-UE-AM3

• Potência Nominal CA (entrada / saída:) 12.000W
• Potência aparente máxima: 13.200VA
• Pico de energia no modo isolado: 2 vezes o nominal para 10 s
• Potência máxima de FV de entrada: 18.000W
• Potência máxima do FV de acesso: 24.000W
• Tensão FV Entrada Máxima: 500V
• Tensão inicial: 125V
• Faixa de tensão MPPT: 150-425V
• Tensão nominal FV: 370V
• Número de MPPT / strings por MPPT: 3/2 + 2 + 2
• Corrente máxima de operação FV: 26A + 26A + 26A
• Corrente máxima de curto-circuito: 44A + 44A + 44A
• Tipo de bateria compatível: Ácido de chumbo ou íon-lítio
• Faixa de tensão da bateria: 40-60V
• Corrente máxima de carga / descarga: 250A
• Corrente CA nominal e máxima (entrada / saída:) 54.6A / 52.2A
• Passo máximo de rede contínua (rede um consumo:) 60A
• Eficiência máxima: 97,6%
• Eficiência Europeia: 96,5%
• Eficiência do MPPT: mais de 99%
• Distorção Harmônica (THDI:) menos de 3%
• Fator de potência ajustável: 0,8 indutivo para 0,8 capacitivo
• Operação paralela: até 16 unidades (on-grid e off-grid)
• Proteção contra arco elétrico (AFCI:) opcional
• Comunicação: RS485 / RS232 / LATA
• Monitoramento: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Proteção contra surtos: Tipo II em DC e AC
• Grau de proteção: IP65
• Temperatura de operação: de -40 a 60 ° C (redução de energia acima de 45 ° C)
• Ruído: menos de 45dB
• Refrigeração: Ventilação inteligente pelo ar
• Topologia: Transformador
• Dimensões: 420 x 670 x 233 mm
• Peso: 35,6kg
• Regulamentos de Rede: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, G99, C10-11
• Garantia: 5 ou 10 anos, de acordo com o local da instalação final

Painel Solar Tongwei TNC 2.0 TWmnh-66HD630

• Potência máxima (PMAX:) 630W
• Tensão em circuito aberto (VOC:) 49,50V
• Corrente de curto-circuito (ISC:) 16,18A
• Tensão no ponto de potência máxima (VMP:) 41,10V
• Atual no ponto de potência máxima (Imp:) 15,33A
• Eficiência do módulo: 23,3%
• Tolerância de energia: 0 a + 3%
• Power BNPI (1000W / m² frontal + 135W / m² traseiro:) 695,4W
• Poder com ganho traseiro de 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de Bribialidade (PMAX:) 80 ± 5%
• Coeficiente de temperatura da PMAX: -0,28%/°C
• Coeficiente de temperatura de VOC: -0,24%/°C
• Coeficiente de temperatura ISC: + 0,046%/°C
• Tipo de célula: TNC N-type, 132 células de meias (6 x 22)
• Vidro frontal: 2,0 mm com revestimento antirereflive, semi-polido
• Vidro traseiro: 2,0 mm semi-polido
• Ambiente: Liga de alumínio anodizado
• Caixa de conexão: IP68, 3 diodos
• Seção de cabo: 4,0mm²
• Carga Máxima Mecânica: 5.400 Pa da frente / 2.400 BA traseira
• Tensão máxima do sistema: 1.500V DC
• Fusível máximo na série: 30A
• Temperatura de operação: de -40 a 70 ° C
• Dimensões: 2,382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garantia do produto: 12 anos
• Garantia de energia linear: 30 anos (1% no primeiro ano, 0,4% ao ano; 87,40% aos 30 anos)

Bateria de lítio Deye SE-G5.1 Pro-B (2 unidades, dados por módulo)

• Química: Lifepo4 (Ferrofosfato de Lítio), sem cobalto
• Capacidade: 100Ah
• Tensão nominal: 51,2V
• Faixa de tensão de operação: 43,2-57,6V
• Energia nominal: 5,12kwh
• Energia útil: 4,6kwh (90% Dod, 0,5C a 25 ° C)
• Corrente de carregamento / descarga recomendada: 50A
• Carregar corrimento / descarga máxima: 100A
• Corrente do Pico (2 min, 25 ° C:) 150A
• Profundidade de download recomendado: 90%
• Tempo de vida: mais de 6.000 ciclos (25 ° C, 0,5C, 90% doD, 70% EOL)
• Energia acumulada: 16Mwh 70% eOL
• Escalabilidade: até 64 unidades em paralelo (327kWh), 32 sem configuração externa
• Comunicação: PODE 2.0, RS485
• Temperatura de carregamento: de 0 a 55 ° C (de -20 a 55 ° C com aquecimento opcional)
• Temperatura de descarga: de -20 a 55 ° C
• Grau de proteção: IP20 (instalação dentro de casa)
• Montagem: Parede, chão ou rack 19 "
• Dimensões: 440 x 133 x 540 mm
• Peso: 45kg
• Certificações: UN38.3, IEC 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantia: 10 anos (sujeito às condições do fabricante)

Benefícios do kit solar Deye 12kw com 2 pilhas de 5,12kWh e 24 Paineis Tongwei

Armazenamento duplo e bateria

Na frente da versão com um único módulo duas baterias SE-G5.1 Pro-B duplicar a energia disponível 4,6kwh para 9,2kWh útil, e aumentar a corrente máxima do banco para 200A. Na tensão nominal, é por isso que 10kw esse armazenamento pode entregar em picos, na frente do 5kw de uma única bateria. Para um inversor do 12kw, a diferença é notada assim que o sol é colocado: a casa ou a empresa pode manter cargas como o ar condicionado, o cozinha elétrica ou o iluminação sem recorrer à rede.

Uma inversor monofásico alta capacidade

A SUN-12K-SG02LP1-UE-AM3 combina 12.000W nominal, , 13.200VA aparente e picos duplos de sua energia por 10 segundos no modo isolado. Sua passo da rede 60A e seu fluxo de bateria de 250A coloque-o como o modelo de energia da série SG02LP1, dentro do intervalo de inversores híbrido monofásicos do Deye. Permitir programar 6 slots, upload de um gerador diesel, integrar uma instalação existente através de acoplamento ac e trabalhar em paralelo com até 16 equipes.

Três MPPT para capas com várias orientações

Com 3 seguidores do MPPT independente, o 24 paineis eles são agrupados em três seqüências de 8 que podem ser instaladas em saias diferentes, por exemplo, sul e oeste, sem um penalizar os outros. Cada entrada admite 26A, acima do 15,33A painel de trabalho, portanto, não há corte atual.

Módulos de Tongwei com vidro duplo e bifialidade

A 24 paineis TNC 2.0 usava 132 células-tipo n médias e 2,0 mm de vidro em ambos os lados, com um coeficiente de temperatura de -0,28%/°C e bifialidade de 80 ± 5%. Tongwei garante o 87,40% da energia a 30 anos. Descubra outros modelos em nossa categoria painéis solares e outras capacidades em baterias de lítio.

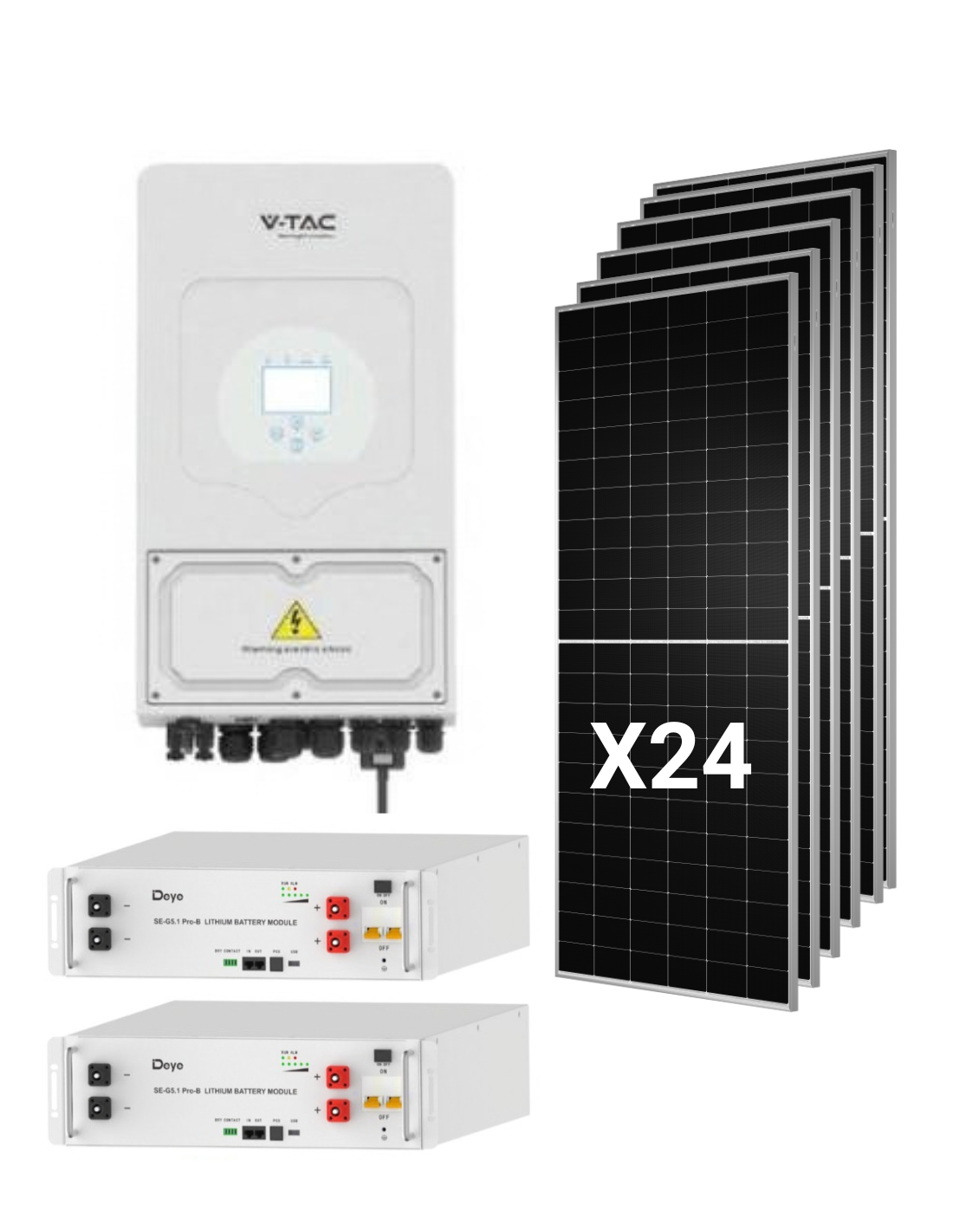

O que inclui

• 1 x Inversor Híbrido Deye SUN-12K-SG02LP1-UE-AM3 do 12.000W, , monofásico.
• 24 x painel solar TNCEI TNC 2.0 TWMNH-66HD630 do 630W, N-tipo bifacial.
• 2 x bateria de lítio Deye SE-G5.1 Pro-B do 5,12kwh (10,24kwh no total). Cada bateria inclui cabo de conexão para inversor 3U-Lpcable1500, , 3u-Lbcable paralelo Cable150, , procura 19 "rack, , colchetes de empilhamento e suportes de parede com parafusos.

Em Tienda Solar você pode completar o pedido com estruturas para paineis solar para cobertura ou chão e com o resto do material elétrico.

Dados de desenho técnico

Distribuição dos 24 paineis

Cada MPPT recebe uma string de 8 módulos em série. A tensão do trabalho de cada string é 328,8V, centrado na janela do MPPT 150-425V; em atinge o circuito aberto 396V em stc e alguns 429V com -10 ° C, calculado com o coeficiente de COV -0,24%/°C, abaixo do 500V máxima. A 15.120Wp totais estão dentro do 18.000w entrada de fv, com uma proporção de DC / CA de 1,26, e o painel isc (16,18A) está longe do 44A por entrada.

Banco de baterias em paralelo

Ambos SE-G5.1 Pro-B eles se juntam ao cabo 3U-Lbcable150 e o conjunto se conecta a inversor com o 3U-Lpcable1500, comunicando por Pode ou rs485. O banco admite 200A carregamento e descarga máxima, abaixo do 250A do inversor, e 100A como uma corrente recomendada (2 x 50A), que é a referência para uso contínuo. Você pode pilha no chão, , parede ou andar rack de 19 "; cada módulo pesa 45kg e sendo IP20, você deve ser instalado em um interior.

Produção e armazenamento estimados

Com 5 horas de pico solar e um desempenho global de 80%, o campo de 15,12kwp produziria alguns 60kWh diariamente de média anual, como uma referência indicativa. A 9,2kWh útil eles permitem que você economize em torno de um 15% dessa produção e cobrir alguns 9 horas de consumo noturno com média de 1kw. O resto da energia aproveita diretamente durante o dia ou é derramado na rede. No Blog Tienda Solar nossos especialistas explicam como ajustar a produção e o armazenamento para o seu perfil de consumo.

Quem é esse kit para?

Negócios com horário e algum consumo de noite

Lojas, escritórios ou oficinas aproveitam 15kwp durante o dia e use o 9,2kwh bateria para câmeras de refrigeração, iluminação ou equipamento que permanecem acesos de horas.

Grandes casas com ar paraleiro ou carro elétrico

Uma geração desse tamanho e duas baterias permitem cobrir a maior parte do consumo diurno e uma parte importante da noite, com margem para continuar a expansão.

Instaladores com projetos de alta potência em monofásico

Inversor, campo FV e armazenamento já dimensionados reduzem o tempo de cálculo. Para outras combinações, consulte todos os nossos kits solares ou a faixa de inversores solar.

Perguntas frequentes (FAQ)

1. O que a segunda bateria contribui para um kit de 12kw?

Energia dupla útil 4,6kwh para 9,2kwh, e a corrente máxima do banco 100A para 200A. Que permite que a bateria mantenha cargas muito maiores sem sol, embora para uso contínuo, a referência é a corrente recomendada de 2 x 50A, alguns 5kw.

2. Posso continuar a expandir as baterias?

Sim. A SE-G5.1 Pro-B suporta até 32 unidades em paralelo sem configuração externa e 64 no total (327kWh). Com 60kWh diariamente de produção estimada, expanda para 4 ou mais baterias permite armazenar uma parte muito maior de energia.

3. Como o paineis para inversor?

Em 3 cordas de 8 paineis, um pelo MPPT. Cada string funciona para alguns 328,8V e não excede o 429V no circuito aberto a -10 ° C sendo o MPPT independente, cada string pode ir em uma orientação diferente.

4. O sistema funciona em caso de blecaute?

Sim. A inversor pode trabalhar em isolado com a energia do paineis e as baterias e admite twes de dobrar seu poder nominal por 10 segundos. A autonomia dependerá do consumo e do estado do banco das baterias.

5. Posso legalizá-lo para compensar os excedentes?

A inversor inclui certificação espanhola UNE 217002 entre suas regras de conexão de rede. Um instalador autorizado deve processar a legalização e compensação de excedentes e verificar se o seu suprimento monofásico admite o poder de uma equipe de 12kw.

6. Quais garantias os componentes oferecem?

Paineis Tongwei: 12 anos de produto e 30 anos de poder linear. . Baterias Deye SE-G5.1 Pro-B: 10 anos. . Inversor Deye: 5 ou 10 anos, dependendo do site de instalação final. As condições de cada fabricante são aplicadas.

7. Qual superfície eu preciso para os 24 paineis?

Cada painel mede 2,382 x 1,134 mm e pesar 32,2kg. O conjunto ocupa alguns 65m² sem contagem de separações, e os módulos suportam 5.400 PA de carga frontal e 2.400 PA de volta.
