Kit Solar Híbrido Deye 8kw Monofásico com 16 Paineis Tongwei 630W e 2 baterias 5,12kWh

Características técnicas detalhadas

Dados do sistema completo

• Potência fotovoltaica total: 10,08kwp (16 x 630W)
• Potência de saída nominal AC: 8.000W
• Storage capacity: 10,24kWh NOMALES / 9,2kWH Útil (2 x 5,12kWh)
• Corrente máxima do banco da bateria: 200A limitada 190A para ele inversor)
• Configuração das cordas: 2 cordas de 8 paineis
• Tipo de rede: A única fase 220 / 230V (L + N + PE)

Inversor Híbrido Deye SUN-8K-SG05LP1-UE

• Potência Nominal CA (entrada / saída:) 8.000W
• Potência aparente máxima: 8.800VA
• Pico de energia no modo isolado: 2 vezes o nominal para 10 s
• Potência máxima de FV de entrada: 10.400W
• Tensão FV Entrada Máxima: 500V
• Tensão inicial: 125V
• Faixa de tensão MPPT: 150-425V
• Tensão nominal FV: 370V
• Número de MPPT / strings por MPPT: 2/2 + 2
• Corrente máxima de operação FV: 26A + 26A
• Corrente máxima de curto-circuito: 34A + 34A
• Tipo de bateria compatível: Ácido de chumbo ou íon-lítio
• Faixa de tensão da bateria: 40-60V
• Corrente máxima de carga / descarga: 190A
• AC atual nominal (entrada / saída:) 36.4A / 34.8A
• Eficiência máxima: 97,6%
• Eficiência Europeia: 96,5%
• Eficiência do MPPT: mais de 99%
• Distorção Harmônica (THDI:) menos de 3%
• Fator de potência ajustável: 0,8 indutivo para 0,8 capacitivo
• Operação paralela: até 16 unidades (on-grid e off-grid)
• Comunicação: RS485 / RS232 / LATA
• Monitoramento: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Proteção contra surtos: Tipo II em DC e AC
• Grau de proteção: IP65
• Temperatura de operação: de -40 a 60 ° C (redução de energia acima de 45 ° C)
• Ruído: menos de 30dB
• Refrigeração: Ventilação inteligente pelo ar
• Topologia: Transformador
• Dimensões: 330 x 580 x 232 mm
• Peso: 24,9kg
• Regulamentos de Rede: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantia: 5 ou 10 anos, de acordo com o local da instalação final

Painel Solar Tongwei TNC 2.0 TWmnh-66HD630

• Potência máxima (PMAX:) 630W
• Tensão em circuito aberto (VOC:) 49,50V
• Corrente de curto-circuito (ISC:) 16,18A
• Tensão no ponto de potência máxima (VMP:) 41,10V
• Atual no ponto de potência máxima (Imp:) 15,33A
• Eficiência do módulo: 23,3%
• Tolerância de energia: 0 a + 3%
• Power BNPI (1000W / m² frontal + 135W / m² traseiro:) 695,4W
• Poder com ganho traseiro de 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de Bribialidade (PMAX:) 80 ± 5%
• Coeficiente de temperatura da PMAX: -0,28%/°C
• Coeficiente de temperatura de VOC: -0,24%/°C
• Coeficiente de temperatura ISC: + 0,046%/°C
• Tipo de célula: TNC N-type, 132 células de meias (6 x 22)
• Vidro frontal: 2,0 mm com revestimento antirereflive, semi-polido
• Vidro traseiro: 2,0 mm semi-polido
• Ambiente: Liga de alumínio anodizado
• Caixa de conexão: IP68, 3 diodos
• Seção de cabo: 4,0mm²
• Carga Máxima Mecânica: 5.400 Pa da frente / 2.400 BA traseira
• Tensão máxima do sistema: 1.500V DC
• Fusível máximo na série: 30A
• Temperatura de operação: de -40 a 70 ° C
• Dimensões: 2,382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garantia do produto: 12 anos
• Garantia de energia linear: 30 anos (1% no primeiro ano, 0,4% ao ano; 87,40% aos 30 anos)

Bateria de lítio Deye SE-G5.1 Pro-B (2 unidades, dados por módulo)

• Química: Lifepo4 (Ferrofosfato de Lítio), sem cobalto
• Capacidade: 100Ah
• Tensão nominal: 51,2V
• Faixa de tensão de operação: 43,2-57,6V
• Energia nominal: 5,12kwh
• Energia útil: 4,6kwh (90% Dod, 0,5C a 25 ° C)
• Corrente de carregamento / descarga recomendada: 50A
• Carregar corrimento / descarga máxima: 100A
• Corrente do Pico (2 min, 25 ° C:) 150A
• Profundidade de download recomendado: 90%
• Tempo de vida: mais de 6.000 ciclos (25 ° C, 0,5C, 90% doD, 70% EOL)
• Energia acumulada: 16Mwh 70% eOL
• Escalabilidade: até 64 unidades em paralelo (327kWh), 32 sem configuração externa
• Comunicação: PODE 2.0, RS485
• Temperatura de carregamento: de 0 a 55 ° C (de -20 a 55 ° C com aquecimento opcional)
• Temperatura de descarga: de -20 a 55 ° C
• Grau de proteção: IP20 (instalação dentro de casa)
• Montagem: Parede, chão ou rack 19 "
• Dimensões: 440 x 133 x 540 mm
• Peso: 45kg
• Certificações: UN38.3, IEC 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantia: 10 anos (sujeito às condições do fabricante)

Benefícios do kit solar Deye 8kw com 2 baterias de 5,12kWh e 16 Paineis Tongwei

Um banco de baterias na altura do inversor

Com uma única bateria de 5,12kWh, a energia que pode fornecer armazenamento permanece em alguns 5kw. Com dois módulos SE-G5.1 Pro-B em paralelo, a corrente máxima do banco sobe 200A e o limite se torna o próprio inversor, do 190A. O resultado é um sistema equilibrado: à noite, a casa pode puxar a bateria com o potência total Deye de 8kw, e, durante o dia, os excedentes são armazenados a uma taxa muito maior.

Mais energia economizada para a tarde e a noite

A 9,2kWh útil eles duplicam a capacidade da versão com uma bateria e permitem cobrir os picos do consumo da noite: cozinha elétrica, , máquina de lavar roupa, , ar condicionado ou iluminação. É uma configuração projetada para aumentar a porcentagem de auto-consumo e reduzir a energia comprada nas horas mais caras. Se você quiser comparar com outros modelos, visite nossa seção de baterias de lítio.

Geração de 10kwp usada na íntegra

A SUN-8K-SG05LP1-UE é o modelo superior da série de fase SG05LP1, uma das famílias de inversores híbrido do Deye mais presente em habitação. Seus 26A por mppt cobrir sem recortes o imp de 15,33A do painel Tongwei 630W, e sua entrada 10.400W admitir o 10.080Wp do kit. Além disso, permite a programação 6 slots, upload de um gerador diesel e trabalhar em paralelo com até 16 equipes, e conhecer RD 140 e UNE 217002.

Módulos de vidro duplo Tongwei

A 16 paineis TNC 2.0 integrar 132 células-tipo n médias, , vidro de 2,0 mm em ambos os lados e caixa de conexão IP68. Com um coeficiente de temperatura de -0,28%/°C e bifialidade de 80 ± 5%, eles mantêm alto desempenho no verão e aproveitam a luz refletida no verso. Tongwei garante o 87,40% da energia a 30 anos. Descubra o alcance inteiro em nossa categoria de painéis solares.

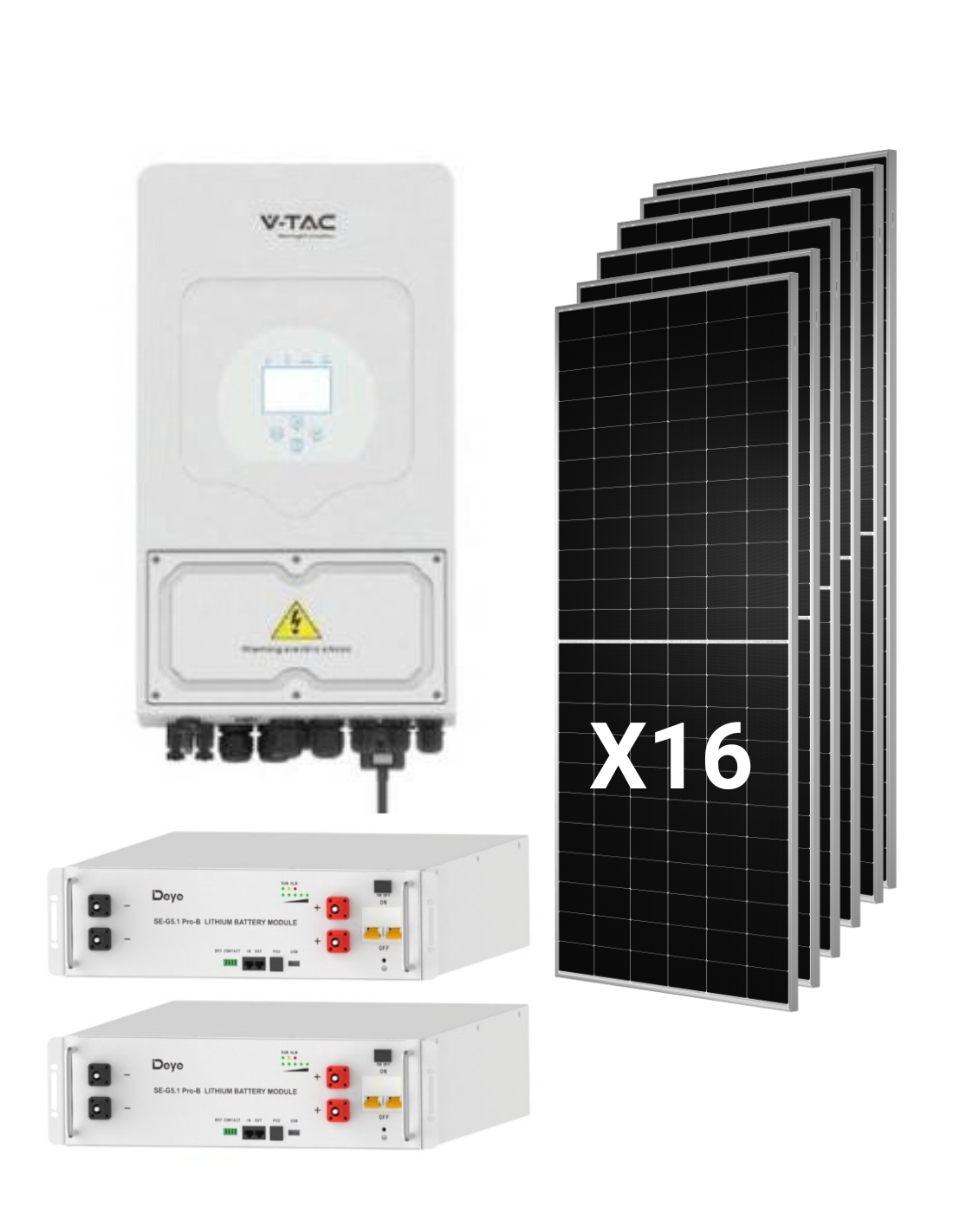

Conteúdo de kit

• 1 x Inversor Híbrido Deye SUN-8K-SG05LP1-UE do 8.000W, , monofásico.
• 16 x Tongwei TNC 2.0 painel solar TWMNH-66HD630 do 630W, N-tipo bifacial.
• 2 x bateria de lítio Deye SE-G5.1 Pro-B do 5,12kwh (10,24kwh no total). Cada bateria inclui cabo de conexão para inversor 3U-Lpcable1500, , 3u-Lbcable paralelo Cable150, , procura 19 "rack, , colchetes de empilhamento e suportes de parede com parafusos.

Em Tienda Solar tens também estruturas para paineis solar para qualquer tipo de cobertura e todo o material elétrico para completar a montagem.

Projeto de instalação

Cordas: 8 paineis em série pelo MPPT

Os 16 módulos estão conectados em duas oito cordas, um para cada MPPT:

• Tensão de trabalho por string (VMP:) 328,8V, dentro da faixa do MPPT 150-425V.
• Tensão no circuito aberto por string (STC:) 396V.
• Tensão de circuito aberto estimada em -10 ° C: alguns 429V, com o coeficiente de COV de -0,24%/°C, abaixo do limite de 500V.
• Atual por string: 15,33A, na frente do 26A admitido pelo MPPT.
• Relação DC / CA: 1,26 (10.080Wp versus 8.000w nominal.)

Conexão das baterias

Ambos SE-G5.1 Pro-B eles se juntam em paralelo com o cabo 3U-Lbcable150, que transmite energia e comunicação entre módulos, e o conjunto se conecta a inversor com o cabo 3U-Lpcable1500 por Pode ou rs485. Eles podem pilha no chão com os suportes incluídos, parede ou montado em um rack de 19 ". Cada módulo pesa 45kg e medidas 440 x 133 x 540 mm; ser IP20, eles devem ser instalados dentro de casa.

Equilíbrio entre produção e armazenamento

Com 5 horas de pico solar de média e um desempenho global de 80%, o 10,08kwp produziria alguns 40kWh por dia de média anual, como uma referência indicativa. A 9,2kWh útil de baterias permitem que você mantenha quase um quarta parte dessa energia; O resto é consumido diretamente ou derramado na rede. Com um consumo de noite média de 1kw, a bateria cobriria alguns 9 horas. Para ajustar essas figuras ao seu caso, consulte os guias de nossos especialistas no Blog Tienda Solar.

Que moradia é ideal para?

Grandes casas com consumo distribuídas durante o dia

Habitação aerotermia, , piscina, , telecommuting ou veículo elétrico aproveitar o 10kwp durante o dia e o 9,2kwh bateria à tarde e à noite.

Casas que precisam de apoio poderoso

Em isolado, o inversor suporta twes de dobrar seu poder nominal por 10 segundos, e o banco de baterias pode conter altas cargas durante um corte de suprimento.

Instaladores que procuram um sistema equilibrado

Inversor, campo fotovoltaico e armazenamento já dimensionados um ao outro reduzir o tempo de design. Para outras configurações, consulte nossa kits solares ou a gama completa de inversores solar.

Perguntas frequentes (FAQ)

1. Que mudanças ao passar de uma para duas baterias com o inversor Deye de 8kw?

Com uma bateria, a energia disponível na arrumação 5kw (100A). Com dois, o banco admite 200A e o sistema é limitado pelo 190A do inversor, então você pode alimentar a casa 8kw sem sol, o uso contínuo, o ideal é trabalhar perto da corrente recomendada (2 x 50A), alguns 5kw, e reserve a potência máxima para os picos. Além disso, a energia útil vai de 4,6kwh para 9,2kwh.

2. Posso adicionar uma terceira bateria mais tarde?

Sim. A SE-G5.1 Pro-B suporta até 32 unidades em paralelo sem configuração externa e 64 no total (327kWh). Com um gerador de 10kwp, expandir para 3 ou 4 pilhas permite armazenar uma parte maior da produção diária.

3. Quantas cordas eu preciso para os 16 paineis?

Duas cordas 8 paineis em série, um pelo MPPT. Cada string funciona para alguns 328,8V e não excede o 429V no circuito aberto a -10 ° C. Não é recomendado dividir-los em 4 cordas de 4: a tensão do trabalho, alguns 164V, eu estaria muito perto do mínimo do MPPT.

4. O kit faz com que ele compense os excedentes?

Sim. A inversor em conformidade com os regulamentos espanhóis RD 140 e UNE 217002. Um instalador autorizado deve legalizar a instalação e processar a compensação com o distribuidor e a máquina de marketing.

5. Que autonomia eu tenho durante um apagão?

A inversor funciona em isolado com a energia do paineis e das baterias. Com 9,2kWh útil, a autonomia depende do consumo 1kw em média, eles seriam alguns 9 horas, e menos se houver altas cargas, como ar condicionado ou cozinha.

6. Qual garantia os componentes têm?

Paineis Tongwei: 12 anos de produto e 30 anos de poder linear. . Baterias Deye SE-G5.1 Pro-B: 10 anos. . Inversor Deye: 5 ou 10 anos de acordo com o local de instalação final. Em todos os casos, as condições de garantia de cada fabricante são aplicadas.

7. Qual área e qual estrutura eles precisam paineis?

Os 16 módulos 2,382 x 1,134 mm e 32,2kg cada um, eles ocupam alguns 43m² sem contar separações. Apoio 5.400 PA de carga frontal e 2.400 PA voltar; escolha a estrutura de acordo com sua capa e a carga de vento e neve da área.
