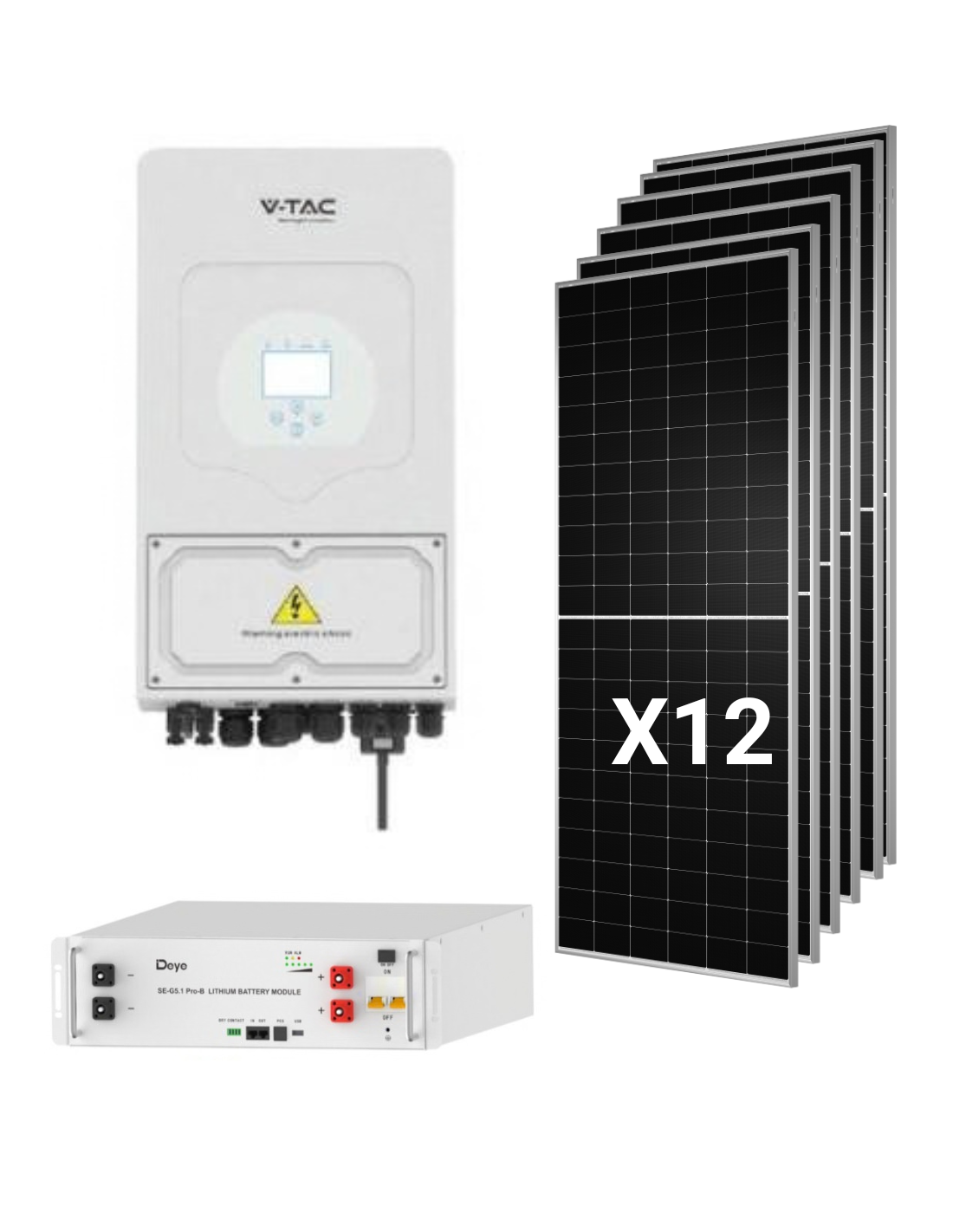

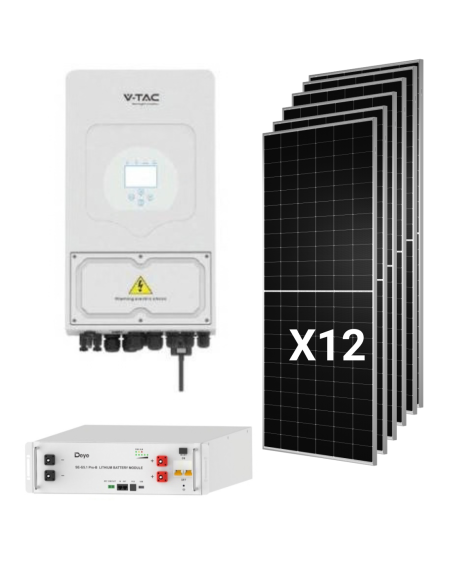

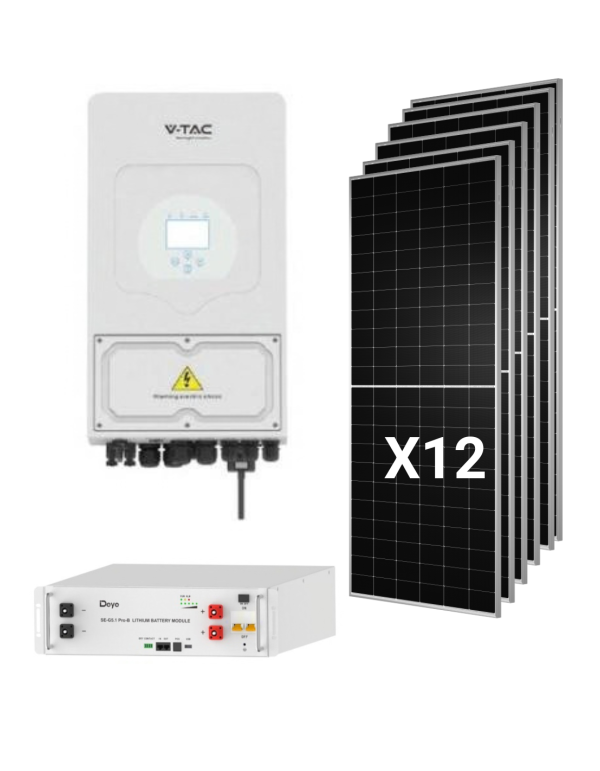

Kit Solar Híbrido Deye 6kw único fase com 12 Paineis Tongwei 630W e bateria 5,12kWh

Características técnicas detalhadas

Dados do sistema completo

• Potência fotovoltaica total: 7,56kwp (12 x 630W)
• Potência de saída nominal AC: 6.000W
• Storage capacity: 5,12kWH NOMALES / 4.6kWH útil
• Configuração das cordas: 2 cordas de 6 paineis
• Tipo de rede: A única fase 220 / 230V (L + N + PE)

Inversor Híbrido Deye SUN-6K-SG05LP1-UE

• Potência Nominal CA (entrada / saída:) 6.000W
• Potência aparente máxima: 6.600VA
• Pico de energia no modo isolado: 2 vezes o nominal para 10 s
• Potência máxima de FV de entrada: 7.800W
• Tensão FV Entrada Máxima: 500V
• Tensão inicial: 125V
• Faixa de tensão MPPT: 150-425V
• Tensão nominal FV: 370V
• Número de MPPT / strings por MPPT: 2/1 + 1
• Corrente máxima de operação FV: 13A + 13A
• Corrente máxima de curto-circuito: 17A + 17A
• Tipo de bateria compatível: Ácido de chumbo ou íon-lítio
• Faixa de tensão da bateria: 40-60V
• Corrente máxima de carga / descarga: 135A
• AC atual nominal (entrada / saída:) 27,3 / 26.1A
• Eficiência máxima: 97,6%
• Eficiência Europeia: 96,5%
• Eficiência do MPPT: mais de 99%
• Distorção Harmônica (THDI:) menos de 3%
• Fator de potência ajustável: 0,8 indutivo para 0,8 capacitivo
• Operação paralela: até 16 unidades (on-grid e off-grid)
• Comunicação: RS485 / RS232 / LATA
• Monitoramento: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Proteção contra surtos: Tipo II em DC e AC
• Grau de proteção: IP65
• Temperatura de operação: de -40 a 60 ° C (redução de energia acima de 45 ° C)
• Ruído: menos de 30dB
• Refrigeração: Ventilação inteligente pelo ar
• Topologia: Transformador
• Dimensões: 330 x 580 x 232 mm
• Peso: 24,9kg
• Regulamentos de Rede: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantia: 5 ou 10 anos, de acordo com o local da instalação final

Painel Solar Tongwei TNC 2.0 TWmnh-66HD630

• Potência máxima (PMAX:) 630W
• Tensão em circuito aberto (VOC:) 49,50V
• Corrente de curto-circuito (ISC:) 16,18A
• Tensão no ponto de potência máxima (VMP:) 41,10V
• Atual no ponto de potência máxima (Imp:) 15,33A
• Eficiência do módulo: 23,3%
• Tolerância de energia: 0 a + 3%
• Power BNPI (1000W / m² frontal + 135W / m² traseiro:) 695,4W
• Poder com ganho traseiro de 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de Bribialidade (PMAX:) 80 ± 5%
• Coeficiente de temperatura da PMAX: -0,28%/°C
• Coeficiente de temperatura de VOC: -0,24%/°C
• Coeficiente de temperatura ISC: + 0,046%/°C
• Tipo de célula: TNC N-type, 132 células de meias (6 x 22)
• Vidro frontal: 2,0 mm com revestimento antirereflive, semi-polido
• Vidro traseiro: 2,0 mm semi-polido
• Ambiente: Liga de alumínio anodizado
• Caixa de conexão: IP68, 3 diodos
• Seção de cabo: 4,0mm²
• Carga Máxima Mecânica: 5.400 Pa da frente / 2.400 BA traseira
• Tensão máxima do sistema: 1.500V DC
• Fusível máximo na série: 30A
• Temperatura de operação: de -40 a 70 ° C
• Dimensões: 2,382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garantia do produto: 12 anos
• Garantia de energia linear: 30 anos (1% no primeiro ano, 0,4% ao ano; 87,40% aos 30 anos)

Bateria de lítio Deye SE-G5.1 Pro-B

• Química: Lifepo4 (Ferrofosfato de Lítio), sem cobalto
• Capacidade: 100Ah
• Tensão nominal: 51,2V
• Faixa de tensão de operação: 43,2-57,6V
• Energia nominal: 5,12kwh
• Energia útil: 4,6kwh (90% Dod, 0,5C a 25 ° C)
• Corrente de carregamento / descarga recomendada: 50A
• Carregar corrimento / descarga máxima: 100A
• Corrente do Pico (2 min, 25 ° C:) 150A
• Profundidade de download recomendado: 90%
• Tempo de vida: mais de 6.000 ciclos (25 ° C, 0,5C, 90% doD, 70% EOL)
• Energia acumulada: 16Mwh 70% eOL
• Escalabilidade: até 64 unidades em paralelo (327kWh), 32 sem configuração externa
• Comunicação: PODE 2.0, RS485
• Temperatura de carregamento: de 0 a 55 ° C (de -20 a 55 ° C com aquecimento opcional)
• Temperatura de descarga: de -20 a 55 ° C
• Grau de proteção: IP20 (instalação dentro de casa)
• Montagem: Parede, chão ou rack 19 "
• Dimensões: 440 x 133 x 540 mm
• Peso: 45kg
• Certificações: UN38.3, IEC 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantia: 10 anos (sujeito às condições do fabricante)

Benefícios do kit solar híbrido Deye 6kw com 12 Paineis Tongwei 630W e bateria 5,12kWh

Este kit é projetado para aqueles que buscam um sistema de auto-consumo com baterias completo, com componentes de fabricantes de primeiro nível que já são dimensionado para trabalhar juntos. Em vez de combinar equipamentos separadamente e verificação de compatibilidades, você recebe um conjunto no qual inversor, gerador fotovoltaico e armazenamento eles se encaixam em tensão, corrente e comunicação.

O coração do sistema é o inversor híbrido Deye SUN-6K-SG05LP1-UE, um dos inversores híbrido a maioria das fasitas instaladas no mercado residencial. Gerenciar a produção solar, carregando e descarregando a bateria e troca com a rede, com 6 slots de tempo programáveis carregamento e descarregamento para aproveitar as taxas com a discriminação do tempo. Atende aos padrões de conexão de rede RD 140 e UNE 217002, entre outros, o que facilita sua legalização na Espanha.

A 12 módulos Tongwei TNC 2.0 TWmnh-66HD630 fornecer 7,56kwp com tecnologia N-tipo de célula meia bifacial. Sua coeficiente de temperatura de -0,28%/°C limitar perdas nos meses de calor e sua construção vidro de vidro de 2,0 mm por tanto caro reforça a durabilidade contra a umidade e as cargas mecânicas (5.400 Pa da frente / 2.400 BA traseira). Tongwei garante um degradação de 1% no primeiro ano e 0,4% ao ano então, mantendo o 87,40% da energia a 30 anos. Graças ao seu bifialidade de 80 ± 5%, cada painel pode chegar 661W com um ganho traseiro de 5% e 724W com 15%, dependendo da superfície e da altura de montagem. Se você quiser ver mais modelos, consulte nossa gama de paineis solar.

A tambores Deye SE-G5.1 Pro-B usar química Lifepo4 livre de cobalto, com BMS inteligente que equilibra as células e protege contra sobrecargas e temperaturas extremas. Com mais de 6.000 ciclos e um 16mWH acumulado desempenho de energia, é um dos baterias de lítio com a melhor relação entre vida útil e preço em formato de 48V.

O que este kit solar inclui Deye?

• 1 x Inversor Híbrido Deye SUN-6K-SG05LP1-UE do 6.000W monofásica.
• 12 x painel solar TongWei TNC 2.0 TWmnh-66HD630 do 630W N-tipo bifacial.
• 1 x bateria de lítio Deye SE-G5.1 Pro-B do 5,12kwh, com seus acessórios da série: cabo de conexão para inversor 3U-Lpcable1500 (1.500 mm, 4awg + RJ45,), 3u-Lbcable paralelo Cable150, , procura 19 "rack, , colchetes de empilhamento e suportes de parede com parafusos.

Se você precisar completar a instalação, em Tienda Solar você encontrará estruturas para paineis solar para telhados planos, inclinados ou para o solo, bem como os restantes componentes elétricos.

Dimensionamento e configuração do sistema

Configuração de strings recomendadas: 2 x 6 paineis

A inversor tem 2 MPPT com 1 string por mppt, mPPT RANK 150-425V e tensão máxima de entrada 500V. A configuração ideal é 2 cordas de 6 paineis em série:

• Tensão no circuito aberto por string (STC:) 297V (6 x 49,50V.)
• Tensão estimada no circuito opt em -10 ° C: cerca de 322V, calculado com o coeficiente de COV -0,24%/°C. Está bem abaixo do limite de 500V.
• Tensão do poder máximo por string: 246,6V (6 x 41.10V), dentro da janela do MPPT.
• Relação DC / CA: 1,26 (7.560Wp versus 6.000w nominal), abaixo do admitido poder FV em 7.800W.

Conecte os 12 paineis em uma única string, não é possível: a tensão em circuito aberto (594V) excederá o máximo do inversor.

A paineis e comportamento do MPPT

A corrente de energia máxima do Tongwei 630W é 15,33A, enquanto cada MPPT inversor trabalhe 13A. Nas horas máximas de irradiância inversor limitará a corrente de cada string a esse valor, um corte habitual em sistemas com paineis alta potência que é compensada com maior produção em baixas horas de irradiância, de manhã, à tarde e no inverno. A corrente de curto-circuito em STC (16,18A) é dentro do 17A admitido pela entrada.

Produção estimada

A produção real depende da localização, orientação, inclinação e sombras. Como referência, com uma média de 5 horas de pico solar e um desempenho global do sistema do 80%, o gerador de 7,56kwp produziria em torno 30kWh diariamente de média anual. É uma estimativa de orientação: para um cálculo exato em sua localização, consulte nossos guias no Blog Tienda Solar, onde nossos especialistas explicam passo a passo como dimensionar uma instalação de auto-consumo.

Armazenamento e extensão da bateria

Com uma única bateria, o sistema tem 5,12kWH nominal (4.6kWh útil), suficiente para cobrir o consumo básico da noite de uma casa (iluminação, geladeira, roteador e aparelhos de baixo consumo). A corrente de carga e descarga é limitada pela bateria para 100º máximo (50A). O sistema é modular: você pode adicionar mais unidades SE-G5.1 Pro-B em paralelo 32 sem configuração externa e 64 no total) e aproveitar a corrente máxima de carga do inversor, do 135A.

Quem é esse kit para?

Casas unifamiliares com oferta monofásica

É a escolha ideal para casas com consumo médio-alto, ar condicionado ou bomba de calor, que eles querem reduzir e armazene excedentes para uso à noite.

Habitação com cortes de suprimento ou zonas sem vermelho

Graças à sua operação on-grid e off-grid, em pico de energia de dupla nominal por 10 segundos e para a possibilidade de guarde energia de um gerador diesel, o kit mantém o fornecimento em instalações rurais ou com rede instável.

Instaladores profissionais

Um kit com componentes compatíveis, documentação técnica completa e uma configuração de strings já validadas reduz o design e o tempo do orçamento. Se você está procurando outros poderes ou combinações, revise nossa categoria de kits solares.

Perguntas frequentes (FAQ)

1. Posso conectar este kit à rede elétrica e compensar o excedente?

Sim. A inversor Deye SUN-6K-SG05LP1-UE é uma inversor híbrido com conexão de rede que está em conformidade com os regulamentos espanhóis RD 140 e UNE 217002. Para receber a compensação de excedentes, um instalador autorizado deve legalizar a instalação e processá-lo com o distribuidor e sua máquina de marketing.

2. O kit ainda é executado durante um corte de luz?

Sim. A inversor pode trabalhar em modo isolado (off-grid) consumo de alimentação com a energia do paineis e a bateria e suporta twes de dobrar seu poder nominal por 10 segundos para inicialização de partida e compressor. A autonomia dependerá do consumo e do estado de carga da bateria naquela época.

3. Como os 12 se conectam paineis Tongwei inversor?

A configuração recomendada é 2 cordas de 6 paineis em série, um para cada MPPT. Cada string funciona para alguns 246,6V no ponto de poder máximo e não excede o 322V em circuito aberto com temperaturas de -10 ° C, que deixa uma ampla margem em relação ao limite de 500V do inversor.

4. Posso expandir a capacidade da bateria mais tarde?

Sim. A tambores Deye SE-G5.1 Pro-B é modular e admite até 64 unidades em paralelo (327kWh). O mais habitual em moradia é passar para 2 ou 3 módulos (10,24kWh ou 15,36kWh) para cobrir a noite toda. Você pode ver modelos mais compatíveis em nossa seção de baterias de lítio.

5. Quais garantias os componentes têm?

A paineis Tongwei ter 12 anos de garantia de produtos e 30 anos de garantia de energia linear. A tambores Deye tem 10 anos de garantia, e o inversor Deye com 5 ou 10 anos, dependendo do local de instalação final, de acordo com a política de garantia do fabricante.

6. Posso conectar um gerador diesel ao sistema?

Sim. A inversor permite que armazene na bateria o poder de um gerador diesel, uma função muito útil em casas isoladas ou em áreas com cortes frequentes. Também admite acoplamento ac para integrar uma instalação fotovoltaica existente com um inversor rede.

7. Que espaço e qual estrutura eu preciso para o paineis?

Cada painel mede 2,382 x 1,134 mm e pesar 32,2kg, então os 12 módulos ocupam alguns 32m² de superfície de coleta, sem contar as separações. Você precisará de alguns estruturas para paineis solar adequado para o seu tipo de cobertura e a carga de vento e neve da sua área.
