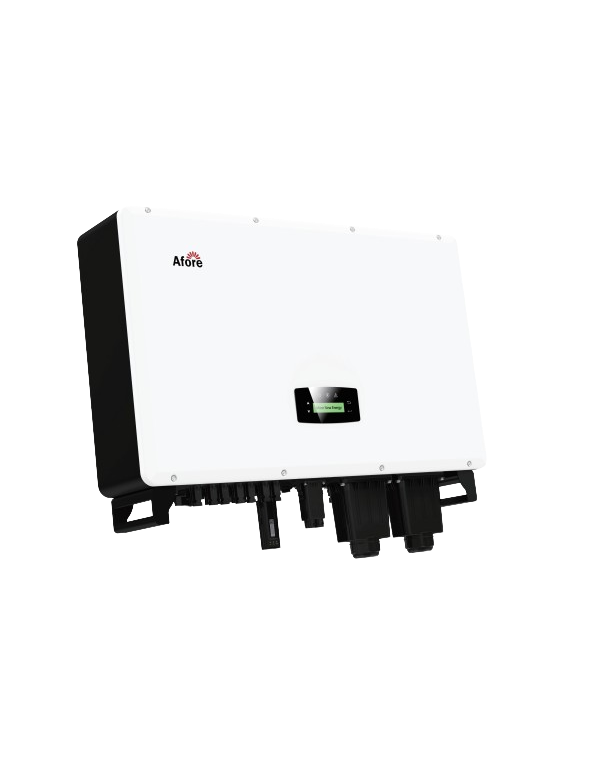

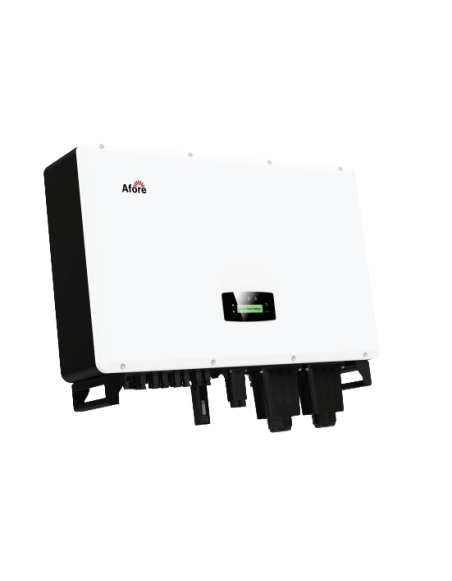

Inversor Híbrido Três fases acima 40kw af40k-th

Benefícios Inversor Híbrido Antes de Af40k-th

A Af40k-th ele é projetado para projetos de auto-consumo de larga escala, seja em edifícios industriais, instalações comerciais ou comunidades energéticas que exigem uma potência trifásica intermediária entre 36 e 50 kW. Na frente dos outros inversores híbrido do mercado, este modelo de aforação se destaca por sua compatibilidade de bateria multi-química -Litio, chumbo e cloreto de sódio metálico - com suporte específico para sistemas 228AH e 315AH, que facilita o dimensionamento do banco de baterias de lítio de acordo com a capacidade de orçamento e armazenamento desejada.

Com 4 seguidores MPPT e 8 strings, a equipe permite conectar grandes geradores fotovoltaicos com diferentes orientações e inclinações sem perder o desempenho, aproveitando ao máximo a energia capturada pelo paineis solar instalado. Sua eficiência Europeia de 98,30% e eficiência máxima de 98,60% minimizar as perdas de conversão, enquanto o habitação de alumínio anodizado com proteção IP66 garantia maior resistência à corrosão e intempéries do que modelos com caixas de plástico convencionais.

Em termos de segurança elétrica, incorpora proteção contra a polaridade reversa, sobrecorrente, sobretensão, anti-ilha, curto em AC, detecção de vazamento de fuga e monitoramento de insuficiência à terra, com proteção contra sobretensão Tipo II ambos em cc e ca.

Gestão da taxa de tempo e pico de barbear

O AF40k-Th incorpora otimização para tempo de uso (tempo de uso), permitindo programar a carga da bateria em horas de vale e seu download na hora de pico. Em instalações onde as condições de energia contratadas a fatura, a equipe permite aplicar estratégias de barbear de pico, aparando os picos de demanda cobrados pela contribuição pontual da energia armazenada, complementando as economias obtidas com o inversores solar da instalação.

Função UPS e encosto contra cortes de fornecimento

Com um tempo de comutação de menos de 10 ms, o AF40K-Th atua como um SAI para as acusações críticas do sistema, evitando interrupções perceptíveis em equipamentos sensíveis. No modo de suporte, ele suporta um sobrecarga de pico até 150%, o que facilita a inicialização de carregamento com altos picos de consumidores, como motores ou máquinas industriais, sem a necessidade de supervisionar o equipamento.

Características técnicas detalhadas

Entrada fotovoltaica (entrada PV)

• Potência máxima de entrada CC: 60 kw
• Tensão máxima FV: 1000 V
• Tensão de entrada nominal CC: 620 V
• Faixa de tensão de entrada CC: 150-1000 V
• Faixa de tensão MPPT: 150-850 V
• Faixa completa do MPPT: 500-850 V
• Tensão inicial: 160 V
• Entrada máxima CC: 40A x 4
• Corrente máxima de curto-circuito: 48A x 4
• Não. MPPT / STINGS SEWERORES: 4/8

Porta da bateria

• Tensão nominal da bateria: 500 V
• Faixa de tensão da bateria: 150-800 V
• Corrente máxima de carga / descarga: De manhã
• Potência máxima de carregamento / descarga: 40 kw
• Curva de carga: 3 estágios
• Tipo de bateria compatível: Lítio (Li-íon) / Chumbo-Ácido / Cloreto de Sódio Metálico
• Sistemas de bateria suportados: 228AH e 315AH

CA Vermelha (grade AC)

• Saída de energia nominal: 40 kw
• Entrada / saída de energia máxima: 80/44 KVA
• Corrente máxima de saída CA: 66.77
• Tensão nominal CA: 230/400 V
• Frequência nominal: 50/60 Hz
• Fator de potência: 1 (ajustável -0,8 a 0,8)
• Th de corrente:

Saída de carregamento (modo de backup / back-up)

• Potência de saída nominal: 44.000 VA
• Tensão de saída nominal: 230/400 V
• Freqüência de saída nominal: 50/60 Hz
• Corrente de saída nominal: 58 a
• Lidar Power Pico: 44.000 vai por 60 s
• Thdv (com carga linear): 3%
• Tempo de comutação:

Eficiência

• Eficiência Europeia: 98,30%
• Eficiência máxima: 98,60%
• Eficiência de carregamento / descarga de bateria: 99,00%

Proteções

• Proteção contra polaridade reversa
• Proteção contra sobrecorrente / sobretensão
• Proteção anti-ilha
• Proteção contra curto-circuito
• Detecção de vazamento
• Monitoramento de falhas da terra
• Monitoramento de rede
• Grau de proteção da habitação: IP66
• Proteção de sobretensão CA / CC: Tipo II

Dados gerais

• Dimensões (um x em x fo): 979 x 610 x 310 mm
• Peso: 70 kg
• Topologia: Nenhum transformador (transformador)
• Refrigeração: Ventilador inteligente
• Umidade Relativa: 0-100%
• Gama de temperatura de operação: -25 a 60 ° C
• Altitude Operacional:
• Emissão de ruído:
• Consumo em espera:
• Tela e Comunicação: LCD, LED, RS485, lata, Wi-Fi, GPRS, 4G
• Certificações: NRS097, G98 / G99, EN50549-1, C10 / C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2
• EMC: EN61000-6-2, EN61000-6-3

Perguntas frequentes (FAQ)

1. Quais tipos de bateria são compatíveis com o AF44K-th? É compatível com baterias de lítio (Li-ion), , de chumbo-ácido e cloreto de sódio metálico, em uma faixa de tensão de 150 a 800V, com suporte específico para sistemas 228AH e 315AH. Veja todo o intervalo disponível em nossa seção baterias de lítio.

2. Quanto poder fotovoltaico posso me conectar a isso inversor? A equipe admite 60 kw de entrada de energia CC, distribuído em 4 seguidores MPPT e 8 strings, que permite aproveitar grandes geradores fotovoltaicos e com diferentes orientações sem perda de desempenho.

3. Que proteção faz o invólucro em face de agentes externos? O alojamento de alumínio anodizado grau de proteção IP66, superior ao de outros modelos da gama, o que o torna especialmente resistente à corrosão, poeira e umidade nas instalações meteorológicas.

4. Isso é adequado inversor para grandes instalações industriais ou comerciais? Sim, quando é uma equipe três fases 40 kw com a possibilidade de sobrecarga no modo de backup, é ideal para edifícios industriais, centros comerciais ou comunidades energéticas que exigem uma solução para inversores híbrido de poder intermediário-alto.

5. Como o pico de barbear funciona com este equipamento? O AF40K-TH usa a energia armazenada na bateria para cortar os picos de energia exigidos à rede com os maiores momentos de consumo, reduzindo assim o termo de energia contratada e otimizando o uso de energia gerada pela instalação fotovoltaica.

6. Que resposta a autonomia oferece função UPS antes de um corte de suprimento? O AF40K-TH muda como backup em menos de 10 ms, praticamente imperceptível, e admite um sobrecarga de pico até 150% para o início das cargas exigentes durante o corte de rede.
