Kit Solar Híbrido Deye 12kW Monofásico con 24 Paneles Tongwei 630W y Batería Deye 16kWh

Características Técnicas Detalladas

Datos del sistema completo

• Potencia fotovoltaica total: 15,12kWp (24 x 630W)
• Potencia nominal de salida AC: 12.000W
• Capacidad de almacenamiento: 16kWh nominales / 14,4kWh útiles
• Corriente de carga/descarga del sistema: 160A (límite de la batería; el inversor admite 250A)
• Configuración de strings: 3 strings de 8 paneles (uno por MPPT)
• Tipo de red: Monofásica 220/230V (L+N+PE)

Inversor híbrido Deye SUN-12K-SG02LP1-EU-AM3

• Potencia nominal AC (entrada/salida): 12.000W
• Potencia aparente máxima: 13.200VA
• Potencia pico en modo aislado: 2 veces la nominal durante 10 s
• Potencia FV máxima de entrada: 18.000W
• Potencia FV máxima de acceso: 24.000W
• Tensión FV máxima de entrada: 500V
• Tensión de arranque: 125V
• Rango de tensión MPPT: 150-425V
• Tensión FV nominal: 370V
• Número de MPPT / strings por MPPT: 3 / 2+2+2
• Corriente FV máxima de operación: 26A + 26A + 26A
• Corriente máxima de cortocircuito FV: 44A + 44A + 44A
• Tipo de batería compatible: Plomo-ácido o ion-litio
• Rango de tensión de batería: 40-60V
• Corriente máxima de carga/descarga: 250A
• Corriente nominal y máxima AC (entrada/salida): 54,6A / 52,2A
• Paso de red continuo máximo (red a consumos): 60A
• Eficiencia máxima: 97,6%
• Eficiencia europea: 96,5%
• Eficiencia MPPT: más del 99%
• Distorsión armónica (THDi): menos del 3%
• Factor de potencia ajustable: 0,8 inductivo a 0,8 capacitivo
• Funcionamiento en paralelo: hasta 16 unidades (on-grid y off-grid)
• Protección contra arco eléctrico (AFCI): opcional
• Comunicación: RS485 / RS232 / CAN
• Monitorización: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Protección contra sobretensiones: Tipo II en DC y AC
• Grado de protección: IP65
• Temperatura de funcionamiento: de -40 a 60 °C (reducción de potencia por encima de 45 °C)
• Ruido: menos de 45dB
• Refrigeración: Ventilación inteligente por aire
• Topología: Sin transformador
• Dimensiones: 420 x 670 x 233 mm
• Peso: 35,6kg
• Normativa de red: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, EN 50549-1, G98, G99, C10-11
• Garantía: 5 o 10 años, según el lugar de instalación final

Panel solar Tongwei TNC 2.0 TWMNH-66HD630

• Potencia máxima (Pmax): 630W
• Tensión en circuito abierto (Voc): 49,50V
• Corriente de cortocircuito (Isc): 16,18A
• Tensión en el punto de máxima potencia (Vmp): 41,10V
• Corriente en el punto de máxima potencia (Imp): 15,33A
• Eficiencia del módulo: 23,3%
• Tolerancia de potencia: 0 a +3%
• Potencia BNPI (1000W/m² frontal + 135W/m² trasera): 695,4W
• Potencia con ganancia trasera del 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de bifacialidad (Pmax): 80±5%
• Coeficiente de temperatura de Pmax: -0,28%/°C
• Coeficiente de temperatura de Voc: -0,24%/°C
• Coeficiente de temperatura de Isc: +0,046%/°C
• Tipo de célula: TNC N-type, 132 medias células (6 x 22)
• Vidrio frontal: 2,0 mm con recubrimiento antirreflectante, semitemplado
• Vidrio trasero: 2,0 mm semitemplado
• Marco: Aleación de aluminio anodizado
• Caja de conexiones: IP68, 3 diodos
• Sección de cable: 4,0mm²
• Carga mecánica máxima: 5.400 Pa frontal / 2.400 Pa trasera
• Tensión máxima del sistema: 1.500V DC
• Fusible máximo en serie: 30A
• Temperatura de funcionamiento: de -40 a 70 °C
• Dimensiones: 2.382 x 1.134 x 30 mm
• Peso: 32,2kg
• Garantía de producto: 12 años
• Garantía de potencia lineal: 30 años (1% el primer año, 0,4% anual; 87,40% a los 30 años)

Batería de litio Deye RW-F16

• Química: LiFePO4 (litio ferrofosfato)
• Capacidad: 314Ah
• Tensión nominal: 51,2V
• Rango de tensión de operación: 44,8-57,6V
• Energía nominal: 16kWh
• Energía útil: 14,4kWh (90% DoD)
• Corriente máxima continua de carga/descarga: 160A / 160A
• Corriente pico de carga/descarga: 300A / 300A (10 s)
• Profundidad de descarga: 90%
• Vida útil: 6.000 ciclos o más (25 °C, 0,5C/0,5C, 90% DoD, 70% EOL)
• Escalabilidad: hasta 32 unidades en paralelo (512kWh)
• Comunicación: CAN 2.0, RS485
• Protección integrada: Interruptor automático y BMS inteligente
• Temperatura de carga: de 0 a 55 °C
• Temperatura de descarga: de -20 a 55 °C
• Grado de protección: IP20 (instalación en interior)
• Montaje: Pared o suelo
• Dimensiones: 480 x 830 x 235 mm (sin soporte ni base)
• Peso: 122kg
• Certificaciones: UN38.3, MSDS
• Garantía: 5 años

Beneficios del Kit Solar Deye 12kW con Batería RW-F16 de 16kWh y 24 Paneles Tongwei

La batería de mayor capacidad de esta gama de kits

Con 16kWh nominales y 14,4kWh útiles en un solo módulo, la Deye RW-F16 es la opción de almacenamiento más amplia de nuestros kits Deye de 12kW. Permite guardar casi una cuarta parte de la producción diaria estimada del campo de 15,12kWp y trasladarla a la tarde y la noche. Si comparas con otras capacidades, visita nuestra sección de baterías de litio.

Potencia de descarga para cargas grandes

Los 160A continuos de la RW-F16 equivalen a unos 8,2kW a 51,2V, y sus picos de 300A durante 10 segundos absorben los arranques de compresores, bombas o maquinaria. Para una vivienda grande o un pequeño negocio, eso supone poder mantener climatización, cocina eléctrica, cámaras de frío o equipos de taller después de la puesta de sol sin depender de la red.

Un único fabricante en conversión y almacenamiento

El SUN-12K-SG02LP1-EU-AM3 y la RW-F16 se entienden de forma nativa por CAN: el inversor lee directamente el BMS de la batería y ambos se gestionan desde la misma plataforma de monitorización. El inversor, el más potente de la serie SG02LP1 de inversores híbridos monofásicos de Deye, añade paso de red de 60A, 6 franjas horarias programables, entrada para generador diésel, acoplamiento AC y paralelo de hasta 16 equipos.

15kWp repartidos en tres MPPT

Los 24 módulos Tongwei TNC 2.0 se distribuyen en tres strings de 8, uno por MPPT, lo que permite aprovechar varias orientaciones de cubierta con pérdidas mínimas. Con 132 medias células N-type, doble vidrio de 2,0 mm, coeficiente de temperatura de -0,28%/°C y bifacialidad del 80±5%, Tongwei garantiza el 87,40% de la potencia a los 30 años. Consulta más modelos en nuestra categoría de placas solares.

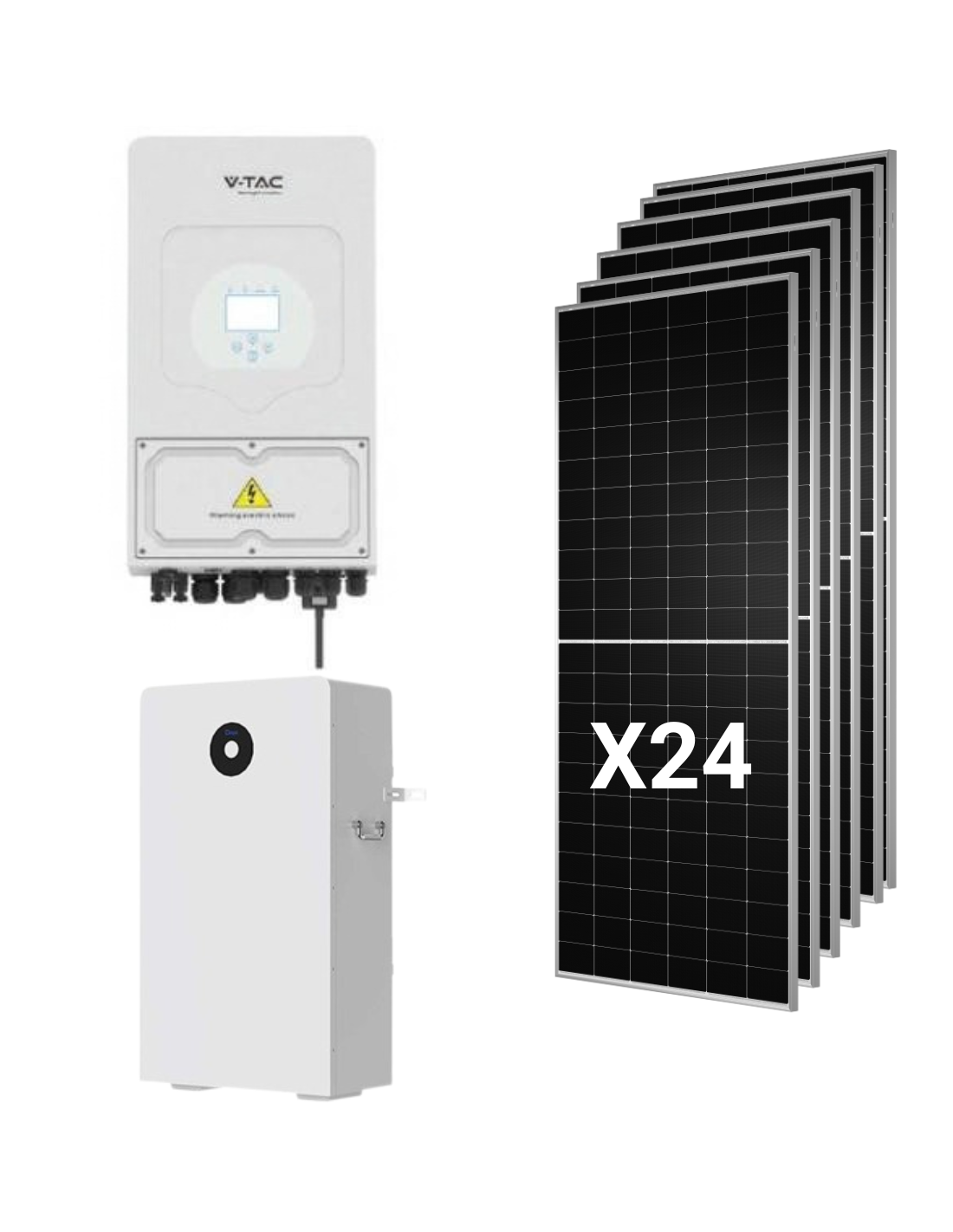

Contenido del kit

• 1 x Inversor híbrido Deye SUN-12K-SG02LP1-EU-AM3 de 12.000W, monofásico.
• 24 x Panel solar Tongwei TNC 2.0 TWMNH-66HD630 de 630W, N-type bifacial.
• 1 x Batería de litio Deye RW-F16 de 16kWh y 314Ah, con interruptor automático integrado.

Completa el pedido en Tienda Solar con estructuras para paneles solares para cubierta o suelo y con todo el material eléctrico necesario.

Cálculos y configuración

Strings fotovoltaicos

• Configuración: 3 strings de 8 paneles, uno por MPPT.
• Tensión de trabajo por string: 328,8V, centrada en la ventana MPPT de 150-425V.
• Tensión en circuito abierto por string: 396V en STC y unos 429V a -10 °C, con el coeficiente de Voc de -0,24%/°C; por debajo del máximo de 500V.
• Corriente por string: 15,33A, frente a 26A por MPPT; la Isc del panel (16,18A) queda muy por debajo de los 44A admitidos.
• Potencia FV: 15.120Wp sobre 18.000W de entrada máxima, con una relación DC/AC de 1,26.

Integración de la batería RW-F16

El rango de operación de la batería, de 44,8 a 57,6V, está dentro de la ventana de 40-60V del inversor. En este kit el límite de corriente lo marca la batería, con 160A continuos, frente a los 250A del inversor. La comunicación se establece por CAN 2.0 o RS485.

Producción, almacenamiento y autonomía

Como referencia orientativa, con 5 horas solares pico y un rendimiento del 80%, los 15,12kWp producirían unos 60kWh diarios. Los 14,4kWh útiles de la batería cubrirían unas 14 horas con un consumo nocturno medio de 1kW, y el resto de la producción se autoconsume durante el día o se vierte a la red. En el Blog de Tienda Solar nuestros expertos explican cómo calcular estos valores con datos de tu ubicación y tu consumo.

Montaje de la batería

La RW-F16 se instala en pared o en suelo, siempre en interior por su protección IP20. Mide 480 x 830 x 235 mm sin soporte ni base y pesa 122kg, por lo que hay que asegurar que el soporte resiste el peso y prever al menos dos personas para la maniobra.

Aplicaciones recomendadas

Pequeñas empresas con actividad de tarde

Comercios, restaurantes, talleres u oficinas con horario prolongado aprovechan la producción de 15kWp durante el día y los 14,4kWh útiles para cubrir las últimas horas de actividad y los consumos que quedan encendidos por la noche.

Viviendas grandes totalmente electrificadas

Casas con aerotermia, piscina, coche eléctrico e inducción necesitan a la vez generación, potencia de inversor y almacenamiento; este kit reúne los tres en la escala de 12kW.

Instaladores que trabajan con Deye

Un sistema de un solo fabricante en inversor y batería simplifica la configuración, la monitorización y la posventa. Para otras combinaciones, consulta todos nuestros kits solares o la gama completa de inversores solares.

Preguntas Frecuentes (FAQ)

1. ¿Por qué elegir la batería RW-F16 en un kit de 12kW?

Porque combina 14,4kWh útiles con 160A continuos y 300A de pico, la mayor capacidad de nuestros kits Deye de 12kW, en un solo módulo y con comunicación nativa con el inversor.

2. ¿Puede la batería cubrir los 12kW del inversor?

No por completo. Entrega unos 8,2kW continuos a tensión nominal, suficiente para la mayoría de cargas de una vivienda grande o un pequeño negocio. Los consumos superiores sin sol se cubren desde la red gracias al paso de red de 60A, o ampliando el banco con más baterías en paralelo.

3. ¿Se puede ampliar el almacenamiento?

Sí. La RW-F16 admite hasta 32 unidades en paralelo, con un máximo de 512kWh. Con una segunda unidad, la corriente disponible supera los 250A que gestiona el inversor.

4. ¿Cómo se conectan los 24 paneles?

En 3 strings de 8 paneles, uno por MPPT. Cada string trabaja a unos 328,8V y no supera los 429V en circuito abierto a -10 °C. Al tener MPPT independientes, cada string puede orientarse de forma distinta.

5. ¿Funciona durante un apagón?

Sí. El inversor trabaja en modo aislado con la energía de los paneles y de la batería, y admite picos del doble de su potencia nominal durante 10 segundos. Con 14,4kWh útiles, la autonomía es la mayor de nuestros kits Deye de 12kW.

6. ¿Es legalizable para compensar excedentes?

El inversor incluye la norma española UNE 217002 entre sus certificaciones de conexión a red. Un instalador autorizado debe tramitar la legalización y la compensación, y comprobar que el suministro monofásico admite un equipo de 12kW.

7. ¿Qué garantías tienen los componentes?

Paneles Tongwei: 12 años de producto y 30 años de potencia lineal. Batería Deye RW-F16: 5 años. Inversor Deye: 5 o 10 años, según el lugar de instalación final. Los 24 paneles ocupan unos 65m² de cubierta, sin contar separaciones.
