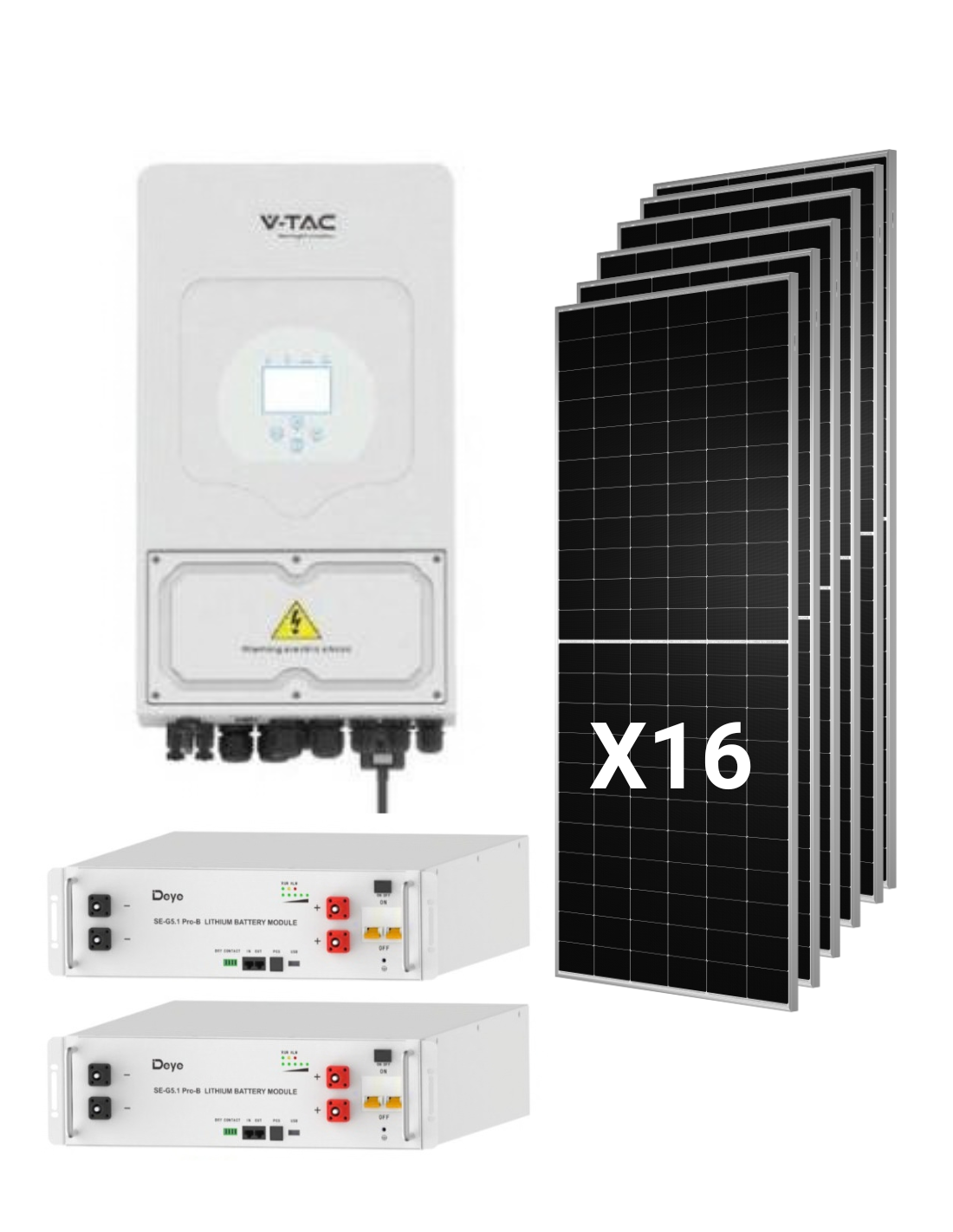

Kit solare ibrido Deye 8kw Monofase Con 16 pannelli Tongwei 630W e 2 batterie 5,12kWh

Caratteristiche tecniche dettagliate

Dati di sistema completi

• Totale Potenza fotovoltaica: 10,08kwp (16 x 630w)
• Potenza nominale dell'output AC: 8.000W
• Storage capacity: 10,24kWh Nomales / 9,2kWH Utile (2 x 5,12kWh)
• Corrente massima della banca della batteria: 200A limitato 190A per lui inverter)
• Configurazione delle stringhe: 2 corde a 8 pannelli
• Tipo di rete: Monofase 220 / 230V (L + N + PE)

Inverter Ibrido Deye SUN-8K-SG05LP1-UE

• Potenza nominale CA (ingresso / uscita:) 8.000W
• Massima potenza apparente: 8.800VA
• Piccola di potenza in modalità isolata: 2 volte il nominale per 10 s
• Potenza FV massima della voce: 10.400W
• Ingresso massimo di Tension FV: 500V
• Tensione iniziale: 125V
• Intervallo di tensione MPPT: 150-425V
• Tensione nominale FV: 370V
• Numero di mppt / stringhe di mpt: 2/2 + 2
• Funzionamento FV massimo corrente: 26A + 26A
• Corrente massima del cortocircuito: 34A + 34A
• Tipo di batteria compatibile: Piombo-acido o ione-litio
• Intervallo di tensione della batteria: 40-60V
• Corrente massima di carico / scarico: 190A
• Corrente nominale AC (ingresso / uscita:) 36.4A / 34.8A
• Massima efficienza: 97,6%
• Efficienza europea: 96,5%
• Efficienza MPPT: più del 99%
• Distorsione armonica (THDI:) meno del 3%
• Fattore di potenza regolabile: 0.8 capacitivo induttivo a 0,8
• Funzionamento parallelo: fino a 16 unità (on-grid e off-grid)
• Comunicazione: RS485 / RS232 / CAN
• Monitoraggio: GPRS / WIFI / Bluetooth / 4G / LAN (opzionale)
• Protezione da sovratensione: Tipo II in DC e AC
• Grado di protezione: IP65
• Temperatura operativa: da -40 a 60 ° C (riduzione del potere superiore a 45 ° C)
• Rumore: meno di 30db
• Refrigerazione: Ventilazione intelligente per via aerea
• Topologia: Trasformatore
• Dimensioni: 330 x 580 x 232 mm
• Peso: 24,9kg
• Regolamenti di rete: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garanzia: 5 o 10 anni, secondo il luogo dell'installazione finale

Pannello solare Tongwei TNC 2.0 TWMNH-66HD630

• Potenza massima (Pmax:) 630W
• Tensione in circuito aperto (VOC:) 49,50V
• Corrente di cortocircuito (ISC:) 16,18A
• Tensione al punto di forza massimo (VMP:) 41,10V
• Corrente al punto di massima potenza (Imp:) 15,33A
• EFFICIENZA DEL MODULO: 23,3%
• Tolleranza di potenza: da 0 a + 3%
• Power BNPI (1000W / m² frontale + 135W / m² posteriore:) 695,4W
• Potere con guadagno posteriore del 5% / 15% / 25%: 661W / 724W / 787W
• Coefficiente di Brificità (Pmax:) 80 ± 5%
• Coefficiente di temperatura Pmax: -0,28%/°C
• Coefficiente di temperatura VOC: -0,24%/°C
• Coefficiente di temperatura ISC: + 0,046%/°C
• Tipo di cella: TNC N-tipo, celle di calze di 132 (6 x 22)
• Vetro anteriore: 2,0 mm con rivestimento antireflesso, semi-lucido
• Vetro posteriore: 2,0 mm semi-lucido
• Ambito: Lega di alluminio anodizzato
• Scatola di connessione: IP68, 3 diodi
• Sezione cavo: 4,0mm²
• Carico meccanico massimo: 5.400 PA anteriore / 2.400 Ba
• Tensione massima del sistema: 1.500 V DC
• Fusibile massimo in serie: 30A
• Temperatura operativa: da -40 a 70 ° C
• Dimensioni: 2.382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garanzia del prodotto: 12 anni
• Garanzia di energia lineare: 30 anni (1% del primo anno, 0,4% all'anno; 87,40% a 30 anni)

Batteria al litio Deye SE-G5.1 Pro-B (2 unità, dati per modulo)

• Chimica: LifePo4 (ferrofosfato di litio), senza cobalto
• Capacità: 100Ah
• Tensione nominale: 51,2V
• Intervallo di tensione operativa: 43,2-57,6V
• Energia nominale: 5,12kwh
• Energia utile: 4,6kwh (90% DoD, 0,5C a 25 ° C)
• Carico di carico / corrente consigliato: 50A
• Carica corrente / scarica massima: 100A
• Pico Current (2 min, 25 ° C:) 150A
• Depth of recommended download: 90%
• Durata: più di 6.000 cicli (25 ° C, 0,5 c, 90% DoD, 70% EOL)
• Energia accumulata: 16Mwh 70% eOL
• Scalabilità: fino a 64 unità in parallelo (327kWh), 32 senza configurazione esterna
• Comunicazione: PUÒ 2.0, RS485
• Temperatura di ricarica: da 0 a 55 ° C (da -20 a 55 ° C con riscaldamento opzionale)
• Discharge temperature: da -20 a 55 ° C
• Grado di protezione: IP20 (installazione all'interno)
• Montaggio: Muro, pavimento o rack 19 "
• Dimensioni: 440 x 133 x 540 mm
• Peso: 45kg
• Certificazioni: UN38.3, IEC 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garanzia: 10 anni (soggetto alle condizioni del produttore)

Vantaggi del kit solare Deye 8kw con 2 batterie di 5,12 kWh e 16 pannelli Tongwei

Una banca di batterie all'altezza del inverter

Con una singola batteria da 5,12 kWh, la potenza in grado di fornire stoccaggio rimane in alcuni 5kw. Insieme a due moduli SE-G5.1 Pro-B in parallelo, la corrente massima della banca sale 200A e il limite diventa quello di per sé inverter, di 190A. Il risultato è un sistema equilibrato: di notte, la casa può tirare la batteria con il piena potenza Deye di 8kw, e durante il giorno le eccedenze sono conservate ad un tasso molto più alto.

Più energia salvata per pomeriggio e notte

La 9,2kWH Utile docuiscono la capacità della versione con una batteria e consentono di coprire i picchi di consumo serale: cucina elettrica, , lavatrice, , aria condizionata o illuminazione. È una configurazione progettata per aumentare la percentuale di autoconsumo e ridurre l'energia acquistata nelle ore più costose. Se vuoi confrontare con altri modelli, visita la nostra sezione di batterie al litio.

Generazione di 10KWP utilizzata per intero

La SUN-8K-SG05LP1-UE è il modello superiore della serie monofase SG05LP1, una delle famiglie di inverters ibrido di Deye più presente nell'adotta. Loro 26A di mpt coprire senza ritagli l'impulso 15,33A del pannello Tongwei 630W e la sua voce 10.400W ammettere il 10.080Wp del kit. Inoltre, consente la programmazione 6 slot, caricare da a generatore diesel e lavorare in parallelo con fino a 16 squadre, e incontrarsi RD 140 e UNE 217002.

Moduli di vetro doppio Tongwei

La 16 pannelli TNC 2.0 integrare 132 cellule medie di tipo N, , vetro da 2,0 mm su entrambi i lati e scatola di connessione IP68. Con un coefficiente di temperatura del -0.28%/°C e bifialità di 80 ± 5%, mantengono alte prestazioni in estate e sfruttano la luce riflessa sul retro. Tongwei garantisce il 87,40% del potere a 30 anni. Scopri l'intera gamma nella nostra categoria di pannelli solari.

Contenuto del kit

• 1 x Inverter Ibrido Deye SUN-8K-SG05LP1-UE di 8.000W, , monofase.
• 16 x Pannello solare Tongwei TNC 2.0 TWMNH-66HD630 di 630W, Bifacciale di tipo N.
• 2 x batteria al litio Deye SE-G5.1 PRO-B di 5,12kwh (10,24kwh in totale). Ogni batteria include cavo di collegamento a inverter 3U-Lpcable1500, , cavo parallelo 3U-Lbcable150, , cerca un rack da 19 ", , staffe di impilamento e staffe a muro con viti.

Su Tienda Solar organizzare in aggiunta a strutture per pannelli solari per qualsiasi tipo di copertura e tutto il materiale elettrico per completare l'assemblaggio.

Installation design

Stringhe: 8 pannelli in serie di mpt

I 16 moduli sono collegati in due otto corde, uno per ogni mpt:

• Tensione di lavoro per stringa (VMP:) 328,8V, all'interno della gamma MPPT 150-425V.
• Tensione nel circuito aperto da String (STC:) 396V.
• Tensione di circuito aperto stimato a -10 ° C: alcuni 429V, con il coefficiente di VOC di -0,24%/°C, sotto il limite di 500V.
• Corrente per stringa: 15,33A, di fronte al 26A ammesso da MPPT.
• Rapporto DC / AC: 1,26 (10.080WP contro nominale di 8.000W.)

Collegamento delle batterie

Tutti e due SE-G5.1 PRO-B si uniscono in parallelo con il cavo 3U-Lbcable150, che trasmette la potenza e la comunicazione tra i moduli e il set si connette a inverter con il cavo 3U-Lpcable1500 per Può o Rs485. Possono pila sul pavimento con i supporti inclusi, parete o montato su a rack di 19 ". Ogni modulo pesa 45kg e misure 440 x 133 x 540 mm; essendo IP20, devono essere installati all'interno.

Equilibrio tra produzione e conservazione

Insieme a 5 ore di picco solare di media e prestazione globale di 80%, il 10,08kwp produrrebbe un po ' 40kwh al giorno di media annua, come riferimento indicativo. La 9,2kWH Utile di batterie ti permettono di mantenere quasi a quarta parte di quell'energia; Il resto viene consumato direttamente o versato nella rete. Con un consumo notturno meschino di 1kw, la batteria ne coprirebbe alcuni 9 ore. Per regolare queste figure nel tuo caso, consultare le guide dei nostri esperti nel Blog Tienda Solar.

Per quale alloggio è l'ideale?

Grandi case con consumo distribuito durante il giorno

Alloggi aerotermia, , piscina, , telelavoro o veicolo elettrico approfittare del 10kwp durante il giorno e il 9,2kwh batteria nel pomeriggio e la notte.

Case che hanno bisogno di un potente supporto

Su isolato, il inverter supporta twides di raddoppiare il loro potere nominale per 10 secondi, e la banca a batteria può contenere elevati carichi durante un taglio di alimentazione.

Installer che cercano un sistema equilibrato

Inverter, il campo fotovoltaico e lo stoccaggio sono giàti sibizzati a recitare il tempo di progettazione. Per altre configurazioni, consultare il nostro kit solari o la gamma completa di inverters solare.

Domande frequenti (FAQ)

1. Cosa cambia quando si sposta da una a due batterie con il inverter Deye di 8kw?

Con una batteria, la potenza disponibile dallo stoccaggio intorno al 5kw (100). Con due, la banca ammette 200A e il sistema è limitato dal 190A dello inverter, così puoi nutrire la casa 8kw senza solare per uso continuo, ottimale è lavorare vicino alla corrente consigliata (2 x 50a), alcuni 5kw, e prenotare la massima potenza per i picchi. Inoltre, l'energia utile va da 4,6kwh a 9,2kwh.

2. Posso aggiungere una terza batteria in seguito?

Sì. La SE-G5.1 PRO-B supporta fino a 32 unità in parallelo senza configurazione esterna e 64 in totale (327kWh). Con un generatore di 10kwp, espandere 3 o 4 batterie permette di memorizzare una parte più grande della produzione quotidiana.

3. Quante stringhe ho bisogno per i 16 pannelli?

Due corde 8 pannelli in serie, uno da mppt. Ogni corda funziona per alcuni 328,8V e non supera il 429V nel circuito aperto a -10 ° C. Non è consigliabile dividerli in 4 corde di 4: la tensione del lavoro, alcuni 164V, sarei troppo vicino al minimo MPPT.

4. Il kit lo rende compensare le eccedenze?

Sì. La inverter conforme alle normative spagnole RD 140 e UNE 217002. Un programma di installazione autorizzato deve legalizzare l'installazione ed elaborare il compenso con il distributore e la macchina marketing.

5. Che autonomia ho durante un blackout?

La inverter funziona in isolato con l'energia di pannelli e batterie. Insieme a 9,2kWH Utile, l'autonomia dipende dal consumo 1kw in media sarebbero stati alcuni 9 ore, e meno se ci sono carichi elevati come aria condizionata o cucina.

6. Che garanzia ha i componenti?

Pannelli Tongwei: 12 anni di prodotto e 30 anni di energia lineare. . Batterie Deye SE-G5.1 PRO-B: 10 anni. . Inverter Deye: 5 o 10 anni in base al sito di installazione finale. In tutti i casi si applicano le condizioni di garanzia di ciascun produttore.

7. In che superficie e in che modo sono necessari i pannelli?

I 16 moduli 2.382 x 1,134 mm e 32,2kg ciascuno, occupano alcuni 43m² senza contare le separazioni. Supporto 5.400 Pa di carico frontale e 2.400 Pa indietro; scegli la struttura secondo la tua copertina e il vento e il carico della neve dell'area.
