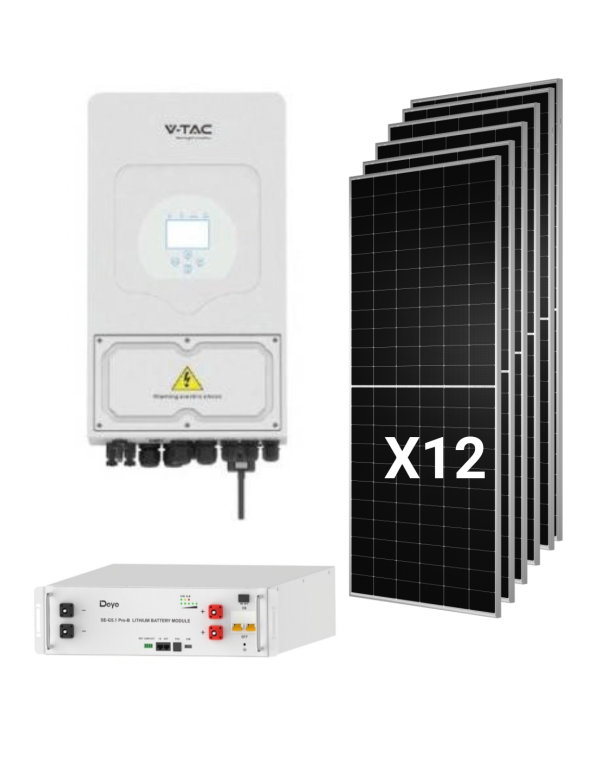

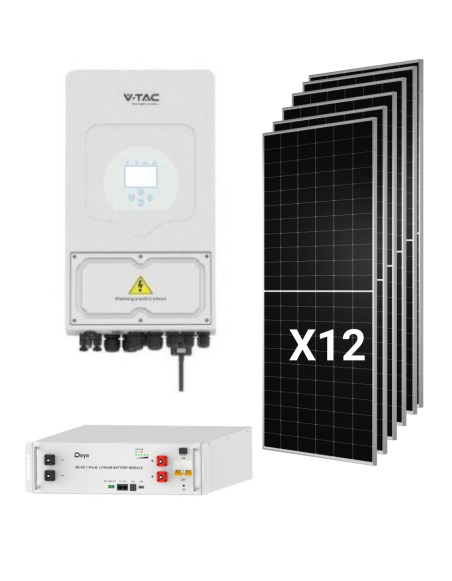

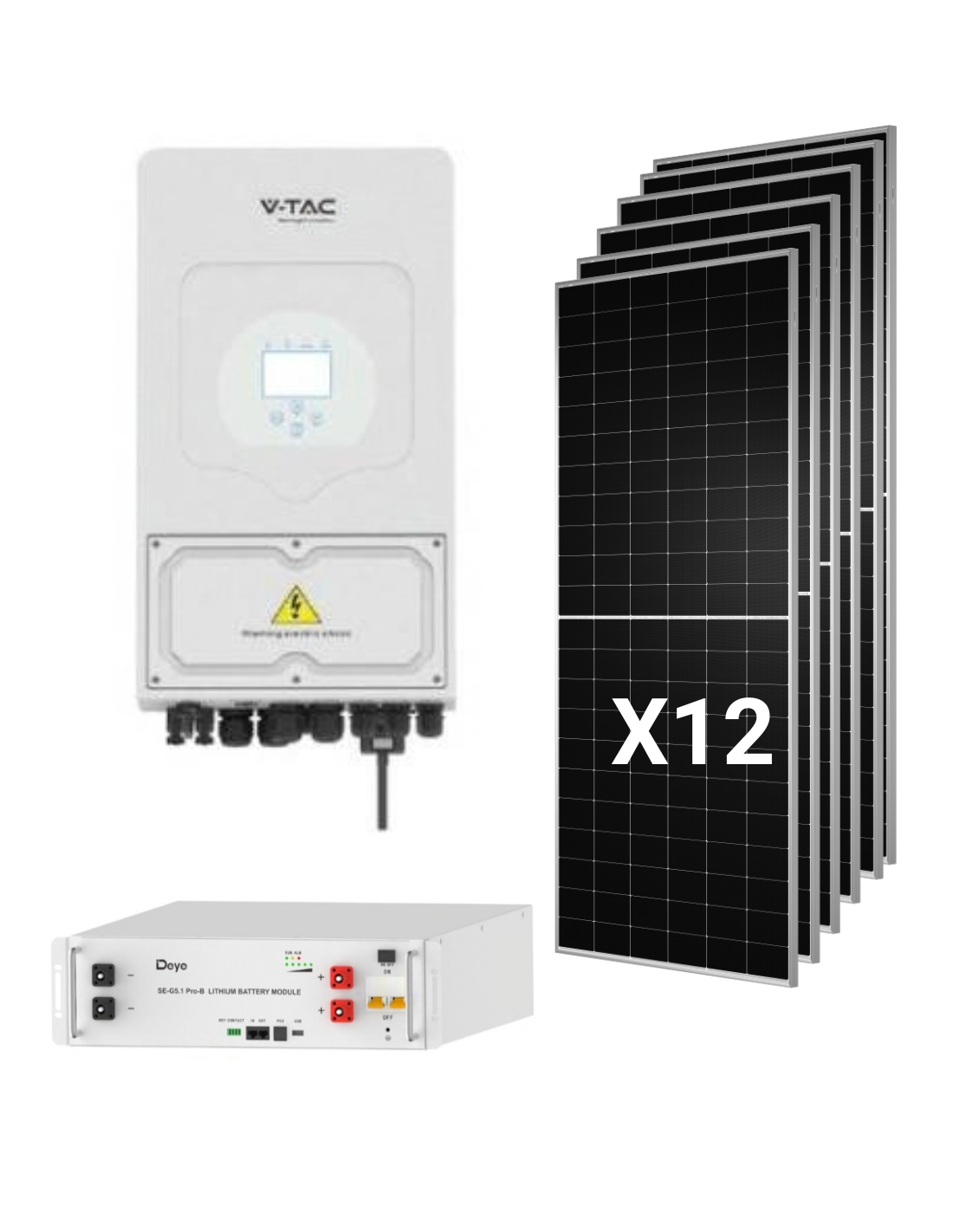

Kit solare ibrido Deye 6kw monofase monofase con 12 pannelli Tongwei 630W e 5,12kWh batteria

Caratteristiche tecniche dettagliate

Dati di sistema completi

• Totale Potenza fotovoltaica: 7,56kwp (12 x 630w)
• Potenza nominale dell'output AC: 6.000W
• Storage capacity: 5,12kWh Nomales / 4.6kWH Utile
• Configurazione delle stringhe: 2 corde di 6 pannelli
• Tipo di rete: Monofase 220 / 230V (L + N + PE)

Inverter Ibrido Deye SUN-6K-SG05LP1-UE

• Potenza nominale CA (ingresso / uscita:) 6.000W
• Massima potenza apparente: 6.600VA
• Piccola di potenza in modalità isolata: 2 volte il nominale per 10 s
• Potenza FV massima della voce: 7.800W
• Ingresso massimo di Tension FV: 500V
• Tensione iniziale: 125V
• Intervallo di tensione MPPT: 150-425V
• Tensione nominale FV: 370V
• Numero di mppt / stringhe di mpt: 2/1 + 1
• Funzionamento FV massimo corrente: 13A + 13A
• Corrente massima del cortocircuito: 17A + 17A
• Tipo di batteria compatibile: Piombo-acido o ione-litio
• Intervallo di tensione della batteria: 40-60V
• Corrente massima di carico / scarico: 135A
• Corrente nominale AC (ingresso / uscita:) 27,3 / 26.1A
• Massima efficienza: 97,6%
• Efficienza europea: 96,5%
• Efficienza MPPT: più del 99%
• Distorsione armonica (THDI:) meno del 3%
• Fattore di potenza regolabile: 0.8 capacitivo induttivo a 0,8
• Funzionamento parallelo: fino a 16 unità (on-grid e off-grid)
• Comunicazione: RS485 / RS232 / CAN
• Monitoraggio: GPRS / WIFI / Bluetooth / 4G / LAN (opzionale)
• Protezione da sovratensione: Tipo II in DC e AC
• Grado di protezione: IP65
• Temperatura operativa: da -40 a 60 ° C (riduzione del potere superiore a 45 ° C)
• Rumore: meno di 30db
• Refrigerazione: Ventilazione intelligente per via aerea
• Topologia: Trasformatore
• Dimensioni: 330 x 580 x 232 mm
• Peso: 24,9kg
• Regolamenti di rete: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garanzia: 5 o 10 anni, secondo il luogo dell'installazione finale

Pannello solare Tongwei TNC 2.0 TWMNH-66HD630

• Potenza massima (Pmax:) 630W
• Tensione in circuito aperto (VOC:) 49,50V
• Corrente di cortocircuito (ISC:) 16,18A
• Tensione al punto di forza massimo (VMP:) 41,10V
• Corrente al punto di massima potenza (Imp:) 15,33A
• EFFICIENZA DEL MODULO: 23,3%
• Tolleranza di potenza: da 0 a + 3%
• Power BNPI (1000W / m² frontale + 135W / m² posteriore:) 695,4W
• Potere con guadagno posteriore del 5% / 15% / 25%: 661W / 724W / 787W
• Coefficiente di Brificità (Pmax:) 80 ± 5%
• Coefficiente di temperatura Pmax: -0,28%/°C
• Coefficiente di temperatura VOC: -0,24%/°C
• Coefficiente di temperatura ISC: + 0,046%/°C
• Tipo di cella: TNC N-tipo, celle di calze di 132 (6 x 22)
• Vetro anteriore: 2,0 mm con rivestimento antireflesso, semi-lucido
• Vetro posteriore: 2,0 mm semi-lucido
• Ambito: Lega di alluminio anodizzato
• Scatola di connessione: IP68, 3 diodi
• Sezione cavo: 4,0mm²
• Carico meccanico massimo: 5.400 PA anteriore / 2.400 Ba
• Tensione massima del sistema: 1.500 V DC
• Fusibile massimo in serie: 30A
• Temperatura operativa: da -40 a 70 ° C
• Dimensioni: 2.382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garanzia del prodotto: 12 anni
• Garanzia di energia lineare: 30 anni (1% del primo anno, 0,4% all'anno; 87,40% a 30 anni)

Batteria al litio Deye SE-G5.1 PRO-B

• Chimica: LifePo4 (ferrofosfato di litio), senza cobalto
• Capacità: 100Ah
• Tensione nominale: 51,2V
• Intervallo di tensione operativa: 43,2-57,6V
• Energia nominale: 5,12kwh
• Energia utile: 4,6kwh (90% DoD, 0,5C a 25 ° C)
• Carico di carico / corrente consigliato: 50A
• Carica corrente / scarica massima: 100A
• Pico Current (2 min, 25 ° C:) 150A
• Depth of recommended download: 90%
• Durata: più di 6.000 cicli (25 ° C, 0,5 c, 90% DoD, 70% EOL)
• Energia accumulata: 16Mwh 70% eOL
• Scalabilità: fino a 64 unità in parallelo (327kWh), 32 senza configurazione esterna
• Comunicazione: PUÒ 2.0, RS485
• Temperatura di ricarica: da 0 a 55 ° C (da -20 a 55 ° C con riscaldamento opzionale)
• Discharge temperature: da -20 a 55 ° C
• Grado di protezione: IP20 (installazione all'interno)
• Montaggio: Muro, pavimento o rack 19 "
• Dimensioni: 440 x 133 x 540 mm
• Peso: 45kg
• Certificazioni: UN38.3, IEC 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garanzia: 10 anni (soggetto alle condizioni del produttore)

Vantaggi del kit solare ibrido Deye 6kw con 12 pannelli Tongwei 630W e 5,12 kWh batteria

Questo kit è progettato per coloro che cercano un sistema di auto-consumo con batterie completa, con componenti dei produttori di primo livello che sono già dimensionato per lavorare insieme. Invece di combinare le attrezzature separatamente e controllare le compatibilità, si riceve un set in cui inverter, generatore fotovoltaico e deposito si adattano in tensione, corrente e comunicazione.

Il cuore del sistema è il inverter ibrido Deye SUN-6K-SG05LP1-UE, uno dei inverters ibrido la fase monofase più installata nel mercato residenziale. Gestisci la produzione solare, caricamento e scaricare la batteria e lo scambio con la rete, con 6 slot orari programmabili caricamento e scarico per sfruttare i tassi con la discriminazione del tempo. Incontra gli standard di connessione di rete RD 140 e UNE 217002, tra gli altri, che facilita la sua legalizzazione in Spagna.

La 12 moduli Tongwei TNC 2.0 TWMNH-66HD630 fornire 7,56kwp con la tecnologia N-tipo di mezza cella bifacciale. Il tuo coefficiente di temperatura del -0.28%/°C limitare le perdite nei mesi di calore e della sua costruzione vetro da 2,0 mm di vetro da entrambi costosi rafforza la durata contro l'umidità e i carichi meccanici (5.400 PA anteriore / 2.400 Ba). Tongwei garantisce a degrado dell'1% nel primo anno e dello 0,4% all'anno quindi, mantenendo il 87,40% del potere a 30 anni. Grazie al suo bifialità di 80 ± 5%, ogni pannello può raggiungere 661W con un guadagno posteriore del 5% e 724W con il 15%, a seconda della superficie e dell'altezza di montaggio. Se vuoi vedere più modelli, vedi la nostra gamma di pannelli solari.

La tamburi Deye SE-G5.1 PRO-B usa la chimica LifePo4 senza cobalto, con BMS intelligente che equilibra le cellule e protegge da sovraccarichi e temperature estreme. Insieme a più di 6.000 cicli e a performance di energia accumulata da 16 MWh, è uno dei batterie al litio con la migliore relazione tra vita utile e prezzo in formato 48V.

Cosa include questo kit solare Deye?

• 1 x Inverter Ibrido Deye SUN-6K-SG05LP1-UE di 6.000W monofase.
• 12 x Pannello solare Tongwei TNC 2.0 TWMNH-66HD630 di 630W N-tipo bifacciale.
• 1 batteria al litio Deye SE-G5.1 PRO-B di 5,12kwh, con i tuoi accessori della serie: cavo di collegamento a inverter 3U-Lpcable1500 (1.500 mm, 4AWG + RJ45,), cavo parallelo 3U-Lbcable150, , cerca un rack da 19 ", , staffe di impilamento e staffe a muro con viti.

Se è necessario completare l'installazione, in Tienda Solar troverai strutture per pannelli solari per copertura piatta, inclinato o pavimento, così come il resto dei componenti elettrici.

Dimensionamento e configurazione del sistema

Configurazione stringhe consigliata: 2 x 6 pannelli

La inverter ha 2 Mppt con 1 stringa di mpt, mppt rank di 150-425V e massima tensione della voce 500V. La configurazione ottimale è 2 corde di 6 serie in serie:

• Tensione nel circuito aperto da String (STC:) 297V (6 x 49,50 V.)
• Tensione stimata nel circuito opt a -10 ° C: circa 322V, calcolato con il coefficiente di VOC -0,24%/°C. È ben al di sotto del limite di 500V.
• Tensione della massima potenza per stringa: 246,6V (6 x 41,10 V), all'interno della finestra MPPT.
• Rapporto DC / AC: 1,26 (7.560WP contro 6.000W nominali), sotto il aDMITTED FV POWER AT 7.800W.

Il collegamento dei 12 pannelli in una singola stringa non è possibile: la tensione in circuito aperto (594V) supererebbe il massimo del inverter.

Pannelli e comportamenti attuali di MPPT

La corrente di potenza massima del Tongwei 630W è 15,33A, mentre ogni mmppt inverter far funzionare 13A. Alle ore di irradianza massima il inverter limiterà la corrente di ciascuna stringa a quel valore, un normale taglio in sistemi con pannelli ad alta potenza compensati con una maggiore produzione a basse ore di irradiatura, al mattino, nel pomeriggio e nell'inverno. La corrente del circuito corto in STC (16,18A) è dentro 17 BIS ammesso dalla voce.

Produzione stimata

La produzione reale dipende dalla posizione, dall'orientamento, dall'inclinazione e dalle ombre. Come riferimento, con una media di 5 ore di picco solare e una performance globale del sistema del 80%, il generatore di 7,56kwp produrrebbe intorno 30kWh al giorno della media annua. È una stima di orientamento: per un calcolo esatto nella tua posizione, consultare le nostre guide nel Blog Tienda Solar, dove i nostri esperti spiegano passo dopo passo come dimensioni di un'installazione di autoconsumo.

Archiviazione ed estensione della batteria

Con una sola batteria, il sistema ha 5,12kwh nominale (4.6kwh utile), sufficiente per coprire il consumo notturno di base di una casa (illuminazione, frigorifero, router e elettrodomestici a basso consumo). La corrente di carico e scarico è limitata dalla batteria a 100 ° Massimo (50A). Il sistema è modulare: puoi aggiungere più unità SE-G5.1 Pro-B in parallelo (su 32 senza configurazione esterna e 64 in totale) e approfittare della corrente di carico massima del inverter, di 135A.

A chi è questo kit?

Case unifamiliari con fornitura monofase

È la scelta ideale per le case con consumo medio-alto, aria condizionata o pompa di calore, che desiderano ridurre e conservare eccedenze per l'uso di notte.

Alloggiamento con tagli di alimentazione o zone senza rosso

Grazie alla sua operazione on-grid e off-grid, a power picco del doppio nominale per 10 secondi e alla possibilità di conservare energia da un generatore diesel, il kit mantiene l'offerta nelle strutture rurali o con una rete instabile.

Installatori professionali

Un kit con componenti compatibili, documentazione tecnica completa e una configurazione di stringhe già convalidate riduce il design del design e del budget. Se stai cercando altri poteri o combinazioni, rivedi la nostra categoria di kit solari.

Domande frequenti (FAQ)

1. Posso collegare questo kit alla rete elettrica e compensare il surplus?

Sì. La inverter Deye SUN-6K-SG05LP1-UE è un inverter ibrido con connessione di rete conforme alle normative spagnole RD 140 e UNE 217002. Per accogliere il risarcimento delle eccedenze, un programma di installazione autorizzato deve legalizzare l'installazione ed elaborarlo con il distributore e la macchina di marketing.

2. Il kit funziona ancora durante un taglio leggero?

Sì. La inverter può funzionare modalità isolata (off-grid) consumo di alimentazione con l'energia dei pannelli e della batteria e dei supporti twides di raddoppiare il loro potere nominale per 10 secondi per avviamento di avviamento e compressore. L'autonomia dipenderà dal consumo e dallo stato di carica della batteria in quel momento.

3. In che modo i 12 pannelli Tongwei si connettono a inverter?

La configurazione consigliata è 2 corde di 6 serie in serie, uno per ogni mmp. Ogni corda funziona per alcuni 246,6V al punto di massima potenza e non supera il 322V in circuito aperto con temperature di -10 ° C, che lascia un ampio margine rispetto al limite di 500V dello inverter.

4. Posso espandere la capacità della batteria in seguito?

Sì. La tamburi Deye SE-G5.1 PRO-B è modulare e ammette fino a 64 unità in parallelo (327kWh). Il più consueto nell'auto è di trasferirsi 2 o 3 moduli (10,24 kWh o 15.36kWh) per coprire tutta la notte. Puoi vedere modelli più compatibili nella nostra sezione di batterie al litio.

5. Quali garanzie hanno i componenti?

La pannelli Tongwei ho 12 anni di garanzia del prodotto e 30 anni di garanzia di energia lineare. La tamburi Deye ha 10 anni di garanzia, e il inverter Deye insieme a 5 o 10 anni, a seconda del sito di installazione finale, in base alla politica di garanzia del produttore.

6. Posso collegare un generatore diesel al sistema?

Sì. La inverter permette conservare nella batteria la potenza di un generatore diesel, una funzione molto utile nelle case isolate o in aree con tagli frequenti. Ammette anche accoppiamento AC per integrare un'installazione fotovoltaica esistente con a inverter di networking.

7. Che spazio e quale struttura ho bisogno per i pannelli?

Ogni pannello misura 2.382 x 1,134 mm e pesare 32,2kg, quindi i 12 moduli occupano alcuni 32m² di superficie di raccolta, senza contare le separazioni. Avrai bisogno di alcuni strutture per pannelli solari adatto per il tuo tipo di copertura e il vento e il carico di neve della tua zona.
