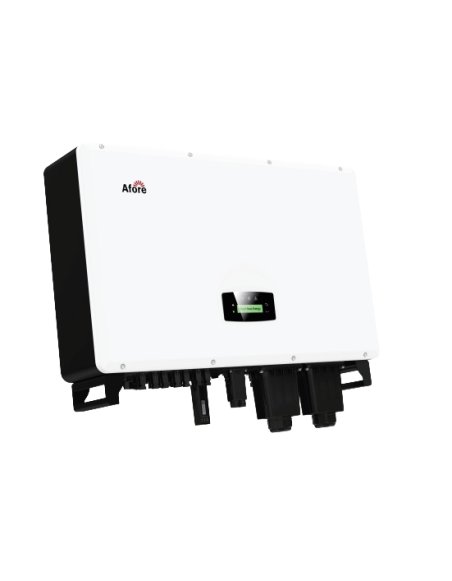

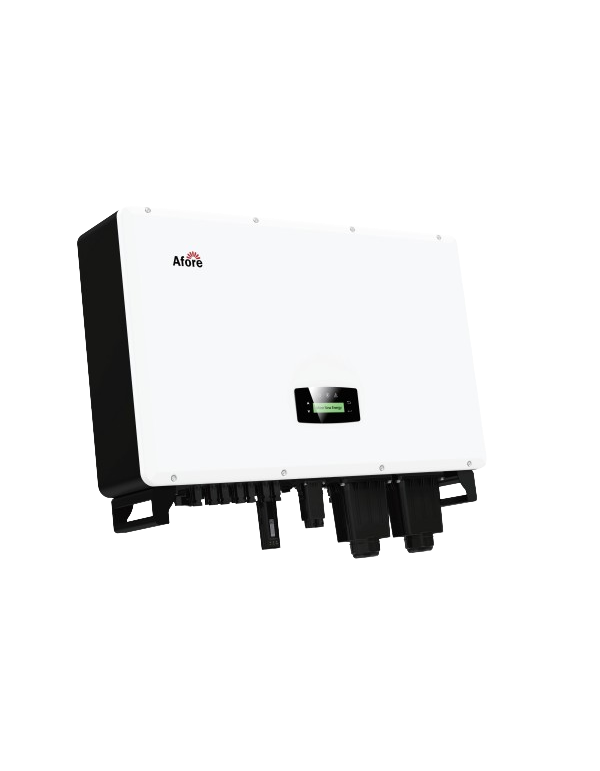

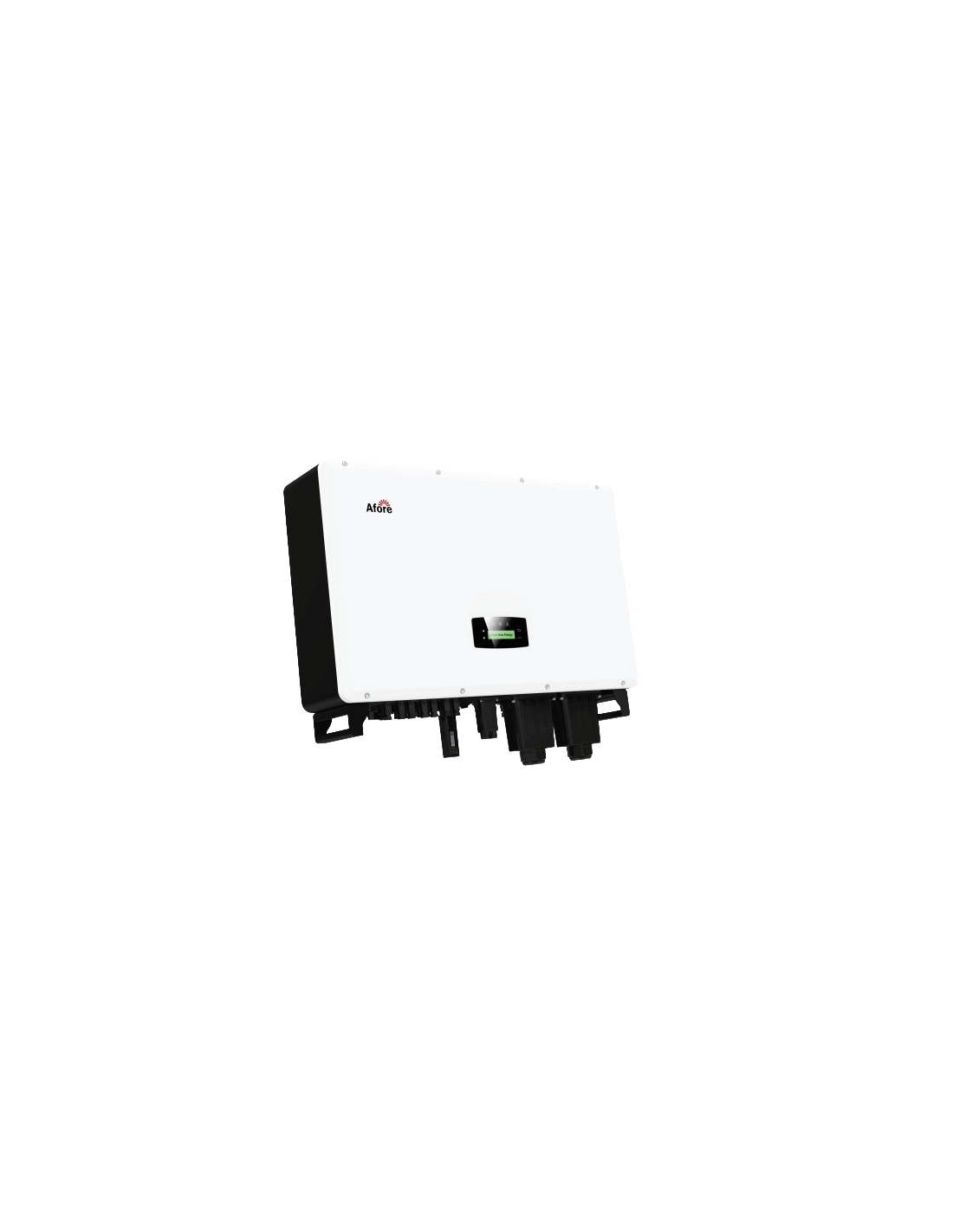

Inverter Ibrido AFORE 40KW AF40K-TH AF40K

Vantaggi Inverter Ibrido AFore AF40K-th

La Af40k-th È progettato per progetti di auto-consumo su larga scala, sia in edifici industriali, strutture commerciali o comunità energetiche che richiedono una potenza trifase intermedia tra 36 e 50 kW. Di fronte agli altri inverters ibrido del mercato, questo modello di Accore si distingue per il suo compatibilità della batteria multi-chimica -Litio, piombo-acido e cloruro di sodio metallico - con supporto specifico per sistemi 280AH e 315AH, che facilita il dimensionamento della banca di batterie al litio in base al bilancio desiderato e alla capacità di stoccaggio.

Insieme a 4 follower mppt e 8 corde, il team consente di collegare ampi generatori fotovoltaici con diversi orientamenti e inclinazioni senza perdere prestazioni, sfruttando il massimo vantaggio dall'energia catturata dal pannelli solari installato. Il tuo efficienza europea del 98,30% e massima efficienza del 98,60% minimizzare le perdite di conversione, mentre il custodia in alluminio anodizzato con protezione IP66 garantisce una maggiore resistenza alla corrosione e alle intemperie dei modelli con alloggiamenti in plastica convenzionali.

In termini di sicurezza elettrica, incorpora la protezione da polarità inversa, sovracorrente, sovratensione, anti-isola, corta in AC, rilevamento della perdita di monitoraggio di perdite e guasto del terreno, con protezione da sovratensione Tipo II sia in cc che in ca.

Gestione del tasso di tempo e rasatura del picco

L'AF40K-TH incorpora ottimizzazione per il tempo di utilizzo (ora di utilizzo), consentendo di programmare la carica della batteria nelle ore di valle e il suo download alle ore di punta. In strutture in cui le condizioni di potenza contrattuale la fattura, il team permette di applicare strategie di picco rasatura, tagliare i picchi della domanda fatturati attraverso il contributo puntuale dell'energia immagazzinata, completando il risparmio ottenuto con il inverters solare dell'installazione.

Funzione UPS e schienale contro tagli di approvvigionamento

Con un tempo di commutazione inferiore a 10 ms, l'AF40K-TH agisce come a SAI per le accuse critiche del sistema, evitando interruzioni percettibili in apparecchiature sensibili. In modalità di supporto supporta a picco di sovraccarico fino al 150%, che facilita la ricarica di avvio con elevate cime dei consumatori, come motori o macchinari industriali, senza la necessità di sovradimensionare l'attrezzatura.

Caratteristiche tecniche dettagliate

Ingresso fotovoltaico (ingresso PV)

• Potenza massima di ingresso CC: 60 kW
• Tensione massima FV: 1000 V
• Tensione di ingresso nominale CC: 620 V
• Intervallo di tensione di ingresso CC: 150-1000 V
• Intervallo di tensione MPPT: 150-850 V
• Completa la gamma MPPT: 500-850 V
• Tensione iniziale: 160 V
• MAX Entry CC: 40a x 4
• Massima corrente del cortocircuito: 48a x 4
• No. I follower mppt / stringhe: 4/8

Porta della batteria

• Tensione nominale della batteria: 500 V
• Intervallo di tensione della batteria: 150-800 V
• Corrente massima di carico / scarico: Del mattino
• Potenza massima di carico / scarico: 40 kW
• Curva di carico: 3 tappe
• Tipo di batteria compatibile: Litio (Li-ion) / piombo-acido / cloruro di sodio metallico
• Sistemi di batterie supportate: 280AH e 315AH

Red Ca (Griglia AC)

• Potenza nominale Uscita: 40 kW
• Ingresso / uscita massima di alimentazione: 80/44 kVA
• Maximum output current CA: 66.77
• Tensione nominale CA: 230/400 V
• Frequenza nominale: 50/60 Hz
• Fattore di potenza: 1 (regolabile -0,8 a 0,8)
• THD di corrente:

Output di ricarica (modalità di backup / back-up)

• Potenza nominale di uscita: 44.000 VA
• Tensione nominale di uscita: 230/400 V
• Frequenza di uscita nominale: 50/60 Hz
• Corrente di uscita nominale: 58 a
• Affrontare il Power Pico: 44.000 vanno per 60 s
• THDV (con carico lineare): 3%
• Tempo di commutazione:

Efficienza

• Efficienza europea: 98,30%
• Massima efficienza: 98,60%
• Efficienza di ricarica / scarico della batteria: 99,00%

Protezioni

• Protezione contro polarità inversa
• Protezione contro sovracorrente / sovratensione
• Protezione anti-Island
• Protezione contro corto circuito
• Rilevamento della perdita
• Earth Fault Monitoring
• Monitoraggio della rete
• Grado di protezione dell'alloggiamento: IP66
• Protezione da sovratensione CA / CC: tipo II

Dati generali

• Dimensioni (una x a x fo): 979 x 610 x 310 mm
• Peso: 70 kg
• Topologia: Nessun trasformatore (trasformatore)
• Refrigerazione: Ventilatore
• Umidità relativa: 0-100%
• Gamma di temperature di esercizio: Da -25 a 60 ° C
• Altitudine operativa:
• Emissione di rumore:
• Consumo in standby:
• Schermo e comunicazione: LCD, LED, RS485, Can, Wi-Fi, GPRS, 4G
• Certificazioni: NRS097, G98 / G99, EN50549-1, C10 / C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2
• EMC: EN61000-6-2, EN61000-6-3

Domande frequenti (FAQ)

1. Quali tipi di batteria sono compatibili con il prossimo AF40K-th? È compatibile con batterie al litio (Li-Ion), , piombo-acido e cloruro di sodio metallico, in un intervallo di tensione da 150 a 800 V, con un supporto specifico per i sistemi 280AH e 315AH. Vedi tutte le gamma disponibili nella nostra sezione batterie al litio.

2. Quanto potenza fotovoltaica posso connetterci a questo inverter? Il team ammette 60 KW Input Power CC, distribuito in 4 follower mppt e 8 corde, che ti consente di approfittare di ampi generatori fotovoltaici e con orientamenti diversi senza perdita di prestazioni.

3. Quale protezione fa il involucro di fronte agli agenti esterni? L'alloggiamento in alluminio anodizzato ha grado di protezione IP66, superiore a quello di altri modelli della gamma, il che lo rende particolarmente resistente alla corrosione, alla polvere e all'umidità nelle strutture meteorologiche.

4. È adeguato inverter per grandi impianti industriali o commerciali? Sì, quando è una squadra trifase 40 kW con la possibilità di sovraccaricare in modalità Backup, è ideale per edifici industriali, centri commerciali o comunità energetiche che richiedono una soluzione a inverters ibrido di energia intermedia-alta.

5. In che modo la rasatura del picco funziona con questa attrezzatura? L'AF40K-TH utilizza l'energia memorizzata nella batteria per tagliare i picchi di potenza richiesti alla rete ai momenti di consumo più alti, riducendo così il termine di potere contratto e ottimizzando l'uso di energia generata dall'installazione fotovoltaica.

6. Che risposta Autonomy offre la funzione UPS prima di un taglio di rifornimento? L'AF40K-TH switch come backup in meno di 10 ms, praticamente impercettibile e ammette a picco di sovraccarico fino al 150% per l'inizio dei carichi impegnativi durante il taglio della rete.
