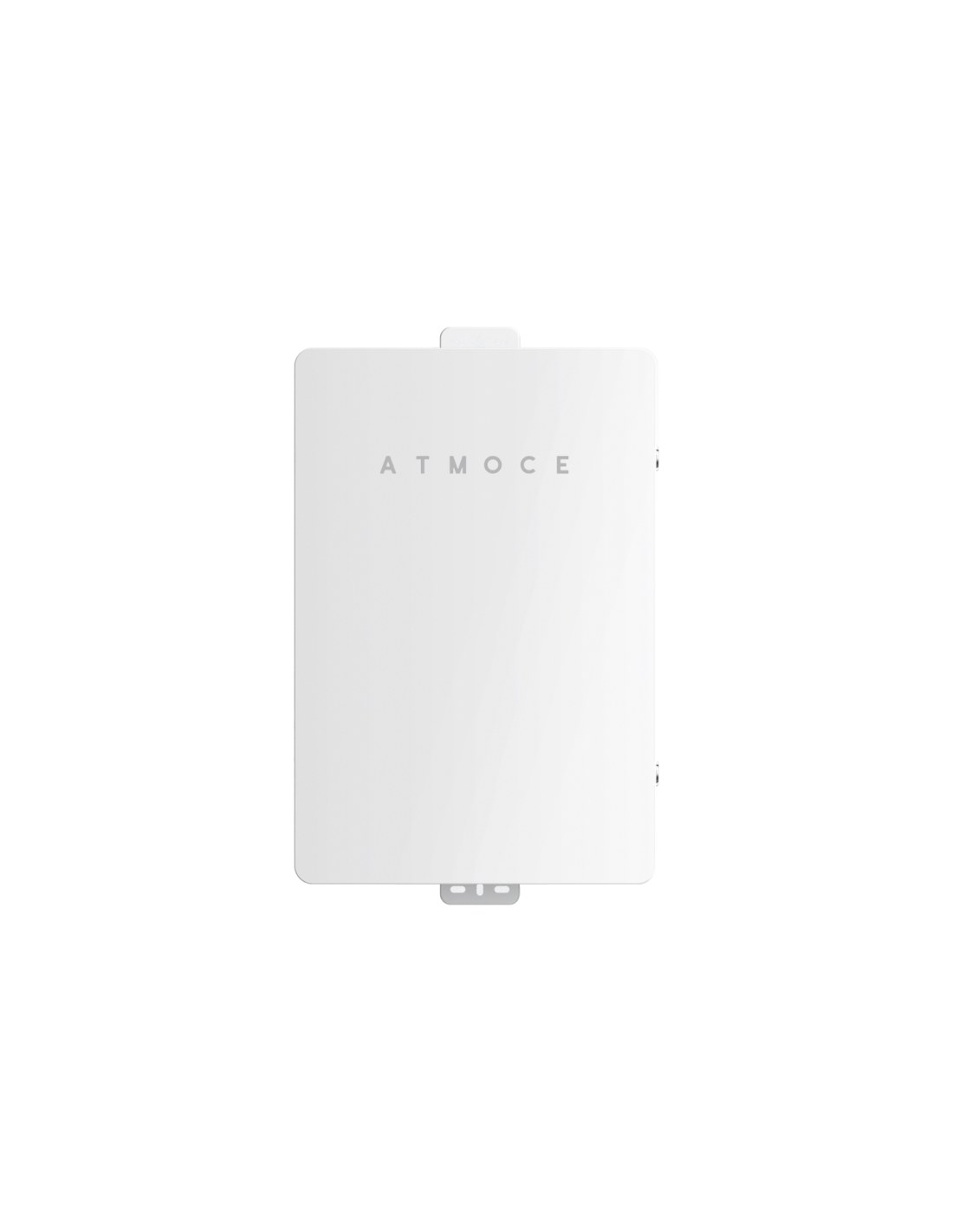

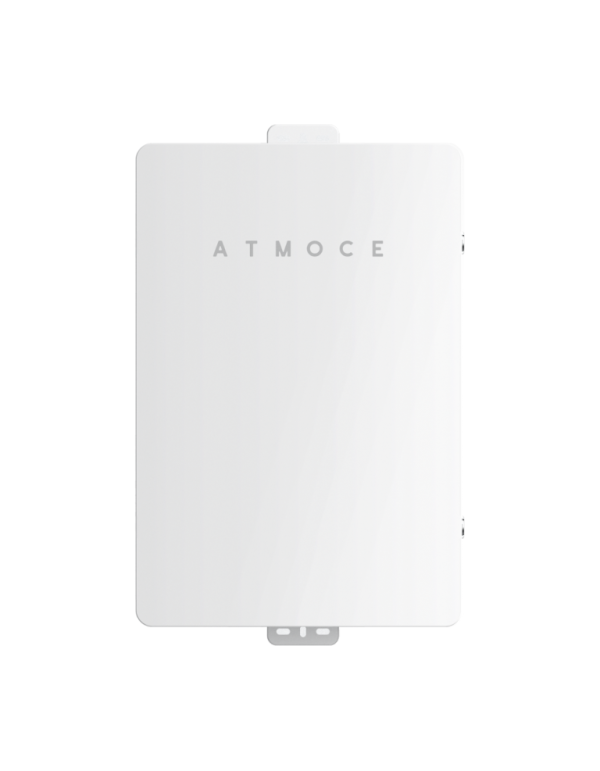

M-Combiner Atmoce MC100-T 3 fasi (2 voci FV)

2 voci FV per impianti trifase ad alta potenza

Quando un'installazione fotovoltaica trifase distribuisce la generazione su diversi rami di microinverter, il MC100-T Ti consente di unificare la connessione di 2 voci fotovoltaiche indipendenti in un singolo frame, ciascuno con il proprio interruttore 20a (espandibile a 25a) per raggiungere il 30kw del potere fotovoltaico Massimo dell'attrezzatura. Questa configurazione è particolarmente utile in coperture con diversi orientamenti o in installazioni in cui è prevista un'estensione futura del numero di pannelli.

Il sistema non è limitato alla gestione della parte fotovoltaica: centralizza anche la connessione di batterie al litio su 42kwh, con un interruttore dedicato di 63 A e comunicazione diretta con il sistema, consentendo la generazione di famiglia, lo stoccaggio e il consumo di essere coordinati da un singolo punto di controllo.

Misurazione trifase precisa su ogni riga

Come è un'installazione trifase, il MC100-T incorpora 3 sensori CT per microinverter e 3 per la batteria (contro 1 e 1 nella versione monofase), con una precisione di 0,1% In ogni fase. Questa misurazione indipendente per fase è la chiave per rilevare gli squilibri di carico tra linee, qualcosa che un'immagine monofase o un singolo sistema di misurazione non poteva offrire e che facilita il lavoro del programma di installazione durante l'oscillazione del sistema nelle fasi successive.

Robustoz e gestione remota della serie

Tutte le linee MC100-T (Network, PV, Battery and Spd) Utilizzare interruttori 4 poli, coerente con la sua natura trifase, sostenuta dalla protezione 20ka SPD e a Relè m-relè MR100-T fino a 50a. La gestione del sistema è eseguita tramite l'app Atmozen, con connessione bidirezionale costante Atmoce-Cloud per il monitoraggio remoto, mentre il suo design Preinstallato e preconnesso La fabbrica è notevolmente semplificata il lavoro di installazione sul sito.

Caratteristiche tecniche dettagliate

Parametri elettrici:

• Configurazione di rete: Trifase (3 / n ~)
• Tensione nominale: 220 / 380V AC, 230/400 V AC
• Intervallo di tensione (l A n): 184 V ~ 276V
• Frequenza nominale: 50 / 60Hz
• Intervallo di frequenza esteso: 45Hz ~ 65Hz
• Biglietti fotovoltaici: 2
• Attuale massima PV per ingresso: 20a (espandibile a 25a, fino a 30KW)
• Corrente massima della batteria: 63a
• Capacità massima della batteria: 42kwh
• Corrente nominale del CT: 80a
• Categoria di sovratensione: III

Componenti inclusi:

• Metri-Gateway: 1 x MG100
• Interruttore SPD: 1 unità, 25a, 4 poli
• Interruttore gateway: 1 unità, 10A, 4 poli
• Spd: 1 unità, in 20ka, 4 poli
• Interruttori laterali PV: 2 unità, 20a, 4 poli
• Interruttore laterale di rete: 1 unità, 63a, 4 poli, RCD 100mA
• Cambia batteria laterale: 1 unità, 63a, 4 poli
• Ct microinverter: 3 unità, precisione 0,1%
• Batteria CT: 3 unità, precisione 0,1%
• Interfaccia CT CT: 1 unità, precisione 0,1%
• Metri-relè: 1 x MR100-T, 50A, 4 poli

Parametri meccanici:

• Dimensioni (una X a X PR): 389 x 616 x 127mm
• Peso: 8,6kg
• Gamma di temperature della stanza: -30 ° C ~ 50 ° C
• Refrigerazione: convezione naturale
• Grado di protezione: IP65, esterno
• Sezione del cavo lato fotovoltaico: 2,5 ~ 6mm²
• Rete della sezione dei cavi: 6 ~ 10mm²
• Cable section Side Battery: 6 ~ 10mm²
• Cavo di comunicazione Sezione: 0,25 ~ 0,75mm²
• Rumore:
• Altitudine massima: 3000m
• Classe di protezione: II
• Grado di contaminazione: III

Comunicazione:

• Protocolli supportati: PLC, WiFi, Bluetooth (BLE), Ethernet, Can, RS485
• Piattaforma: Atmoce-Cloud e app atATrozen
• Indicatori: 3 LED

Certificazioni: IEC 61439-1 / -2 (di sicurezza), IEC 62311 () salute, IT 301489-1 / -17, IEC 61000-6-1 / -2 / -3 / -4 (EMC), EN 300328 (spettro radio), EN 50065-1 / -2 (PLC).

Domande frequenti (FAQ)

1. Quanti ingressi fotovoltaici fa il MC100-T?
Ha 2 voci fotovoltaiche Indipendente, ciascuno con il proprio interruttore di protezione da 20A, espandibile a 25A per raggiungere la massima potenza massima di 30 kW.

2. Posso usare solo 1 voce se la mia installazione è più piccola?
Sì, è possibile collegare una singola voce e lasciare il secondo disponibile per un'espansione futura della tua installazione fotovoltaica.

3. Quanti sensori di corrente includono questo modello trifase?
Include 6 sensori CT in totale (3 per microinverter e 3 per batteria), con precisione dello 0,1% in ciascuna fase, più 1 interfaccia aggiuntiva per misurare il consumo.

4. Qual è la differenza tra i 2 ingressi FV e le 3 fasi di rete?
Sono concetti indipendenti: 2 voci FV sono i punti di connessione dei tuoi rami microinverter, mentre il 3 fasi Si riferiscono alla configurazione elettrica della rete a cui è collegata l'apparecchiatura.

5. Come è attivato e configurato il sistema?
Attraverso l'app Atmozen, che guidisce l'attivazione passo-passo, sebbene si consiglia di eseguire l'installazione elettrica da un professionista certificato. Consultare più contenuti tecnici nel Blog Tienda Solar.

Completa la tua installazione in Tienda Solar insieme a microinverter, pannelli solari e batterie al litio per il tuo sistema fotovoltaico.
