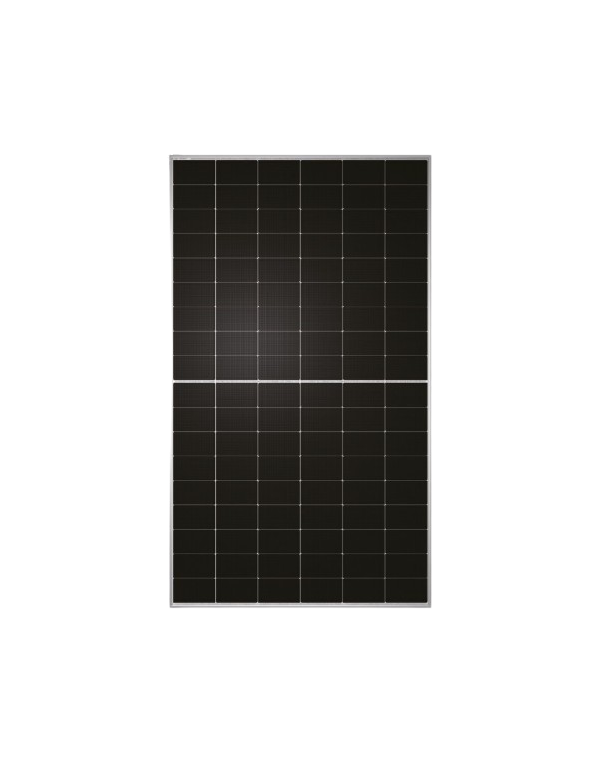

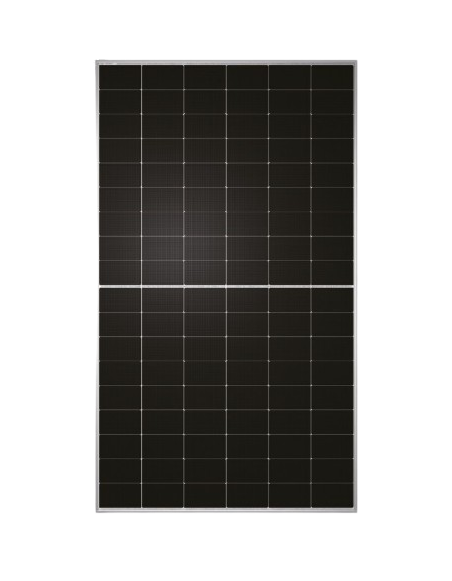

Panneau solaire Tongwei TNC 505WP | Module de verre double bifacial avec cadre noir et fond transparent

Tongwei Twmnh-54HD 505W: Esthétique avant-gardiste et génération de bifactial active pour l'intégration urbaine

Dans des projets d'auto-consommation contemporaine, les panneaux ne sont plus cachés dans les toits; Maintenant, ils font partie de la structure visible des bâtiments. Le module monocristallin 505wp Tongwei TNC il a été spécialement conçu pour répondre à cette demande esthétique et fonctionnelle. Combinant un élégant contour de périmètre foncé avec une encapsulation arrière transparente, cet appareil devient la solution technique idéale pour habiller des espaces architecturaux ouverts qui nécessitent un éclairage tamisé et une densité de poids élevée par mètre carré.

Cellules TNC de type N et de transmission à haute lumière

La base technologique de ce panneau réside dans les cellules de type de type Tongwei TNC Technologie Type TNC. Ce composé chimique élimine complètement les effets de la dégradation induite par la lumière (couvercle), en veillant à ce que le silicium maintient une stabilité opérationnelle impeccable au cours des décennies. En ne disposant pas d'un fond blanc opaque, la lumière du soleil est filtrée entre les connexions des cellules, fournissant le panneau d'un transmission lumineuse élevée idéal pour les pergolas ou les puits de lumière. Pour injecter efficacement toute l'énergie générée par ce champ solaire au réseau domestique, il est conseillé de tirer le courant vers onduleurs solar avec plusieurs disciples MPPT, optimisant les performances de chaque orientation.

La principale caractéristique du modèle 505W est votre capacité de bifactiale native avec un coefficient de puissance de 80%. Être protégé par une configuration de double verre semi-trempé de 2,0 mm des deux côtés, Le panneau absorbe le rayonnement direct par l'avant et capture le reflet lumineux de l'environnement (ALBEDO) à l'arrière. Cette dualité permet d'accroître la performance de manière réelle entre un 5% et 15% supplémentaires supplémentaires, en fonction de la surface inférieure. Si vous envisagez de placer ces unités dans des zones urbaines avec un risque d'ombres partielles intermittentes (telles que des nuages, des arbres ou des bâtiments adjacents), il est recommandé de compléter la mise en œuvre du circuit systèmes de régulation individualisée et de microinversion, Obtenir que chaque panneau fonctionne de manière autonome.

Résistance mécanique de double verre et durabilité

Malgré l'incorporation d'une structure robuste de double verre de 2,0 mm, le panneau maintient un poids équilibré de 26,5 kg et un format compact, facilitant les manœuvres d'installation à la hauteur. Son cadre en alliage robuste aluminium anodisé noir de 30 mmIl vous donne une résistance mécanique élevée devant les fenêtres et les surcharges de neige, garantissant un joint d'étanchéité d'étanchéité avec certification Ip68. Pour réparer ces modules sombres élégants sans casser l'esthétique visuelle de l'assemblage, il est idéal pour rendre l'assemblage sur différents types de structures pour panneaux solaires disponible en Tienda Solar, Atteignant une finition propre et minimaliste.

Spécifications techniques (modèle TWMNH-54HD505):

Caractéristiques électriques dans les conditions de la STC (irradiation 1000 W / m2; cellule T de 25 ° C):

• Power Pico Maximum (WP): 505 w

• Tolérance de puissance de sortie: 0 / + 3%

• Tension de puissance maximale (VMP): 32.46 V

• Courant de puissance maximum (IMP): 15.56

• Tension en circuit ouvert (COV): 39,12

• Courant de court-circuit (ISC): 16.42

• Efficacité nominale du module: 22,7%

Caractéristiques mécaniques et constructives:

• Type de cellules: Monochristalines N-Type TNC Haute Pureté

• Configuration du module: 108 cellules farcies (configuration 6x18)

• Dimensions du panneau: 1961 x 1134 x 30 mm

• Poids structurel: 26,5 kg

• Verre avant: Verre semi-trempé de 2,0 mm avec revêtement antireflening (AR).

• Verre arrière: Verre semi-trempé de 2,0 mm de résistance structurelle élevée

• Cadre / cadre: En alliage aluminium anodisé en noir

• Boîte de connexion: Note du joint total IP68 avec 3 diodes de dérivation

• Câbles de sortie: Câble de technologie solaire 4.0 mm2 la section transversale

• Coefficient de corriminalité (Pmax): 80% (+/- 5%)

• Tension maximale du système: 1500 V CC

• Fusible série prise en charge du haut: 30 a

Foire aux questions (FAQ)

1. Quels avantages réels la combinaison de verre double offre-t-il avec un fond transparent? Cette conception remplace le matériau plastique arrière opaque par un verre semi-trempé de 2,0 mm de transmission élevée. Cela donne non seulement au panneau une raideur et une résistance d'incendie exceptionnelle, mais permet le passage de la lumière naturelle entre les cellules solaires. Il est idéal pour les chapiteaux de véhicules, des balcons ou des terrasses résidentielles, car elle génère une énergie propre sans espace obscuré.
2. Comment le gain d'énergie de Tongwei Technology-Bifacial fonctionne-t-il? Merci à son haut 80% de coefficient de bifialité, la face arrière du module tire activement son profit du rayonnement solaire réfléchi par le sol ou les murs arrière. En fonction de la couleur et du type de surface (comme du béton clair ou du gravier blanc), le panneau nominal 505W peut fournir un performance d'énergie supplémentaire propre, optimisant le retour sur investissement sans qu'il soit nécessaire d'ajouter plus de plaques à l'installation.
3. Quelle est la différence pour la technologie TNC de type devant des panneaux conventionnels? Les cellules monocristallines avec technologie TNC (cellule Tongwei N-Type) ils utilisent un silicium dopant de haute pureté qui manque de défaillances typiques de bore-oxygène de panneaux classiques. Cela se traduit par un module avec un efficacité supérieure (22,7%), un excellent comportement thermique devant des températures estivales élevées et une dégradation annuelle minimale garantissant une offre constante d'énergie à long terme.
4. Quels types de terminaux de connexion Ce module 505W comprend-il? Le panneau est équipé de l'usine avec des tuyaux de câbles photovoltaïques de 4.0 mm2 et connecteurs rapides de l'industrie rapide (compatible avec les systèmes MC4). Cela garantit un couplage parfait, hermétique et basse résistance électrique dans des connexions série, minimisant les pertes d'énergie dans la chaîne et accélérant les temps de montage sur le couvercle.
