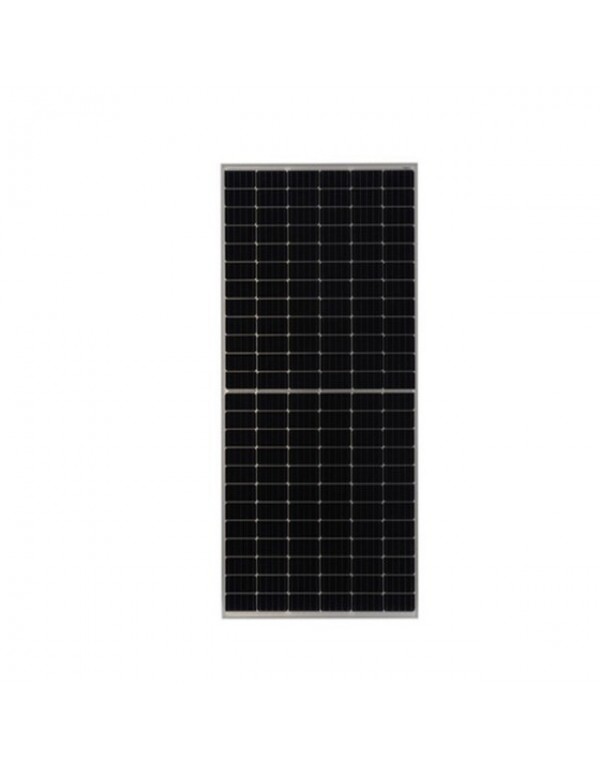

Panneau solaire monocristallin à monocristie bifacial JA Solar 560W JAM72D40-560 / GB | Marco Plata Doble Vidrio

JA Solar 560W Bifacial N-Type: Technologie Double Verre Résistance mécanique élevée, 144 cellules moyennes et garantie linéaire 30 ans

La mise en œuvre de projets photovoltaïques commerciaux, industriels ou résidentiels qui poursuivent une utilisation optimale de l'espace se trouve dans le module JA Solar JAM72D40-560 / GB un exposant technologique de premier niveau. Ce panneau unifie les avantages du dopage de type N avec les avantages des systèmes à double vitrage, garantissant une stabilité thermique et une collecte d'énergie beaucoup plus élevée que celles des plaques traditionnelles.

Gain biffon de 80% et réduction de l'effet des ombres par la cellule de la rubrique

Le grand avantage différentiel de cet appareil JA Solar réside dans son double architecture de verre de 2,0 mm sur chaque visage, ce qui lui donne un 80% de bifialité. Grâce à cette ingénierie, le panneau absorbe le rayonnement direct sur sa face avant et profite de l'effet d'albédo (lumière réfléchie par le sol, le gravier ou les surfaces claires) à travers sa face postérieure, augmentant sensiblement la production totale du système. Lorsqu'ils sont interconnectant ces modules sur des surfaces avec une réflectivité élevée par structures pour les panneaux aluminium avec inclinaison optimisée, il est possible de maximiser cette contribution d'énergie secondaire sans augmenter la surface occupée.

Sa matrice est composée de 144 porte-cellules (configuration 6x24). En divisant la cellule conventionnelle en deux moitiés symétriques, la résistance actuelle qui circule à travers chaque circuit est réduite de moitié. Cela diminue les pertes ohmiques internes dues à l'effet de Joule et adoucit la température de fonctionnement générale de la boîte de connexion. En conséquence, le Groupe spécial a l'expérience d'un risque minimum de développement de points chauds (hot spot) et offre une plus grande tolérance à une ombrage partielle. Coordonner ce flux d'énergie dans des installations nationales isolées, il est habituel de canaliser la puissance combinée en utilisant onduleurs hybride de la dernière génération technologique.

Immunité contre les environnements corrosifs, la dégradation réduite et la robustesse de niveau 1

Le dopage de type N Ses plaquettes de silicium donne au panneau une immunité naturelle contre les effets de la dégradation induite par la lumière (couvercle) qui souffrent de panneaux classiques. Cela se traduit par une dégradation annuelle contenue dans un 0,45% pendant votre vie utile, qui permet au fabricant de certifier une garantie de production d'énergie linéaire pendant 30 ans et 12 ans de couverture sur le produit physique. Son châssis d'aluminium robuste avec finition en argent prend en charge des charges mécaniques extrêmes allant jusqu'à 5 400 personnes sur sa face avant (neige ou vent) et 2400 Pa à l'arrière.

La boîte de connexion a la qualité maximale de scellage Ip68 et la maison 3 Diodes de dérivation pour protéger la série de cellules. De plus, ses composants extérieurs sont certifiés pour résister aux atmosphères les plus hostiles et les plus agressives, y compris les environnements salés côtiers, les zones agricoles avec présence d'ammoniac, de grandes orages à friction et des climats avec une humidité extrême. Si votre objectif technique n'est pas l'accumulation, mais une injection directe pour minimiser la consommation de jour du réseau général, ce panneau est synchronisé avec un couplage absolu de précision à la gamme résidentielle de notre onduleurs réseaux monophasée et triphasée.

Caractéristiques techniques

Paramètres électriques dans les conditions de la STC (irradiance 1000W / m², température de 25 ° C, am1.5g):

• Modèle du fabricant: JAM72D40-560 / GB.

• Puissance maximale nominale (Pmax): 560 W.

• Voltage de circuit ouvert (COV): 50.70 V.

• Tension de puissance maximale (VMP): 42,40 V.

• Courant de court-circuit (ISC): 14.09 A.

• Courant de puissance maximum (IMP): 13.21 R.

• Efficacité nominale du module: 21,7%.

• Tolérance de puissance de sortie: 0 à +5 w (garantie de puissance positive).

Coefficients thermiques et limites de fonctionnement:

• Coefficient de température Pmax: -0,350% / ° c.

• Coefficient de température COV: -0,275% / ° c.

• Coefficient de température ISC: + 0,045% / ° C.

• Température de fonctionnement nominale (NOCT): 45 ° C (tolérance de plus ou moins 2 ° C).

• Gamme de température de travail prise en charge: -40 ° C A + 85 ° C.

• Tension maximale du système de chaînes: 1500 V CC.

• Capacité de tissu maximale en série: 30 R.

Spécifications mécaniques et constructives:

• Type de cellule solaire: MONOCRYSTALLIN SILICON N-TYPE PERC.

• Cell distribution: 144 pièces (6 x 24) dans la conception de cellules moyennes.

• Configuration du verre: Double verre (verre avant 2.0 mm / verre arrière de 2,0 mm).

• Degré de bifialité: 80% (avec une tolérance de plus ou moins 10%).

• Boîte de jonction arrière: Degré de protection IP68 avec 3 diodes de dérivation intégrées.

• Section transversale du câble de sortie: 4 mm² (réglementation de la CEI) / 12 AWG (Règlement UL).

• Modèle de connecteur source: QC 4.10-35.

• Charge statique maximale prise en charge: Avant de 5400 Pa / arrière de 2400 Pa.

• Comportement avant le feu: Certification UL type 29.

• Dimensions du panneau: 2278 mm de long 1134 mm de large x 30 mm d'épaisseur.

• Poids net de la plaque: 31,8 kg (Tolérance de plus ou moins 3%).

Section des questions fréquemment posées (FAQ)

1. Quels avantages spécifiques un panneau solaire avec une technologie de bifacial contient-il devant un? Un panneau conventionnel ne génère que de l'énergie à travers les cellules de votre visage avant exposée directement au soleil. Au lieu de cela, le JA Solar 560W Bifacial a une feuille de verre arrière transparente qui permet aux cellules de capturer le rayonnement qui rebondit sur le sol ou sur les surfaces adjacentes (effet ALBEDO). En fonction du type de sol sur lequel il est installé (par exemple, des plafonds blancs, des plafonds blancs ou des surfaces réfléchissantes), ce module peut fournir jusqu'à 20% ou 30% d'énergie cumulative supplémentaire tout au long de l'année.
2. Pourquoi la conception des médias influence-t-elle positivement les toits sujets aux ombres? Lorsqu'une ombre partielle couvre une section d'un panneau de circuit unique traditionnel, toute la ligne de cellules ou même le module complet réduit sa production considérablement. Lorsque le panneau était divisé en deux moitiés indépendantes avec 144 cellules divisées, si une ombre affecte la moitié inférieure du module, la moitié supérieure continuera de produire de l'énergie dans une capacité totalement indépendante de sa capacité individuelle, atténuant l'impact des arbres, des cheminées ou des nuages.
3. Qu'est-ce que cela signifie qu'il appartient à la catégorie de type N et à la manière dont il bénéficie de la dégradation à long terme? Cellules solaires de type n (pas de type) Ils sont fabriqués avec du silicium dopé au phosphore au lieu de bore. Cela les rend immunisés au phénomène de la dégradation (couvercle) induite par la lumière qui recoutent généralement la puissance des panneaux de type P conventionnels pendant leurs premières heures d'exposition au soleil. Grâce à cette pureté chimique, le panneau JA Solar expérimentez une usure très inférieure (seulement 0,45% par an), vous permettant de garantir par contrat qui maintiendra une excellente efficacité énergétique linéaire pendant 30 ans.
4. Quelque type de structure spéciale requise pour l'installation de ce double module de verre? Parce qu'il incorpore une double couche de verre de 2,0 mm pour protéger les deux tamis du silicium et activer la fonction de bifacial, le panneau a un poids structurel de 31,8 kg et une longueur de 2278 mm. Il est essentiel d'utiliser des supports d'aluminium robustes qui sont fermement fixés à la surface et qui ne projetent pas des ombres directes à l'arrière du module, ce qui permet un flux d'air libre et de lumière en revers
5. Quelles précautions électriques doivent être prises lors du regroupement de ces panneaux en longue série? Ce module est conçu et certifié pour prendre en charge des tensions de haut-circuit jusqu'à 1500 V CC dans la même chaîne. Lors du calcul du nombre maximum de panneaux, vous pouvez vous connecter en série à votre onduleur, Vous devez multiplier le coefficient de température hivernale de votre région. Cela vous garantit que vous ne dépassez pas le seuil de tension de votre injection ou de votre équipement de réglementation les jours les plus froids de l'année.
