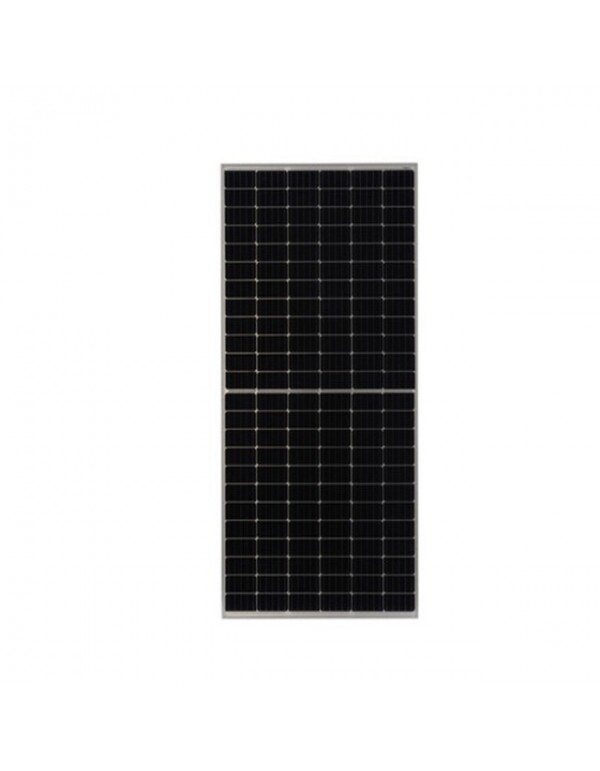

Painel solar monocristalino bifacial JA Solar 560w Jam72D40-560 / GB | Marco Plata Doble Vidrio

JA Solar 560W Bifacial N-Type: Tecnologia de vidro duplo Resistência mecânica alta, 144 células médias e garantia linear 30 anos

A implementação de projetos fotovoltaicos comerciais, industriais ou residenciais que buscam um uso ideal dos achados do espaço no módulo JA Solar Jam72D40-560 / GB um primeiro expoente tecnológico de primeiro nível. Este painel unifica as vantagens do doping do tipo N com os benefícios dos sistemas bifaciais de vidro duplo, garantindo a estabilidade térmica e a coleta de energia muito maior do que as das placas tradicionais.

Ganho bifacial de 80% e redução do efeito das sombras

A grande vantagem diferencial deste dispositivo JA Solar encontra-se em sua arquitetura de vidro duplo de 2,0 mm em cada face, o que lhe dá um 80% de bifialidade. Graças a esta engenharia, o painel absorve radiação direta em sua face frontal e aproveita o efeito Albedo (luz refletida pelo solo, cascalho ou superfícies claras) através de sua face posterior, aumentando substancialmente a produção total do sistema. Ao interligar esses módulos em superfícies com alta refletividade por estruturas para paineis alumínio com inclinação otimizada, é possível maximizar esta contribuição de energia secundária sem aumentar a superfície ocupada.

Sua matriz é composta de 144 titulares de células (configuração 6x24). Ao dividir a célula convencional em duas metades simétricas, a força atual que circula através de cada circuito é reduzida pela metade. Isso diminui as perdas internas de OHMIC devido ao efeito Joule e suaviza a temperatura geral de trabalho da caixa de conexão. Como resultado, o painel experimenta um risco mínimo de desenvolvimento de pontos quentes (hot-spot) e oferece uma maior tolerância ao sombreamento parcial. Para coordenar este fluxo de energia em instalações domésticas isoladas, é usual canalizar a energia combinada usando inversores híbrido da última geração tecnológica.

Imunidade contra ambientes corrosivos, redução de degradação e robustez de nível 1

Doping do tipo N de suas bolachas de silício dá ao painel uma imunidade natural contra efeitos de degradação induzidos por luzes (tampa) que sofrem paineis convencionais. Isso se traduz em uma degradação anual contida em apenas um 0,45% durante sua vida útil, que permite ao fabricante certificar uma garantia de geração de energia linear por 30 anos e 12 anos de cobertura no produto físico. Seu robusto chassi de alumínio com o Acabamento de prata suporta cargas mecânicas extremas de até 5400 pa em sua face frontal (neve ou vento) e 2400 pa na traseira.

A caixa de conexão tem o grau máximo de vedação Ip68 e casa 3 diodos de desvio para proteger a série de células. Além disso, seus componentes externos são certificados para suportar as atmosferas mais hostis e agressivas, incluindo ambientes salgados costeiros, áreas agrícolas com presença de amônia, grandes tempestades de atrito e climas com extremo umidade. Se o seu objetivo técnico não for o acúmulo, mas a injeção direta para minimizar o consumo diurno da rede geral, este painel é sincronizado com acoplamento de precisão absoluta para a faixa residencial de nossa inversores rede fase única e trifásica.

Características técnicas

Parâmetros elétricos em condições STC (irradiância 1000W / m², Temp. Cell 25 ° C, AM1.5G):

• Modelo do fabricante: Jam72D40-560 / GB.

• Potência máxima nominal (PMAX): 560 W.

• Tensão de circuito aberto (VOC): 50.70 V.

• Tensão máxima de energia (VMP): 42,40 V.

• Corrente de curto-circuito (ISC): 14.09 A.

• Corrente de energia máxima (Imp): 13.21 A.

• Eficiência do módulo nominal: 21,7%.

• Tolerância de energia de saída: 0 a +5 W (garantia de energia positiva).

Coeficientes térmicos e limites operacionais:

• Coeficiente de temperatura da PMAX: -0,350% / ° C.

• Coeficiente de temperatura de VOC: -0,275% / ° C.

• Coeficiente de temperatura ISC: + 0,045% / ° C.

• Temperatura nominal de operação (NOCT): 45 ° C (tolerância de mais ou menos 2 ° C).

• Gama de temperatura de trabalho suportada: -40 ° C A + 85 ° C.

• Tensão máxima do sistema de strings: 1500 v dc.

• Capacidade máxima de tecido em série: 30 A.

Especificações mecânicas e construtivas:

• Tipo de célula solar: Silício Monocrystalline N-Type Perc.

• Distribuição celular: 144 peças (6 x 24) em design de células médias.

• Configuração de vidro: Vidro duplo (vidro frontal de 2,0 mm / vidro traseiro de 2,0 mm).

• Grau de bifialidade: 80% (com uma tolerância de mais ou menos 10%).

• Caixa de junção traseira: Grau de proteção IP68 com 3 diodos integrados de bypass.

• Seção transversal do cabo de saída: 4 mm² (Regulamentos da IEC) / 12 AWG (Regulamentos UL).

• Modelo de conector de origem: QC 4.10-35.

• Carga estática máxima suportada: Frente de 5400 pa / costas de 2400 pa.

• Comportamento antes do fogo: Certificação Tipo 29.

• Dimensões do painel: 2278 mm de comprimento 1134 mm de largura x 30 mm de espessura.

• Peso líquido da placa: 31,8 kg (Tolerância de mais ou menos 3%).

Perguntas freqüentes seção (FAQ)

1. Quais vantagens específicas faz um painel solar com tecnologia bifacial na frente de um convencional? Um painel convencional gera apenas energia através das células em sua face frontal exposta diretamente ao sol. Em vez disso, o JA Solar 560W Bifacial tem uma folha de vidro traseira transparente que permite que as células capturem a radiação que salta no solo ou nas superfícies adjacentes (efeito albedo). Dependendo do tipo de solo no qual está instalado (por exemplo, cascalho claro, tectos brancos ou superfícies reflexivas), este módulo pode fornecer até 20% ou 30% de energia cumulativa extra ao longo do ano.
2. Por que o desenho da mídia influencia positivamente os telhados propensos a sofrer sombras? Quando uma sombra parcial cobre uma seção de um painel de circuito único tradicional, toda a linha de células ou até mesmo o módulo total reduz sua produção drasticamente. Quando o painel foi dividido em duas metades independentes com 144 células divididas, se uma sombra afeta a metade inferior do módulo, a metade superior continuará a produzir energia em um totalmente independentemente de forma independente de sua capacidade individual, mitigando o impacto das árvores, chaminés ou nuvens.
3. O que significa que pertence à categoria N-Type e como ele beneficia a degradação a longo prazo? Células solares do tipo n (não-tipo) Eles são fabricados com silício dopado de fósforo em vez de boro. Isso os torna imune ao fenômeno da degradação induzida pela luz (pálpebras) que geralmente redes o poder do paineis tipo P convencional durante suas primeiras horas de exposição ao sol. Graças a esta pureza química, o painel JA Solar experimente um desgaste muito menor (apenas 0,45% ao ano), permitindo que garantam por contrato que mantenha uma excelente eficiência energética linear por 30 anos.
4. É algum tipo de estrutura especial necessária para a instalação deste módulo de vidro duplo? Por ser incorpora uma dupla camada de vidro de 2,0 mm para proteger os dois peneiros do silício e habilitar a função bifacial, o painel tem um peso estrutural de 31,8 kg e um comprimento de 2278 mm. É essencial usar suportes robustos de alumínio que estão firmemente fixados na superfície e que não projetam sombras diretas na parte de trás do módulo, permitindo um fluxo livre de ar e luz por reverso
5. Quais precauções elétricas devem ser tomadas ao agrupar estes paineis em longa série? Este módulo é projetado e certificado para suportar tensões de alto circuito de até 1500 V DC dentro da mesma string. Ao calcular o número máximo de paineis que você pode se conectar em série ao seu inversor, Você deve multiplicar o indivíduo individual (50,70 V) corrigido pelo coeficiente de temperatura de inverno da sua área. Isso garante que você não exceda o limiar de tensão de seus equipamentos de injeção ou regulação nos dias mais frios do ano.
