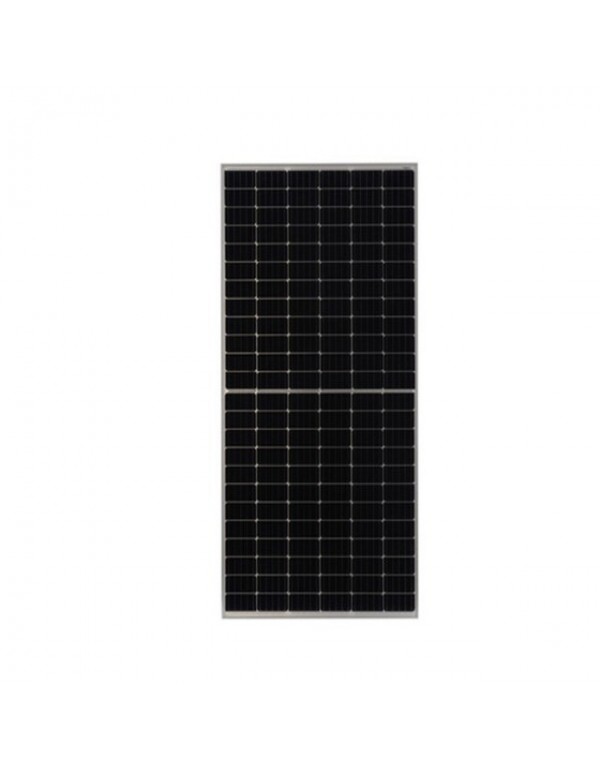

Pannello solare monocristallino bifacciale JA Solar Jam72D40-560 / GB di 560W | Marco Plata Doble Vidrio

JA Solar 560W Bifacciale N-tipo: tecnologia doppia vetro alta resistenza meccanica, 144 cellule medie e garanzia lineare 30 anni

L'implementazione di progetti fotovoltaici commerciali, industriali o residenziali che perseguono un uso ottimale degli scoperti dello spazio nel modulo JA Solar JAM72D40-560 / GB un esponente tecnologico di primo livello. Questo pannello unifica i vantaggi del drogaggio del tipo N con i vantaggi dei sistemi bifacciali a doppio vetro, garantendo la stabilità termica e la collezione di energia molto più alta di quelle dei piatti tradizionali.

Guadagno bifacciale dell'80% e della riduzione dell'effetto delle ombre di intestazione della cella

Il grande vantaggio differenziale di questo dispositivo JA Solar si trova nella sua doppia architettura in vetro di 2,0 mm su ogni faccia, che lo dà a 80% bifiaity. Grazie a questo ingegneria, il pannello assorbe la radiazione diretta sulla sua faccia anteriore e sfrutta l'effetto albedo (la luce riflessa dal suolo, dalla ghiaia o dalle superfici trasparenti) attraverso la sua faccia posteriore, sollevando sostanzialmente la produzione totale del sistema. Quando si interconnette questi moduli su superfici con alta riflettività di strutture per pannelli alluminio con inclinazione ottimizzata, è possibile massimizzare questo contributo di energia secondaria senza aumentare la superficie occupata.

La sua matrice è composta da 144 Busser in celle (configurazione 6x24). Dividendo la cella convenzionale in due metà simmetriche, la forza corrente che circola attraverso ciascun circuito è ridotta della metà. Ciò diminuisce le perdite ohmiche interne a causa dell'effetto Joule e ammorbidisce la temperatura di lavoro generale della scatola di collegamento. Di conseguenza, il panel sperimenta un rischio minimo di sviluppare punti caldi (hot spot-) e offre una maggiore tolleranza all'ombreggiamento parziale. Per coordinare questo flusso di energia nelle installazioni domestiche isolate, è normale per canalizzare la potenza combinata utilizzando inverters ibrido dell'ultima generazione tecnologica.

Immunità contro ambienti corrosivi, degrado ridotto e robustezza del Tier-1

Il doping del tipo N dei suoi wafer di silicio conferisce al pannello un'immunità naturale contro gli effetti del degrado indotto dalla luce (coperchio) che subiscono pannelli convenzionali. Questo si traduce in un degrado annuale contenuto in un solo a 0,45% durante la tua vita utile, che consente al produttore di certificare una garanzia di generazione di energia lineare per 30 anni e 12 anni di copertura sul prodotto fisico. Il suo robusto telaio in alluminio con finitura argento supporta carichi meccanici estremi fino a 5400 pa sul viso anteriore (neve o vento) e 2400 PA sul retro.

La scatola di connessione ha il massimo grado di tenuta Ip68 e casa 3 diodi di bypass per proteggere la serie di cellule. Inoltre, i suoi componenti esterni sono certificati per resistere alle atmosfere più ostili e aggressive, compresi gli ambienti salata costiera, le aree agricole con presenza di ammoniaca, grandi tempeste di attrito e climi con estrema umidità. Se il tuo obiettivo tecnico non è l'accumulo, ma l'iniezione diretta per minimizzare il consumo diurno della rete generale, questo pannello è sincronizzato con un accoppiamento assoluto di precisione alla gamma residenziale del nostro inverters di networking monofase e trifase.

Caratteristiche tecniche

Parametri elettrici in condizioni STC (Irradiance 1000W / m², Temp. Cellulare 25 ° C, AM1.5G):

• Modello del produttore: JAM72D40-560 / GB.

• Potenza massima nominale (Pmax): 560 w.

• Tensione di circuito aperto (VOC): 50.70 V.

• Tensione massima di potenza (VMP): 42,40 V.

• Corrente di cortocircuito (ISC): 14.09 A.

• Corrente massima di potenza (Imp): 13.21 A.

• Efficienza del modulo nominale: 21,7%.

• Tolleranza di potenza in uscita: Da 0 a +5 W (garanzia di potenza positiva).

Coefficienti termici e limiti operativi:

• Coefficiente di temperatura Pmax: -0,350% / ° C.

• Coefficiente di temperatura VOC: -0,275% / ° C.

• Coefficiente di temperatura ISC: + 0,045% / ° C.

• Temperatura di funzionamento nominale (NOCT): 45 ° C (tolleranza di più o meno 2 ° C).

• Gamma di temperature di lavoro supportati: -40 ° C A + 85 ° C.

• Tensione massima del sistema di stringhe: 1500 V DC.

• Capacità massima del tessuto in serie: 30 A.

Specifiche meccaniche e costruttive:

• Tipo di cella solare: Silicio monocristallino N-tipo Perc.

• Distribuzione delle cellule: 144 pezzi (6 x 24) in design a cellule medie.

• Configurazione di vetro: Doppio vetro (vetro anteriore da 2,0 mm / vetro posteriore da 2,0 mm).

• Grado di bifiliabilità: 80% (con una tolleranza di più o meno del 10%).

• Scatola di giunzione posteriore: Grado di protezione IP68 con 3 diodi di bypass integrati.

• Sezione trasversale del cavo di uscita: 4 mm² (norma IEC) / 12 AWG (regolamenti UL).

• Modello di connettore sorgente: QC 4.10-35.

• Il carico statico massimo supportato: Parte anteriore di 5400 PA / indietro di 2400 PA.

• Comportamento prima del fuoco: Certificazione di tipo 29 UL.

• Dimensioni del pannello: 2278 mm Lungo 1134 mm largo x 30 mm di spessore.

• Peso netto del piatto: 31,8 kg (Tolleranza di più o meno 3%).

Sezione Domande frequenti (FAQ)

1. Quali vantaggi specifici fa un pannello solare con tecnologia bifacciale davanti a uno convenzionale? Un pannello convenzionale genera solo energia attraverso le celle sulla faccia anteriore esposta direttamente al sole. Invece, il JA Solar Bifacial 560W ha un foglio di vetro posteriore trasparente che consente alle cellule di catturare la radiazione che rimbalza sul terreno o sulle superfici adiacenti (effetto albedo). A seconda del tipo di terreno su cui è installato (ad esempio, ghiaia chiara, soffitti bianchi o superfici riflettenti), questo modulo può fornire fino al 20% o 30% di energia cumulativa in più per tutto l'anno.
2. Perché il design dei media influenza positivamente i tetti incline a soffrire le ombre? Quando un'ombra parziale copre una sezione di un tradizionale pannello di circuito singolo, l'intera fila di celle o anche il modulo completo riduce la sua produzione drasticamente. Quando il pannello è stato diviso in due metà indipendenti con 144 cellule divise, se un'ombra influisce sulla metà inferiore del modulo, la metà superiore continuerà a produrre energia in un totale indipendente indipendentemente dalla sua capacità individuale, mitigando l'impatto degli alberi, dei camini o nuvole.
3. Cosa significa che appartiene alla categoria di tipo N e come beneficia il degrado a lungo termine? Celle solari di tipo N (no-tipo) Sono realizzati con silicio drogato fosforo invece di boro. Ciò li rende immune al fenomeno del degrado indotto dalla luce (coperchio) che di solito rideggia la potenza dei pannelli di tipo P convenzionali durante le loro prime ore di esposizione al sole. Grazie a questa purezza chimica, il pannello JA Solar prova un usura molto più bassa (solo lo 0,45% all'anno), consentendo di garantire per contratto che manterrà un'eccellente efficienza energetica lineare per 30 anni.
4. È richiesto un tipo di struttura speciale per l'installazione di questo doppio modulo di vetro? Poiché incorpora un doppio strato di vetro da 2,0 mm per proteggere entrambi i setacci dal silicio e abilitare la funzione bifacciale, il pannello ha un peso strutturale di 31,8 kg e una lunghezza di 2278 mm. È essenziale utilizzare solidi supporti in alluminio fissati saldamente alla superficie e che non proiettano ombre dirette sul retro del modulo, consentendo un flusso di aria e luce libera da retromarcia
5. Quali precauzioni elettriche dovrebbero essere prese quando si raggruppano questi pannelli in serie Long? Questo modulo è progettato e certificato per supportare tensioni ad alto circuito fino a 1500 V DC all'interno della stessa stringa. Quando si calcola il numero massimo di pannelli è possibile connettersi in serie al tuo inverter, È necessario moltiplicare il singolo VOC (50.70 V) corretto dal coefficiente di temperatura invernale della tua zona. Ciò garantisce di non superare la soglia di tensione delle apparecchiature di iniezione o di regolazione nei giorni più freddi dell'anno.
