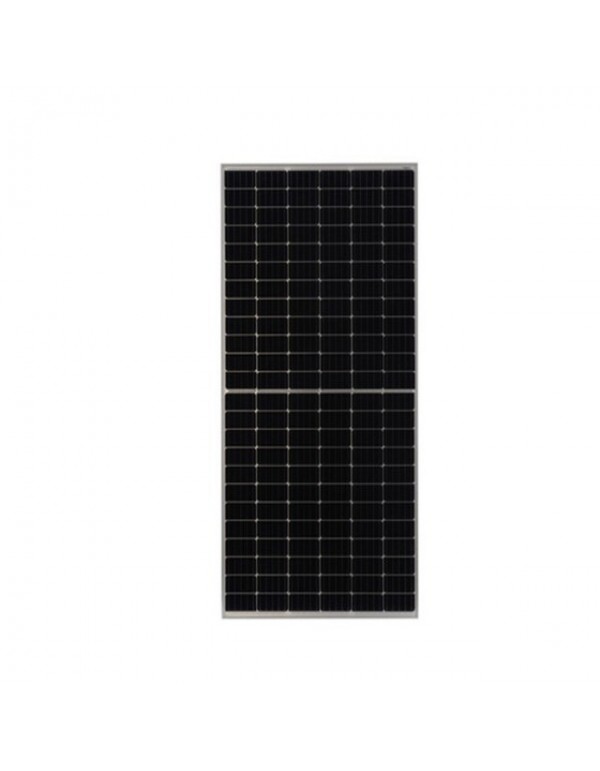

Panneau solaire monocristallin à monocristie bifacial JA Solar JAM66D42-570 / MB 570W

JA Solar 570W N-Type Bifacial: Génération maximale Verre double, Immunité de couvercle et fiabilité certifiée de niveau 1

Le déploiement d'infrastructures photovoltaïques efficaces nécessite des composants avec un ingénierie capable de serrer chaque mètre carré disponible. Le panneau solaire JA Solar JAM66D42 / MB - 570m répondre à ce besoin en combinant des plaquettes monocristallines de type N à haute pureté et une architecture de bifactivité en verre double, garantissant une stabilité productive, un coefficient de température optimisé et une rétention de puissance beaucoup plus élevée que celle de la norme du marché des panneaux.

Gain bifficiel actif et conception antanase cellulaire cardiaque

La grande vertu de ce module JA Solar se trouve dans sa construction hermétique avec une double couche de verre de 2,0 mm, ce qui permet à un 80% de bifialité. Cette technologie ne se limite pas à la capture de rayonnement direct sur sa face avant, mais absorbe la lumière diffuse et la réflexion du sol (effet albédo) à l'arrière. Lors du montage de ces plaques sur des surfaces de réflectivité élevées en utilisant structures pour les panneaux l'aluminium avec inclinaison calculée, la production d'énergie mondiale augmente sensiblement sans qu'il soit nécessaire d'élargir l'espace physique de la couverture.

Son circuit interne est composé de 144 cellules moyennes (6x24) interconnecté par plusieurs barres de barres (MBB). Étant les cellules de moitié, le courant électrique qui circule par eux est divisé symétriquement, ce qui réduit les pertes par résistance interne et réduit la température de fonctionnement du module. Cela diminue considérablement la possibilité de points chauds (hot spot) Et assurez-vous que le panneau fonctionne de manière optimale avant des nuances partielles. Pour gérer efficacement cette grande injection de courant continu, le système peut être couplé directement avec onduleurs hybride de la dernière génération orientée vers des réseaux isolés ou avec une accumulation.

Résistance aux atmosphères agressives et à une dégradation annuelle minimisée

Grâce à l'utilisation d'un silicium avancé de type N, ce panneau solaire présente une immunité plus élevée contre le phénomène de dégradation induite par la lumière par rapport aux technologies traditionnelles de type P. Cela garantit une perte de performance annuelle hautement contenue de seulement la 0,45% tout au long de sa vie utile. En tant qu'utilisateur de sa robustesse, le fabricant accorde une garantie de produit de 12 ans et une garantie de génération linéaire de 30 ans.

Son cadre en argent de 30 mm fournit une rigidité structurelle exceptionnelle, certifiée pour supporter une charge statique frontale maximale de 5400 PA et une charge ultérieure de 2400 Pa. De plus, sa boîte de raccordement avec degré de protection Ip68 il a 3 diodes de dérivation pour protéger la série de cellules contre la surintensité. Tous ses matériaux extérieurs sont testés pour résister à des atmosphères corrosives complexes, telles que des environnements salines dans les zones côtières, des environnements agricoles avec ammoniac, abrasion au sable et variations de température et d'humidité extrêmes. Si votre objectif est une auto-consommation directe sans stockage, ce modèle offre une synchronisation parfaite lors de la connexion aux lignes de haute tension gérées par onduleurs réseaux triphasée ou monophasée.

Caractéristiques techniques:

• Modèle du fabricant: JAM66D42 / MB - 570m.

• Puissance maximale nominale (Pmax): 570 W.

• Voltage de circuit ouvert (COV): 51,00 V.

• Tension de puissance maximale (VMP): 42.70 V.

• Courant de court-circuit (ISC): 14.23 A.

• Courant de puissance maximum (IMP): 13.35 A.

• Efficacité globale du module: 22,1%.

• Tolérance de sortie: 0 A + 5W (garantie de puissance positive).

• Technologie des cellules: Type N monocristallin avec une configuration PERC BIFACIALE.

• Nombre de cellules: 144 (6 x 24) dans un arrangement cellulaire divisé.

• Degré de bifialité: 80% (Tolérance de ± 10%).

• Coefficient de température Pmax: -0,350% / ° c.

• Coefficient de température COV: -0,275% / ° c.

• Tension maximale du système: 1500 V CC.

• Fusible de série maximale: 30 R.

• Protection des boîtes de construction: IP68 avec 3 diodes de dérivation.

• Connecteurs source: QC 4.10-35 (compatible avec 1500V MC4).

• Structure du verre: Verre double trempé (avant / 2,0 mm / 2,0 mm arrière).

• Charge statique certifiée: Avant 5400 Pa / arrière 2400 Pa.

• Comportement ignifuge: Certification UL type 29.

• Dimensions physiques: 2278 mm x 1134 mm x 30 mm.

• Poids structurel net: 31,8 kg (± 3%).

Section des questions fréquemment posées (FAQ)

1. Quels avantages réels la technologie bifaciale de type N offre-t-elle ce panneau JA Solar? Contrairement aux panneaux conventionnels qui ne produisent que de l'énergie sur leur face avant, ce module de bifacial profite de la lumière réfléchie sur les surfaces du sol ou de l'arrière (albédo) grâce à sa conception encapsulée à double verre. Étant fabriqué avec de type Silicon N, il élimine presque complètement la dégradation (couvercle) induite par la lumière dès le premier jour, atteignant une efficacité de 22,1% et garantissant une plus grande production de kilowatth-heure à long terme.
2. Comment la demi-technologie de la cellule aide-t-elle à atténuer les pertes partielles des ombres? Le panneau est divisé en interne en deux sections indépendantes de 72 cellules chacune. Si une ombre partielle causée par une cheminée, un arbre ou une saleté couvre la moitié inférieure du panneau, la moitié supérieure continuera de générer de l'énergie isolée à 100% de sa capacité. Cela empêche la production de la série de panneaux entière de tomber complètement, d'améliorer la performance annuelle de l'auto-consommation photovoltaïque.
3. Pourquoi est-il important qu'il soit conçu pour résister à une tension de circuit ouvert jusqu'à 1500V? Prendre en charge une tension de système jusqu'à 1500 V CC permet des lignes ou des chaînes de panneaux solaires plus longs connectés au même onduleur sans dépasser les limites de sécurité. Cela réduit la quantité de boîtes de regroupement, simplifie le câblage continu en courant continu et minimise les pertes dues aux chutes de tension dans des installations commerciales et industrielles à grande échelle.
4. Quelle résistance de ce panneau propose-t-elle des climats défavorables et des charges de vent lourdes ou de neige? Ce module photovoltaïque possède un châssis d'aluminium renforcé de 30 mm et double verre trempé de 2,0 mm qui lui confère une résistance structurelle exceptionnelle. Il est certifié nécessaire pour résister à une pression statique frontale de 5400 Pa (équivalente à des couches fortes de neige ou de vent) et une aspiration arrière de 2400 Pa. En outre, il a un test de résistance contre la corrosion par l'ammoniac, le brouillard salé et l'abrasion par des tempêtes de sable.
5. Quelles précautions techniques doivent être prises lors du choix de la onduleur pour ces panneaux 570W? Il est essentiel de passer en revue que le courant d'alimentation maximal (IMP de 13 35a) et le courant de court-circuit (ISC 14, 23A) du panneau se situent dans les plages d'entrée soutenues par le suiveur MPPT de votre onduleur. Si le bénéfice de bifacial arrière est utilisé, le courant réel peut être légèrement augmenté, il est donc conseillé de laisser une marge de sécurité thermique ou de valider la compatibilité des entrées en consultant les spécifications de notre onduleurs réseaux.
