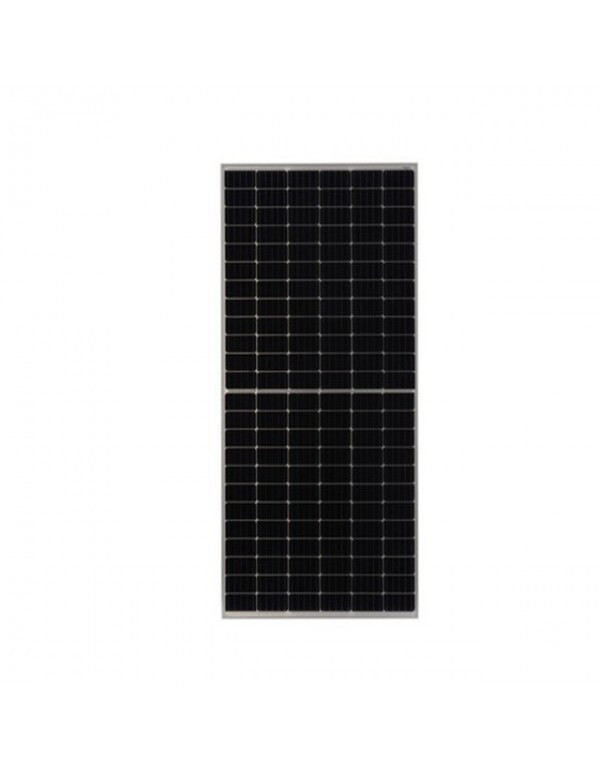

BIFASIAL MONOCRYSTALLINE Solarpanel JA Solar 560W JAM72D40-560 / GB | Marco Plata doppelte Vidrio

JA Solar 560W BILFACIAL N-Typ: Doppelglas-Technologie Hohe mechanische Widerstand, 144 Durchschnittszellen und lineare Garantie 30 Jahre

Die Umsetzung von kommerziellen, industriellen oder privaten Photovoltaik-Projekten, die eine optimale Nutzung des Raums in dem Modul verfolgen JA Solar Jam72D40-560 / GB ein technologischer Exponent der ersten Ebene. Dieses Panel vereinfacht die Vorteile von N-Typ-Doping mit den Vorteilen von Doppelglas-Bifacial-Systemen, um die thermische Stabilität und die Energieerhebung zu gewährleisten, die viel höher als die der traditionellen Platten sind.

Bilzarischer Gewinn von 80% und Verringerung der Wirkung der Schatten durch Überschriftzelle

Der große differenzierende Vorteil dieses Geräts JA Solar liegt in seiner Doppelglasarchitektur von 2,0 mm auf jedem Gesicht, was ihm einen gibt 80% Bisibialität. Dank dieses Engineering absorbiert das Panel direkte Strahlung an der Vorderseite und nutzt den Albedo-Effekt (licht, das durch den Boden, Kies, Kies oder klare Oberflächen reflektiert) durch seine hintere Fläche, die im Wesentlichen die Gesamtproduktion des Systems erhöht. Beim Verschließen dieser Module auf Oberflächen mit hoher Reflektivität von strukturen für Panels aluminium mit optimierter Neigung ist es möglich, diesen sekundären Energiebeitrag zu maximieren, ohne die besetzte Oberfläche zu erhöhen.

Seine Matrix besteht aus 144 Zellenhalter (6x24-Konfiguration). Durch Teilen der herkömmlichen Zelle in zwei symmetrische Hälften wird die Stromfestigkeit, die durch jede Schaltung zirkuliert, um die Hälfte reduziert. Dies verringert die internen ohmschen Verluste aufgrund von Joule-Effekt und ergibt die allgemeine Arbeitstemperatur der Anschlussbox. Infolgedessen erfährt das Panel ein minimales Risiko, heiße Flecken zu entwickeln (hot-Spot) und bietet eine größere Toleranz gegenüber der Teilschattierung. Um diesen Energiefluss in isolierten inländischen Installationen zu koordinieren, ist es üblich, die kombinierte Leistung mit wechselrichter hybrid der neuesten technologischen Generation.

Immunität gegen ätzende Umgebungen, reduzierte Abbau und Tier-1-Robustheit

Das N-Typ-Dotieren seiner Siliziumwafer gibt der Platte eine natürliche Immunität gegen die Auswirkungen von lichtinduzierter Abbau (Deckel), die herkömmliche Paneele erleiden. Dies bedeutet in einen jährlichen Abbau, der in nur einem enthalten ist 0,45% während Ihrer Nutzungsdauer, wodurch der Hersteller eine lineare Stromerzeugungsgarantie für 30 Jahre und 12 Jahre Abdeckung des physischen Produkts bescheinigen kann. Sein robustes Aluminium-Chassis mit silbernem Finish unterstützt extreme mechanische Belastungen von bis zu 5400 Pa an der Vorderseite (Schnee oder Wind) und 2400 Pa auf der Rückseite.

Die Anschlussbox hat den maximalen Abdichtungsgrad Ip68 und Haus 3 Bypass-Dioden zum Schutz der Zellenserie. Darüber hinaus sind ihre Außenkomponenten zertifiziert, um den feindseligsten und aggressiven Atmosphären standzuhalten, darunter auch in der Küsten gesalzene Umgebungen, landwirtschaftliche Gebiete mit Ammoniakpräsenz, große Reibungsstürme und Klimazonen mit extremer Feuchtigkeit. Wenn Ihr technisches Ziel nicht die Akkumulation ist, jedoch die direkte Injektion, um den Tagsverbrauch des allgemeinen Netzwerks zu minimieren, wird dieses Panel mit absoluter Präzisionskupplung an den Wohnbereich unserer Synchronisiert wechselrichter vernetzung einphasig und dreiphasig.

Technische Merkmale

Elektrische Parameter in STC-Bedingungen (Bestrahlung 1000W / m², Temp. Zelle 25 ° C, AM1.5g):

• Herstellermodell: Jam72D40-560 / GB.

• Nominale Maximalleistung (PMAX): 560 W.

• Öffnen-Schaltungsspannung (VOC): 50,70 V.

• Maximale Leistungsspannung (VMP): 42,40 V.

• Kurzschlussstrom (ISC): 14.09 A.

• Maximaler Leistungsstrom (Imp): 13.21 A.

• Nominalmodul Effizienz: 21,7%.

• Ausgangsleistungstoleranz: 0 bis +5 W (positive Energiegarantie).

Wärmekoeffizienten und Betriebsgrenzen:

• PMAX Temperaturkoeffizient: -0,350% / ° C.

• VOC-Temperaturkoeffizient: -0,275% / ° C.

• ISC-Temperaturkoeffizient: + 0,045% / ° C.

• Nennbetriebstemperatur (NOCT): 45 ° C (Toleranz von mehr oder weniger 2 ° C).

• Bereich der Arbeitstemperatur unterstützt: -40 ° C A + 85 ° C.

• Maximale Spannung des Saitensystems: 1500 v DC.

• Maximum fabric capacity in series: 30 A.

Mechanische und konstruktive Spezifikationen:

• Solarzellenart: Monokristalliner Silizium N-Typ PERC.

• Zellverteilung: 144 Stück (6 x 24) in mittlerer Zelldesign.

• Glaskonfiguration: Doppelglas (2,0 mm Frontglas / 2,0 mm Hinterglas).

• Grad der Bippe: 80% (mit einer Toleranz von mehr oder weniger 10%).

• Hinterer Anschlusskasten: Schutzgrad IP68 mit 3 integrierten Bypass-Dioden.

• Querschnitt des Ausgangskabels: 4 mm² (IEC-Vorschriften) / 12 AWG (UL-Bestimmungen).

• Source Connector-Modell: QC 4.10-35.

• Maximale statische Belastung unterstützt: Vorderseite von 5400 PA / Rücken von 2400 Pa.

• Verhalten vor dem Feuer: UL-Typ 29-Zertifizierung.

• Abmessungen des Panels: 2278 mm lang 1134 mm breit x 30 mm dick.

• Nettogewicht der Platte: 31,8 kg (Toleranz von mehr oder weniger 3%).

Häufig gestellter Fragenbereich (FAQ)

1. Welche spezifischen Vorteile tut ein Solarpanel mit Bifacial-Technologie vor einem herkömmlichen? Eine herkömmliche Platte erzeugt nur Energie durch die Zellen auf Ihrer Vorderseite, die direkt der Sonne freigelegt ist. Stattdessen das JA Solar 560W BILFACIAL hat eine transparente hintere Glasfolie, mit der die Zellen die Strahlung erfassen, die auf dem Boden oder auf den angrenzenden Oberflächen (Albedoeffekt) aufgenommen wird. Je nach Art des Bodens, auf dem es installiert ist (z. B. klare Kies, weiße Decken oder reflektierende Oberflächen), kann dieses Modul das ganze Jahr über bis zu 20% oder 30% liefern.
2. Warum beeinflusst das Medienentwurf die Dächer, die anfällig sind, um Schatten zu erleiden? Wenn ein Teilschatten einen Abschnitt eines herkömmlichen Einzelkreislaufs abdeckt, verringert die gesamte Zellreihe oder sogar das gesamte Modul seine Produktion drastisch. Wenn das Panel in zwei unabhängige Hälften mit 144 geteilten Zellen unterteilt wurde, wenn ein Schatten die untere Hälfte des Moduls beeinflusst, wird die obere Hälfte die obere Hälfte in einer völlig unabhängig voneinander unabhängig von seiner individuellen Kapazität in einem völlig unabhängig voneinander erzeugt, wobei die Auswirkungen von Bäumen, Schornsteinen oder Wolken gereist ist.
3. Was bedeutet das, dass es zur Kategorie n-Typ gehört und wie es den langfristigen Abbau profitiert? Solarzellen des Typs N (no-Typ) Sie werden mit phosphor dotiertem Silizium anstelle von Bor hergestellt. Dies macht sie immun gegen das Phänomen des lichtinduzierten Abbaus (Deckel), der die Kraft herkömmlicher p-Panels in der Regel während ihrer ersten Stunden der Sonneneinstrahlung neu rottet. Dank dieser chemischen Reinheit, dem Panel JA Solar erleben Sie einen sehr niedrigeren Verschleiß (nur 0,45% pro Jahr), sodass Sie den Vertrag garantieren können, der 30 Jahre lang eine hervorragende lineare Energieeffizienz aufrechterhalten wird.
4. Ist eine Art spezieller Struktur, die für die Installation dieses Doppelglasmoduls erforderlich ist? Da es eine doppelte Schicht von 2,0 mm Glas einschließt, um beide Siebe aus dem Silizium aus dem Silizium zu schützen, und die Bildefunktion ermöglichen, hat das Panel ein Strukturgewicht von 31,8 kg und einer Länge von 2278 mm. Es ist wesentlich, robuste Aluminium-Träger zu verwenden, die fest an der Oberfläche festgelegt sind und nicht direkte Schatten auf der Rückseite des Moduls projizieren, wodurch ein freier Luft- und Lichtstrom umgekehrt ist
5. Welche elektrischen Vorsichtsmaßnahmen sollten beim Gruppieren dieser Panels in long-Serie ergriffen werden? Dieses Modul ist so gestaltet und zertifiziert, um Hochkreislaufspannungen bis zu 1500 V DC innerhalb derselben Zeichenfolge zu unterstützen. Bei der Berechnung der maximalen Anzahl von Panels können Sie in Serie an Ihre Verbindung herstellen solar-Wechselrichter, Müssen Sie das einzelne VOC (50,70 V) multiplizieren, das vom Wintertemperaturkoeffizienten Ihrer Region korrigiert wird. Dadurch wird sichergestellt, dass Sie die Spannungsschwelle Ihrer Injektion oder Regulierungsausrüstung auf kältesten Tagen des Jahres nicht überschreiten.
