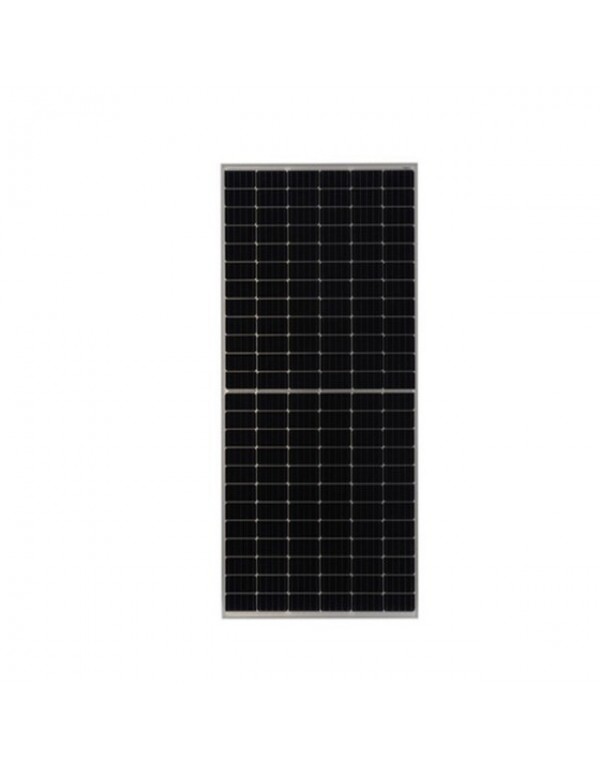

Panel Solar Monocristalino Bifacial JA Solar 560W JAM72D40-560/GB | Marco Plata Doble Vidrio

JA Solar 560W Bifacial n-type: Tecnología Doble Vidrio de Alta Resistencia Mecánica, 144 Medias Células y Garantía Lineal de 30 Años

La implementación de proyectos fotovoltaicos comerciales, industriales o residenciales que persigan un óptimo aprovechamiento del espacio encuentra en el módulo JA Solar JAM72D40-560/GB un exponente tecnológico de primer nivel. Este panel unifica las ventajas del dopaje n-type con las bondades de los sistemas bifaciales de doble vidrio, asegurando una estabilidad térmica y una captación energética muy superiores a las de las placas tradicionales.

Ganancia Bifacial del 80% y Reducción del Efecto de las Sombras mediante Célula Partida

La gran ventaja diferencial de este dispositivo de JA Solar radica en su arquitectura de doble vidrio de 2,0 mm en cada cara, la cual le otorga una bifacialidad del 80%. Gracias a esta ingeniería, el panel absorbe la radiación directa por su cara frontal y aprovecha el efecto albedo (la luz reflejada por el suelo, grava o superficies claras) a través de su cara posterior, elevando de forma sustancial la producción total del sistema. Al interconectar estos módulos sobre superficies con alta reflectividad mediante estructuras para paneles de aluminio con inclinación optimizada, se consigue maximizar este aporte energético secundario sin incrementar la superficie ocupada.

Su matriz está compuesta por 144 células partidas (configuración 6x24). Al dividir la célula convencional en dos mitades simétricas, la intensidad de corriente que circula por cada circuito se reduce a la mitad. Esto disminuye las pérdidas óhmicas internas por efecto Joule y suaviza la temperatura de trabajo general de la caja de conexiones. Como resultado, el panel experimenta un riesgo mínimo de desarrollar puntos calientes (hot-spots) y ofrece una mayor tolerancia a los sombreados parciales. Para coordinar este caudal energético en instalaciones domésticas aisladas, es habitual canalizar la potencia combinada utilizando inversores híbridos de última generación tecnológica.

Inmunidad contra Ambientes Corrosivos, Degradación Reducida y Robustez Tier-1

El dopaje n-type de sus obleas de silicio confiere al panel una inmunidad natural contra los efectos de degradación inducida por luz (LID) que sufren los paneles convencionales. Esto se traduce en una degradación anual contenida en apenas un 0,45% durante su vida útil, lo que permite al fabricante certificar una garantía de generación de potencia lineal durante 30 años y 12 años de cobertura sobre el producto físico. Su robusto chasis de aluminio con acabado en plata soporta cargas mecánicas extremas de hasta 5400 Pa en su cara frontal (nieve o viento) y 2400 Pa en la trasera.

La caja de conexiones cuenta con el grado máximo de estanqueidad IP68 y aloja 3 diodos de bypass para proteger las series de células. Además, sus componentes exteriores están certificados para resistir las atmósferas más hostiles y agresivas, incluyendo ambientes salinos costeros, zonas agrícolas con presencia de amoníaco, tormentas de arena de gran fricción y climas con humedades extremas. Si tu objetivo técnico no es la acumulación sino la inyección directa para reducir al mínimo los consumos diurnos de la red general, este panel se sincroniza con absoluta precisión acoplándose a la gama residencial de nuestros inversores conexión a red monofásicos y trifásicos.

Características Técnicas

Parámetros Eléctricos en Condiciones STC (Irradiancia 1000W/m², Temp. Célula 25°C, AM1.5G):

• Modelo del Fabricante: JAM72D40-560/GB.

• Potencia Máxima Nominal (Pmax): 560 W.

• Voltaje de Circuito Abierto (Voc): 50,70 V.

• Voltaje de Potencia Máxima (Vmp): 42,40 V.

• Corriente de Cortocircuito (Isc): 14,09 A.

• Corriente de Potencia Máxima (Imp): 13,21 A.

• Eficiencia Nominal del Módulo: 21,7%.

• Tolerancia de Potencia de Salida: 0 a +5 W (Garantía de potencia positiva).

Coeficientes Térmicos y Límites Operativos:

• Coeficiente de Temperatura de Pmax: -0,350% / °C.

• Coeficiente de Temperatura de Voc: -0,275% / °C.

• Coeficiente de Temperatura de Isc: +0,045% / °C.

• Temperatura de Operación Nominal (NOCT): 45°C (tolerancia de más o menos 2°C).

• Rango de Temperatura de Trabajo Soportado: -40°C a +85°C.

• Voltaje Máximo del Sistema de Strings: 1500 V CC.

• Capacidad Máxima del Fusible en Serie: 30 A.

Especificaciones Mecánicas y Constructivas:

• Tipo de Célula Solar: Silicio Monocristalino n-type PERC.

• Distribución de Células: 144 piezas (6 x 24) en diseño de media célula.

• Configuración del Vidrio: Doble vidrio (Vidrio frontal de 2,0 mm / Vidrio trasero de 2,0 mm).

• Grado de Bifacialidad: 80% (con una tolerancia de más o menos 10%).

• Caja de Conexiones Trasera: Grado de protección IP68 con 3 diodos de bypass integrados.

• Sección Transversal del Cable de Salida: 4 mm² (Normativa IEC) / 12 AWG (Normativa UL).

• Modelo de Conectores de Origen: QC 4.10-35.

• Carga Estática Máxima Soportada: Frontal de 5400 Pa / Posterior de 2400 Pa.

• Comportamiento ante el Fuego: Certificación UL tipo 29.

• Dimensiones del Panel: 2278 mm de largo x 1134 mm de ancho x 30 mm de grosor.

• Peso Neto de la Placa: 31,8 kg (tolerancia de más o menos 3%).

Sección de Preguntas Frecuentes (FAQ)

1. ¿Qué ventajas concretas ofrece un panel solar con tecnología bifacial frente a uno convencional? Un panel convencional solo genera energía a través de las células de su cara frontal expuestas directamente al sol. En cambio, el JA Solar 560W Bifacial cuenta con una lámina de vidrio trasero transparente que permite a las células captar la radiación que rebota en el suelo o en las superficies colindantes (efecto albedo). Dependiendo del tipo de suelo sobre el que se instale (por ejemplo, grava clara, techos blancos o superficies reflectantes), este módulo puede aportar hasta un 20% o 30% de energía extra acumulada a lo largo del año.
2. ¿Por qué influye positivamente el diseño de media célula en los tejados propensos a sufrir sombras? Cuando una sombra parcial cubre una sección de un panel tradicional de circuito único, toda la hilera de células o incluso el módulo completo reduce su producción drásticamente. Al estar el panel dividido en dos mitades independientes con 144 células partidas, si una sombra afecta a la mitad inferior del módulo, la mitad superior continuará produciendo energía de forma totalmente independiente al 100% de su capacidad individual, mitigando el impacto de árboles, chimeneas o nubes.
3. ¿Qué significa que pertenezca a la categoría n-type y cómo beneficia a la degradación a largo plazo? Las células solares de tipo n (n-type) están fabricadas con silicio dopado con fósforo en lugar de boro. Esto las vuelve inmunes al fenómeno de degradación inducida por luz (LID) que suele mermar la potencia de los paneles convencionales p-type durante sus primeras horas de exposición solar. Gracias a esta pureza química, el panel JA Solar experimenta un desgaste muy inferior (apenas un 0,45% anual), lo que le permite garantizar por contrato que mantendrá un rendimiento energético lineal excelente durante 30 años.
4. ¿Se requiere algún tipo de estructura especial para la instalación de este módulo de doble vidrio? Debido a que incorpora una doble capa de vidrio de 2,0 mm para proteger ambas caras del silicio y habilitar la función bifacial, el panel posee un peso estructural de 31,8 kg y una longitud de 2278 mm. Es fundamental utilizar soportes de aluminio robustos que se fijen firmemente a la superficie y que no proyecten sombras directas sobre la parte trasera del módulo, permitiendo un flujo libre de aire y luz por el reverso.
5. ¿Qué precauciones eléctricas se deben tomar al agrupar estos paneles en series largas? Este módulo está diseñado y certificado para soportar voltajes elevados en circuito abierto de hasta 1500 V CC dentro de un mismo string. Al calcular el número máximo de paneles que puedes conectar en serie a tu inversor, debes multiplicar el Voc individual (50,70 V) corregido por el coeficiente de temperatura invernal de tu zona. Esto te asegura no sobrepasar el umbral de tensión de tu equipo de inyección o regulación en los días más fríos del año.
