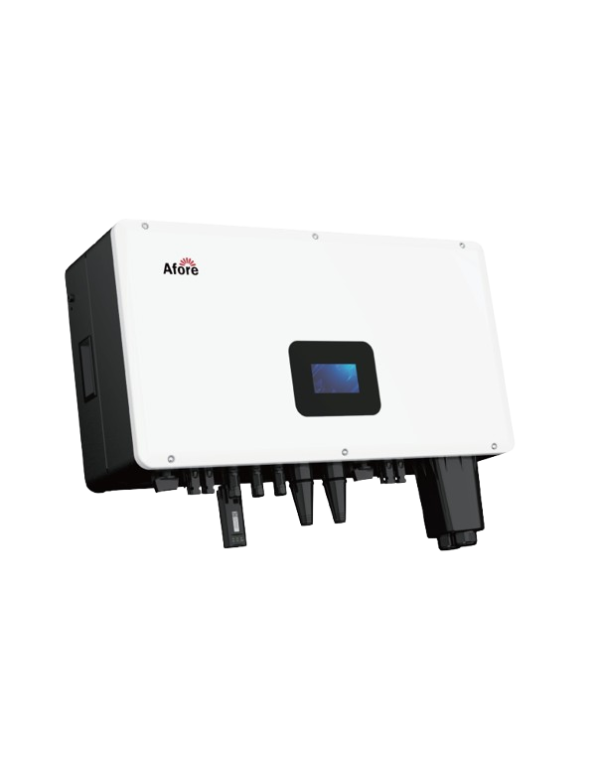

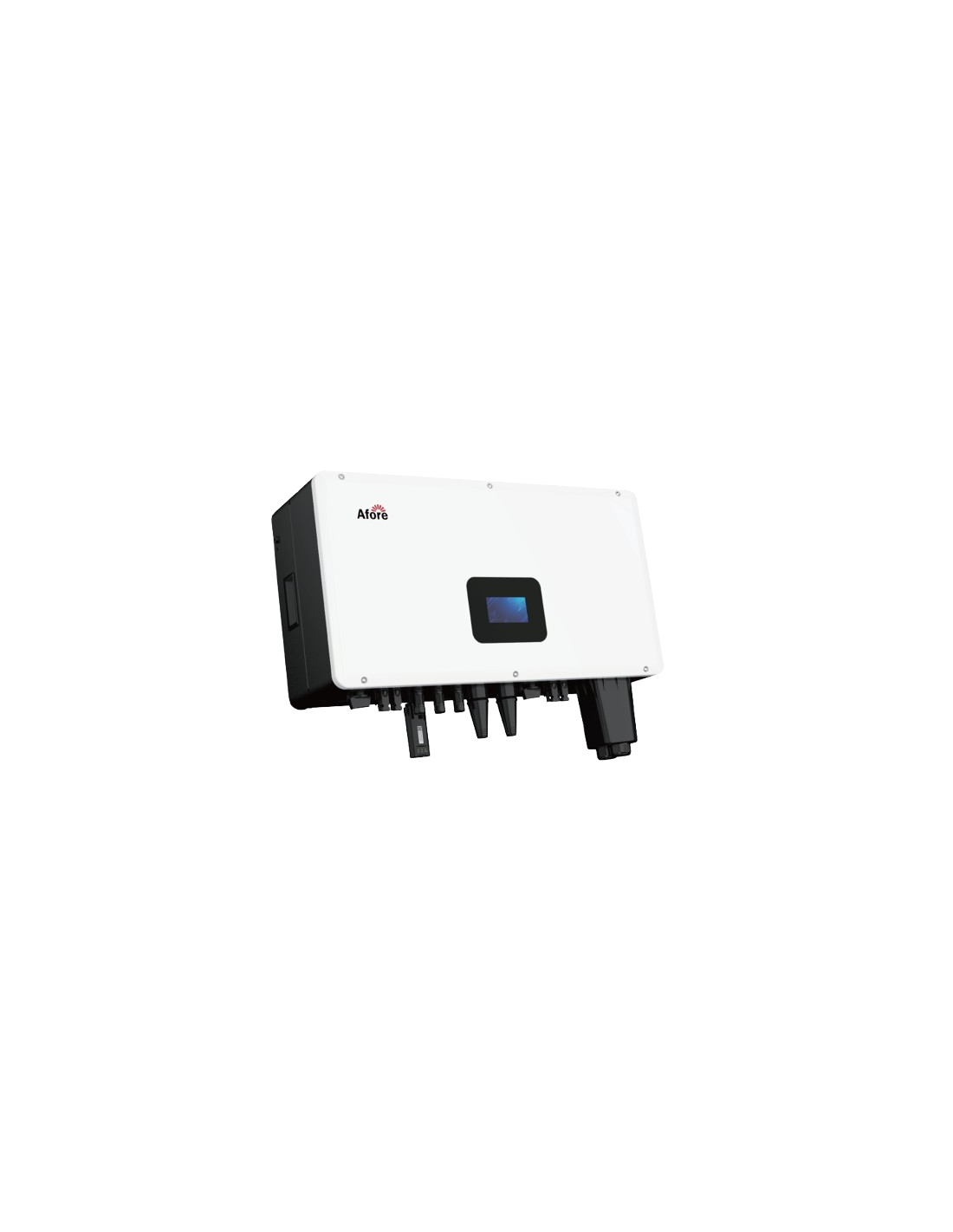

Onduleurs Hybrides Fore af10k-slp 10kw

Avantages onduleurs Hybrides Fore af10k-slp

Les Af10k-SLP Il appartient à la série de basse tension de For'ore, conçue pour optimiser la gestion de l'énergie des installations résidentielles combinant la production photovoltaïque avec un stockage de batterie au lithium. Devant un onduleur réseaux Conventionnel, cet équipement vous permet de gérer intelligemment quand charger la batterie, quand de vous consommer et de porter une alimentation au réseau, d'appliquer des stratégies. Rasage maximal Réduire les pics de puissance embauchés et optimiser les économies sur la facture d'électricité.

Continuité de l'offre avec fonction UPS

Un des grands avantages de AF10K-SLP devant les autres onduleurs hybride du marché est votre une fonction UPS avec du temps de commutation inférieur à 10ms, pratiquement imperceptible, qui garantit l'approvisionnement continu des charges critiques de la maison avant une coupe de réseau. De plus, en mode backup L'équipe admet un Surcharge maximale jusqu'à 150%, permettant de commencer sans problèmes d'appareils avec des pics de démarrage élevés, tels que des pompes à eau ou des climatiseurs.

Flexibilité maximale de la conception photovoltaïque

Avec 3 canaux MPPT indépendants et une configuration de chaîne 1 + 1 & 2, AF10K-SLP prend en charge les installations avec différentes orientations de toit sans pénaliser les performances globales du système. Sa capacité à Surdimensionné jusqu'à 1,5 fois La puissance nominale permet de tirer pleinement parti de la surface disponible de Panneaux solaires, Maximisant la production même dans des conditions de faible irradiance grâce à sa large portée MPPT de 80 à 500V.

Évolutivité et gestion d'installation intelligente

AF10K-SLP prend en charge 6 unités en parallèle, qui vous permet d'élaborer la puissance de l'installation dans des projets résidentiels de consommation supérieure ou dans de petites installations commerciales, tout en maintenant un modèle de référence unique. Cette flexibilité, combinée à sa compatibilité avec Batteries de lithium basse tension (40-60V), en fait un composant idéal pour compléter les systèmes batteries de lithium Modulaire, permettant de dimensionner la capacité de stockage en fonction des besoins réels de chaque maison.

Surveillance et connectivité avancée

L'équipe intègre un Écran tactile à écran LCD couleur Facile à utiliser, en plus des interfaces de communication multiples (RS485, Can, Wi-Fi, GPRS et 4G) qui permettent une surveillance à distance et une mise à jour du micrologiciel sans avoir besoin de déplacement technique. Il comprend également Fonction anti-versement intégrée (anti-alimentation), particulièrement utile dans les pays ou les communautés où l'injection au réseau est limitée ou pénalisée. Pour approfondir le dimensionnement des systèmes hybrides avec stockage, vous pouvez consulter les guides techniques de la Blog Tienda Solar.

Caractéristiques techniques détaillées

Entrée photovoltaïque (entrée PV)

• Puissance maximale d'entrée: 15 kW
• Tension maximale FV: 550 V
• Gamme MPPT: 80 à 500 V
• Complete MPPT Gamme: 130 à 500 V
• Tension nominale: 360 V
• Tension de départ: 100 V
• Courant d'entrée maximum: 18.5 A x 3
• Court-circuit maximum: 26 a x 3
• Nombre de suiveurs MPPT / Nombre de chaînes FV: 3/1 + 1 + 2

Port de batterie

• Puissance maximale de chargement / déchargement: 10 kW
• Courant de chargement / déchargement maximal: 240 a
• Tension de batterie nominale: 51.2 V
• Gamme de tension de la batterie: 40 à 60 V
• Type de batterie compatible: Li-ion / plomb-acide, etc.

Générateur rouge CA et Diesel (facultatif)

• Courant maximum continu: 46 a
• Puissance maximale continue: 10 KVA
• Nom actuel nominal: 46/44 A
• Tension de réseau nominale: 198 à 242v @ 220v / 207 A 253V @ 230V
• Fréquence du réseau nominal: 50/60 Hz
• Facteur de puissance: 0,999 (Réglable 0,8 surexcité de 0,8 sous-ex-impitoyable)
• THD du courant:

Charger la sortie CA (charge de charge AC)

• Courant maximum continu: 46 a
• Puissance maximale continue: 10 KVA
• Courant maximum de pointe (10 min): 69/66
• Puissance maximale du pic (10 min): 15 kVA
• Tension nominale AC L-N: 220/230 V
• Fréquence nominale CA: 50/60 Hz
• Temps de commutation: Transfert continu (sans couture)
• THD de tension:

Efficacité:

• Efficacité européenne: 98,1%
• Efficacité maximale: 96,8%

Protection

• Protection contre la polarité inversée FV: Oui
• Protection contre la polarité inversée de la batterie: Oui
• Protection contre la surintensité / surtension: Oui
• Protection anti-ISLA: Oui
• Protection contre le court-circuit: Oui
• Détection de courant résiduel: Oui
• Earth failure monitoring: Oui
• Détection FV ARC (détection PV ARC): Oui
• Niveau de protection de l'argent: IP65 / NEMA4X

Données générales

• Dimensions (un X à x p): 785 x 614 x 258 mm
• Poids: 43 kg
• Topologie: Pas de transformateur (transformateur)
• Réfrigération: ventilateur
• Humidité relative: 0% à 100%
• Plage de température opérationnelle: -25 ° C à 60 ° C (avec Datoro à partir de 45 ° C)
• Altitude opérationnelle: Jusqu'à 2 000 m
• Consommation en veille:
• Assemblée: support mural
• Communication avec RSD: Sunspec
• Interfaces de communication: LCD, LED, RS485, Can, Wi-Fi, GPRS, 4G
• Certifications: NRS097, G98, EN50549-1, C10 / C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2
• EMC: EN61000-6-2, EN61000-6-3

Foire aux questions (FAQ)

1. Quel type de piles est compatible avec le onduleurs Hybrides Af10k-SLP? AF10K-SLP est compatible avec Piles au lithium (Li-ion) et acide-de-acide basse tension, dans une gamme de 40 à 60V, avec une tension nominale de 51,2v.

2. Que se passe-t-il avec les charges critiques de ma maison si une coupe de réseau est produite? L'équipe intègre une fonction UPS avec un temps de commutation inférieur à 10ms, pratiquement imperceptible, qui maintient l'alimentation des charges critiques reliées au port de backup.

3. Puis-je dépasser l'installation photovoltaïque concernant la puissance de la onduleur? Oui, l'AF10K-SLP prend en charge un Surdimensionné jusqu'à 1,5 fois sa puissance nominale, profit pleinement de la surface de Panneaux solaires Disponible sur le toit.

4. Combien de onduleurs AF10K-SLP peut se connecter en parallèle à élargir la puissance? Le système admet 6 unités en parallèle (empilement), qui vous permet d'élaborer la puissance totale de l'installation en maintenant un modèle d'équipe unique.

5. Incluez-vous une protection AF10K-SLP contre les arcs électriques du côté photovoltaïque? Oui. L'équipe intègre Détection d'arc FV (détection PV ARC) et faire une quicelle, répondant aux normes de sécurité nécessaires dans les établissements résidentiels modernes.

6. Comment cela aide-t-elle onduleur réduire la facture d'électricité devant un onduleurs Hybrides classiques? Grâce à sa gestion de l'énergie basée sur Tarif du temps (Tou) et le pouvoir contracté, AF10K-SLP applique des stratégies pour Rasage maximal qui réduisent les pics de réseautage, minimisant l'énergie achetée dans les heures les plus chères. Vous pouvez vérifier plus de stratégies d'optimisation d'énergie dans la Blog Tienda Solar ou voir le catalogue complet dans le maison Tienda Solar.
