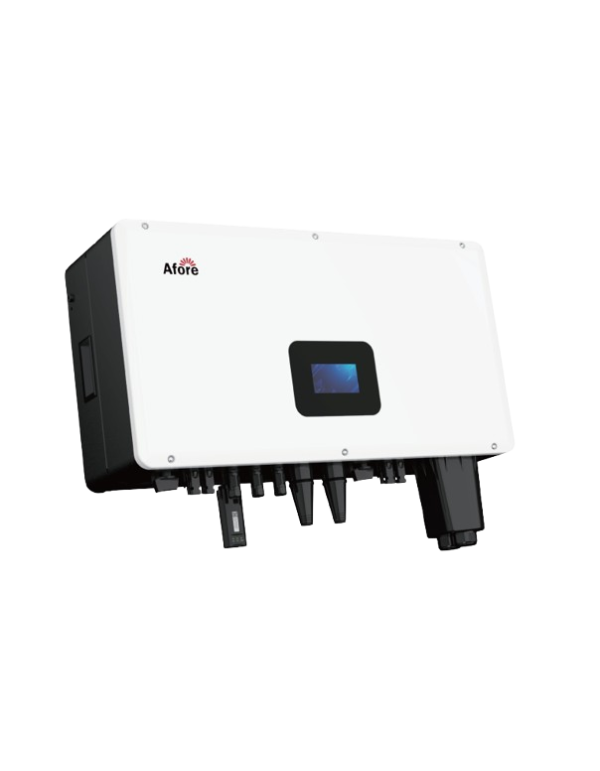

Inverter Ibrido AFiRecy AF10K-SLP 10KW

Vantaggi inverter Ibrido AFore AF10K-SLP

La Af10k-Slp Appartiene alla serie di bassa tensione di AFore, progettata per ottimizzare la gestione energetica delle strutture residenziali che combinano la generazione fotovoltaica con la conservazione della batteria al litio. Di fronte a a inverter di networking convenzionale, questa apparecchiatura consente di gestire in modo intelligente quando caricare la batteria, quando si consuma autoconsenzi e quando versare o acquistare energia alla rete, applicando strategie Picco rasatura Per ridurre i picchi di potenza assunti e ottimizzare i risparmi sulla fattura elettrica.

Continuità della fornitura con funzione UPS

Uno dei grandi vantaggi di AF10K-SLP di fronte agli altri inverters ibrido del mercato è il tuo funzione UPS con tempo di commutazione inferiore a 10 ms, praticamente impercettibile, che garantisce la continua alimentazione delle accuse critiche della casa prima di un taglio di rete. Inoltre, in modalità backup La squadra ammette a Picco di sovraccarico fino al 150%, consentendo di iniziare senza problemi elettrodomestici con elevati picchi di scarponi, come pompe ad acqua o condizionatori d'aria.

Massima flessibilità del design fotovoltaico

Insieme a 3 canali MPPT indipendenti e una configurazione della catena 1 + 1 e 2, AF10K-SLP supporta installazioni con diversi orientamenti del tetto senza penalizzare le prestazioni generali del sistema. La sua capacità di Overdimensionato fino a 1,5 volte La potenza nominale consente di sfruttare appieno la superficie disponibile di pannelli solari, Massimizzare la produzione anche in condizioni di bassa irradiatezza grazie al suo ampio intervallo MPPT da 80 a 500 V.

Scalabilità e gestione dell'installazione intelligente

Supporti AF10K-SLP 6 unità in parallelo, che consente di ridimensionare il potere dell'installazione in progetti residenziali di consumo più elevati o in piccoli strutture commerciali, tutte mantenendo un unico modello di riferimento. Questa flessibilità, combinata con la sua compatibilità con Batterie al litio a bassa tensione (40-60 V), lo rende un componente ideale per completare i sistemi batterie al litio Modulare, consentendo il dimensionamento della capacità di archiviazione in base alle reali esigenze di ogni casa.

Monitoraggio e connettività avanzata

Il team incorpora a Touch screen a colori LCD Facile da usare, oltre a più interfacce di comunicazione (RS485, Can, Wi-Fi, GPRS e 4G) che consentono il monitoraggio remoto e l'aggiornamento del firmware senza la necessità di spostamento tecnico. Comprende anche Funzione anti-pour integrata (anti-feed-in), particolarmente utile in paesi o comunità in cui l'iniezione alla rete è limitata o penalizzata. Per approfondire il dimensionamento dei sistemi ibridi con lo stoccaggio, è possibile consultare le guide tecniche del Blog Tienda Solar.

Caratteristiche tecniche dettagliate

Ingresso fotovoltaico (ingresso PV)

• Potenza di ingresso massima: 15 kW
• Tensione massima FV: 550 V
• Gamma MPPT: Da 80 a 500 V
• Completa la gamma MPPT: 130 a 500 V
• Tensione nominale: 360 V
• Tensione iniziale: 100 V
• Corrente di ingresso massima: 18.5 A x 3
• Massimo cortocircuito: 26 A X 3
• Numero di seguaci MPPT / Numero di catene FV: 3/1 + 1 + 2

Porta della batteria

• Potenza massima di carico / scarico: 10 kW
• Corrente massima di carico / scarico: 240 a
• Tensione nominale della batteria: 51.2 V
• Intervallo di tensione della batteria: 40 a 60 V
• Tipo di batteria compatibile: Li-ion / piombo-acido, ecc.

Generatore di CA e Diesel rosso (opzionale)

• Attuale massima continua: 46 a
• Potenza massima continua: 10 kva
• Nome Corrente nominale: 46/44 a
• Tensione nominale della rete: Da 198 a 242 V @ 220V / 207 A 253V @ 230V
• Frequenza di rete nominale: 50/60 Hz
• Fattore di potenza: 0,999 (Regolabile 0.8 sovraexcitato 0.8 sottolineato)
• THD di corrente:

Carica uscita CA (uscita di carico AC)

• Attuale massima continua: 46 a
• Potenza massima continua: 10 kva
• Attuale massima del picco (10 min): 69/66
• Potenza massima del picco (10 min): 15 kVA
• Tensione nominale AC L-N: 220/230 V
• Frequenza nominale CA: 50/60 Hz
• Tempo di commutazione: Continuous transfer (Seamless)
• Thd of Tension:

Efficienza

• Efficienza europea: 98,1%
• Massima efficienza: 96,8%

Protezione

• Protezione di polarità inversa FV: Sì
• Protezione di polarità inversa della batteria: Sì
• Protezione da sovracorrente / sovratensione: Sì
• Protezione anti-isla: Sì
• Protezione contro il cortocircuito: Sì
• Rilevazione corrente residua: Sì
• Monitoraggio del guasto della terra: Sì
• Rilevamento dell'arco FV (rilevamento dell'arco PV): Sì
• Livello di protezione dei contanti: IP65 / NEMA4X

Dati generali

• Dimensioni (una x a x p): 785 x 614 x 258 mm
• Peso: 43 kg
• Topologia: Nessun trasformatore (trasformatore)
• Refrigerazione: ventilatore
• Umidità relativa: 0% al 100%
• Intervallo di temperatura operativa: -25 ° C a 60 ° C (con DERRATORO DA 45 ° C)
• Altitudine operativa: Fino a 2.000 m
• Consumo in standby:
• Montaggio: supporto a muro
• Comunicazione con RSD: Sunspec
• Interfacce di comunicazione: LCD, LED, RS485, Can, Wi-Fi, GPRS, 4G
• Certificazioni: NRS097, G98, EN50549-1, C10 / C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2
• EMC: EN61000-6-2, EN61000-6-3

Domande frequenti (FAQ)

1. Che tipo di batterie è compatibile con il inverter Ibrido Af10k-Slp? AF10K-SLP è compatibile con Batterie al litio (Li-ion) ea basso livello di piombo a bassa tensione, all'interno di una gamma di 40 a 60 V, con una tensione nominale di 51,2v.

2. Cosa succede con le accuse critiche della mia casa se viene prodotto un taglio di rete? Il team incorpora funzione UPS con un tempo di commutazione inferiore a 10 ms, praticamente impercettibile, che mantiene l'alimentazione dei carichi critici collegati al porto di backup.

3. Posso superare l'installazione fotovoltaica per quanto riguarda la potenza del inverter? Sì, AF10K-SLP supporta A Overdimensionato fino a 1,5 volte il suo potere nominale, sfruttando il massimo vantaggio dalla superficie di pannelli solari Disponibile sul tetto.

4. Quanti inverters AF10K-SLP può connettersi in parallelo per espandere la potenza? Il sistema ammette 6 unità in parallelo (impilamento), che consente di ridimensionare la potenza totale dell'installazione mantenendo un unico modello di squadra.

5. Includi protezione AF10K-SLP contro archi elettrici sul lato fotovoltaico? Sì. Il team si integra Rilevamento dell'arco FV (rilevamento dell'arco PV) e rapido, Incontrare gli standard di sicurezza richiesti nelle moderne strutture residenziali.

6. Come fa questo aiuto inverter Per ridurre la bolletta elettrica davanti a a inverter Ibrido convenzionale? Grazie alla sua gestione energetica basata su Time tariffa (tou) e il potere contrattuale, AF10K-SLP applica strategie per Picco rasatura Ciò riduce i picchi di rete, riducendo al minimo l'energia acquistata nelle ore più costose. Puoi controllare più strategie di ottimizzazione dell'energia nel Blog Tienda Solar o vedere il catalogo completo nel casa Tienda Solar.
