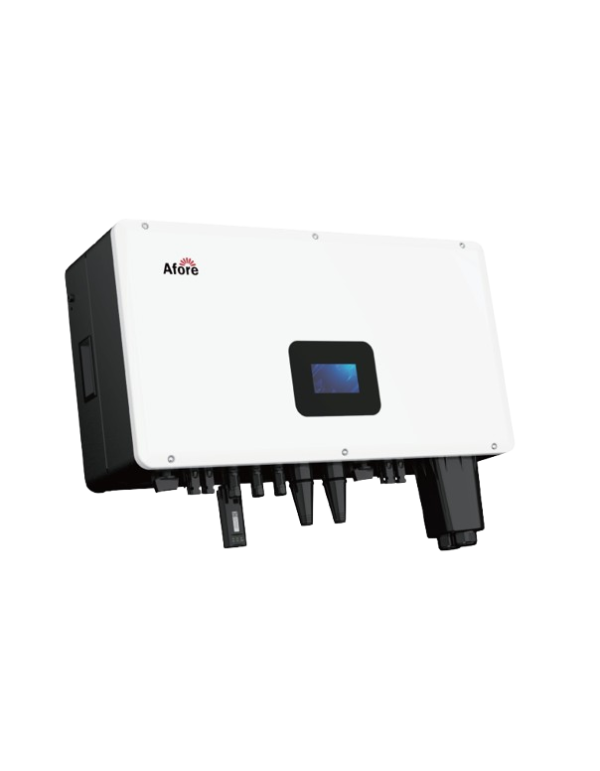

Inversor Híbrido Afore AF10K-SLP 10kW

Beneficios del inversor híbrido Afore AF10K-SLP

El AF10K-SLP pertenece a la serie de baja tensión de Afore, pensada para optimizar la gestión energética de instalaciones residenciales que combinan generación fotovoltaica con almacenamiento en baterías de litio. Frente a un inversor de conexión a red convencional, este equipo permite gestionar de forma inteligente cuándo cargar la batería, cuándo autoconsumir y cuándo verter o comprar energía a la red, aplicando estrategias de peak shaving para reducir los picos de potencia contratada y optimizar el ahorro en la factura eléctrica.

Continuidad de suministro con función UPS

Una de las grandes ventajas del AF10K-SLP frente a otros inversores híbridos del mercado es su función UPS con tiempo de conmutación inferior a 10ms, prácticamente imperceptible, que garantiza el suministro continuo de las cargas críticas del hogar ante un corte de red. Además, en modo backup el equipo admite una sobrecarga de pico de hasta el 150%, permitiendo arrancar sin problemas electrodomésticos con elevados picos de arranque, como bombas de agua o aires acondicionados.

Máxima flexibilidad de diseño fotovoltaico

Con 3 canales MPPT independientes y una configuración de cadenas 1+1+2, el AF10K-SLP admite instalaciones con distintas orientaciones de tejado sin penalizar el rendimiento global del sistema. Su capacidad de sobredimensionado de hasta 1,5 veces la potencia nominal permite aprovechar al máximo la superficie disponible de paneles solares, maximizando la producción incluso en condiciones de baja irradiancia gracias a su amplio rango MPPT de 80 a 500V.

Escalabilidad y gestión inteligente de la instalación

El AF10K-SLP admite hasta 6 unidades en paralelo, lo que permite escalar la potencia de la instalación en proyectos residenciales de mayor consumo o en pequeñas instalaciones comerciales, todo ello manteniendo un único modelo de referencia. Esta flexibilidad, combinada con su compatibilidad con baterías de litio de baja tensión (40-60V), lo convierte en un componente idóneo para complementar sistemas de baterías de litio modulares, permitiendo dimensionar la capacidad de almacenamiento según las necesidades reales de cada vivienda.

Monitorización y conectividad avanzada

El equipo incorpora una pantalla táctil LCD a color de fácil manejo, además de múltiples interfaces de comunicación (RS485, CAN, Wi-Fi, GPRS y 4G) que permiten la monitorización remota y la actualización de firmware sin necesidad de desplazamiento técnico. También incluye función anti-verter integrada (anti-feed-in), especialmente útil en países o comunidades donde la inyección a red está limitada o penalizada. Para profundizar en el dimensionado de sistemas híbridos con almacenamiento, puedes consultar las guías técnicas del blog de Tienda Solar.

Características Técnicas Detalladas

Entrada fotovoltaica (PV Input)

• Potencia máxima de entrada: 15 kW
• Tensión máxima FV: 550 V
• Rango MPPT: 80 a 500 V
• Rango MPPT completo: 130 a 500 V
• Tensión nominal: 360 V
• Tensión de arranque: 100 V
• Corriente máxima de entrada: 18,5 A x 3
• Corriente máxima de cortocircuito: 26 A x 3
• Nº de seguidores MPPT / Nº de cadenas FV: 3 / 1+1+2

Puerto de batería

• Potencia máxima de carga/descarga: 10 kW
• Corriente máxima de carga/descarga: 240 A
• Tensión nominal de batería: 51,2 V
• Rango de tensión de batería: 40 a 60 V
• Tipo de batería compatible: Li-ion / Plomo-ácido, etc.

Red CA y generador diésel (opcional)

• Corriente máxima continua: 46 A
• Potencia máxima continua: 10 kVA
• Corriente nominal de red: 46 / 44 A
• Tensión nominal de red: 198 a 242V @220V / 207 a 253V @230V
• Frecuencia nominal de red: 50/60 Hz
• Factor de potencia: 0,999 (ajustable de 0,8 sobreexcitado a 0,8 subexcitado)
• THD de corriente: <3%

Salida de carga CA (AC Load Output)

• Corriente máxima continua: 46 A
• Potencia máxima continua: 10 kVA
• Corriente máxima de pico (10 min): 69 / 66 A
• Potencia máxima de pico (10 min): 15 kVA
• Tensión nominal CA L-N: 220 / 230 V
• Frecuencia nominal CA: 50/60 Hz
• Tiempo de conmutación: transferencia continua (seamless)
• THD de tensión: <3%

Eficiencia

• Eficiencia europea: 98,1%
• Eficiencia máxima: 96,8%

Protección

• Protección de polaridad inversa FV: Sí
• Protección de polaridad inversa de batería: Sí
• Protección de sobrecorriente/sobretensión: Sí
• Protección anti-isla: Sí
• Protección contra cortocircuito CA: Sí
• Detección de corriente residual: Sí
• Monitorización de fallo a tierra: Sí
• Detección de arco FV (PV Arc Detection): Sí
• Nivel de protección de la carcasa: IP65 / NEMA4X

Datos generales

• Dimensiones (An x Al x P): 785 x 614 x 258 mm
• Peso: 43 kg
• Topología: sin transformador (transformerless)
• Refrigeración: ventilador inteligente
• Humedad relativa: 0% a 100%
• Rango de temperatura operativa: -25°C a 60°C (con derateo a partir de 45°C)
• Altitud operativa: hasta 2.000 m
• Consumo en standby: <30 W
• Montaje: soporte de pared
• Comunicación con RSD: SUNSPEC
• Interfaces de comunicación: LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G
• Certificaciones: NRS097, G98, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2
• EMC: EN61000-6-2, EN61000-6-3

Preguntas Frecuentes (FAQ)

1. ¿Qué tipo de baterías es compatible con el inversor híbrido AF10K-SLP? El AF10K-SLP es compatible con baterías de litio (Li-ion) y de plomo-ácido de baja tensión, dentro de un rango de 40 a 60V, con una tensión nominal de 51,2V.

2. ¿Qué ocurre con las cargas críticas de mi vivienda si se produce un corte de red? El equipo incorpora función UPS con un tiempo de conmutación inferior a 10ms, prácticamente imperceptible, que mantiene la alimentación de las cargas críticas conectadas al puerto de backup.

3. ¿Puedo sobredimensionar la instalación fotovoltaica respecto a la potencia del inversor? Sí, el AF10K-SLP admite un sobredimensionado de hasta 1,5 veces su potencia nominal, aprovechando al máximo la superficie de paneles solares disponible en el tejado.

4. ¿Cuántos inversores AF10K-SLP puedo conectar en paralelo para ampliar la potencia? El sistema admite hasta 6 unidades en paralelo (stacking), lo que permite escalar la potencia total de la instalación manteniendo un único modelo de equipo.

5. ¿Incluye el AF10K-SLP protección frente a arcos eléctricos en el lado fotovoltaico? Sí. El equipo integra detección de arco FV (PV Arc Detection) y apagado rápido, cumpliendo los estándares de seguridad exigidos en instalaciones residenciales modernas.

6. ¿Cómo ayuda este inversor a reducir la factura eléctrica frente a un inversor híbrido convencional? Gracias a su gestión energética basada en tarificación horaria (TOU) y potencia contratada, el AF10K-SLP aplica estrategias de peak shaving que reducen los picos de consumo de red, minimizando la energía comprada en las horas más caras. Puedes consultar más estrategias de optimización energética en el blog de Tienda Solar o ver el catálogo completo en la home de Tienda Solar.
