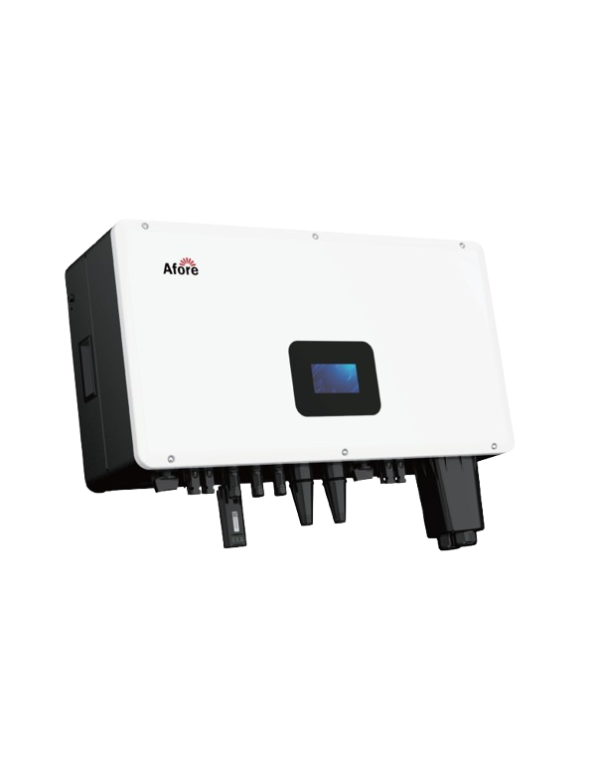

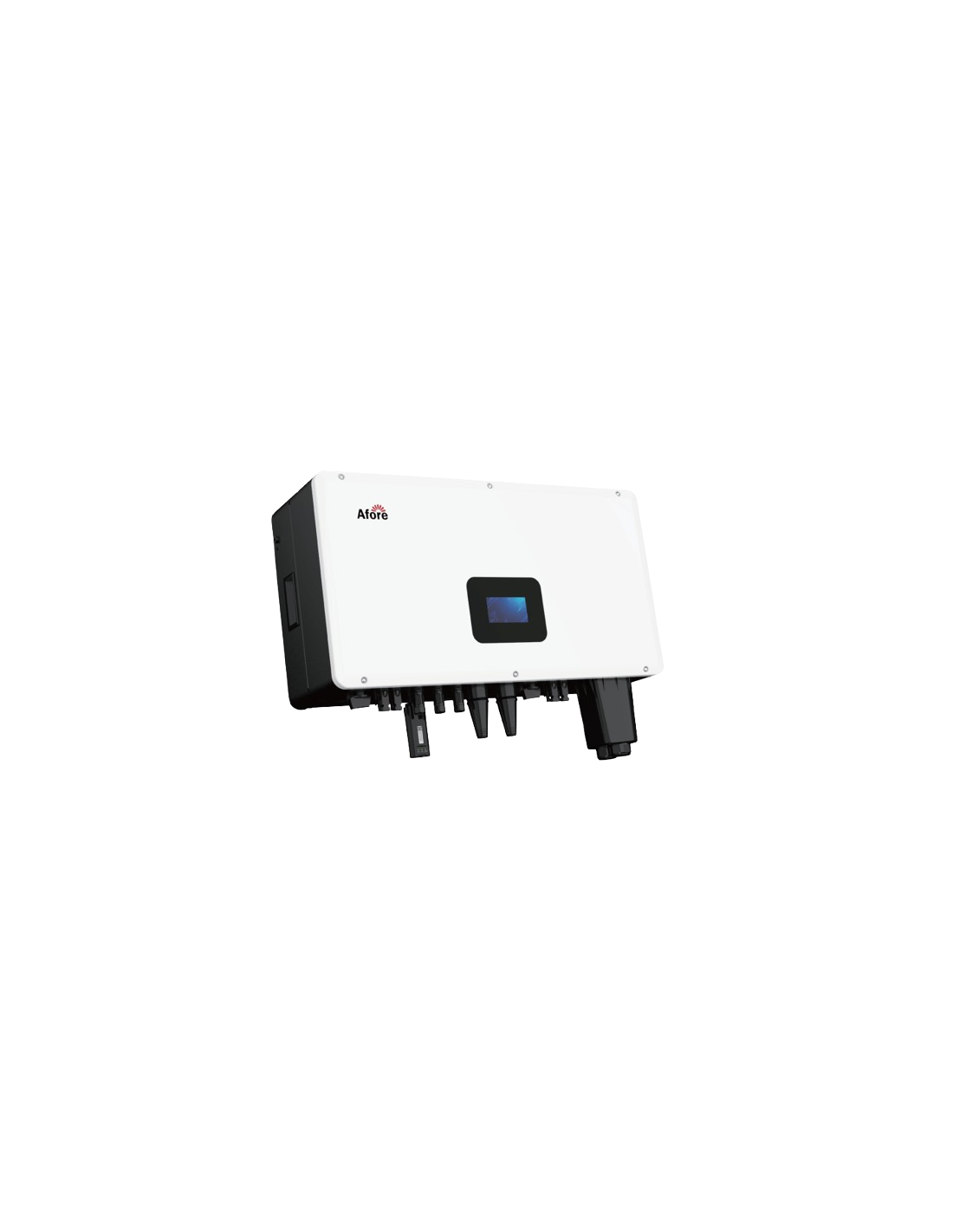

Inversor Híbrido Antes af10k-slp 10kw

Benefícios inversor Híbrido Afore AF10K-SLP

A Af10k-SLP Pertence à série de baixa voltagem de Afore, projetada para otimizar o gerenciamento de energia de instalações residenciais que combinam a geração fotovoltaica com armazenamento de bateria de lítio. Na frente de um inversor rede Convencional, este equipamento permite que você gerencie de forma inteligente quando carregar a bateria, quando se auto-consome e, quando derramar ou comprar energia para a rede, aplicando estratégias Barbear de pico Para reduzir os picos de energia contratados e otimizar a poupança na fatura de eletricidade.

Continuidade do fornecimento com função UPS

Uma das grandes vantagens do AF10K-SLP na frente dos outros inversores híbrido do mercado é o seu função UPS com tempo de comutação de menos de 10ms, praticamente imperceptível, o que garante o fornecimento contínuo dos encargos críticos da casa antes de um corte de rede. Além disso, no modo backup A equipe admite um Sobrecarga de pico até 150%Permitindo começar sem problemas aparelhos com altos picos de inicialização, como bombas de água ou condicionadores de ar.

Flexibilidade máxima do desenho fotovoltaico

Com 3 canais independentes do MPPT e uma configuração de cadeia 1 + 1 e 2, AF10K-SLP suporta instalações com diferentes orientações de telhados sem penalizar o desempenho geral do sistema. Sua capacidade de Superdimensionado até 1,5 vezes O poder nominal permite aproveitar ao máximo a superfície disponível de paineis solarMaximizando a produção, mesmo sob condições de baixa irradiância graças à sua ampla gama de 80 a 500V.

Escalabilidade e gerenciamento inteligente de instalação

Af10k-SLP suporta 6 unidades em paralelo, que permite escalar o poder da instalação em projetos residenciais de consumo superior ou em pequenas instalações comerciais, mantendo um único modelo de referência. Essa flexibilidade, combinada com sua compatibilidade com Baterias de lítio de baixa tensão (40-60V), torna um componente ideal para complementar sistemas Baterias de lítio Modular, permitindo dimensionar a capacidade de armazenamento de acordo com as necessidades reais de cada casa.

Monitoramento e conectividade avançada

A equipe incorpora um Tela de toque lcd colorida fácil de usar, além de várias interfaces de comunicação (RS485, pode, Wi-Fi, GPRS e 4G) que permitem monitoramento remoto e atualização de firmware sem a necessidade de deslocamento técnico. Inclui também Função anti-derramamento integrada (anti-feed-in), especialmente útil em países ou comunidades onde a injeção para a rede é limitada ou penalizada. Para aprofundar a dimensionamento de sistemas híbridos com armazenamento, você pode consultar os guias técnicos do Blog Tienda Solar.

Características técnicas detalhadas

Entrada fotovoltaica (entrada PV)

• Potência máxima de entrada: 15 kw
• Tensão máxima FV: 550 V
• Faixa MPPT: 80 a 500 V
• Faixa completa do MPPT: 130 a 500 V
• Tensão nominal: 360 V
• Tensão inicial: 100 V
• Corrente máxima de entrada: 18,5 a x 3
• Maximum short circuit: 26 a x 3
• No. de seguidores MPPT / Nº de correntes de FV: 3/1 + 1 + 2

Porta da bateria

• Potência máxima de carregamento / descarga: 10 kw
• Corrente máxima de carga / descarga: 240 a
• Tensão nominal da bateria: 51.2 V
• Faixa de tensão da bateria: 40 a 60 V
• Tipo de bateria compatível: Li-íon / ácido-chumbo, etc.

Red CA e Gerador Diesel (opcional)

• Corrente máxima contínua: 46 a
• Potência máxima contínua: 10 KVA
• Nomeie a corrente nominal: 46/44 a
• Tensão nominal da rede: 198 a 242V @ 220V / 207 A 253V @ 230V
• Freqüência da rede nominal: 50/60 Hz
• Fator de potência: 0,999 (Ajustável 0,8 superexcitado 0,8 subexcitado)
• Th de corrente:

Carregar saída de saída CA (saída de carga CA)

• Corrente máxima contínua: 46 a
• Potência máxima contínua: 10 KVA
• Corrente máxima de pico (10 min): 69/66
• Potência máxima do pico (10 min): 15 kVA
• Tensão nominal AC L-N: 220/230 V
• Frequência nominal CA: 50/60 Hz
• Tempo de comutação: Transferência contínua (sem costura)
• Th de tensão:

Eficiência

• Eficiência Europeia: 98,1%
• Eficiência máxima: 96,8%

Proteção

• Proteção de polaridade reversa FV: Sim
• Proteção reversa da polaridade da bateria: Sim
• Proteção de sobrecorrente / sobretensão: Sim
• Proteção anti-isla: Sim
• Proteção contra curto-circuito: Sim
• Detecção de corrente residual: Sim
• Monitoramento da falha da terra: Sim
• Detecção de arco FV (detecção de arco PV): Sim
• Nível de proteção do dinheiro: IP65 / NEMA4X

Dados gerais

• Dimensões (um X no X P): 785 x 614 x 258 mm
• Peso: 43 kg
• Topologia: Nenhum transformador (transformador)
• Refrigeração: ventilador inteligente
• Umidade Relativa: 0% a 100%
• Faixa de temperatura operacional: -25 ° C a 60 ° C (com Deraro de 45 ° C)
• Altitude Operacional: Até 2.000 m
• Consumo em espera:
• Montagem: suporte de parede
• Comunicação com RSD: Sunspec
• Interfaces de comunicação: LCD, LED, RS485, lata, Wi-Fi, GPRS, 4G
• Certificações: NRS097, G98, EN50549-1, C10 / C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2
• EMC: EN61000-6-2, EN61000-6-3

Perguntas frequentes (FAQ)

1. Que tipo de baterias é compatível com o inversor Híbrido Af10k-SLP? Af10k-SLP é compatível com Baterias de lítio (Li-íon) e Chumbo-Ácido de Baixa Tensão, dentro de uma gama de 40 a 60V, com uma tensão nominal de 51,2v.

2. O que acontece com as acusações críticas da minha casa se um corte de rede for produzido? A equipe incorpora função UPS com um tempo de comutação inferior a 10ms, praticamente imperceptível, que mantém a alimentação de cargas críticas conectadas ao porto de backup.

3. Posso ultrapassar a instalação fotovoltaica sobre o poder do inversor? Sim, o AF10K-SLP suporta um Superdimensionado até 1,5 vezes seu poder nominal, aproveitando ao máximo a superfície da paineis solar Disponível no telhado.

4. Quantos inversores AF10K-SLP pode se conectar em paralelo para expandir a energia? O sistema admite 6 unidades em paralelo (empilhamento), que permite escalar o total de energia da instalação, mantendo um modelo único de equipe.

5. Você inclui proteção AF10K-SLP contra arcos elétricos no lado fotovoltaico? Sim. A equipe integra Detecção de arco FV (detecção de arco PV) e rápido, atendendo aos padrões de segurança necessários em instalações residenciais modernas.

6. Como isso ajuda inversor Para reduzir a conta elétrica na frente de um inversor Híbrido convencionais? Graças ao seu gerenciamento de energia com base em Tarifa de tempo (TOU) e poder contratado, AF10K-SLP aplica estratégias para Barbear de pico que reduz os picos de rede, minimizando a energia comprada nas horas mais caras. Você pode verificar mais estratégias de otimização de energia no Blog Tienda Solar ou veja o catálogo completo do lar Tienda Solar.
