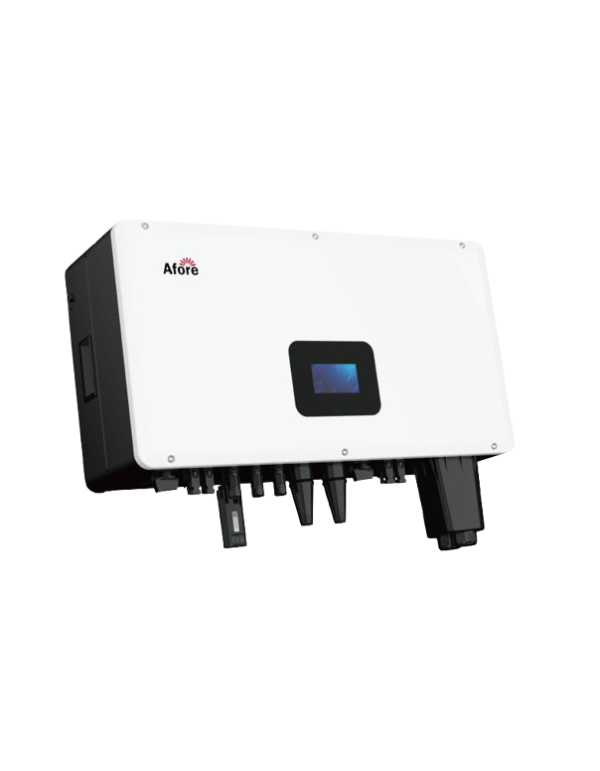

Hybrid-Wechselrichter AF10K-SLP 10kw

Vorteile hybrid-Wechselrichter AF10K-SLP

Die Af10k-slp Es gehört zu den Niederspannungsserien der atoren, der das Energiemanagement von Wohneinrichtungen optimiert, die Photovoltaikerzeugung mit Lithium-Batteriespeicher kombinieren. Vor einem solar-Wechselrichter Vernetzung Herkömmliches, kann dieses Gerät intelligent verwalten, wenn Sie die Batterie laden, wenn sie sich selbst verbrauchen, und wann zum Eingießen oder beim Gießen von Macht in das Netzwerk, die Strategien anwenden oder kaufen möchten Peak Rasieren Um gemeuerte Leistungsspitzen zu reduzieren und Einsparungen auf der Stromrechnung zu optimieren.

Kontinuität der Lieferung mit Funktion UPS

Eine der großen Vorteile von AF10K-SLP vor anderen wechselrichter Hybrid des Marktes ist dein Funktion UPS mit Schaltzeit von weniger als 10 ms, praktisch unmerklich, was die kontinuierliche Lieferung der kritischen Anklagen des Zuhause vor einem Netzwerkschnitt garantiert. Außerdem im Modus backup Das Team gibt einen zu Spitzenüberlastung bis zu 150%, ohne dass es ohne Probleme mit hohen Kofferraumspitzen wie Wasserpumpen oder Klimaanlagen beginnen kann.

Maximale Flexibilität von Photovoltaik-Design

Mit 3 unabhängige MPPT-Kanäle und eine Kettenkonfiguration 1 + 1 & 2AF10K-SLP unterstützt Installationen mit verschiedenen Dachorientierungen, ohne die Gesamtleistung des Systems zu bestrafen. Seine Fähigkeit zu Bis zu 1,5-mal übermeinamentiert Die Nennleistung ermöglicht es, die verfügbare Oberfläche voller Vorteile von Solarplatten, Maximierung der Produktion auch unter Bedingungen mit geringer Bestrahlungsbedingungen dank seines breiten MPPT-Bereichs von 80 bis 500V.

Skalierbarkeit und intelligentes Installationsmanagement

AF10K-SLP unterstützt 6 Einheiten parallel, mit dem Sie die Macht der Installation in höheren Konsum-Wohnprojekten oder in kleinen kommerziellen Einrichtungen skalieren können, alle, indem Sie ein einzelnes Referenzmodell aufrechterhalten. Diese Flexibilität, kombiniert mit seiner Kompatibilität mit Niederspannungs-Lithiumbatterien (40-60V)macht es zu einer idealen Komponente, um Systeme zu ergänzen Lithiumbatterien Modular, sodass die Speicherkapazität gemäß den echten Bedürfnissen jedes Hauses dimensioniert wird.

Überwachung und erweiterte Konnektivität

Das Team beinhaltet ein Farb-LCD-Touchscreen einfach zu bedienen, zusätzlich zu mehreren Kommunikationsschnittstellen (RS485, CAN, Wi-Fi, GPRS und 4G) das ermöglicht das Fernüberwachungs- und Firmware-Update ohne technische Verdrängung. Es beinhaltet auch Integrierte Anti-Pour-Funktion (Anti-Futter-In), besonders nützlich in Ländern oder Gemeinden, in denen die Injektion an das Netzwerk begrenzt ist oder bestraft wird. Um die Dimensionierung von Hybridsystemen mit der Lagerung zu vertiefen, können Sie die technischen Anleitungen der Blog Tienda Solar.

Detaillierte technische Eigenschaften

Photovoltaikeingang (PV-Eingang)

• Maximum entry power: 15 kW
• Maximale Spannung FV: 550 v
• MPPT-Bereich: 80 bis 500 v
• Complete MPPT range: 130 bis 500 v
• Nennspannung: 360 v
• Startspannung: 100 v
• Maximaler Eingangsstrom: 18,5 A x 3
• Maximaler Kurzschluss: 26 A x 3
• Anzahl der Anhänger MPPT / Anzahl der FV-Ketten: 3/1 + 1 + 2

Batterieanschluss

• Maximales Laden / Entladen von Macht: 10 kW
• Maximales Laden / Entladen Strom: 240 a
• Nominale Batteriespannung: 51.2 v
• Batteriespannungsbereich: 40 bis 60 v
• Art der kompatiblen Batterie: Li-Ion / Blei-Säure usw.

Roter CA- und Dieselgenerator (optional)

• Maximaler Dauerstrom: 46 a
• Maximum continuous power: 10 kVA
• Name Nennstrom: 46/44 A
• Nominale Netzwerkspannung: 198 bis 242V @ 220V / 207 A 253V @ 230V
• Nominale Netzfrequenz: 50/60 Hz
• Leistungsfaktor: 0,999 (Einstellbar 0,8 übererlegen 0,8 untervergemittelt)
• Thd der aktuellen:

LADEN-Ausgabe CA (AC Lastausgabe)

• Maximaler Dauerstrom: 46 a
• Maximum continuous power: 10 kVA
• Maximaler Spitzenstrom (10 min): 69/66
• Maximale Leistung des Peaks (10 min): 15 kVA
• Nennspannung AC L-N: 220/230 v
• Nominalfrequenz ca: 50/60 Hz
• Schaltzeit: Dauerübertragung (nahtlos)
• Thd der Spannung:

Effizienz

• Europäische Effizienz: 98,1%
• Maximum efficiency: 96,8%

Schutz

• Rückwärts-Polaritätsschutz FV: Ja
• Umgekehrter Polarität Schutz der Batterie: Ja
• Überstrom- / Überspannungsschutz: Ja
• Anti-Isla-Schutz: Ja
• Schutz vor Kurzschluss: Ja
• Reststromerkennung: Ja
• Erdfehler-Überwachung: Ja
• FV-Arc-Erkennung (PV-Arc-Erkennung): Ja
• Schutzniveau des Bargeldes: IP65 / NEMA4X

Allgemeine Daten

• Abmessungen (ein X bei x p): 785 x 614 x 258 mm
• Gewicht: 43 kg
• Topologie: Kein Transformator (Transformator)
• Kühlung: Smart Fan
• Relative Luftfeuchtigkeit: 0% bis 100%
• Betriebstemperaturbereich: -25 ° C bei 60 ° C (mit Derateo von 45 ° C)
• Betriebshöhe: bis zu 2.000 m
• Verbrauch im Standby-Modus:
• Montage: Wandstütze
• Kommunikation mit RSD: Sunspec
• Kommunikationsschnittstellen: LCD, LED, RS485, Dose, Wi-Fi, GPRS, 4G
• Zertifizierungen: NRS097, G98, EN50549-1, C10 / C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2
• EMC: EN61000-6-2, EN61000-6-3

Häufig gestellte Fragen (FAQ)

1. Welche Batterien sind mit dem kompatibel? hybrid-Wechselrichter Af10k-slp? AF10K-SLP ist mit kompatibel mit Lithiumbatterien (Li-Ion) und Niederspannungs-Blei-Säure, in einem Bereich von 40 bis 60Vmit einer nominalen Spannung von 51,2v.

2. Was passiert mit den kritischen Anklagen meines Hauses, wenn ein Netzwerkschnitt produziert wird? Das Team enthält Funktion UPS mit einer Schaltzeit von weniger als 10 ms, praktisch unmerklich, was die Fütterung kritischer Lasten aufrechterhält, die an den Hafen von verbunden sind backup.

3. Kann ich die Photovoltaik-Installation in Bezug auf die Macht des überholen? solar-Wechselrichter? Ja, der AF10K-SLP unterstützt a Bis zu 1,5-mal übermeinamentiert seine Nennkraft, die die Oberfläche von voll ausnutzt Solarplatten Auf dem Dach verfügbar.

4. Wie viele wechselrichter AF10K-SLP kann parallel anschließen, um die Leistung zu erweitern? Das System gibt zu 6 Einheiten parallel (Stapel), mit dem Sie die Gesamtleistung der Installation skalieren können, indem Sie ein einzelnes Teammodell aufrechterhalten.

5. Fügen Sie den AF10K-SLP-Schutz gegen elektrische Bögen auf der Photovoltaik-Seite ein? Ja. Das Team integriert FV-ARC-Erkennung (PV-Arc-Erkennung) und schnellund die in modernen Wohneinrichtungen erforderlichen Sicherheitsstandards erfüllen.

6. Wie hilft das? solar-Wechselrichter um die elektrische Rechnung vor einem hybrid-Wechselrichter konventionellen? Dank seines energiermanagements basierend auf Zeittarif (tou) und vertragliche Leistung, AF10K-SLP gilt Strategien für Peak Rasieren die Verringerung der Netzwerkspitzen, minimiert die in den teuersten Stunden gekauften Energie. Sie können mehr Energieoptimierungsstrategien in der Blog Tienda Solar oder sehen Sie den vollständigen Katalog in der Zuhause Tienda Solar.
