Hybrid Solar Kit Deye 12kw Einphasig mit 24 Panels Tongwei 630W und 2 Batterien 5,12 kWh

Detaillierte technische Eigenschaften

Vollständige Systemdaten

• Totale Photovoltaik-Leistung: 15,12kwp (24 x 630W)
• Nominalausgangsleistung AC: 12.000W
• Speicherkapazität: 10.24kWh Nomales / 9,2kWh nützlich (2 x 5,12 kWh)
• Maximaler Strom der Batteriebank: 200A (die solar-wechselrichter unterstützt 250A)
• Saiten-Konfiguration: 3 8 panel-saiten (eines von MPPT)
• Art des Netzwerks: Einphasig 220 / 230V (L + N + PE)

Hybrid-Wechselrichter Deye SUN-12K-SG02LP1-EU-AM3

• Nennwechselspannung (Eingabe / ausgabe:) 12.000W
• Maximal scheinbare Leistung: 13.200VA
• Leistungsspitze im isolierten Modus: 2 mal das nominale für 10 s
• Maximaler Eintritt FV-Leistung: 18.000W
• Maximaler Zugang FV-Leistung: 24.000W
• Spannung der FV-Maximaleingabe: 500V
• Startspannung: 125V
• MPPT-Spannungsbereich: 150-425V
• Nominale FV-Spannung: 370V
• Anzahl der MPPT / saiten von MPPT: 3/2 + 2 + 2
• Maximaler FV-Betriebstrom: 26A + 26A + 26A
• Maximaler Kurzschlussstrom: 44A + 44A + 44A
• Art der kompatiblen Batterie: Blei-Säure oder Ionenlithium
• Batteriespannungsbereich: 40-60V
• Maximales Laden / entladen strom: 250A
• Nominal- und maximaler Wechselstrom (Eingabe / Ausgabe:) 54.6A / 52.2A
• Maximaler kontinuierlicher Netzwerkschritt (Netzwerk ein Verbrauch:) 60A
• Maximum efficiency: 97,6%
• Europäische Effizienz: 96,5%
• MPPT-Effizienz: mehr als 99%
• Harmonische Verzerrung (THDI:) weniger als 3%
• Einstellbarer Leistungsfaktor: 0.8 induktiv auf 0,8 kapazitiv
• Parallelbetrieb: bis zu 16 einheiten (on-grid und off-grid)
• Schutz gegen elektrische Bogen (AFCI:) optional
• Kommunikation: RS485 / RS232 / DOSE
• Überwachung: GPRS / WIFI / Bluetooth / 4G / LAN (optional)
• Überspannungsschutz: Typ II in DC und AC
• Schutzart: IP65
• Betriebstemperatur: von -40 bis 60 ° C (verringerung der Leistung über 45 ° C)
• Lärm: weniger als 45 dB
• Kühlung: Intelligente Belüftung durch Luft
• Topologie: Transformator
• Maße: 420 x 670 x 233 mm
• Gewicht: 35,6kg
• Netzwerkvorschriften: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, G99, C10-11
• Garantie: 5 oder 10 jahre, gemäß dem ort der endgültigen installation

Solarpanel Tongwei TNC 2.0 Twmnh-66HD630

• Maximale Leistung (PMAX:) 630W
• Spannung im Freikreis (VOC:) 49,50V
• Kurzschlussstrom (ISC:) 16,18A
• Spannung am maximalen Power Point (VMP:) 41,10V
• Strom am Punkt der maximalen Leistung (Imp:) 15,33A
• Effizienz des Moduls: 23,3%
• Leistungstoleranz: 0 bis + 3%
• Power BNPI (1000w / m² Frontal + 135W / m² hinten:) 695,4W
• Macht mit Heckgewinn von 5% / 15% / 25%: 661W / 724W / 787W
• Brillialitätskoeffizient (PMAX:) 80 ± 5%
• PMAX Temperaturkoeffizient: -0,28%/°C
• VOC-Temperaturkoeffizient: -0,24%/°C
• ISC-Temperaturkoeffizient: + 0,046%/°C
• Art der Zelle: TNC N-typ, 132 strümpfezellen (6 x 22)
• Frontglas: 2,0 mm mit antireflektierender beschichtung, halbpoliert
• Hinterglas: 2,0 mm halbpoliert
• Rahmen: Eloxierte Aluminiumlegierung
• Anschlussbox: IP68, 3 Dioden
• Kabelabschnitt: 4,0mm²
• Maximum mechanical load: 5.400 Pa Front / 2.400 BA Heck
• Maximale Systemspannung: 1.500V DC
• Maximale Sicherung in Reihe: 30A
• Betriebstemperatur: von -40 bis 70 ° C
• Maße: 2.382 x 1,134 x 30 mm
• Gewicht: 32,2kg
• Produktgarantie: 12 jahre
• Lineare Energiegarantie: 30 jahre (1% im ersten jahr, 0,4% pro jahr; 87.40% in 30 jahren)

Lithiumbatterie Deye SE-G5.1 PRO-B (2 Einheiten, Daten pro Modul)

• Chemie: LiFepo4 (Lithiumferrophosphat) ohne Kobalt
• Kapazität: 100Ah
• Nennspannung: 51,2V
• Betriebsspannungsbereich: 43,2-57,6V
• Nominale Energie: 5,12kwh
• Nützliche Energie: 4,6kwh (90% DOD, 0,5C bei 25 ° C)
• Empfohlener Belastung / entladungsstrom: 50A
• Laststrom / maximaler entlastung: 100A
• Pico-Strom (2 min, 25 ° C:) 150A
• Tiefe von empfohlenen Download: 90%
• Alter: mehr als 6.000 zyklen (25 ° C, 0,5 c, 90% DOD, 70% EOL)
• Kumulierte Energie: 16Mwh 70% eOL
• Skalierbarkeit: bis zu 64 Einheiten parallel (327 kWh), 32 ohne externe konfiguration
• Kommunikation: KANN 2.0, RS485
• Ladungstemperatur: von 0 bis 55 ° C (von -20 bis 55 ° C mit optionaler Heizung)
• Entladungstemperatur: von -20 bis 55 ° C
• Schutzart: IP20 (installation in innenräumen)
• Montage: Wand, Boden oder Rack 19 "
• Maße: 440 x 133 x 540 mm
• Gewicht: 45kg
• Zertifizierungen: UN38.3, IEC 62619, EG, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantie: 10 jahre (vorbehaltlich der bedingungen des herstellers)

Vorteile des Solar-Kits Deye 12kw mit 2 Batterien von 5,12 kWh und 24 Panels Tongwei

Doppelter Lager- und Batterieleistung

Vor der Version mit einem einzelnen Modul zwei Batterien SE-G5.1 Pro-B duplizieren sie die verfügbare energie 4,6kwh nach 9,2kwh nützlich, und erhöhen sie den maximalen strom der bank an 200A. Bei nominaler Spannung ist das deshalb 10kw diese lagerung kann in spitzen liefern, vor dem 5kw einer einzelnen Batterie. Für ein solar-wechselrichter von 12kw, der unterschied wird bemerkt, sobald die sonne platziert wird: das haus oder das geschäft kann lasten wie das aufrechterhalten klimaanlage, das elektrische küche oder die beleuchtung ohne auf das netzwerk zurückzugreifen.

Ein solar-wechselrichter einphasig high-kapazität

Die SUN-12K-SG02LP1-EU-AM3 kombiniert 12.000 Watt nominal, , 13.200VA scheinbar und doppelte gipfel seiner leistung für 10 sekunden im isolierten Modus. Euer eure 60a Netzwerkschritt und sein batteriestrom von 250A platzieren Sie es als das meiste Strommodell der SG02LP1-Serie im Bereich von wechselrichter hybrid einphasige von Deye. Programmieren 6 slots, hochladen von a dieselgenerator, integrieren sie eine vorhandene installation durch kupplung AC und arbeiten parallel mit bis zu 16 teams.

Drei MPPT für Deckel mit mehreren Orientierungen

Mit 3 unabhängige MPPT-Anhänger, das 24 paneele sie sind in drei zeichenfolgen von 8 gruppiert, die in installiert werden können verschiedene röcke, zum Beispiel Süd und Westen, ohne dass die anderen bestraft werden. Jeder Eintrag gibt zu 26A, über der 15,33A arbeitsplatte, also gibt es keinen stromschnitt.

Tongwei-Module mit Doppelglas und Bisibialität

Die 24 panels TNC 2.0 gebraucht 132 durchschnittliche N-Typ-Zellen und 2,0 mm glas auf beiden seiten, mit einem temperaturkoeffizient von -0,28%/°C und bifilifizität von 80 ± 5%. Tongwei garantiert das 87.40% der macht in 30 jahren. Entdecken Sie andere Modelle in unserer Kategorie solarplatten und andere fähigkeiten in lithiumbatterien.

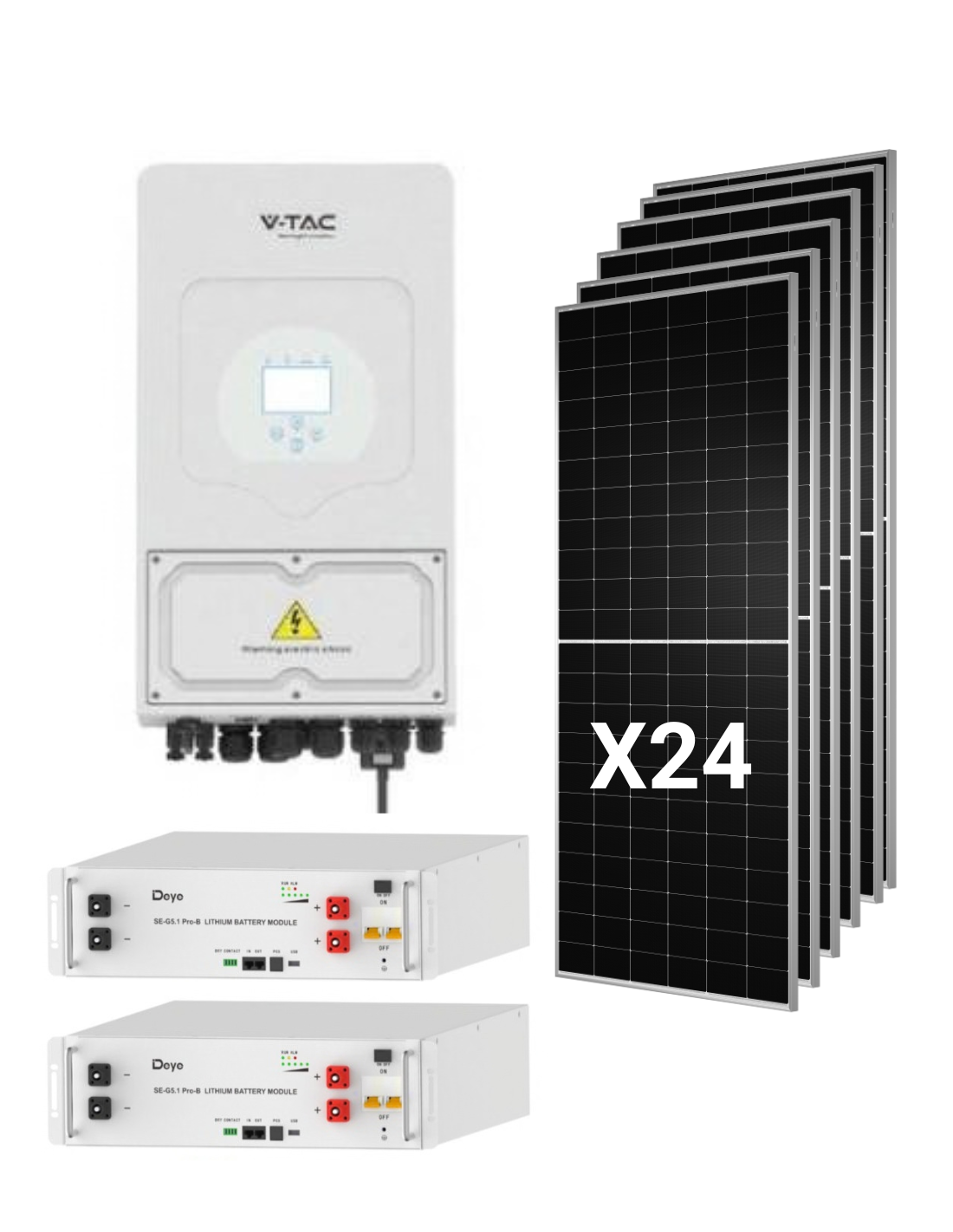

Was beinhaltet es

• 1 x Hybrid-Wechselrichter Deye SUN-12K-SG02LP1-EU-AM3 von 12.000W, , einphasig.
• 24 x Tongwei Solar Panel TNC 2.0 TwMNH-66HD630 von 630W, N-typ bifacial.
• 2 x Lithium-Batterie Deye SE-G5.1 Pro-B von 5,12kwh (10,24kwh insgesamt). Jede Batterie beinhaltet verbindungskabel zu solar-wechselrichter 3U-Lpcable1500, , 3u-Lbcable parallel cable150, , sucht nach 19 "rack, , stapeln von klammern und wandhalterungen mit schrauben.

Auf Tienda Solar sie können die bestellung mit abschließen mit strukturen für sonnenkollektoren für den deckel oder boden und mit dem rest des elektrischen materials.

Technische Designdaten

Verteilung der 24 Platten

Jeder MPPT erhält eine zeichenfolge von 8 modulen in reihe. Die Spannung der Arbeit von jeder Zeichenfolge ist 328,8V, zentriert auf dem MPPT-Fenster 150-425V; im offenen kreislauf erreicht 396V in stc und einigen 429V mit -10 ° C, berechnet mit dem VOC-Koeffizienten -0,24%/°C, unter der 500V max. Die 15.120Wp summen sind in der 18.000 watt-Eingang, mit einem DC / AC-Verhältnis von 1,26, und das Panel ISC (16,18A) es ist weit weg von der 44A pro eingang.

Bank der Batterien parallel

Beide SE-G5.1 Pro-B sie beitreten mit dem kabel 3U-Lbcable150 und das set verbindet sich mit solar-wechselrichter mit dem 3U-Lpcable1500, kommunizieren durch Kann oder rs485. Die Bank gibt zu 200A beladen und maximaler entlastung unterhalb der 250A von der solar-wechselrichter, und 100A als empfohlene aktuelle (2 x 50a), das ist der Referenz für den kontinuierlichen Gebrauch. Du kannst stapel auf dem boden, , wand oder reiten rack von 19 "; jedes modul wiegt 45kg und sein IP20, müssen sie in einem inneren installiert werden.

Geschätzte Produktion und Lagerung

Mit 5 stunden sonnenspitze und eine globale leistung von 80%, das feld von 15,12kwp würde einige produzieren 60kwh täglich der durchschnittlichen jährlichen, als indikativer Referenz. Die 9,2kwh nützlich sie erlauben ihnen, eine herumzusparen 15% dieser produktion und einigen 9 stunden vom nächtlichen verbrauch mit einem durchschnitt von 1kw. Der Rest der Energie nutzt direkt tagsüber direkt oder wird in das Netzwerk gegossen. In dem Blog Tienda Solar unsere experten erklären, wie sie produktion und lagerung an ihr verbrauchsprofil anpassen können.

Für wen ist dieses Kit?

Geschäft mit Tageszeitplan und etwas Nachtverbrauch

Geschäfte, Büros oder Workshops nutzen davon 15kwp tagsüber und benutzen sie die 9,2kwh batterie für kältekameras, beleuchtung oder geräte, die von stunden beleuchtet bleiben.

Große Häuser mit Luftstopper- oder Elektroauto

Eine Erzeugung dieser Größe und zwei Batterien ermöglichen den Großteil des Tagesverbrauchs und eines wichtigen Teils des Abends, wobei der Rand weiter ausbauen kann.

Installateure mit Hochleistungs-Projekten in einphasig

Solar-Wechselrichter, fV-Feld und Lagerung bereits Größe reduzieren die Berechnungszeit. Fragen Sie für andere Kombinationen alle unsere sonnenkits oder der bereich von wechselrichter solar.

Häufig gestellte Fragen (FAQ)

1. Was beitragen die zweite Batterie zu einem 12-kW-Kit?

Doppelte nützliche Energie 4,6kwh nach 9,2kwh, und der maximale strom der bank 100A nach 200A. Dadurch kann der Batterie viel größere Belastungen ohne Sun halten, obwohl der Referenz für den kontinuierlichen Gebrauch den empfohlenen Strom von 2 x 50a, einige 5kw.

2. Kann ich die Batterien weiter ausbauen?

Ja. Die SE-G5.1 Pro-B unterstützt bis zu 32 einheiten parallel ohne externe konfiguration und 64 insgesamt (327 kWh). Mit 60kwh täglich der geschätzten produktion, erweitern sie zu 4 oder mehr batterien es ermöglicht einen viel größeren teil der energie.

3. Wie verbinden sich die Paneele mit solar-wechselrichter?

Auf 3 8 panel-saiten, eines von MPPT. Jede Zeichenfolge funktioniert für einige 328,8V und es überschreitet nicht das 429V in der schaltung auf -10 ° C geöffnet, unabhängig MPPT zu sein, kann jede Zeichenfolge in einer anderen Ausrichtung gehen.

4. Funktioniert das System im Blackout?

Ja. Die solar-wechselrichter kann arbeiten isoliert mit der energie der paneele und der batterien und gibt es zu twicts von doppelt soweit sie sind 10 sekunden lang. Autonomie hängt vom Verbrauch und den Anlagestaat der Batteriebank ab.

5. Kann ich es legalisieren, um Überschüsse auszugleichen?

Die solar-wechselrichter enthält spanische zertifizierung UNE 217002 unter den Netzwerkverbindungsregeln. Ein autorisiertes Installationsprogramm muss die Legalisierung und Entschädigung von Überschüssen verarbeiten und überprüfen, ob Ihre Lieferung einphasig gibt die macht eines teams von 12kw.

6. Welche Garantien bieten die Komponenten an?

Tongwei Panels: 12 jahre produkt und 30 jahre lineare kraft. . Batterien Deye SE-G5.1 Pro-B: 10 jahre. . Solar-Wechselrichter Deye: 5 oder 10 jahre, abhängig von der endgültigen Installationsstelle. Die Bedingungen jedes Herstellers gelten.

7. Welche Oberfläche brauche ich für die 24 Paneele?

Each panel measures 2.382 x 1,134 mm und wiegen 32,2kg. Das Set nimmt einige ein 65m² ohne trennungen zu zählen, und die module unterstützt 5.400 Pa der vorderen beladung und 2.400 Pa zurück.
