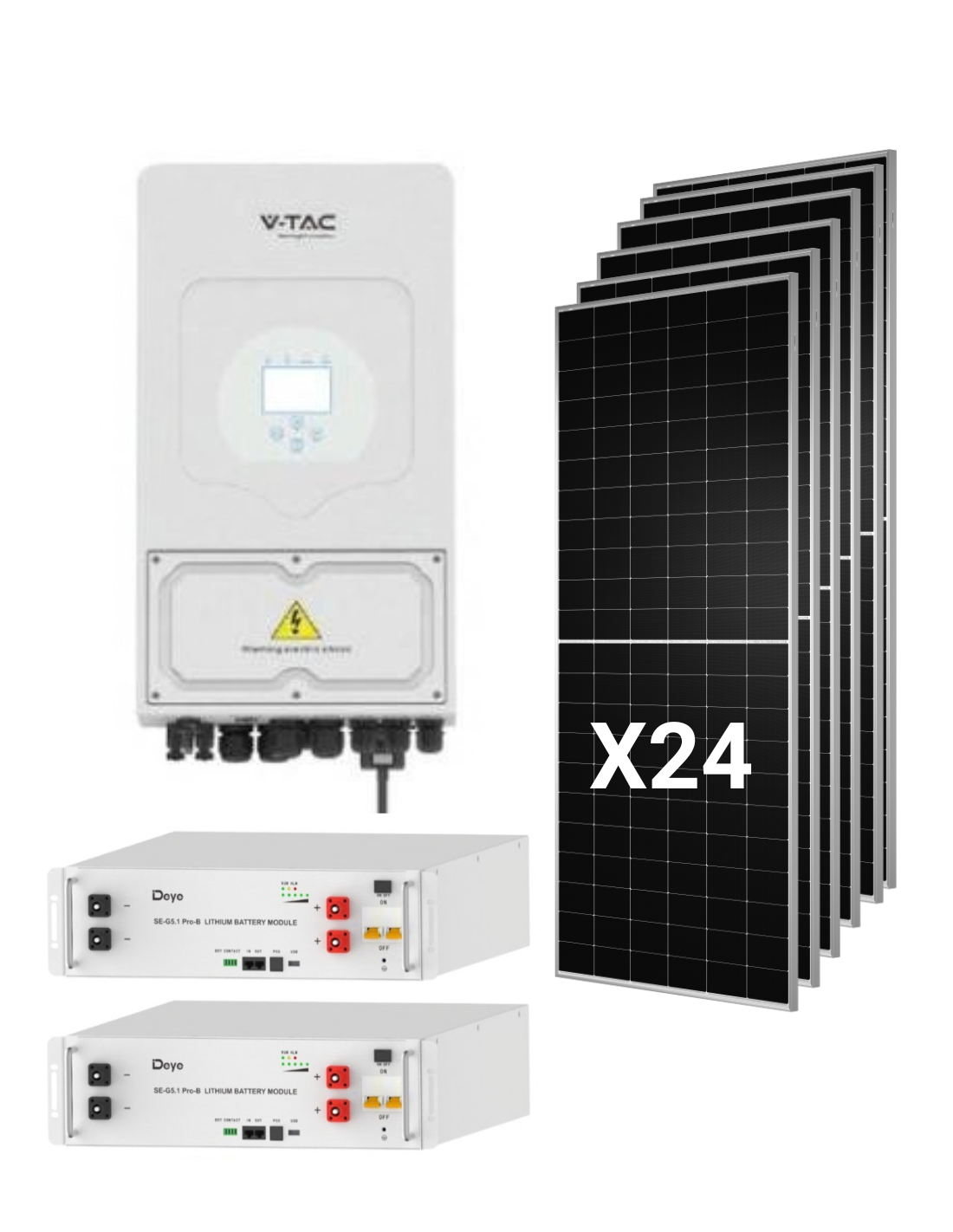

Kit Solar Híbrido Deye 12kW Monofásico con 24 Paneles Tongwei 630W y 2 Baterías 5,12kWh

Características Técnicas Detalladas

Datos del sistema completo

• Potencia fotovoltaica total: 15,12kWp (24 x 630W)
• Potencia nominal de salida AC: 12.000W
• Capacidad de almacenamiento: 10,24kWh nominales / 9,2kWh útiles (2 x 5,12kWh)
• Corriente máxima del banco de baterías: 200A (el inversor admite 250A)
• Configuración de strings: 3 strings de 8 paneles (uno por MPPT)
• Tipo de red: Monofásica 220/230V (L+N+PE)

Inversor híbrido Deye SUN-12K-SG02LP1-EU-AM3

• Potencia nominal AC (entrada/salida): 12.000W
• Potencia aparente máxima: 13.200VA
• Potencia pico en modo aislado: 2 veces la nominal durante 10 s
• Potencia FV máxima de entrada: 18.000W
• Potencia FV máxima de acceso: 24.000W
• Tensión FV máxima de entrada: 500V
• Tensión de arranque: 125V
• Rango de tensión MPPT: 150-425V
• Tensión FV nominal: 370V
• Número de MPPT / strings por MPPT: 3 / 2+2+2
• Corriente FV máxima de operación: 26A + 26A + 26A
• Corriente máxima de cortocircuito FV: 44A + 44A + 44A
• Tipo de batería compatible: Plomo-ácido o ion-litio
• Rango de tensión de batería: 40-60V
• Corriente máxima de carga/descarga: 250A
• Corriente nominal y máxima AC (entrada/salida): 54,6A / 52,2A
• Paso de red continuo máximo (red a consumos): 60A
• Eficiencia máxima: 97,6%
• Eficiencia europea: 96,5%
• Eficiencia MPPT: más del 99%
• Distorsión armónica (THDi): menos del 3%
• Factor de potencia ajustable: 0,8 inductivo a 0,8 capacitivo
• Funcionamiento en paralelo: hasta 16 unidades (on-grid y off-grid)
• Protección contra arco eléctrico (AFCI): opcional
• Comunicación: RS485 / RS232 / CAN
• Monitorización: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Protección contra sobretensiones: Tipo II en DC y AC
• Grado de protección: IP65
• Temperatura de funcionamiento: de -40 a 60 °C (reducción de potencia por encima de 45 °C)
• Ruido: menos de 45dB
• Refrigeración: Ventilación inteligente por aire
• Topología: Sin transformador
• Dimensiones: 420 x 670 x 233 mm
• Peso: 35,6kg
• Normativa de red: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, EN 50549-1, G98, G99, C10-11
• Garantía: 5 o 10 años, según el lugar de instalación final

Panel solar Tongwei TNC 2.0 TWMNH-66HD630

• Potencia máxima (Pmax): 630W
• Tensión en circuito abierto (Voc): 49,50V
• Corriente de cortocircuito (Isc): 16,18A
• Tensión en el punto de máxima potencia (Vmp): 41,10V
• Corriente en el punto de máxima potencia (Imp): 15,33A
• Eficiencia del módulo: 23,3%
• Tolerancia de potencia: 0 a +3%
• Potencia BNPI (1000W/m² frontal + 135W/m² trasera): 695,4W
• Potencia con ganancia trasera del 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de bifacialidad (Pmax): 80±5%
• Coeficiente de temperatura de Pmax: -0,28%/°C
• Coeficiente de temperatura de Voc: -0,24%/°C
• Coeficiente de temperatura de Isc: +0,046%/°C
• Tipo de célula: TNC N-type, 132 medias células (6 x 22)
• Vidrio frontal: 2,0 mm con recubrimiento antirreflectante, semitemplado
• Vidrio trasero: 2,0 mm semitemplado
• Marco: Aleación de aluminio anodizado
• Caja de conexiones: IP68, 3 diodos
• Sección de cable: 4,0mm²
• Carga mecánica máxima: 5.400 Pa frontal / 2.400 Pa trasera
• Tensión máxima del sistema: 1.500V DC
• Fusible máximo en serie: 30A
• Temperatura de funcionamiento: de -40 a 70 °C
• Dimensiones: 2.382 x 1.134 x 30 mm
• Peso: 32,2kg
• Garantía de producto: 12 años
• Garantía de potencia lineal: 30 años (1% el primer año, 0,4% anual; 87,40% a los 30 años)

Batería de litio Deye SE-G5.1 Pro-B (2 unidades, datos por módulo)

• Química: LiFePO4 (litio ferrofosfato), sin cobalto
• Capacidad: 100Ah
• Tensión nominal: 51,2V
• Rango de tensión de operación: 43,2-57,6V
• Energía nominal: 5,12kWh
• Energía útil: 4,6kWh (90% DoD, 0,5C a 25 °C)
• Corriente de carga/descarga recomendada: 50A
• Corriente de carga/descarga máxima: 100A
• Corriente pico (2 min, 25 °C): 150A
• Profundidad de descarga recomendada: 90%
• Vida útil: más de 6.000 ciclos (25 °C, 0,5C, 90% DoD, 70% EOL)
• Energía acumulada: 16MWh al 70% EOL
• Escalabilidad: hasta 64 unidades en paralelo (327kWh), 32 sin configuración externa
• Comunicación: CAN 2.0, RS485
• Temperatura de carga: de 0 a 55 °C (de -20 a 55 °C con calefacción opcional)
• Temperatura de descarga: de -20 a 55 °C
• Grado de protección: IP20 (instalación en interior)
• Montaje: Pared, suelo o rack de 19"
• Dimensiones: 440 x 133 x 540 mm
• Peso: 45kg
• Certificaciones: UN38.3, IEC 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantía: 10 años (sujeta a las condiciones del fabricante)

Beneficios del Kit Solar Deye 12kW con 2 Baterías de 5,12kWh y 24 Paneles Tongwei

El doble de almacenamiento y de potencia de batería

Frente a la versión con un solo módulo, las dos baterías SE-G5.1 Pro-B duplican la energía disponible, de 4,6kWh a 9,2kWh útiles, y elevan la corriente máxima del banco a 200A. A tensión nominal, eso supone unos 10kW que el almacenamiento puede entregar en picos, frente a los 5kW de una sola batería. Para un inversor de 12kW, la diferencia se nota en cuanto se pone el sol: la vivienda o el negocio puede mantener cargas como la climatización, la cocina eléctrica o la iluminación sin recurrir tanto a la red.

Un inversor monofásico de gran capacidad

El SUN-12K-SG02LP1-EU-AM3 combina 12.000W nominales, 13.200VA aparentes y picos del doble de su potencia durante 10 segundos en modo aislado. Su paso de red de 60A y su corriente de batería de 250A lo sitúan como el modelo de mayor potencia de la serie SG02LP1, dentro de la gama de inversores híbridos monofásicos de Deye. Permite programar 6 franjas horarias, cargar desde un generador diésel, integrar una instalación existente mediante acoplamiento AC y trabajar en paralelo con hasta 16 equipos.

Tres MPPT para cubiertas con varias orientaciones

Con 3 seguidores MPPT independientes, los 24 paneles se agrupan en tres strings de 8 que pueden instalarse en faldones distintos, por ejemplo este, sur y oeste, sin que uno penalice a los otros. Cada entrada admite 26A, por encima de los 15,33A de trabajo del panel, de modo que no hay recorte de corriente.

Módulos Tongwei con doble vidrio y bifacialidad

Los 24 paneles TNC 2.0 emplean 132 medias células N-type y vidrio de 2,0 mm en ambas caras, con un coeficiente de temperatura de -0,28%/°C y bifacialidad del 80±5%. Tongwei garantiza el 87,40% de la potencia a los 30 años. Descubre otros modelos en nuestra categoría de placas solares y otras capacidades en baterías de litio.

Qué incluye

• 1 x Inversor híbrido Deye SUN-12K-SG02LP1-EU-AM3 de 12.000W, monofásico.
• 24 x Panel solar Tongwei TNC 2.0 TWMNH-66HD630 de 630W, N-type bifacial.
• 2 x Batería de litio Deye SE-G5.1 Pro-B de 5,12kWh (10,24kWh en total). Cada batería incluye cable de conexión al inversor 3U-LPCable1500, cable de paralelo 3U-LBCable150, orejetas para rack de 19", soportes de apilado y soportes de pared con tornillería.

En Tienda Solar puedes completar el pedido con estructuras para paneles solares para cubierta o suelo y con el resto de material eléctrico.

Datos técnicos de diseño

Distribución de los 24 paneles

Cada MPPT recibe un string de 8 módulos en serie. La tensión de trabajo de cada string es de 328,8V, centrada en la ventana MPPT de 150-425V; en circuito abierto alcanza 396V en STC y unos 429V con -10 °C, calculados con el coeficiente de Voc de -0,24%/°C, por debajo de los 500V máximos. Los 15.120Wp totales están dentro de la entrada FV de 18.000W, con una relación DC/AC de 1,26, y la Isc del panel (16,18A) queda lejos de los 44A por entrada.

Banco de baterías en paralelo

Las dos SE-G5.1 Pro-B se unen con el cable 3U-LBCable150 y el conjunto se conecta al inversor con el 3U-LPCable1500, comunicando por CAN o RS485. El banco admite 200A de carga y descarga máxima, por debajo de los 250A del inversor, y 100A como corriente recomendada (2 x 50A), que es la referencia para el uso continuo. Se pueden apilar en el suelo, colgar en pared o montar en rack de 19"; cada módulo pesa 45kg y, al ser IP20, debe instalarse en interior.

Producción y almacenamiento estimados

Con 5 horas solares pico y un rendimiento global del 80%, el campo de 15,12kWp produciría unos 60kWh diarios de media anual, como referencia orientativa. Los 9,2kWh útiles permiten guardar en torno a un 15% de esa producción y cubrir unas 9 horas de consumo nocturno con una media de 1kW. El resto de la energía se aprovecha de forma directa durante el día o se vierte a la red. En el Blog de Tienda Solar nuestros expertos explican cómo ajustar producción y almacenamiento a tu perfil de consumo.

¿Para quién es este kit?

Negocios con horario de día y algo de consumo nocturno

Comercios, oficinas o talleres aprovechan los 15kWp durante la jornada y usan los 9,2kWh de batería para cámaras frigoríficas, iluminación o equipos que siguen encendidos fuera de horario.

Viviendas grandes con aerotermia o coche eléctrico

Una generación de este tamaño y dos baterías permiten cubrir la mayor parte del consumo diurno y una parte importante del vespertino, con margen para seguir ampliando.

Instaladores con proyectos de alta potencia en monofásico

Inversor, campo FV y almacenamiento ya dimensionados reducen el tiempo de cálculo. Para otras combinaciones, consulta todos nuestros kits solares o la gama de inversores solares.

Preguntas Frecuentes (FAQ)

1. ¿Qué aporta la segunda batería en un kit de 12kW?

Duplica la energía útil, de 4,6kWh a 9,2kWh, y la corriente máxima del banco, de 100A a 200A. Eso permite que la batería sostenga cargas mucho mayores sin sol, aunque para uso continuo la referencia es la corriente recomendada de 2 x 50A, unos 5kW.

2. ¿Puedo seguir ampliando las baterías?

Sí. La SE-G5.1 Pro-B admite hasta 32 unidades en paralelo sin configuración externa y 64 en total (327kWh). Con 60kWh diarios de producción estimada, ampliar a 4 o más baterías permite almacenar una parte mucho mayor de la energía.

3. ¿Cómo se conectan los paneles al inversor?

En 3 strings de 8 paneles, uno por MPPT. Cada string trabaja a unos 328,8V y no supera los 429V en circuito abierto a -10 °C. Al ser MPPT independientes, cada string puede ir en una orientación distinta.

4. ¿El sistema funciona en caso de apagón?

Sí. El inversor puede trabajar en modo aislado con la energía de los paneles y de las baterías, y admite picos del doble de su potencia nominal durante 10 segundos. La autonomía dependerá del consumo y del estado de carga del banco de baterías.

5. ¿Puedo legalizarlo para compensar excedentes?

El inversor incluye la certificación española UNE 217002 entre sus normas de conexión a red. Un instalador autorizado debe tramitar la legalización y la compensación de excedentes, y comprobar que tu suministro monofásico admite la potencia de un equipo de 12kW.

6. ¿Qué garantías ofrecen los componentes?

Paneles Tongwei: 12 años de producto y 30 años de potencia lineal. Baterías Deye SE-G5.1 Pro-B: 10 años. Inversor Deye: 5 o 10 años, según el lugar de instalación final. Se aplican las condiciones de cada fabricante.

7. ¿Qué superficie necesito para los 24 paneles?

Cada panel mide 2.382 x 1.134 mm y pesa 32,2kg. El conjunto ocupa unos 65m² sin contar separaciones, y los módulos soportan 5.400 Pa de carga frontal y 2.400 Pa trasera.
