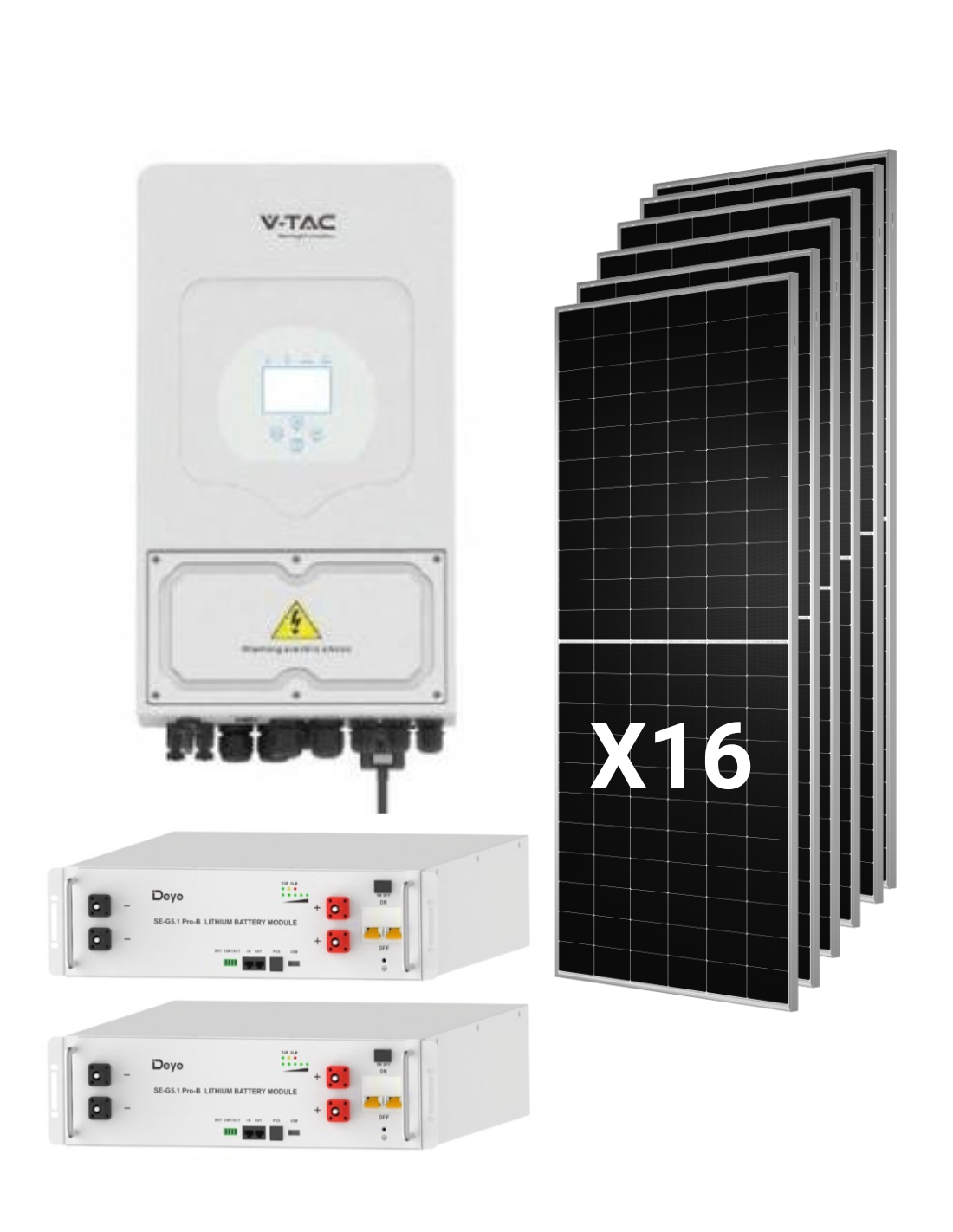

Hybrid Solar Kit Deye 8kw Einphasig mit 16 Panels Tongwei 630W und 2 Batterien 5,12 kWh

Detaillierte technische Eigenschaften

Vollständige Systemdaten

• Totale Photovoltaik-Leistung: 10,08kwp (16 x 630W)
• Nominalausgangsleistung AC: 8.000W
• Speicherkapazität: 10.24kWh Nomales / 9,2kWh nützlich (2 x 5,12 kWh)
• Maximaler Strom der Batteriebank: 200A begrenzt 190A für ihn solar-wechselrichter)
• Saiten-Konfiguration: 2 8-panel-saiten
• Art des Netzwerks: Einphasig 220 / 230V (L + N + PE)

Hybrid-Wechselrichter Deye SUN-8K-SG05LP1-EU

• Nennwechselspannung (Eingabe / ausgabe:) 8.000W
• Maximal scheinbare Leistung: 8.800VA
• Leistungsspitze im isolierten Modus: 2 mal das nominale für 10 s
• Maximaler Eintritt FV-Leistung: 10.400W
• Spannung der FV-Maximaleingabe: 500V
• Startspannung: 125V
• MPPT-Spannungsbereich: 150-425V
• Nominale FV-Spannung: 370V
• Anzahl der MPPT / saiten von MPPT: 2/2 + 2
• Maximaler FV-Betriebstrom: 26A + 26A
• Maximaler Kurzschlussstrom: 34A + 34A
• Art der kompatiblen Batterie: Blei-Säure oder Ionenlithium
• Batteriespannungsbereich: 40-60V
• Maximales Laden / entladen strom: 190A
• Nominalstrom AC (Eingabe / ausgabe:) 36.4A / 34.8A
• Maximum efficiency: 97,6%
• Europäische Effizienz: 96,5%
• MPPT-Effizienz: mehr als 99%
• Harmonische Verzerrung (THDI:) weniger als 3%
• Einstellbarer Leistungsfaktor: 0.8 induktiv auf 0,8 kapazitiv
• Parallelbetrieb: bis zu 16 einheiten (on-grid und off-grid)
• Kommunikation: RS485 / RS232 / DOSE
• Überwachung: GPRS / WIFI / Bluetooth / 4G / LAN (optional)
• Überspannungsschutz: Typ II in DC und AC
• Schutzart: IP65
• Betriebstemperatur: von -40 bis 60 ° C (verringerung der Leistung über 45 ° C)
• Lärm: weniger als 30 dB
• Kühlung: Intelligente Belüftung durch Luft
• Topologie: Transformator
• Maße: 330 x 580 x 232 mm
• Gewicht: 24,9kg
• Netzwerkvorschriften: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantie: 5 oder 10 jahre, gemäß dem ort der endgültigen installation

Solarpanel Tongwei TNC 2.0 Twmnh-66HD630

• Maximale Leistung (PMAX:) 630W
• Spannung im Freikreis (VOC:) 49,50V
• Kurzschlussstrom (ISC:) 16,18A
• Spannung am maximalen Power Point (VMP:) 41,10V
• Strom am Punkt der maximalen Leistung (Imp:) 15,33A
• Effizienz des Moduls: 23,3%
• Leistungstoleranz: 0 bis + 3%
• Power BNPI (1000w / m² Frontal + 135W / m² hinten:) 695,4W
• Macht mit Heckgewinn von 5% / 15% / 25%: 661W / 724W / 787W
• Brillialitätskoeffizient (PMAX:) 80 ± 5%
• PMAX Temperaturkoeffizient: -0,28%/°C
• VOC-Temperaturkoeffizient: -0,24%/°C
• ISC-Temperaturkoeffizient: + 0,046%/°C
• Art der Zelle: TNC N-typ, 132 strümpfezellen (6 x 22)
• Frontglas: 2,0 mm mit antireflektierender beschichtung, halbpoliert
• Hinterglas: 2,0 mm halbpoliert
• Rahmen: Eloxierte Aluminiumlegierung
• Anschlussbox: IP68, 3 Dioden
• Kabelabschnitt: 4,0mm²
• Maximum mechanical load: 5.400 Pa Front / 2.400 BA Heck
• Maximale Systemspannung: 1.500V DC
• Maximale Sicherung in Reihe: 30A
• Betriebstemperatur: von -40 bis 70 ° C
• Maße: 2.382 x 1,134 x 30 mm
• Gewicht: 32,2kg
• Produktgarantie: 12 jahre
• Lineare Energiegarantie: 30 jahre (1% im ersten jahr, 0,4% pro jahr; 87.40% in 30 jahren)

Lithiumbatterie Deye SE-G5.1 PRO-B (2 Einheiten, Daten pro Modul)

• Chemie: LiFepo4 (Lithiumferrophosphat) ohne Kobalt
• Kapazität: 100Ah
• Nennspannung: 51,2V
• Betriebsspannungsbereich: 43,2-57,6V
• Nominale Energie: 5,12kwh
• Nützliche Energie: 4,6kwh (90% DOD, 0,5C bei 25 ° C)
• Empfohlener Belastung / entladungsstrom: 50A
• Laststrom / maximaler entlastung: 100A
• Pico-Strom (2 min, 25 ° C:) 150A
• Tiefe von empfohlenen Download: 90%
• Alter: mehr als 6.000 zyklen (25 ° C, 0,5 c, 90% DOD, 70% EOL)
• Kumulierte Energie: 16Mwh 70% eOL
• Skalierbarkeit: bis zu 64 Einheiten parallel (327 kWh), 32 ohne externe konfiguration
• Kommunikation: KANN 2.0, RS485
• Ladungstemperatur: von 0 bis 55 ° C (von -20 bis 55 ° C mit optionaler Heizung)
• Entladungstemperatur: von -20 bis 55 ° C
• Schutzart: IP20 (installation in innenräumen)
• Montage: Wand, Boden oder Rack 19 "
• Maße: 440 x 133 x 540 mm
• Gewicht: 45kg
• Zertifizierungen: UN38.3, IEC 62619, EG, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantie: 10 jahre (vorbehaltlich der bedingungen des herstellers)

Vorteile des Solar-Kits Deye 8kw mit 2 Batterien von 5,12 kWh und 16 Tongwei-Panels

Eine Bank von Batterien auf der Höhe der solar-wechselrichter

Mit einem einzigen 5,12 kWh-Akku, der Macht, die in einigen Speicherauflagen liefern kann 5kw. Mit zwei Module SE-G5.1 PRO-B parallel, der maximale strom der bank steigt auf 200A und das limit wird zu dem von sich solar-wechselrichter, von 190A. Das Ergebnis ist ein ausgewogenes System: In der Nacht kann das Haus den Akku mit der vollmacht Deye von 8kw, und während des tages werden die überschüsse mit einer viel höheren rate gelagert.

Mehr Energie für Nachmittag und Nacht gerettet

Die 9,2kwh nützlich sie duplizieren die kapazität der version mit einer batterie und ermöglichen den abdeckung der abendverbrauchspitzen: elektrische küche, , waschmaschine, , klimaanlage oder beleuchtung. Es ist eine Konfiguration, die den Prozentsatz des Selbstverbrauchs aufsteigern und die in den teuersten Stunden erworbenen Energie reduziert. Wenn Sie mit anderen Modellen vergleichen möchten, besuchen Sie unseren Abschnitt von lithiumbatterien.

10Kwp-Generierung, die vollständig verwendet wird

Die SUN-8K-SG05LP1-EU ist das obere Modell der SG05LP1-Single-Phase-Serie, eines der Familien von wechselrichter hybrid von Deye mehr in der Unterkunft vorhanden. Ihre 26A von MPPT decken Sie ohne Ausschnitte den Anteil von 15,33A der Tangwei 630W-Panel und deren Einreise 10.400W gib das zu 10.080Wp des Kits. Außerdem ermöglicht es die Programmierung 6 slots, hochladen von a dieselgenerator und arbeiten parallel mit bis zu 16 teams, und treffen RD 140 und UNE 217002.

Tongwei Double Glassodule

Die 16 panels TNC 2.0 integrieren 132 durchschnittliche N-Typ-Zellen, , 2,0 mm glas auf beiden seiten und iP68-Anschlusskasten. Mit einer temperaturkoeffizient von -0,28%/°C und bifilifizität von 80 ± 5%, sie behalten im Sommer hohe Leistung auf und nutzen das auf der Rückseite reflektierte Licht. Tongwei garantiert das 87.40% der macht in 30 jahren. Entdecken Sie den gesamten Bereich in unserer Kategorie von solarplatten.

Kit-Inhalt

• 1 x Hybrid-Wechselrichter Deye SUN-8K-SG05LP1-EU von 8.000W, , einphasig.
• 16 x Tongwei TNC 2.0 Solarpanel TwMNH-66HD630 von 630W, N-typ bifacial.
• 2 x Lithium-Batterie Deye SE-G5.1 Pro-B von 5,12kwh (10,24kwh insgesamt). Jede Batterie beinhaltet verbindungskabel zu solar-wechselrichter 3U-Lpcable1500, , 3u-Lbcable parallel cable150, , sucht nach 19 "rack, , stapeln von klammern und wandhalterungen mit schrauben.

Auf Tienda Solar zusätzlich zu arrangieren strukturen für sonnenkollektoren für jede art von abdeckung und das gesamte elektrische material, um die montage abzuschließen.

Installationsdesign

Saiten: 8 Panels in Reihe nach MPPT

Die 16 Module sind in angeschlossen zwei acht saiten, eine für jedes mppt:

• Arbeitsspannung durch String (VMP:) 328,8V, innerhalb des MPPT-Bereichs 150-425V.
• Spannung in der Schaltung geöffnet durch String (STC:) 396V.
• Öffnen-Schaltungsspannung, die bei -10 ° C geschätzt wird: etwas 429V, mit dem VOC-Koeffizienten von -0,24%/°C, unter dem limit von 500V.
• Strom durch Zeichenfolge: 15,33A, vor dem 26A von MPPT zugelassen.
• DC / AC-Verhältnis: 1,26 (10.080WP gegenüber 8.000 Watt nominal.)

Anschluss der Batterien

Beide SE-G5.1 Pro-B sie beitreten parallel mit dem kabel 3U-Lbcable150, das strom und kommunikation zwischen modulen überträgt, und das set verbindet sich mit solar-wechselrichter mit dem kabel 3U-Lpcable1500 für Kann oder rs485. Sie können stapel auf dem boden mit den unterstützten unterstützungen, wand oder auf einem montiert rack von 19 ". Jedes Modul wiegt 45kg und maßnahmen 440 x 133 x 540 mm; sein IP20, müssen sie drinnen installiert werden.

Balance zwischen Produktion und Lagerung

Mit 5 stunden sonnenspitze des durchschnitts und einer globalen leistung von 80%, das 10,08kwp würde einige produzieren 40 kWh am Tag der durchschnittlichen jährlichen, als indikativer Referenz. Die 9,2kwh nützlich von batterien ermöglichen es ihnen, fast ein viertes teil dieser Energie; Der Rest wird direkt verbraucht oder in das Netzwerk gegossen. Mit einem gemeinen Nachtverbrauch von 1kw, die batterie würde einige abdecken 9 stunden. Um diese Zahlen an Ihren Fall anzupassen, konsultieren Sie die Anleitungen unserer Experten in der Blog Tienda Solar.

Wofür ist das Gehäuse ideal?

Große Häuser mit dem Verbrauch, der während des Tages verteilt ist

Gehäuse aerotermia, , schwimmbad, , telearbeit oder elektrofahrzeug nutzen sie die 10kwp tagsüber und der 9,2kwh batterie am nachmittag und nacht.

Häuser, die eine starke Unterstützung brauchen

Auf isoliert, das solar-wechselrichter unterstützt twicts von doppelt soweit sie sind 10 sekunden lang, und die zwei batteriebank kann bei einem versorgungsschnitt hohe belastungen halten.

Installateure, die ein ausgewogenes System suchen

Solar-Wechselrichter, photovoltaikfeld und -lagerung bereits miteinander dienten, reduzieren die Gestaltszeit. Für andere Konfigurationen beraten Sie unsere sonnenkits oder das gesamte bereich von wechselrichter solar.

Häufig gestellte Fragen (FAQ)

1. Was ändert sich, wenn Sie sich von einem bis zwei Batterien mit dem bewegen solar-wechselrichter Deye von 8kw?

Mit einer Batterie ist die vom Speicher verfügbare Macht um die 5kw (100A). Mit zwei gibt die Bank zu 200A und das system ist durch die 190A von der solar-wechselrichter, also können sie das haus füttern 8kw sunless für den kontinuierlichen Gebrauch ist optimal, um in der Nähe des empfohlenen Stroms zu arbeiten (2 x 50a), einige 5kw, und reservieren Sie die maximale Leistung für Peaks. Darüber hinaus geht nützliche Energie aus 4,6kwh nach 9,2kwh.

2. Kann ich später eine dritte Batterie hinzufügen?

Ja. Die SE-G5.1 Pro-B unterstützt bis zu 32 einheiten parallel ohne externe konfiguration und 64 insgesamt (327 kWh). Mit einem Generator von 10kwp, expandieren 3 oder 4 batterien es ermöglicht einen größeren teil der täglichen produktion.

3. Wie viele Saiten brauche ich für die 16 Panels?

Zwei Saiten 8 panels in reihe, eines von MPPT. Jede Zeichenfolge funktioniert für einige 328,8V und es überschreitet nicht das 429V in der schaltung auf -10 ° C offen, wird es nicht empfohlen, sie in 4 Zeichenfolgen von 4 zu teilen: die Anspannung der Arbeit, einige 164V, ich wäre zu nahe an dem MPPT-Minimum.

4. Macht das Kit es aus, überschüssige Überschüsse auszugleichen?

Ja. Die solar-wechselrichter entspricht den spanischen vorschriften RD 140 und UNE 217002. Ein autorisiertes Installationsprogramm muss die Installation legalisieren und die Entschädigung mit dem Händler und der Marketingmaschine verarbeiten.

5. Welche Autonomie habe ich während eines Blackouts?

Die solar-wechselrichter es funktioniert in isoliert mit der Energie von Paneelen und Batterien. Mit 9,2kwh nützlich, autonomie hängt vom verbrauch ab 1kw im durchschnitt wären sie einige 9 stunden, und weniger, wenn es hohe belastungen wie klimaanlage oder küche gibt.

6. Welche Garantie haben die Komponenten?

Tongwei Panels: 12 jahre produkt und 30 jahre lineare kraft. . Batterien Deye SE-G5.1 Pro-B: 10 jahre. . Solar-Wechselrichter Deye: 5 oder 10 jahre entsprechend der endgültigen Installationsstelle. In allen Fällen gelten die Garantiebedingungen jedes Herstellers.

7. Welche Oberfläche und welche Struktur brauchen Paneele?

Die 16 Module 2.382 x 1,134 mm und 32,2kg jeder, sie besetzen einige 43m² ohne Trennungen zu zählen. Unterstützung 5.400 Pa der vorderen beladung und 2.400 Pa zurück; wählen sie die struktur entsprechend ihrem cover und der wind- und schneelast des gebiets aus.
